DETTAGLI DEL PRODOTTO

Descrizione del prodotto

Vantaggi del prodotto

• Facile installazione del connettore senza bisogno di cablaggio manuale
• Installazione senza attrezzi

Aree di applicazione

• Apparecchi di illuminazione per interni
• Adatto per applicazioni interne ed esterne (IP67)

DATI TECNICI

DATI ELETTRICI

Tensione nominale	24 V
Corrente nominale	4440 mA
Fattore di potenza λ	-

Dati fotometrici

Colore della luce (descrizione)

-

DIMENSIONI E PESO

Lunghezza	106,0 mm
Lunghezza del cavo	50 mm
Larghezza	18,6 mm
Larghezza (incl. Apparecchi rotondi)	18.6 mm
Altezza	7,6 mm
Altezza (incl. Apparecchi cilin.)	7.6 mm
Sezione dei cavi, lato ingresso	0,5 mm²
Sezione dei cavi, lato uscita	0,5 mm²
Peso prodotto	7,6 g

COLORI E MATERIALI

Colore del prodotto	Trasparente
Materiale del corpo	Policarbonato (PC)

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+55 °C
Temperatura di funzionamento [PIM]	-20…+55 °C
Umidità relativa	0…93 %

ALTRE CARATTERISTICHE DEL PRODOTTO

Nota a pié pag. utilizzata per prodotto

Disponibile da dicembre 2024

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, UKCA, EAC
Norme	CE, UKCA
Grado di protezione	IP67

DATI LOGISTICI

Temperatura di stoccaggio

-20…+80 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % 1)
Percentuale minima di contenuto riciclato nel prodotto	0 % 1)
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

INFORMAZIONI SULL'IMBALLO

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854359088	BORSA 2	120 mm x 175 mm x 6 mm	18.20 g	0.13 dm³
4099854359095	Cartone di spedizione 50	220 mm x 200 mm x 150 mm	485.00 g	6.60 dm³

Documenti e certificati

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
CE declaration - LS module

PDF (256.22 KB)

Immagini di prodotto

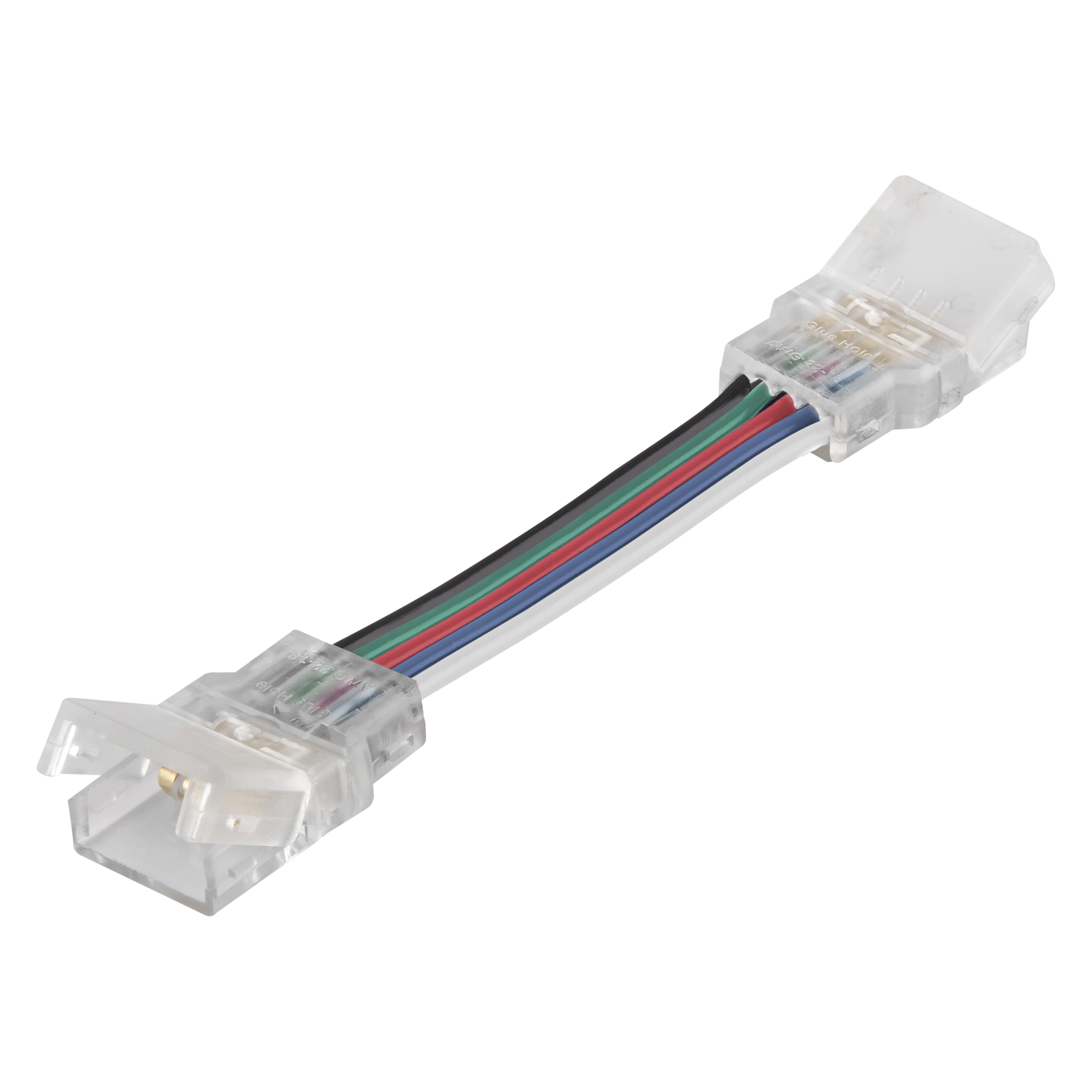

Immagine del prodotto: sfondo bianco, diagonale
LS AY PFM-CSW/P5/50/P

JPG (1.06 MB)

Disegno del profilo del prodotto con lettere
LS AY PFM CSW/P5/50/P Strip Connector

SVG (19.12 KB)

Disegno del profilo del prodotto con numeri
LS AY P-CSW/P5/50/P LEDV

SVG (25.96 KB)

Disegno del profilo del prodotto - tecnica
LS AY PFM CSW/P5/50/P Strip Connector

SVG (14.14 KB)

INFORMAZIONI SPECIFICHE PER IL PAESE

EAN	Numero STK	Nr. EFO
4099854359088	4152199	3227895
