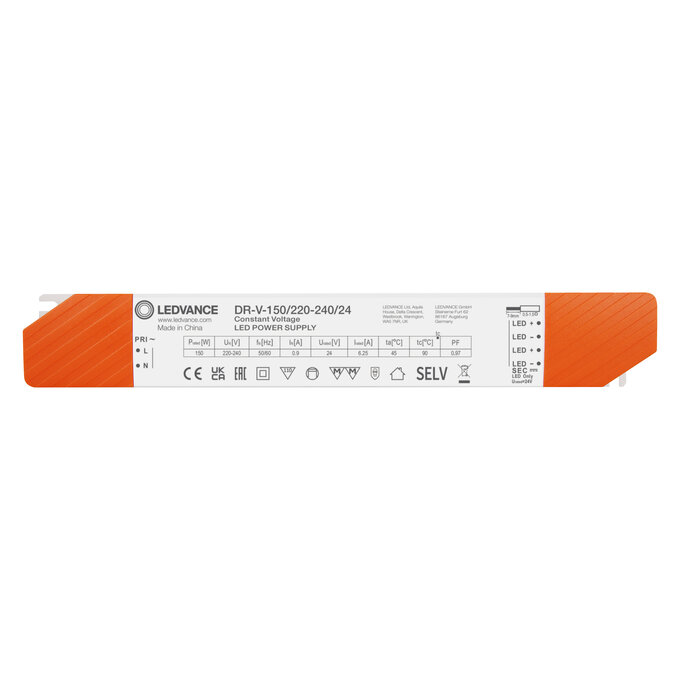

DR-V -150/220-240/24

LED DRIVER VALUE

GTIN: 4058075835917 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Combinazione perfetta con le strisce LED flessibili 24 V
Eccellente rapporto qualità-prezzo
3 anni di garanzia
Installazione rapida e facile
Buona efficienza e affidabilità

Aree di applicazione

Illuminazione in cornice, anche in spazi ridotti
Illuminazione effetto wallwasher per soggiorni, sale da pranzo, camere, ingressi
Per installazioni SELV interne
Uffici, centri commerciali, ospedali, ristoranti, hotel

Caratteristiche del prodotto

Disponibile in 30 W, 60 W, 120 W e 150 W
Fermacavo integrato per installazione indipendente
Durata: fino a 35.000 h (alla temperatura massima di tc)
Grado di protezione: IP20
Tensione di alimentazione: 220…240 V
Frequenza di funzionamento: 50/60 Hz
Funzionamento con meno di 60 V: Tensione di sicurezza extra bassa (SELV)
Sovratemperatura reversibile, protezione da sovraccarico, cortocircuito e circuito aperto

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	150,00 W
Potenza in uscita	150 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	24 V ²⁾
Gamma di tensione	220…240 V
Tensione in ingresso	198…264 V ³⁾
U-OUT	24 V
Tipo di corrente	DC
Corrente nominale	900 mA
Corrente in uscita	6250 mA ⁴⁾
Corrente di innesco	46 A
Output ripple current (120 Hz)	< 1 %
Frequenza di rete	50…60 Hz
Distorsione armonica totale	< 15 % ⁵⁾
Fattore di potenza λ	0,97 ⁶⁾
Efficienza ECG	91 % ⁷⁾
Perdita di potenza	11.2 W ⁸⁾
Numero max di ECG con autom. da 10 A (B)	8
Numero max di ECG con autom. da 16 A (B)	6
Numero max di ECG con autom. da 25 A (B)	10
Resistenza ai transitori (L/N)	1 kV
Isolamento galvanico	SELV

¹⁾ Da 0 a 150 W
²⁾ Massimo 24 V
³⁾ Intervallo di tensione consentito
⁴⁾ ±10 %
⁵⁾ A pieno carico, 220 ... 240 V, 50 Hz
⁶⁾ A pieno carico a 230 V
⁷⁾ A pieno carico e 230 V
⁸⁾ Al massimo carico LED di 150 W

DIMENSIONI E PESO

Lunghezza	253,00 mm
Distanza tra fori di fissaggi-lunghezza	242.00 mm
Larghezza	40,00 mm
Larghezza (incl. Apparecchi rotondi)	40.00 mm
Altezza	31,00 mm
Altezza (incl. Apparecchi cilin.)	31.00 mm
Sezione dei cavi, lato ingresso	0.75…1.5 mm²
Sezione dei cavi, lato uscita	0.5…1.5 mm²
Precablato	No
Spellatura dei cavi in ingresso	7…9 mm
Spellatura dei cavi in uscita	7…9 mm
Peso prodotto	350,00 g

COLORI E MATERIALI

Colore del prodotto	bianco
Materiale dell'involucro	Plastica
Materiale del corpo	Plastica

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+45 °C
t° max su punto di prova Tc	90 °C
Max temp involucro in caso di malfunzion	110 °C
Temperatura di funzionamento [PIM]	-20…+45 °C
Umidità relativa	20…90 % ¹⁾

¹⁾ Massimo 56 giorni / anno al 90%

Durata

Durata ECG

35000 h ¹⁾

¹⁾ Al massimo T_c = 90 ° / C / 12% tasso di fallimento

CARATTERISTICHE

Dimmerabile	No
Interfaccia per la regolazione	non dimmerabile
Protezione contro il surriscaldamento	Sì
Protezione contro il sovraccarico	Sì
Protezione contro i corto circuiti	Sì
Idoneo per apparecchi con vetro frontale	I,II
Adatta per luce di emergenza	No
Tipo di connessione, controllo	Terminale senza viti

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, UKCA, EAC
Norme	Secondo EN 61347-1, Secondo EN 61347-2-13, Secondo EN 55015, Secondo EN 61547, Secondo EN 61000-3-2, Secondo EN 62384
Classe di sicurezza	II
Grado di protezione	IP20

DATI LOGISTICI

Temperatura di stoccaggio

-25…+80 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No
