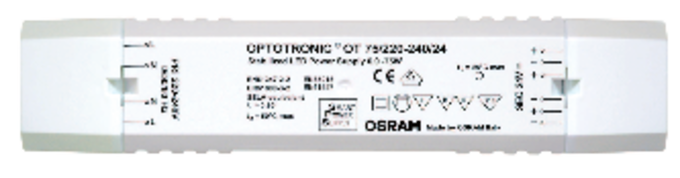

OT 75/220…240/24

CV Power supplies 24 V

GTIN: 4050300817477 Disimballato / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Installation in cold and hot environments
Very stable output power
High electronical reversible short-circuit, overload, overtemperature protection
Independent installation possible

Aree di applicazione

Facades, public squares, cruise ships
Signage
Suitable for indoor and outdoor installations

Caratteristiche del prodotto

Type of protection: IP20
Wide operating temperature range: -20…+50 °C
Lifetime: up to 50,000 h (temperature at max. t_c)

DATI ELETTRICI

Potenza nominale	83,00 W
Potenza in uscita	75 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	24 V ²⁾
Tensione in ingresso	198…264 V ³⁾
U-OUT	24 V
Corrente nominale	0,38 A
Corrente di innesco	41 A
Frequenza di rete	50/60 Hz
Distorsione armonica totale	< 20 %
Fattore di potenza λ	0,97 ⁴⁾
Efficienza ECG	90 % ⁵⁾
Perdita di potenza	9 W ⁶⁾
Numero max di ECG con autom. da 10 A (B)	7
Numero max di ECG con autom. da 16 A (B)	11
Numero max di ECG con autom. da 25 A (B)	-
Resistenza ai transitori (L/N)	1 kV
Isolamento galvanico	SELV

¹⁾ Carico parziale 0…75 W
²⁾ +1.0/-0.5 V / Ondulazione della linea massima ±0,2 V
³⁾ Intervallo di tensione consentito
⁴⁾ Minima
⁵⁾ A pieno carico e 230 V
⁶⁾ Massimo a 230 VAC, Pout=massimo, Ta=25 °C, stato costante

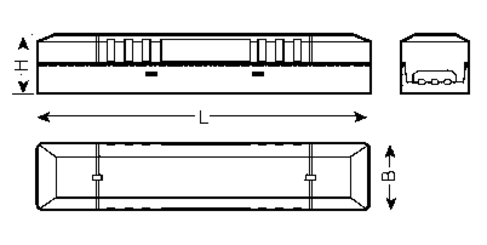

DIMENSIONI E PESO

Lunghezza	220,00 mm
Distanza tra fori di fissaggi-lunghezza	180,0 mm
Larghezza	47,00 mm
Larghezza (incl. Apparecchi rotondi)	47.00 mm
Altezza	44,00 mm
Altezza (incl. Apparecchi cilin.)	44.00 mm
Sezione dei cavi, lato ingresso	0.75…1.5 mm² ¹⁾
Sezione dei cavi, lato uscita	0.5…1.5 mm² ¹⁾
Spellatura dei cavi in ingresso	6,0 mm
Spellatura dei cavi in uscita	6,0 mm
Peso prodotto	290,00 g

¹⁾ Cavi rigidi o flessibili

COLORI E MATERIALI

Materiale dell'involucro	Plastica
Materiale del corpo	Plastica

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+50 °C
t° max su punto di prova Tc	80 °C
Max temp involucro in caso di malfunzion	110 °C
Umidità relativa	5…85 % ¹⁾

¹⁾ Massimo 56 giorni all'anno all'85%

Durata

Durata ECG

50000 h ¹⁾

¹⁾ A tcase = 80 °C al punto tc / tasso di guasto del 10 %

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

CARATTERISTICHE

Dimmerabile	No
Protezione contro il surriscaldamento	Reversibile automatico
Protezione contro il sovraccarico	Reversibile automatico
Protezione contro i corto circuiti	Reversibile automatico
Prova funzionamento a vuoto	Sì
Lunghezza massima cavi ECG/lampada REM	10 m
Idoneo per apparecchi con vetro frontale	II
Tipo di connessione, controllo	Terminale a vite

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, ENEC 10, VDE, VDE-EMC, C-Tick
Norme	Secondo IEC 61347-2-13, Secondo IEC 62384, Secondo EN 55015, Secondo IEC 61000-3-2, Secondo EN 61000-3-3, Secondo EN 61547
Classe di sicurezza	II
Grado di protezione	IP20

DATI LOGISTICI

Temperatura di stoccaggio

-40…+85 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)
