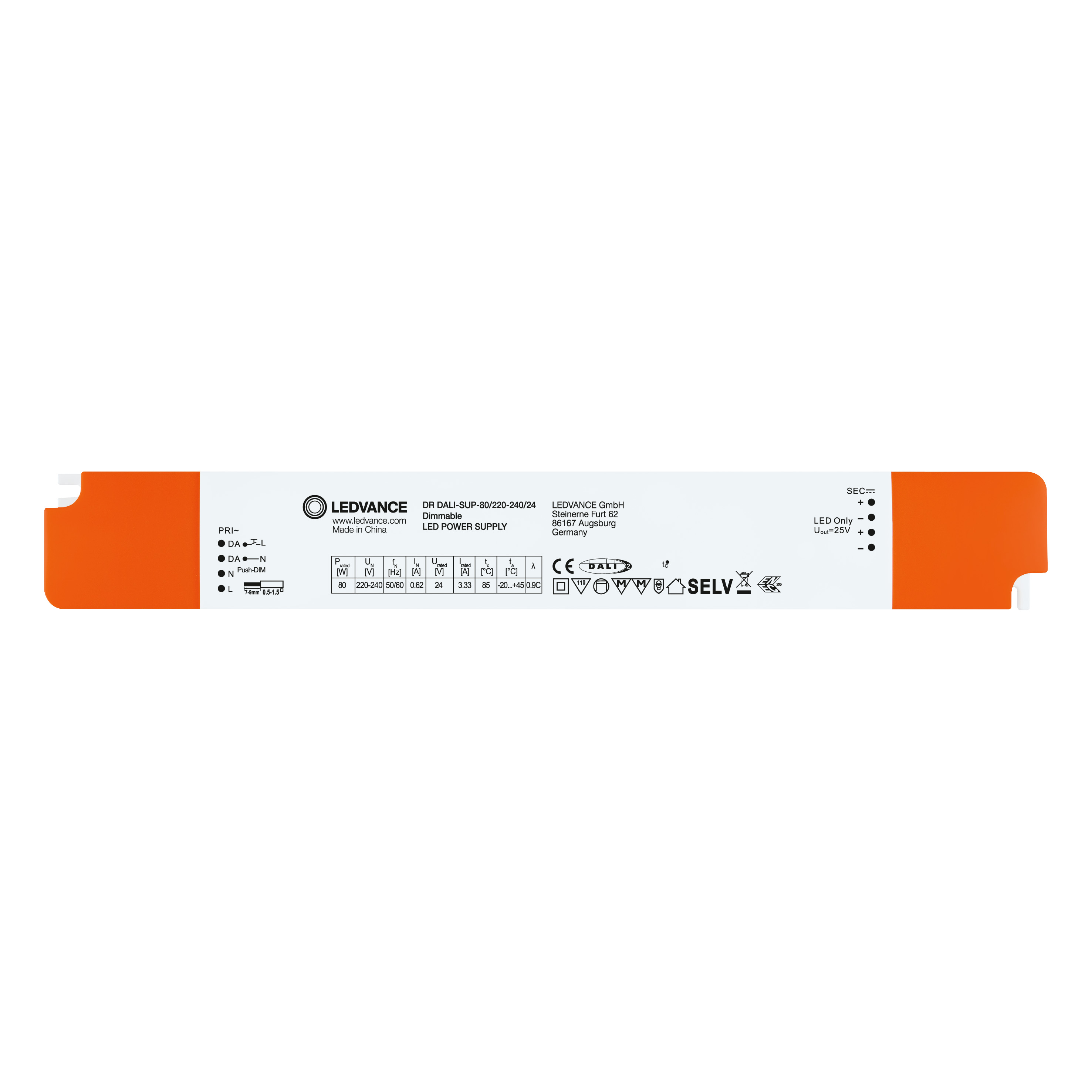

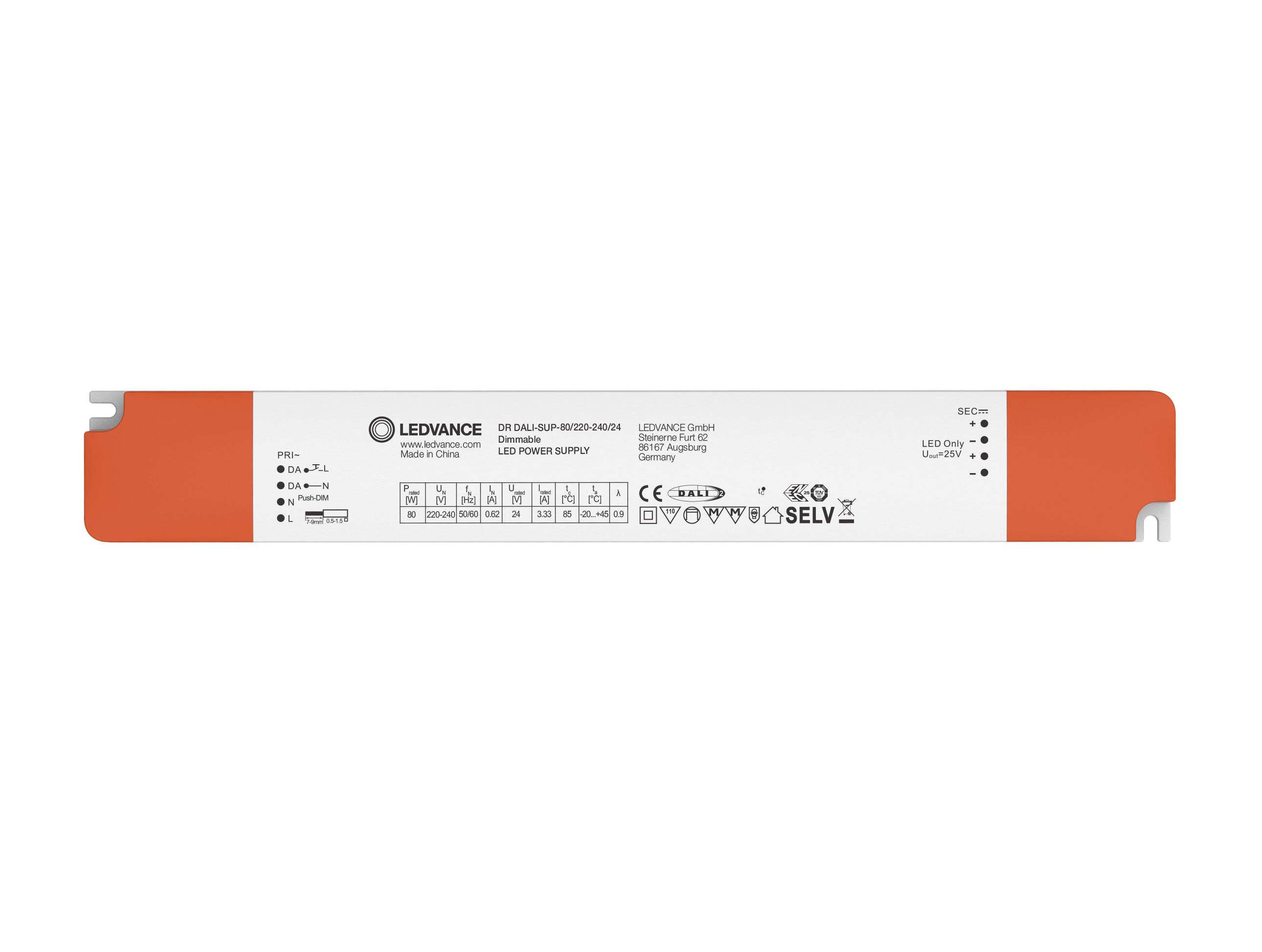

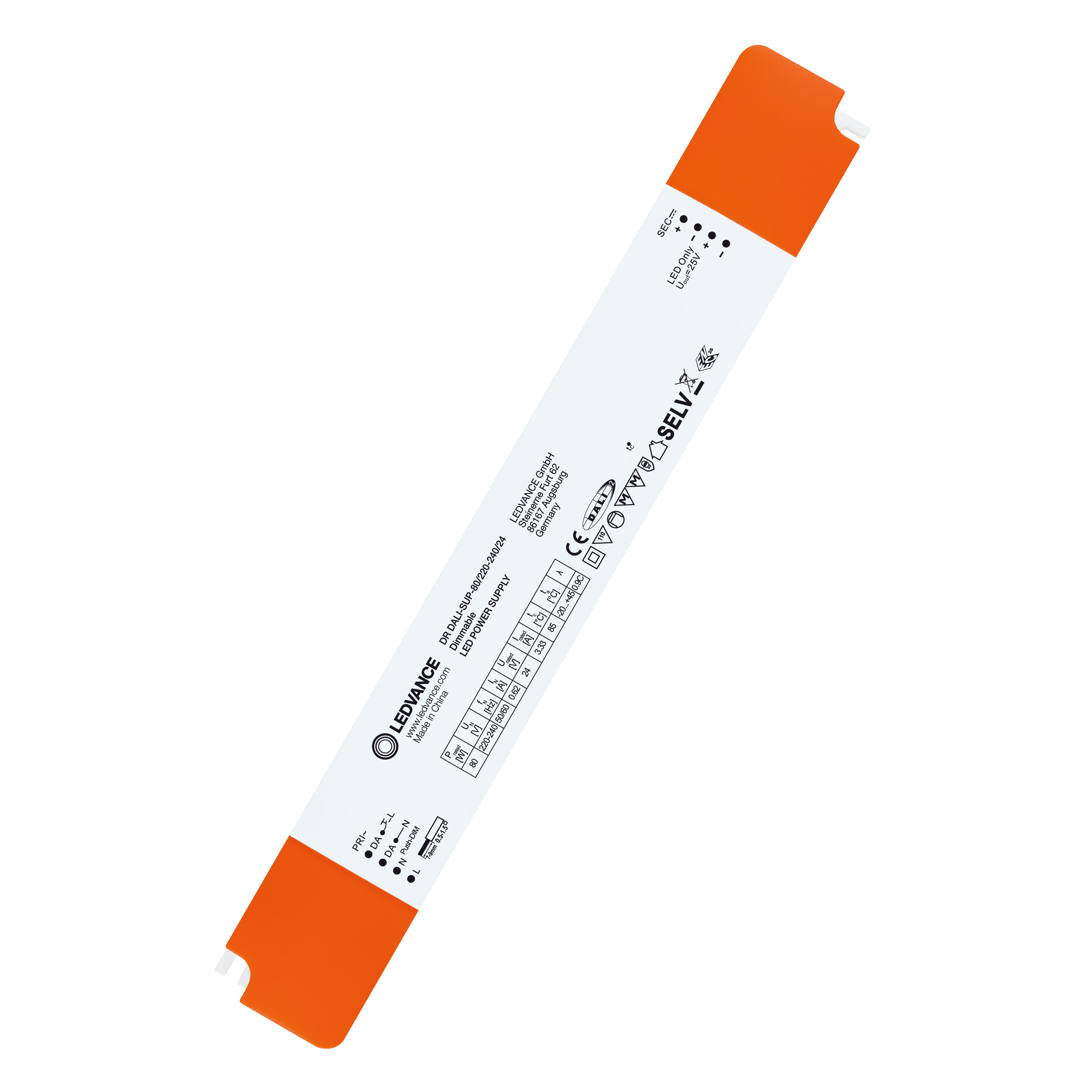

DR DALI-SUP -80/220-240/24

LED DRIVER DALI SUPERIOR

GTIN: 4058075421844 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Installazione rapida e confortevole grazie al copri-morsetto serracavo che non richiede l'ausilio di attrezzi
5 anni di garanzia
Elevata qualità della luce e buon comfort visivo grazie al ridotto sfarfallio
Pulsante DIM per un controllo facile
Ottimizzato abbinato a strisce LED flessibili da 24 V

Aree di applicazione

Illuminazione in cornice, anche in spazi ridotti
Hotel, negozi, accoglienza, interni residenziali
Musei, gallerie d'arte
Strisce luminose in uffici singoli e open space
Adatto per i sistemi di illuminazione di emergenza (compatibili DC)

Caratteristiche del prodotto

Driver LED certificato DALI-2 a 1 canale
Alloggiamento morsetto serrafilo per montaggio indipendente
Azionato con Safety a tensione bassissima (SELV): < 60 V
Grado di protezione: IP20

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	80,00 W
Potenza in uscita	80 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	24 V ²⁾
Tensione in ingresso	198…264 V ³⁾
U-OUT	25 V
Tipo di corrente	DC
Corrente nominale	462 mA
Corrente in uscita	3330 mA ⁴⁾
Corrente di innesco	50 A
Corrente in uscita (100 Hz)	+/- 3.5 %
Frequenza di rete	50…60 Hz
Distorsione armonica totale	< 10 % ⁵⁾
Fattore di potenza λ	> 0,90 ⁶⁾
Efficienza ECG	88 % ⁷⁾
Perdita di potenza	12 W ⁸⁾
Numero max di ECG con autom. da 10 A (B)	4
Numero max di ECG con autom. da 16 A (B)	6
Numero max di ECG con autom. da 25 A (B)	9
Resistenza ai transitori (L/N- terra)	2 kV
Resistenza ai transitori (L/N)	1 kV
Isolamento galvanico	SELV
Potenza dissipata in stand-by	< 0.5 W

¹⁾ Da 0 a 80 W
²⁾ Massimo 24 V
³⁾ Intervallo di tensione consentito
⁴⁾ ±5 %
⁵⁾ A pieno carico, 220 ... 240 V, 50 Hz
⁶⁾ A pieno carico a 230 V
⁷⁾ A pieno carico e 230 V
⁸⁾ Al massimo carico LED di 92 W

DIMENSIONI E PESO

Lunghezza	330,00 mm
Distanza tra fori di fissaggi-lunghezza	318 mm
Larghezza	47,00 mm
Larghezza (incl. Apparecchi rotondi)	47.00 mm
Altezza	32,00 mm
Altezza (incl. Apparecchi cilin.)	32.00 mm
Sezione dei cavi, lato ingresso	0.5…1.5 mm²
Sezione dei cavi, lato uscita	0.5…1.5 mm²
Precablato	No
Spellatura dei cavi in ingresso	6…7 mm
Spellatura dei cavi in uscita	6…7 mm
Peso prodotto	320,00 g

COLORI E MATERIALI

Colore del prodotto	bianco
Materiale dell'involucro	Plastica
Materiale del corpo	Plastica

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+45 °C
t° max su punto di prova Tc	85 °C
Max temp involucro in caso di malfunzion	110 °C
Temperatura di funzionamento [PIM]	-25…+45 °C
Umidità relativa	5…85 % ¹⁾

¹⁾ Massimo 56 giorni all'anno all'85%

Durata

Durata ECG

50000 h ¹⁾

¹⁾ A massimo Tc / tasso di guasto del 10%

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

CARATTERISTICHE

Dimmerabile	Sì
Interfaccia per la regolazione	DALI-2
Campo di regolazione	1…100 %
Protezione contro il surriscaldamento	Sì
Protezione contro il sovraccarico	Sì
Protezione contro i corto circuiti	Sì
Lunghezza massima cavi ECG/lampada REM	2,0 m
Idoneo per apparecchi con vetro frontale	I, II
Adatta per luce di emergenza	No
Tipo di connessione, controllo	Terminale a pressione

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, CB, ENEC
Norme	Secondo EN 61347-1, Secondo EN 61347-2-13, Secondo EN 55015, Secondo EN 61547, Secondo EN 61000-3-2, Secondo EN 62384
Classe di sicurezza	II
Grado di protezione	IP20

DATI LOGISTICI

Temperatura di stoccaggio

-40…+85 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)
