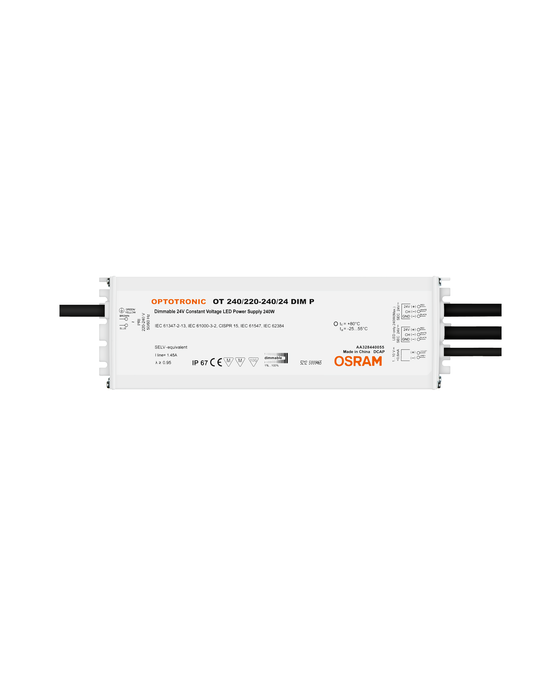

OT 240/220…240/24 DIM P

CV Power supplies with 1…10 V

GTIN: 4008321981714 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Versatile alimentatore 1…10 V con finestra operativa fino a 240 W grazie alla flessibile corrente in uscita
Efficienza e affidabilità superiori
Elevata protezione IP (IP67)
Elevata protezione contro picchi di tensione: fino a 3 kV (L-N) / 6 kV (L/N-PE)

Aree di applicazione

Adatto per gli apparecchi compatti e piatti o per l'installazione nei controsoffitti
Adatto per installazioni SELV indoor e outdoor

Caratteristiche del prodotto

Dimmerabile tramite interfaccia 1… 10 V completamente isolata
Alimentatore con intervallo di potenze in uscita fino a 240 W

DATI ELETTRICI

Potenza nominale	240,00 W
Potenza in uscita	240 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	24 V ²⁾
Tensione in ingresso	198…264 V ³⁾
U-OUT	24 V
Corrente nominale	1,1 A
Corrente di innesco	70 A
Frequenza di rete	50/60 Hz
Distorsione armonica totale	< 20 %
Fattore di potenza λ	0,95 ⁴⁾
Efficienza ECG	92 % ⁵⁾
Perdita di potenza	21 W ⁶⁾
Numero max di ECG con autom. da 10 A (B)	5
Numero max di ECG con autom. da 16 A (B)	8
Numero max di ECG con autom. da 25 A (B)	13
Resistenza ai transitori (L/N- terra)	6 kV
Resistenza ai transitori (L/N)	3 kV
Isolamento galvanico	SELV
Potenza dissipata in stand-by	< 1.5 W

¹⁾ Carico parziale 0…240 W
²⁾ +1.0/-0.5 V
³⁾ Intervallo di tensione consentito
⁴⁾ Minimo/Pieno carico a 230 V/Mezzo carico a 230 V
⁵⁾ A pieno carico e 230 V
⁶⁾ Massima

DIMENSIONI E PESO

Lunghezza	250,00 mm
Distanza tra fori di fissaggi-lunghezza	241,0 mm
Larghezza	80,00 mm
Larghezza (incl. Apparecchi rotondi)	80.00 mm
Altezza	39,00 mm
Altezza (incl. Apparecchi cilin.)	39.00 mm
Sezione dei cavi, lato ingresso	1 mm² ¹⁾
Sezione dei cavi, lato uscita	1,5 mm² ¹⁾
Spellatura dei cavi in ingresso	10…11 mm
Spellatura dei cavi in uscita	10…11 mm
Peso prodotto	1500,00 g

¹⁾ Flessibile

COLORI E MATERIALI

Materiale dell'involucro	Metalli
Materiale del corpo	Metalli

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-25…+55 °C
t° max su punto di prova Tc	80 °C ¹⁾
Max temp involucro in caso di malfunzion	100 °C
Umidità relativa	5…85 % ²⁾

¹⁾ Massimo a punto Tc
²⁾ Senza condensa

Durata

Durata ECG

50000 h ¹⁾

¹⁾ A tcase = 70 °C al punto tc / tasso di guasto del 10 %

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

CARATTERISTICHE

Dimmerabile	Sì
Interfaccia per la regolazione	1…10 V ¹⁾
Campo di regolazione	3…100 %
Protezione contro il surriscaldamento	Reversibile automatico
Protezione contro il sovraccarico	Reversibile automatico
Protezione contro i corto circuiti	Reversibile automatico
Prova funzionamento a vuoto	Sì
Lunghezza massima cavi ECG/lampada REM	10 m
Idoneo per apparecchi con vetro frontale	I
Tipo di connessione, controllo	Fili

¹⁾ Non spegnere l'interfaccia 1…10 V per evitare di violare le normative ErP

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, CB, RCM, EAC, ENEC 18, BIS
Norme	Secondo IEC 61347-1, Secondo IEC 61347-2-13, Secondo IEC 62384, Secondo CISPR 15, Secondo IEC 61000-3-2, Secondo IEC 61000-3-3, Secondo IEC 61547
Classe di sicurezza	I
Grado di protezione	IP67

DATI LOGISTICI

Temperatura di stoccaggio

-40…85 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No
