LED DRIVER 1-10 V DIM PERFORMANCE

DR DIM-PFM -100/220-240/24/P

GTIN: 4058075240070 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Combinazione perfetta con le strisce LED flessibili 24 V
  • 5 anni di garanzia
  • Potenza di uscita molto stabile
  • Installazione rapida e semplice grazie al precablaggio
  • Alta efficienza e affidabilità
  • Installazione in ambienti molto freddi e caldi
Aree di applicazione
  • Adatto per installazioni indoor e outdoor
  • Illuminazione di facciate ed edifici
  • Ideale per l'illuminazione degli spazi pubblici
  • Bagni, cucine e ambienti esterni
  • Uffici, centri commerciali, ospedali, ristoranti, hotel
Caratteristiche del prodotto
  • Disponibile in 20 W, 40 W, 60 W, 100 W, 150 W e 250 W
  • Dimmerabile attraverso il controllo dimmer 1…10 V
  • Dimmerabile 10…100%
  • Durata: fino a 50.000 h (alla temperatura massima di tc)
  • Tipo di protezione: IP66
  • Intervallo di temperatura di funzionamento a ta: -40...50 ° C
  • Tensione di alimentazione: 220…240 V
  • Frequenza di funzionamento: 50/60 Hz
  • Protezione contro le sovratensioni: fino a 6 kV (L-N), 6 kV (L / N-PE)
  • Protezione da cortocircuito e sovraccarico
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 100,00 W
Potenza in uscita 100 W 1)
Tensione nominale 220…240 V
Tensione in uscita 24 V 2)
Tensione in ingresso 198…264 V 3)
U-OUT 24 V
Tipo di corrente DC
Corrente nominale 506 mA
Corrente in uscita 4170 mA 4)
Corrente di innesco 46 A
Corrente in uscita (100 Hz) 3,69 %
Frequenza di rete 50…60 Hz
Distorsione armonica totale < 20 % 5)
Fattore di potenza λ 0,95 6)
Efficienza ECG 91 % 7)
Perdita di potenza 9,5 W 8)
Numero max di ECG con autom. da 10 A (B) 13
Numero max di ECG con autom. da 16 A (B) 16
Numero max di ECG con autom. da 25 A (B) 25
Resistenza ai transitori (L/N- terra) 6 kV
Resistenza ai transitori (L/N) 6 kV
Isolamento galvanico SELV
1) Da 0 a 100 W
2) Massimo 24 V
3) Intervallo di tensione consentito
4) ±10 %
5) A pieno carico, 220 ... 240 V, 50 Hz
6) A pieno carico a 230 V
7) A pieno carico e 230 V
8) Al massimo carico LED di 100 W
DIMENSIONI E PESO
Lunghezza 233,00 mm
Distanza tra fori di fissaggi-lunghezza 215,0 mm
Larghezza 74,00 mm
Larghezza (incl. Apparecchi rotondi) 74.00 mm
Altezza 42,00 mm
Altezza (incl. Apparecchi cilin.) 42.00 mm
Sezione dei cavi, lato ingresso 1 mm²
Sezione dei cavi, lato uscita 1 mm²
Precablato Sì
Peso prodotto 1190,00 g
COLORI E MATERIALI
Colore del prodotto Alluminio
Materiale dell'involucro Metalli
Materiale del corpo Metalli
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
Temperatura ambiente -40…+50 °C
t° max su punto di prova Tc 70 °C
Max temp involucro in caso di malfunzion 110 °C
Temperatura di funzionamento [PIM] -40…+50 °C
Umidità relativa 20…95 % 1)
1) Massimo 56 giorni / anno al 95%
Durata
Durata ECG 50000 h 1)
1) Al massimo Tc = 70 ° / C / tasso di fallimento del 10%
ALTRE CARATTERISTICHE DEL PRODOTTO
Incapsulato Sì
CARATTERISTICHE
Dimmerabile Sì
Interfaccia per la regolazione 1…10 V
Campo di regolazione 10…100 %
Protezione contro il surriscaldamento Sì
Protezione contro il sovraccarico No
Protezione contro i corto circuiti Sì
Lunghezza massima cavi ECG/lampada REM 10 m
Idoneo per apparecchi con vetro frontale I
Adatta per luce di emergenza No
Tipo di connessione, controllo Cavi
CERTIFICATI, NORME E DIRETTIVE
Marchi di approvazione CE, TUV
Norme Secondo EN 61347-1, Secondo EN 61347-2-13, Secondo EN 55015, Secondo EN 61547, Secondo EN 61000-3-2, Secondo EN 62384
Classe di sicurezza I
Grado di protezione IP66
DATI LOGISTICI
Temperatura di stoccaggio -40…+80 °C
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi 0 mg
Quantità di terre rare 0 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4058075240070 Astuccio
1		 277 mm x 100 mm x 51 mm 1259.00 g 1.41 dm³
4058075240087 Cartone di spedizione
10		 294 mm x 218 mm x 283 mm 13061.00 g 18.14 dm³
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Dichiarazioni di conformità
EU Declaration of Conformity 3581723
PDF (4.1 MB)
SCHEDA TECNICA DEL PRODOTTO
DR DIM-PFM-100/220-240/24 /P
PDF (248.52 KB)

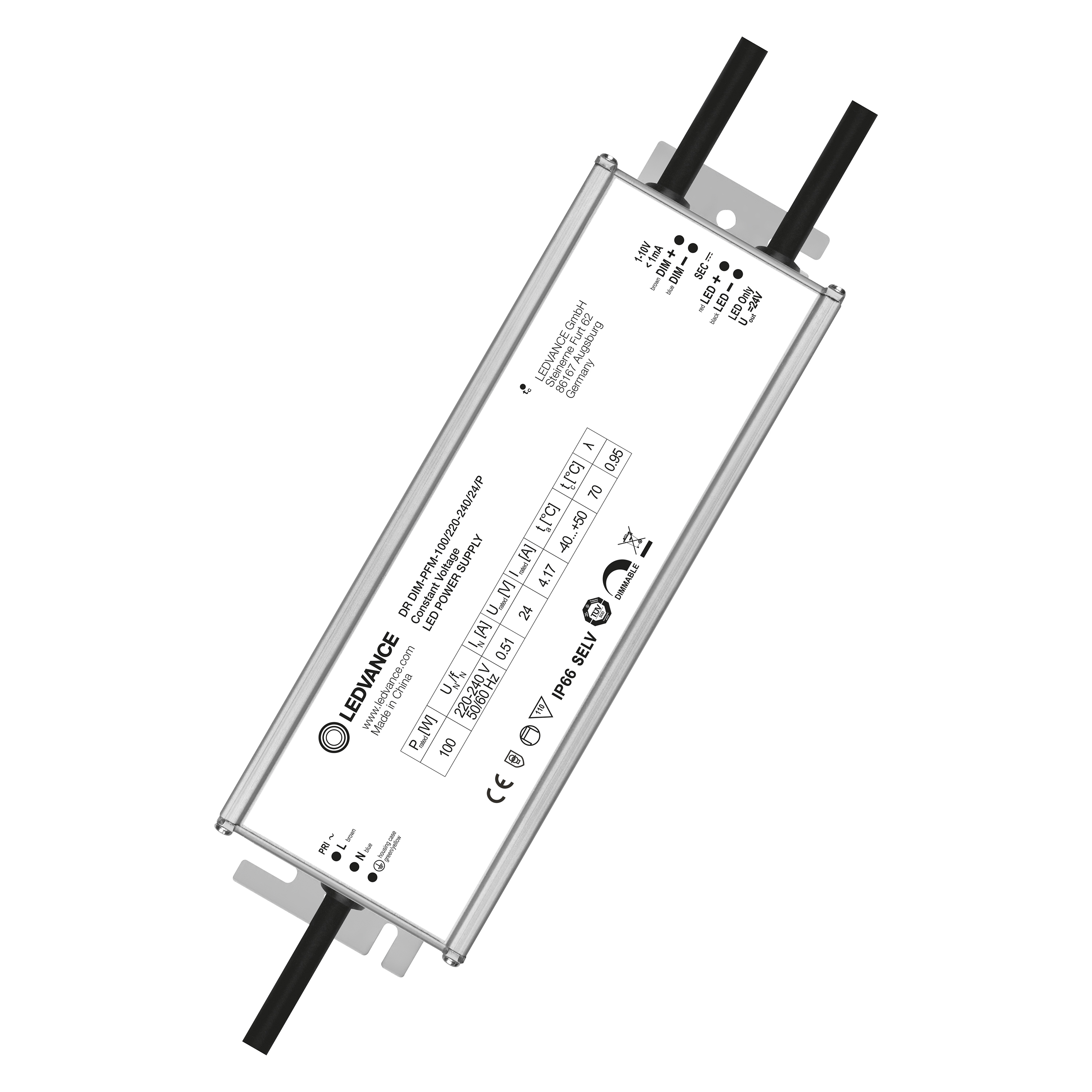

Immagine del prodotto: sfondo bianco, diagonale
DR DIM-PFM-100/220-240/24 /P
JPG (1.18 MB)

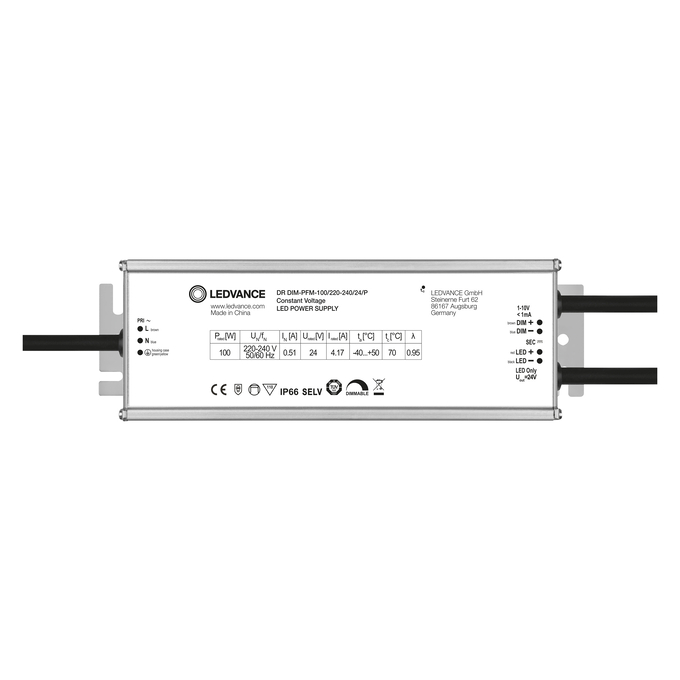

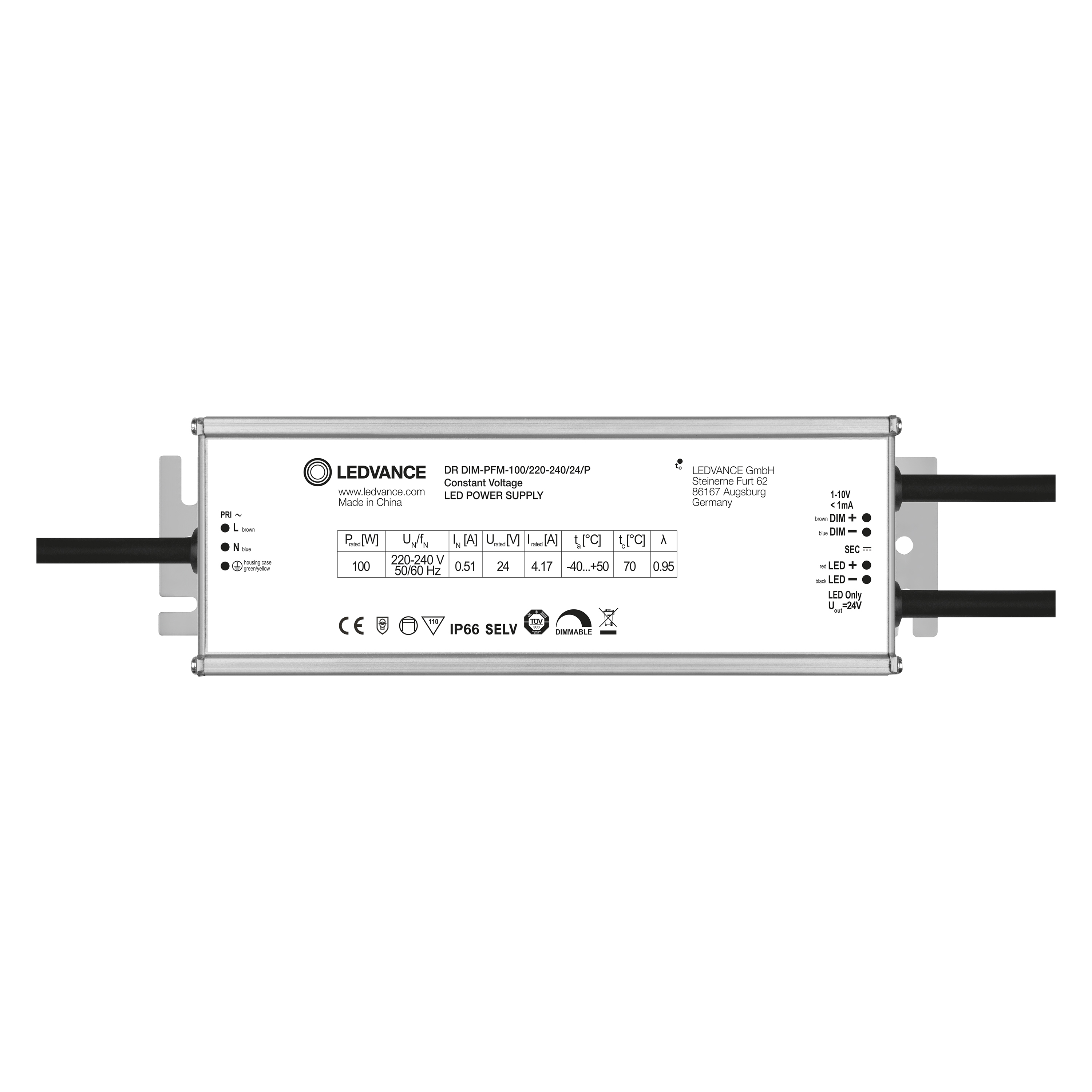

Immagine del prodotto: sfondo bianco, orizzontale
