CV Power supplies 24 V with 1…10 V
OT 80/220…240/24 DIM P
GTIN: 4008321981677
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Versatile alimentatore 1…10 V con finestra operativa fino a 240 W grazie alla flessibile corrente in uscita
- Efficienza e affidabilità superiori
- Elevata protezione IP (IP67)
- Elevata protezione contro picchi di tensione: fino a 3 kV (L-N) / 6 kV (L/N-PE)
Aree di applicazione
- Adatto per gli apparecchi compatti e piatti o per l'installazione nei controsoffitti
- Adatto per installazioni SELV indoor e outdoor
Caratteristiche del prodotto
- Dimmerabile tramite interfaccia 1… 10 V completamente isolata
- Alimentatore con intervallo di potenze in uscita fino a 240 W
DATI ELETTRICI
| Potenza nominale | 80,00 W |
| Potenza in uscita | 80 W 1) |
| Tensione nominale | 220…240 V |
| Tensione in uscita | 24 V 2) |
| Tensione in ingresso | 198…264 V 3) |
| U-OUT | 24 V |
| Corrente nominale | 0,4 A |
| Corrente di innesco | 35 A |
| Frequenza di rete | 50/60 Hz |
| Distorsione armonica totale | < 20 % |
| Fattore di potenza λ | 0,9 4) |
| Efficienza ECG | 87 % 5) |
| Perdita di potenza | 12 W 6) |
| Numero max di ECG con autom. da 10 A (B) | 7 |
| Numero max di ECG con autom. da 16 A (B) | 10 |
| Numero max di ECG con autom. da 25 A (B) | 17 |
| Resistenza ai transitori (L/N) | 3 kV |
| Isolamento galvanico | SELV |
| Potenza dissipata in stand-by | < 1.5 W |
1) Carico parziale 0…80 W
2) +1.0/-0.5 V
3) Intervallo di tensione consentito
4) Minimo/Pieno carico a 230 V/Mezzo carico a 230 V
5) A pieno carico e 230 V
6) Massima
2) +1.0/-0.5 V
3) Intervallo di tensione consentito
4) Minimo/Pieno carico a 230 V/Mezzo carico a 230 V
5) A pieno carico e 230 V
6) Massima
DIMENSIONI E PESO
| Lunghezza | 250,00 mm |
| Distanza tra fori di fissaggi-lunghezza | 241,0 mm |
| Larghezza | 50,00 mm |
| Larghezza (incl. Apparecchi rotondi) | 50.00 mm |
| Altezza | 34,00 mm |
| Altezza (incl. Apparecchi cilin.) | 34.00 mm |
| Sezione dei cavi, lato ingresso | 1 mm² 1) |
| Sezione dei cavi, lato uscita | 1,5 mm² 1) |
| Spellatura dei cavi in ingresso | 10…11 mm |
| Spellatura dei cavi in uscita | 10…11 mm |
| Peso prodotto | 900,00 g |
1) Flessibile
COLORI E MATERIALI
| Materiale dell'involucro | Metalli |
| Materiale del corpo | Metalli |
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
| Temperatura ambiente | -25…+55 °C |
| t° max su punto di prova Tc | 80 °C 1) |
| Max temp involucro in caso di malfunzion | 100 °C |
| Umidità relativa | 5…85 % 2) |
1) Massimo a punto Tc
2) Senza condensa
2) Senza condensa
Durata
| Durata ECG | 50000 h 1) |
1) A tcase = 70 °C al punto tc / tasso di guasto del 10 %
ALTRE CARATTERISTICHE DEL PRODOTTO
| Incapsulato | No |
CARATTERISTICHE
| Dimmerabile | Sì |
| Interfaccia per la regolazione | 1…10 V 1) |
| Campo di regolazione | 3…100 % |
| Protezione contro il surriscaldamento | Reversibile automatico |
| Protezione contro il sovraccarico | Reversibile automatico |
| Protezione contro i corto circuiti | Reversibile automatico |
| Prova funzionamento a vuoto | Sì |
| Lunghezza massima cavi ECG/lampada REM | 10 m |
| Idoneo per apparecchi con vetro frontale | II |
| Tipo di connessione, controllo | Fili |
1) Non spegnere l'interfaccia 1…10 V per evitare di violare le normative ErP
CERTIFICATI, NORME E DIRETTIVE
| Marchi di approvazione | CE, CB, RCM, EAC, ENEC 18, BIS |
| Norme | Secondo IEC 61347-1, Secondo IEC 61347-2-13, Secondo IEC 62384, Secondo CISPR 15, Secondo IEC 61000-3-2, Secondo IEC 61000-3-3, Secondo IEC 61547 |
| Classe di sicurezza | II |
| Grado di protezione | IP67 |
DATI LOGISTICI
| Temperatura di stoccaggio | -40…85 °C |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | 0 mg |
| Quantità di terre rare | 0 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4008321981677 | Astuccio 1 |
334 mm x 88 mm x 50 mm | 970.00 g | 1.47 dm³ |
| 4008321981738 | Cartone di spedizione 10 |
499 mm x 140 mm x 393 mm | 11150.00 g | 27.45 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
387994_Instruction Sheet OT 80/220-240/24 DIM P
387994_Instruction Sheet OT 80/220-240/24 DIM P
Informazioni tecniche aggiuntive
728639_Dimming table for OT (EN)
728639_Dimming table for OT (EN)
Dichiarazioni di conformità
728507_EU Declaration OT
728507_EU Declaration OT
Dichiarazioni di conformità
EU Declaration of Conformity 3537796
EU Declaration of Conformity 3537796
Dichiarazioni di conformità
EU Declaration of Conformity OT 24V P_DIMP
EU Declaration of Conformity OT 24V P_DIMP
Immagine del prodotto: sfondo bianco, diagonale
329840_OPTOTRONIC OT 80/220-240/24 DIM P
329840_OPTOTRONIC OT 80/220-240/24 DIM P

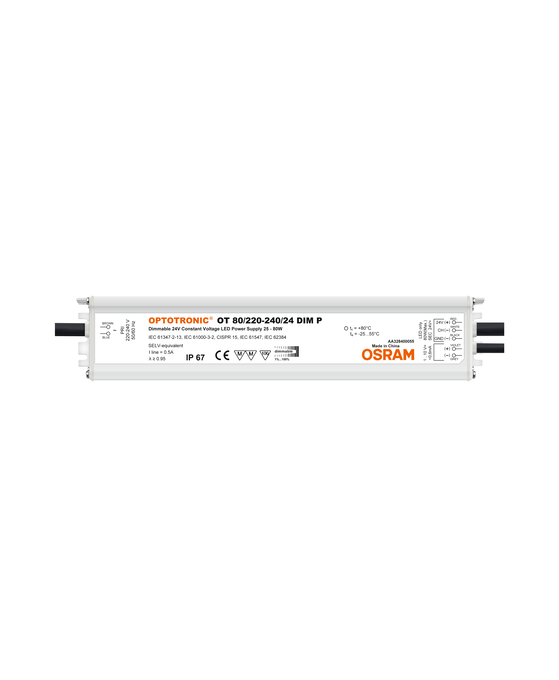

Immagine del prodotto: sfondo bianco, orizzontale
329841_OPTOTRONIC OT 80/220-240/24 DIM P
329841_OPTOTRONIC OT 80/220-240/24 DIM P
Disegno del profilo del prodotto con lettere
329768_OPTOTRONIC OT 80/220-240/24 DIM P
329768_OPTOTRONIC OT 80/220-240/24 DIM P
Disegno del profilo del prodotto con numeri
502928_OT 80/220-240/24 DIM P
502928_OT 80/220-240/24 DIM P
Disegno del profilo del prodotto, fronte, senza dimensioni
329767_OPTOTRONIC OT 80/220-240/24 DIM P
329767_OPTOTRONIC OT 80/220-240/24 DIM P
| EAN | Numero SEG | Numero STK | Nr. EFO | Numero ELDAS |
|---|---|---|---|---|
| 4008321981677 | 7980406 | 4030037 | 6659862 | 919491920 |
