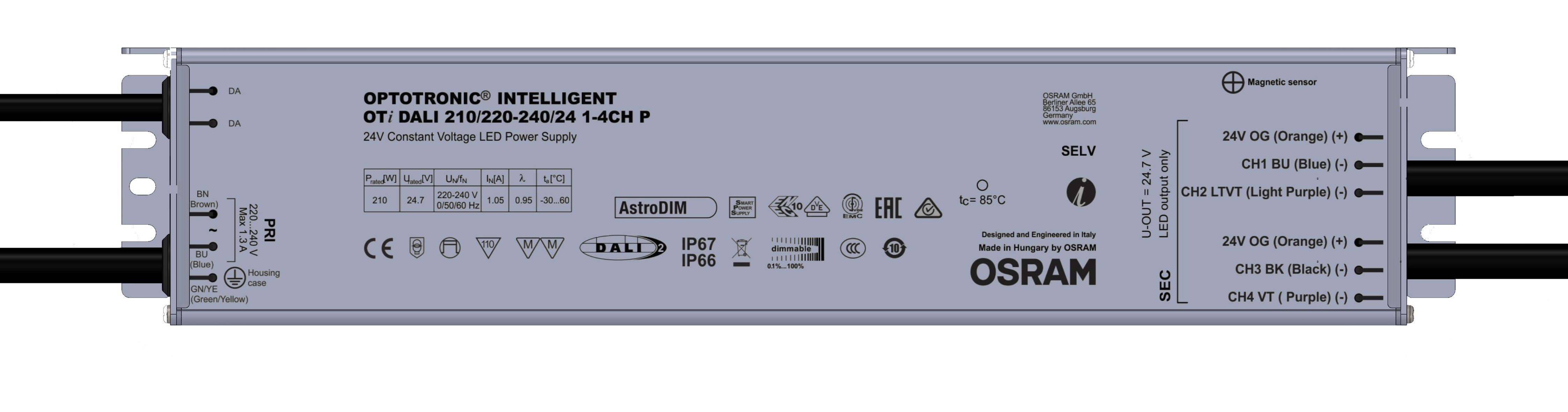

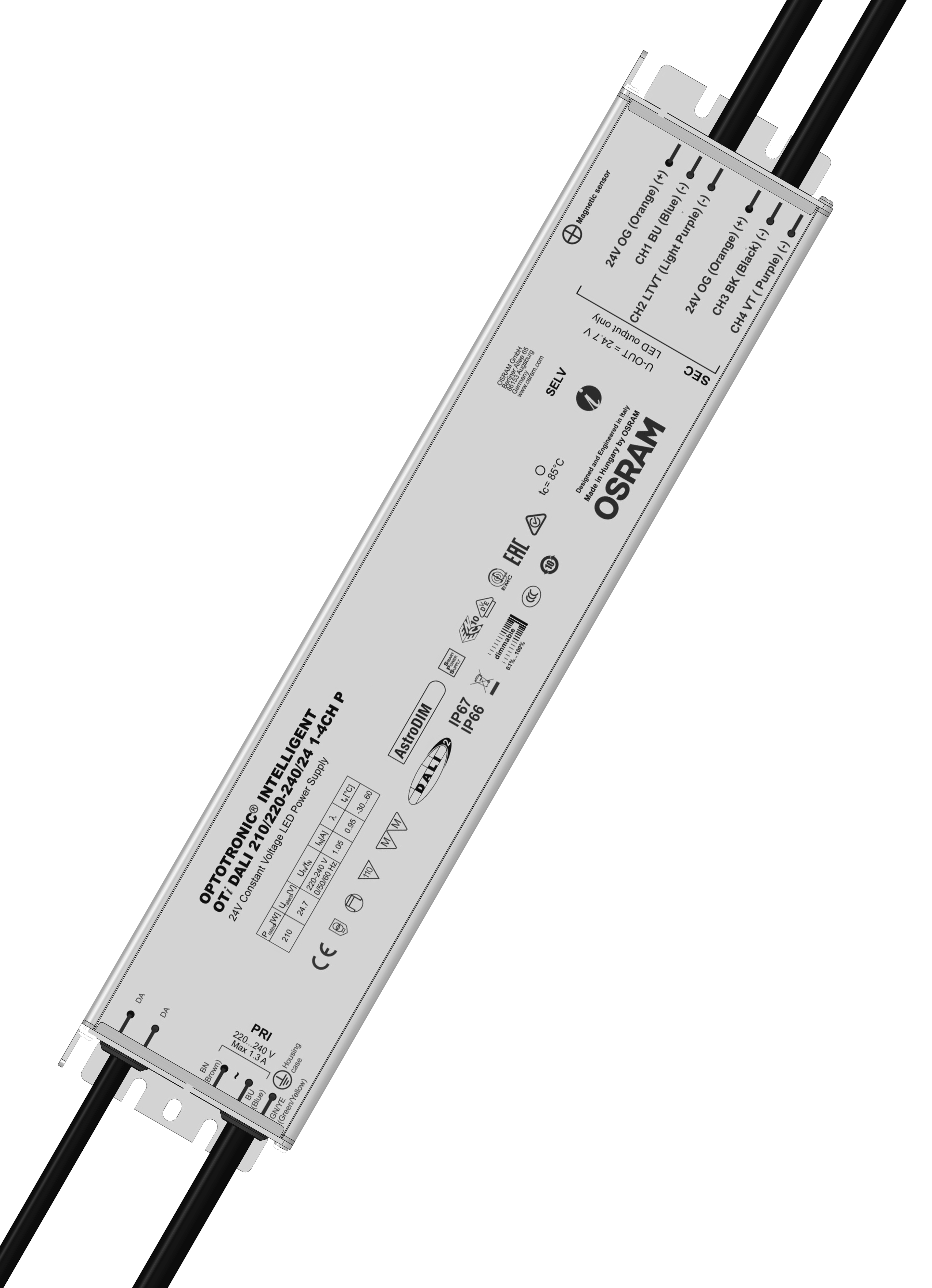

OTi DALI 210/220-240/24 1-4 CH

CV Power supplies with DALI

GTIN: 4062172032087 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Long lasting and high reliability
From 1 to 4 channels to arbitrarily distribute the power
Suitable for installation under sunlight
IP66/IP67 Salt mist resistant and DC functionality
AstroDim functionality for automatic dimming and turn on/off

Aree di applicazione

Public squares and architecture lighting
Suitable for indoor and outdoor SELV installations
Suitable for use in luminaires of protection class I

Caratteristiche del prodotto

1 to 4 DALI addressable channels
LED driver whose output power can be shared arbitrarily among the 2 or 4 channels
AstroDim functionality
Dimming range: 0/0, 1…100 %
Line frequency: 0 Hz | 50 Hz | 60 Hz
High level surge protection: up to 6 kV (L-N), 8 kV (L/N-PE)
Inrush current limiter circuit

DATI ELETTRICI

Potenza nominale	210,00 W
Potenza in uscita	210 W ¹⁾
Tensione nominale	230…240 V
Tensione in uscita	24,7 V ²⁾
Tensione in ingresso	198…264 V
Tensione continua (cc)	176…276 V ³⁾
U-OUT	24,7 V
Corrente di innesco	3,7 A
Frequenza di rete	50/60 Hz
Distorsione armonica totale	< 5 %
Fattore di potenza λ	> 0,95
Efficienza ECG	93 %
Perdita di potenza	18,4 W
Numero max di ECG con autom. da 10 A (B)	7
Numero max di ECG con autom. da 16 A (B)	11
Numero max di ECG con autom. da 25 A (B)	17
Resistenza ai transitori (L/N- terra)	8 kV
Resistenza ai transitori (L/N)	6 kV
Isolamento galvanico	SELV
Potenza dissipata in stand-by	< 0.5 W

¹⁾ Rilevamento guasto lampada: il carico minimo per canale che non attiva il rilevamento di circuito aperto è di 30 W
²⁾ Tensione continua (cc)
³⁾ con fusibile esterno

DIMENSIONI E PESO

Lunghezza	330,00 mm
Distanza tra fori di fissaggi-lunghezza	320,0 mm
Larghezza	69,00 mm
Larghezza (incl. Apparecchi rotondi)	69.00 mm
Altezza	37,00 mm
Altezza (incl. Apparecchi cilin.)	37.00 mm
Sezione dei cavi, lato ingresso	1 mm²
Sezione dei cavi, lato uscita	1,5 mm²
Spellatura dei cavi in ingresso	90 mm
Spellatura dei cavi in uscita	90 mm
Peso prodotto	1415,00 g

COLORI E MATERIALI

Materiale dell'involucro	Alluminio
Materiale del corpo	Alluminio

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+60 °C
t° max su punto di prova Tc	85 °C
Max temp involucro in caso di malfunzion	110 °C
Umidità relativa	5…85 % ¹⁾

¹⁾ Massimo 56 giorni all'anno all'85%

Durata

Durata ECG

50000 h

CARATTERISTICHE

Dimmerabile	Sì
Interfaccia per la regolazione	DALI-2
Campo di regolazione	0…100 %
Protezione contro il surriscaldamento	Reversibile automatico
Protezione contro il sovraccarico	Reversibile automatico
Protezione contro i corto circuiti	Reversibile automatico
Prova funzionamento a vuoto	Sì
Idoneo per apparecchi con vetro frontale	I
Tipo di connessione, controllo	Fili

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	BIS, CCC, CE, EAC, ENEC 10, RCM, VDE, VDE-EMC
Norme	Secondo EN 61347-2-13, Secondo EN 61547, Secondo EN 55015, Secondo EN 61000-3-2, Secondo EN 61000-3-3, Secondo EN 61347-1, Secondo EN 62493
Classe di sicurezza	I
Grado di protezione	IP66/IP67

DATI LOGISTICI

Temperatura di stoccaggio

-40…+85 °C

Dati del regolamento sull'etichettatura energetica secondo UE 2019/2015

Alimentazione di standby in rete per CLS

< 0.50 W

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)
