CV Power supplies 24 V
OT 250/220…240/24 P
GTIN: 4052899546028
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Large range of products from 20 W to 250 W
- Installation in very cold and hot environments
- Very stable output power
- High electronical reversible short-circuit, overload, overtemperature protection
- Smart Power Supply: boosting power to turn on cold LEDs
- Independent installation possible
Aree di applicazione
- Facades, public squares, cruise ships
- Signage
- Suitable for indoor and outdoor installations
Caratteristiche del prodotto
- DC mode functionality
- Type of protection: IP66 and IP67
- Surge protection: up to 4 kV (L-N) / 6 kV (L/N-PE)
- Wide operating temperature range: -30…+55 °C
- Lifetime: up to 50,000 h (temperature at max. tc )
DATI ELETTRICI
| Potenza nominale | 2250,00 W |
| Potenza in uscita | 250 W |
| Tensione nominale | 220…240 V |
| Tensione in uscita | 24,2 V |
| Tensione in ingresso | 198…264 V |
| Tensione continua (cc) | 176…250 V |
| Corrente di innesco | 75 A |
| Frequenza di rete | 0/60 Hz |
| Distorsione armonica totale | < 15 % |
| Fattore di potenza λ | 0,95 |
| Efficienza ECG | 92 % |
| Perdita di potenza | 21,7 W |
| Numero max di ECG con autom. da 10 A (B) | 3 |
| Numero max di ECG con autom. da 16 A (B) | 8 |
| Numero max di ECG con autom. da 25 A (B) | 13 |
| Resistenza ai transitori (L/N- terra) | 6 kV |
| Resistenza ai transitori (L/N) | 4 kV |
| Isolamento galvanico | SELV |
DIMENSIONI E PESO
| Lunghezza | 265,00 mm |
| Distanza tra fori di fissaggi-lunghezza | 250,0 mm |
| Larghezza | 68,00 mm |
| Larghezza (incl. Apparecchi rotondi) | 68.00 mm |
| Altezza | 40,00 mm |
| Altezza (incl. Apparecchi cilin.) | 40.00 mm |
| Sezione dei cavi, lato ingresso | 1 mm² |
| Sezione dei cavi, lato uscita | 1,5 mm² |
| Spellatura dei cavi in ingresso | 90 mm |
| Spellatura dei cavi in uscita | 90 mm |
| Peso prodotto | 1340,00 g |
COLORI E MATERIALI
| Materiale dell'involucro | Metalli |
| Materiale del corpo | Metalli |
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
| Temperatura ambiente | -30…+55 °C |
| t° max su punto di prova Tc | 85 °C |
| Max temp involucro in caso di malfunzion | 110 °C |
| Umidità relativa | 5…85 % 1) |
1) Massimo 56 giorni all'anno all'85%
Durata
| Durata ECG | 50000 h |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Incapsulato | Sì |
CARATTERISTICHE
| Dimmerabile | No |
| Protezione contro il surriscaldamento | Sì |
| Protezione contro il sovraccarico | Sì |
| Protezione contro i corto circuiti | Sì |
| Prova funzionamento a vuoto | Sì |
| Idoneo per apparecchi con vetro frontale | I |
| Tipo di connessione, controllo | Cavi |
CERTIFICATI, NORME E DIRETTIVE
| Marchi di approvazione | ENEC, RCM, CCC, EAC |
| Norme | Secondo EN 61347-1, Secondo EN 61347-2-13, Secondo EN 55015, Secondo EN 61547, Secondo EN 61000-3-2, Secondo EN 61000-3-3, Secondo EN 60598-1, Secondo EN 62384 |
| Classe di sicurezza | I |
| Grado di protezione | IP66/IP67 |
DATI LOGISTICI
| Temperatura di stoccaggio | -40…+85 °C |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | 0 mg |
| Quantità di terre rare | 0 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4052899546028 | Astuccio 1 |
326 mm x 88 mm x 51 mm | 1385.00 g | 1.46 dm³ |
| 4052899546035 | Cartone di spedizione 10 |
459 mm x 344 mm x 144 mm | 14752.00 g | 22.74 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
OPTOTRONIC® LED Power Supply
OPTOTRONIC® LED Power Supply
Dichiarazioni di conformità
EU Declaration of Conformity 3537796
EU Declaration of Conformity 3537796
Dichiarazioni di conformità
EU Declaration of Conformity OT 24V P_DIMP
EU Declaration of Conformity OT 24V P_DIMP
Dichiarazioni di conformità
Attestation of Conformity No. N8A 18 01 84117 054
Attestation of Conformity No. N8A 18 01 84117 054
Dichiarazioni di conformità
Attestation of Conformity No. E8A 18 01 84117 049
Attestation of Conformity No. E8A 18 01 84117 049
SCHEDA TECNICA DEL PRODOTTO
Datasheet OT 250/220-240/24 P
Datasheet OT 250/220-240/24 P

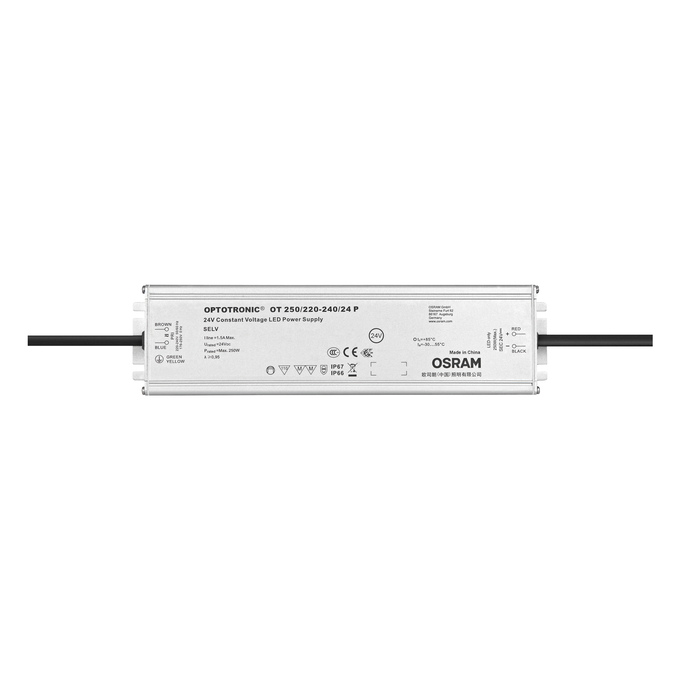

Immagine del prodotto: sfondo bianco, diagonale
