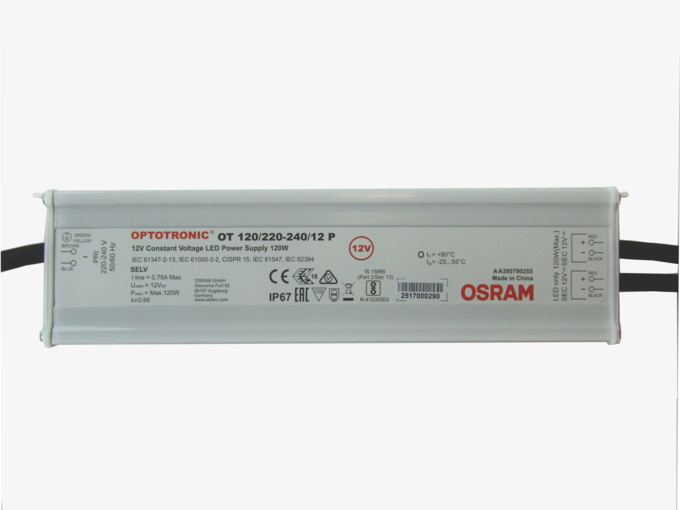

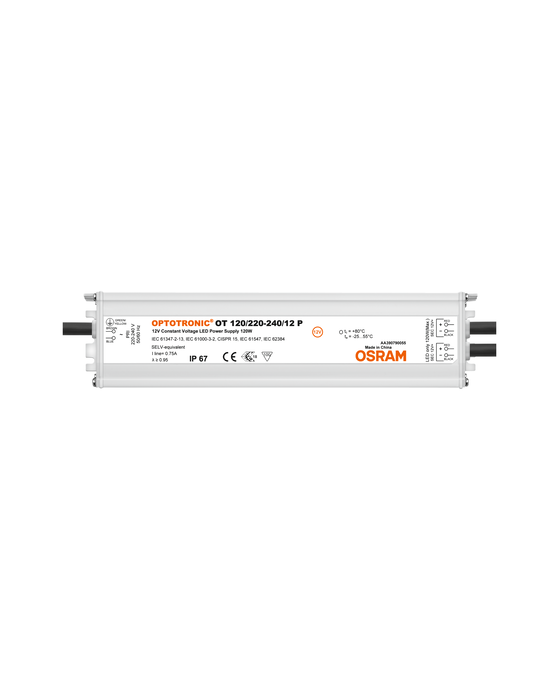

OT 120/220…240/12 P

CV Power supplies 12 V

GTIN: 4008321790835 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Versatilità d'uso grazie all'intervallo di potenze in uscita fino a 120 W
Efficienza e affidabilità superiori
Grado di protezione IP elevato (fino a IP67)
Elevata protezione contro picchi di tensione: fino a 3 kV (L-N) / 6 kV (L/N-PE)

Aree di applicazione

Adatto per installazioni indoor e outdoor
Ideale per il montaggio in spazi molto ridotti

DATI ELETTRICI

Potenza nominale	135,00 W
Potenza in uscita	120 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	12,5 V ²⁾
Tensione in ingresso	198…264 V ³⁾
U-OUT	12,5 V
Corrente nominale	0,7 A
Corrente di innesco	40 A
Frequenza di rete	50/60 Hz
Distorsione armonica totale	< 20 %
Fattore di potenza λ	0,98 ⁴⁾
Efficienza ECG	88 % ⁵⁾
Perdita di potenza	18 W
Numero max di ECG con autom. da 10 A (B)	6
Numero max di ECG con autom. da 16 A (B)	10
Numero max di ECG con autom. da 25 A (B)	-
Resistenza ai transitori (L/N- terra)	6 kV
Resistenza ai transitori (L/N)	3 kV
Isolamento galvanico	Equivalente SELV

¹⁾ Carico parziale 0…120 W
²⁾ ±0.5 V
³⁾ V_AC / Intervallo di tensione consentito
⁴⁾ Pieno carico a 230 V/Mezzo carico a 230 V
⁵⁾ A pieno carico e 230 V

DIMENSIONI E PESO

Lunghezza	250,00 mm
Distanza tra fori di fissaggi-lunghezza	241,0 mm
Larghezza	60,00 mm
Larghezza (incl. Apparecchi rotondi)	60.00 mm
Altezza	39,00 mm
Altezza (incl. Apparecchi cilin.)	39.00 mm
Sezione dei cavi, lato ingresso	1 mm² ¹⁾
Sezione dei cavi, lato uscita	1 mm² ¹⁾
Spellatura dei cavi in ingresso	10 mm
Spellatura dei cavi in uscita	10 mm
Peso prodotto	1150,00 g

¹⁾ Flessibile

COLORI E MATERIALI

Materiale dell'involucro	Metalli
Materiale del corpo	Metalli

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-25…+55 °C
t° max su punto di prova Tc	80 °C
Max temp involucro in caso di malfunzion	100 °C
Umidità relativa	5…85 % ¹⁾

¹⁾ Senza condensa

Durata

Durata ECG

50000 h ¹⁾

¹⁾ A tcase = 70 °C al punto tc / tasso di guasto del 10 %

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

CARATTERISTICHE

Dimmerabile	No
Interfaccia per la regolazione	non dimmerabile
Protezione contro il surriscaldamento	Reversibile automatico
Protezione contro il sovraccarico	Reversibile automatico
Protezione contro i corto circuiti	Reversibile automatico
Prova funzionamento a vuoto	Sì
Lunghezza massima cavi ECG/lampada REM	10 m
Idoneo per apparecchi con vetro frontale	I

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, ENEC 18, CB, CCC, RCM, EAC, BIS
Norme	Secondo IEC 61347-1, Secondo IEC 61347-2-13, Secondo IEC 62384, Secondo CISPR 15, Secondo IEC 61000-3-2, Secondo IEC 61000-3-3, Secondo IEC 61547
Classe di sicurezza	I
Grado di protezione	IP67

DATI LOGISTICI

Temperatura di stoccaggio

-40…+85 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)
