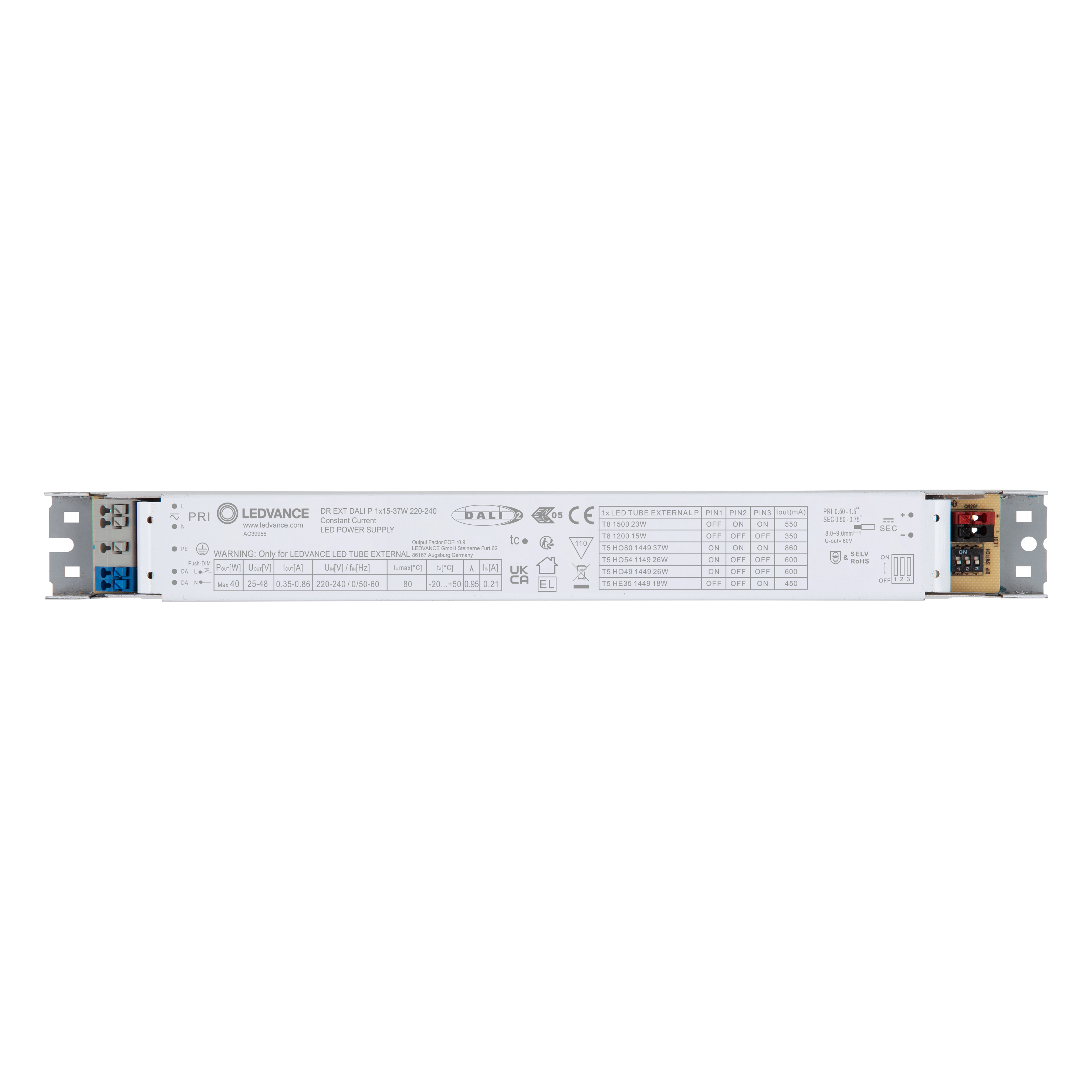

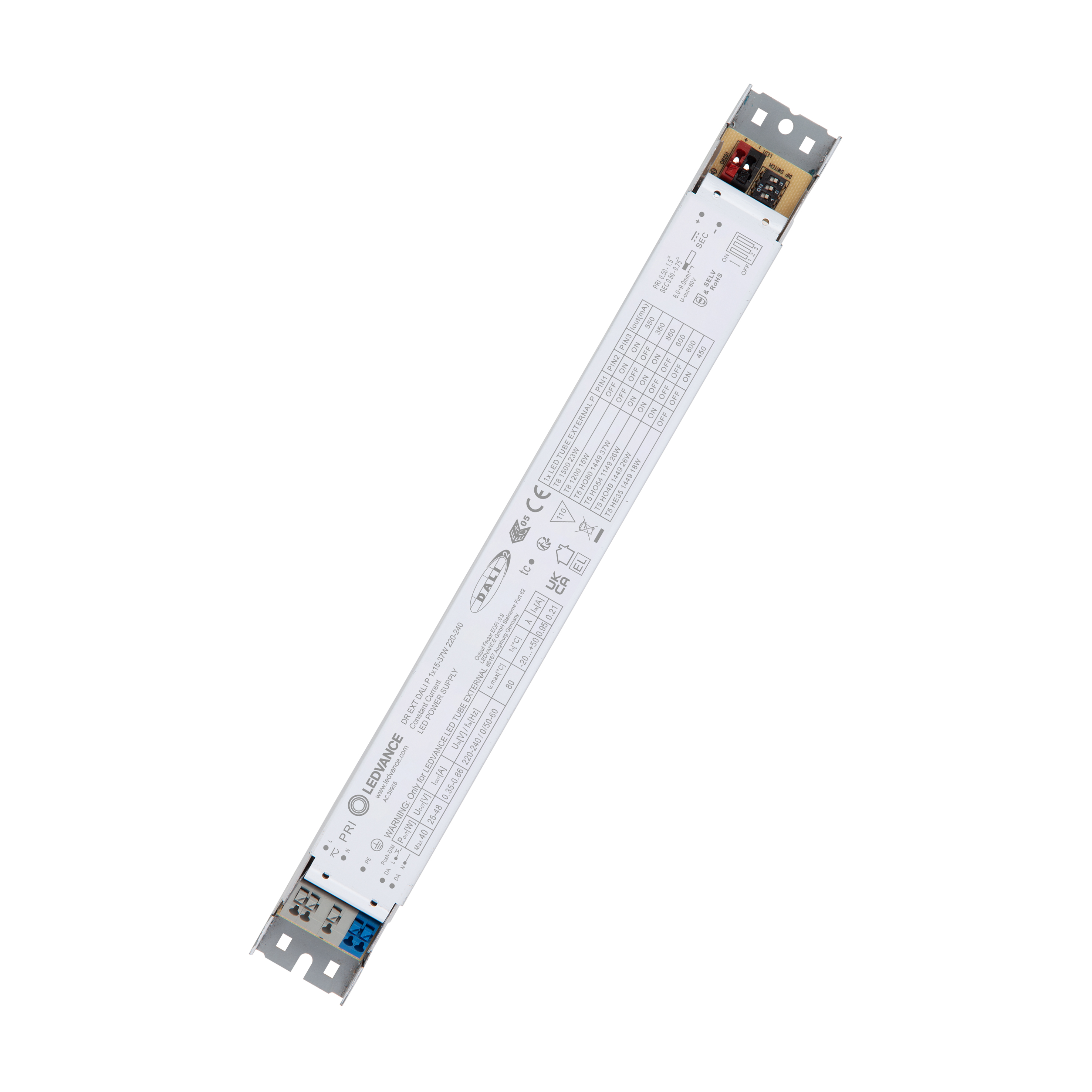

DR EXTERNAL DALI -1X15-37W 220-240

LED DRIVER LED TUBE EXTERNAL DALI

GTIN: 4058075730632 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Driver LED multiwatt per TUBI LED ESTERNI T5 e T8
Interfaccia DALI 2.0 per dimmerazione e operazioni di sensore
Pulsante DIM per un controllo facile
5 anni di garanzia

Aree di applicazione

Adatto per apparecchi di illuminazione con classe di protezione I
Illuminazione generale per temperature ambiente da -20 a +50 °C
Illuminazione lineare per ufficio, istruzione, aree di stoccaggio e vendita al dettaglio
Illuminazione industriale (es. stabilimenti produttivi, centri logistici, magazzini)
Negozi, supermercati

Caratteristiche del prodotto

Flessibilità grazie alle correnti di uscita regolabili tramite dip switch
Dimmerazione di qualità dell'1...100%
Driver di sicurezza a bassissima tensione (SELV)
Durata: 100.000 h (per Tc = 65 °C)
Sicurezza certificata ENEC
Elevata resistenza alla commutazione dei carichi

Consigli per la sicurezza

Operation in outdoor applications in suitable damp-proof luminaires possible according to data sheet and installation instruction.
Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Scollegare la rete elettrica prima dell'installazione.
Non aprire l'alloggiamento.

Riferimenti / Collegamenti

Per informazioni aggiornate, vai su www.ledvance.it/tubiled

DATI ELETTRICI

Potenza nominale	38,70 W
Potenza in uscita	37 W ¹⁾
Tensione nominale	220…240 V
Tensione in uscita	25…48 V ²⁾
Gamma di tensione	220…240 V
Tensione in ingresso	198…264 V ³⁾
Tensione continua (cc)	220…240 V
U-OUT	60 V
Tipo di corrente	DC
Corrente nominale	0,21 A
Corrente in uscita	0.35…0.86 A ⁴⁾
Corrente di innesco	60 A ⁵⁾
Tolleranza intensità corrente in uscita	10 %
Corrente in uscita (100 Hz)	≤ 5 %
Frequenza di rete	0/50/60 Hz
Distorsione armonica totale	< 20 % ⁶⁾
Fattore di potenza λ	0,95 ⁷⁾
Efficienza ECG	86 % ⁸⁾
Perdita di potenza	6 W ⁹⁾
Numero max di ECG con autom. da 10 A (B)	14
Numero max di ECG con autom. da 16 A (B)	23
Numero max di ECG con autom. da 25 A (B)	36
Resistenza ai transitori (L/N- terra)	2 kV
Resistenza ai transitori (L/N)	1 kV
Isolamento galvanico	SELV
Frequenza di funzionamento	0/50/60 Hz
Potenza dissipata in stand-by	< 0.5 W

¹⁾ Carico parziale 8,75…38,7 W
²⁾ Entro la potenza nominale
³⁾ Intervallo di tensione consentito
⁴⁾ ±5 %
⁵⁾ t _width = 200 μ / s (misurato al 50% I _peak)
⁶⁾ A pieno carico, 220 ... 240 V, 50 Hz
⁷⁾ A pieno carico a 230 V
⁸⁾ A pieno carico e 230 V
⁹⁾ Al massimo carico LED di 40 W

DIMENSIONI E PESO

Lunghezza	286,00 mm
Distanza tra fori di fissaggi-lunghezza	274 mm
Larghezza	31,00 mm
Larghezza (incl. Apparecchi rotondi)	31.00 mm
Altezza	21,00 mm
Altezza (incl. Apparecchi cilin.)	21.00 mm
Sezione dei cavi, lato ingresso	0.5…1.5 mm²
Sezione dei cavi, lato uscita	0.5...0.75 mm²
Precablato	No
Spellatura dei cavi in ingresso	8…9 mm
Spellatura dei cavi in uscita	8…9 mm
Peso prodotto	225,00 g

COLORI E MATERIALI

Colore del prodotto	bianco
Materiale dell'involucro	Metalli, CGCC
Materiale del corpo	Metalli

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+50 °C ¹⁾
t° max su punto di prova Tc	80 °C
Max temp involucro in caso di malfunzion	110 °C
Temperatura di funzionamento [PIM]	-20…+50 °C
Umidità relativa	10…85 % ²⁾

¹⁾ Temperatura circostante la lampada - per apparecchi di illuminazione chiusi: temperatura all'interno dell'apparecchio luminaire
²⁾ Massimo 42 giorni/anno al 93%

Durata

Durata ECG

100000 h ¹⁾

¹⁾ A T c = 65 ° / C / tasso di fallimento del 10%

ALTRE CARATTERISTICHE DEL PRODOTTO

Incapsulato

Sì

CARATTERISTICHE

Dimmerabile	Sì
Interfaccia per la regolazione	DALI-2, Push DIM
Campo di regolazione	1…100 %
Protezione contro il surriscaldamento	Sì
Protezione contro il sovraccarico	Sì
Protezione contro i corto circuiti	Sì
Lunghezza massima cavi ECG/lampada REM	2,0 m
Idoneo per apparecchi con vetro frontale	I, II
Adatta per luce di emergenza	Sì
Tipo di connessione, controllo	Terminale a pressione

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, CB, ENEC, UKCA, EL
Norme	Secondo EN 61347-1, Secondo ENEC 61347-2-13, Secondo EN 62384, Secondo EN 55015, Secondo EN 61000-3-2, Secondo EN 61547
Classe di sicurezza	I
Grado di protezione	IP20

DATI LOGISTICI

Temperatura di stoccaggio

-20…+80 °C

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)
