DULUX LED L18 HF & AC MAINS 8W 830 2G11

Nuova edizione disponibile:

DULUX LED L18 HF & AC MAINS VALUE 8W 830 2G11

OSRAM DULUX LED L HF & AC MAINS

GTIN: 4058075557390 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Facile installazione
Basso consumo di energia
Non adatto per operazioni con sistemi di controllo convenzionali
Semplice sostituzione della lampada grazie al design compatto
Possibile funzionamento direttamente su rete 230 V CA

Aree di applicazione

Illuminazione generale per temperature ambiente da -20 a +45 °C
Uffici, edifici pubblici
Negozi
Hotel, ristoranti
Industria

Caratteristiche del prodotto

LED replacement for conventional compact fluorescent lamps for use in ECG luminaires or on AC mains
Durata: fino a 30.000 ore
Monoattacco a innesto a quattro pin 2G11
Grado di protezione: IP20
Lampade prive di mercurio

Consigli per la sicurezza

Always check the latest update of the compatibility list available on www.ledvance.com/ecg-compatibility.
Non adatto per operazioni con sistemi di controllo convenzionali.
L'intervallo di temperatura di funzionamento delle DULUX LED è limitato. In caso di dubbi sull'idoneità dell'applicazione, misurare la temperatura Tc sul prodotto prima dell'installazione.
Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Non adatto per l'illuminazione di emergenza.
Non toccare la lampada se è rotta.
Non deve essere utilizzato se la lampadina esterna è difettosa.

DATI ELETTRICI

Potenza nominale	8 W
Potenza di costruzione	8.00 W
Tensione nominale	220…240 V
Modalità di funzionamento	ECG, Rete AC ¹⁾
Potenza della lampada equivalente	18 W
Corrente nominale	38 mA
Tipo di corrente	Corrente alternata (CA)
Corrente di innesco	5 A
Adatto per ingresso DC	Sì
Tensione continua (cc)	186…260 V ²⁾
Frequenza di funzionamento	50/60 Hz
Frequenza di rete	50/60 Hz
Numero massimo di lampade sul c 10 A (B)	230
Massimo lampada n. su interruzione di circuito. 16 A (B)	370
Distorsione armonica totale	≤ 30 %
Fattore di potenza λ	> 0,90

¹⁾ Verificare la compatibilità ECG al ledvance.com/compatibility
²⁾ Intervallo di tensione consentito

Dati fotometrici

Flusso luminoso	900 lm
Efficienza luminosa	112 lm/W
Fattore manten. flus lum fine du	0.70
Colore della luce (descrizione)	Bianco caldo
Temperatura di colore	3000 K
Indice di resa cromatica Ra	80
Tonalità di luce	830
Standard Deviation of Color Matching	≤6 sdcm
Fattore mantenim flusso lum car.	0.90
Metrica dello sfarfallio (flicker) (Pst LM)	1.0
Metrica dell’effetto stroboscopico (SVM)	0.4

Dati illuminotecnici

Ampiezza fascio luminoso	140 °
Tempo di riscaldamento (60 %)	‹ 0.50 s
Tempo innesco	< 0.5 s

DIMENSIONI E PESO

Lunghezza totale	229.50 mm
Diametro	44,00 mm
Diametro del tubo	17,0 mm
Peso prodotto	80,00 g

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+45 °C ¹⁾
t° max su punto di prova Tc	70 °C

¹⁾ Temperatura circostante la lampada - per apparecchi di illuminazione chiusi: temperatura all'interno dell'apparecchio luminaire

Durata

Durata L70/B50 @ 25 °C	30000 h
Numero cicli accensione / spegnimento	200000
Mantenimento flusso luminoso a f	0.70
Fattore sopravvivenza car. 6.000	≥ 0.90

ALTRE CARATTERISTICHE DEL PRODOTTO

Attacco (denominazione da norma)	2G11
Contenuto di mercurio nella lampada	0.0 mg
Senza mercurio	Sì
Forma / finitura	Opaco

CARATTERISTICHE

Dimmerabile

CERTIFICATI, NORME E DIRETTIVE

Classe di efficienza energetica	E ¹⁾
Consumo di energia	8.00 kWh/1000h
Grado di protezione	IP20
Norme	CE, EAC, UKCA
Gruppo di sicurezza fotobiologic EN62778	RG0

¹⁾ Classe di efficienza energetica (CEE) su una scala da A (efficienza massima) a G (efficienza minima)

Classificazioni specifiche per paese

Numero d'ordine

DULUX LED L18 H

DATI LOGISTICI

Temperatura di stoccaggio

-20…+80 °C

Dati del regolamento sull'etichettatura energetica secondo UE 2019/2015

Tecnologia di illuminazione utilizzata	LED
Non direzionale o direzionale	NDLS
A tensione di rete o non a tensione di rete	MLS
Tipo di cappuccio della sorgente luminosa (o altra interfaccia elettrica)	2G11
Sorgente luminosa connessa (CLS)	No
Sorgente luminosa regolabile in base al colore	No
Alloggiamento	no
Sorgente luminosa ad alta luminanza	No
Schermo antiriflesso	No
Tipo di temperatura del colore	SINGLE_VALUE
Alimentazione in standby	0 W
Potenza equivalente	No
Lunghezza	229,50 mm
Altezza (incl. Apparecchi cilin.)	44.00 mm
Larghezza (incl. Apparecchi rotondi)	44.00 mm
Coordinata cromatica x	0.433
Coordinata cromatica y	0.403
Indice di resa cromatica R9	1
Corrispondente angolo del fascio	SPHERE_360
Fattore di sopravvivenza	0.90
Fattore di spostamento	0.90
La sorgente luminosa LED sostituisce una sorgente luminosa fluorescente	No
EPREL ID	604660,1412849,2206851
Numero del modello	AC35194,AC47840,AC71206

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075557390	Astuccio 1	27 mm x 49 mm x 310 mm	100.00 g	0.41 dm³
4058075557406	Cartone di spedizione 10	322 mm x 288 mm x 62 mm	1230.00 g	5.75 dm³

Istruzioni per l'uso / istruzioni di sicurezza
DULUX LED L HF

PDF (10.76 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
DULUX LED

PDF (385.17 KB)

Dichiarazioni di conformità
DULUX LED

PDF (261.24 KB)

SCHEDA TECNICA DEL PRODOTTO
DULUXLLEDHF&ACMains8W3 000Kde

PDF (264.75 KB)

Scheda prodotto -> vecchia versione del prodotto
DULUXLEDL18HF&ACMAINS8 W8302G11en

PDF (297.5 KB)

Immagine del prodotto: sfondo bianco, diagonale con logo OSRAM
DULUX L 18 LED 8W 230 V HF OSRAM

JPG (991.2 KB)

Immagine del prodotto: sfondo bianco, diagonale
DULUX LED L18 HF 8W

JPG (991.03 KB)

Immagine del prodotto: sfondo bianco, orizzontale, logo OSRAM
DULUX L 18 LED 8W 230 V HF OSRAM

JPG (881.38 KB)

Immagine del prodotto: sfondo bianco, orizzontale
DULUX LED L18 HF 8W

JPG (891.4 KB)

Immagine del prodotto: sfondo bianco, verticale, logo OSRAM
DULUX L 18 LED 8W 230 V HF OSRAM

JPG (892.65 KB)

Immagine del prodotto: sfondo bianco, verticale
DULUX LED L18 HF 8W

JPG (894.71 KB)

Disegno del profilo del prodotto con lettere
DULUX LED L18 HF 8W

SVG (10.47 KB)

Disegno del profilo del prodotto con numeri
DULUX LED L18 HF 8W

SVG (10.49 KB)

Disegno del profilo del prodotto - tecnica
DULUX LED L18 HF 8W

SVG (7.73 KB)

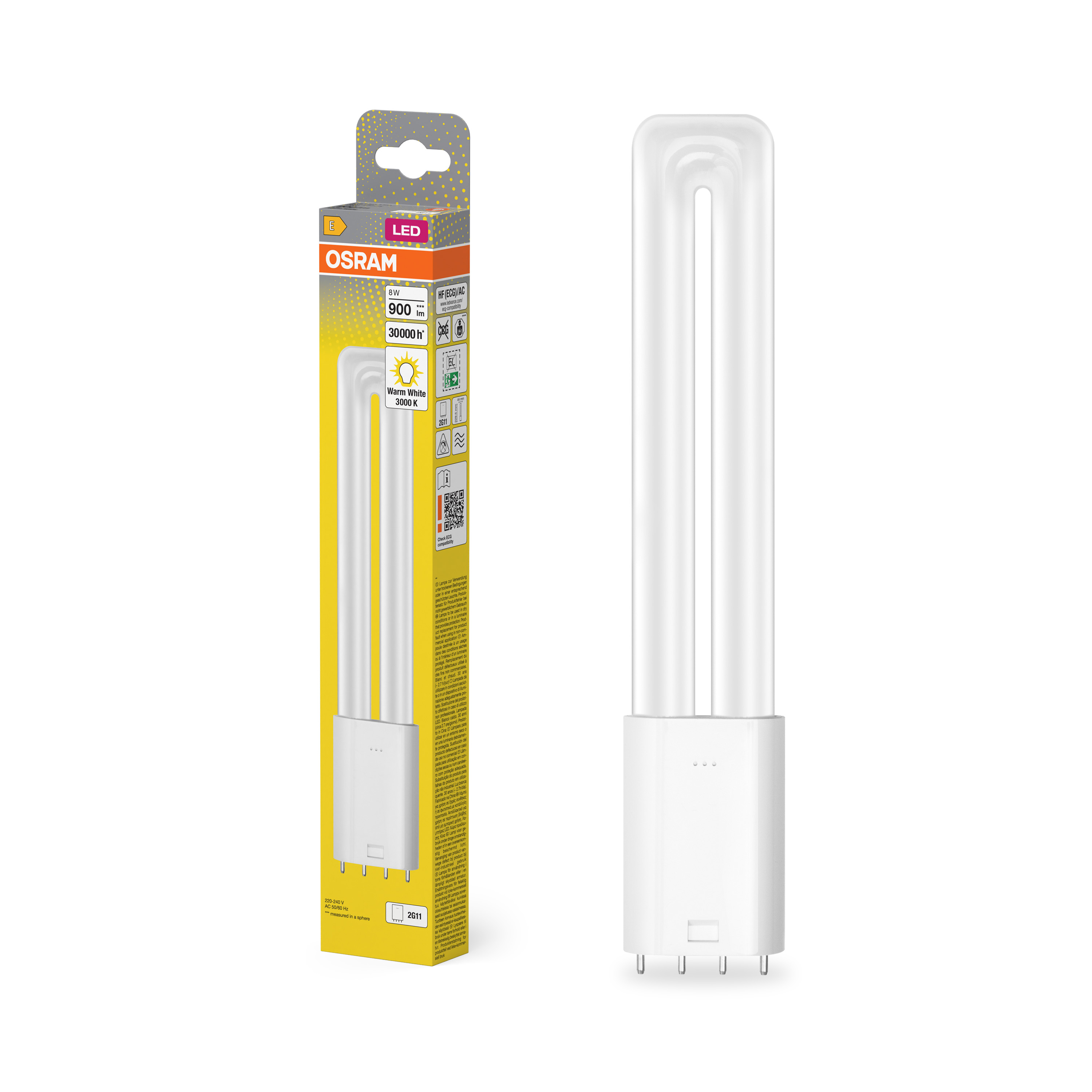

Scatto combinato = Scatto Product Beauty + immagine della confezione
DULUX LED L18 HF 8W 830 2G11 MiCh

JPG (624.66 KB)

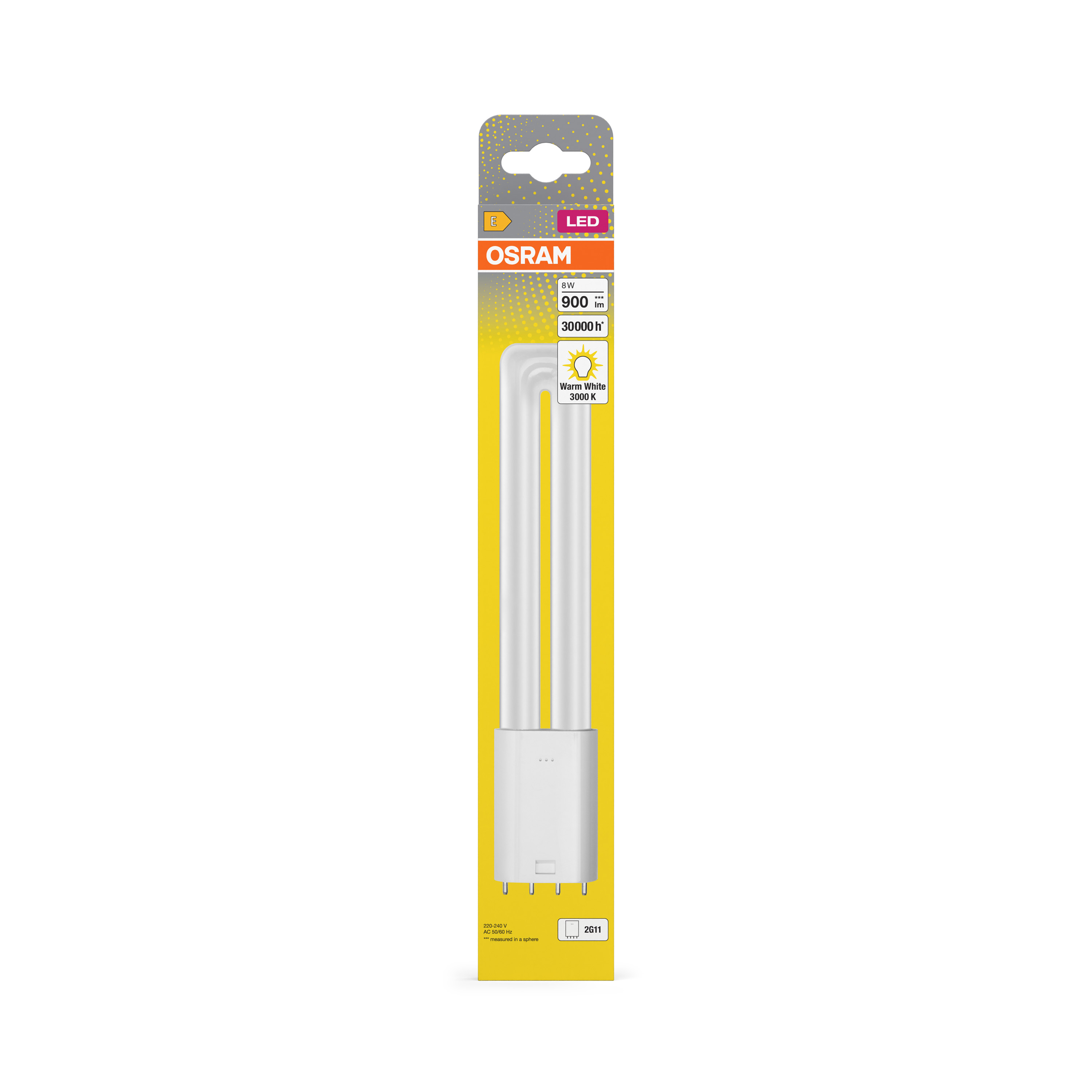

Immagine della confezione, frontale
DULUX LED L18 HF 8W 830 2G11 MiCh

JPG (453.09 KB)

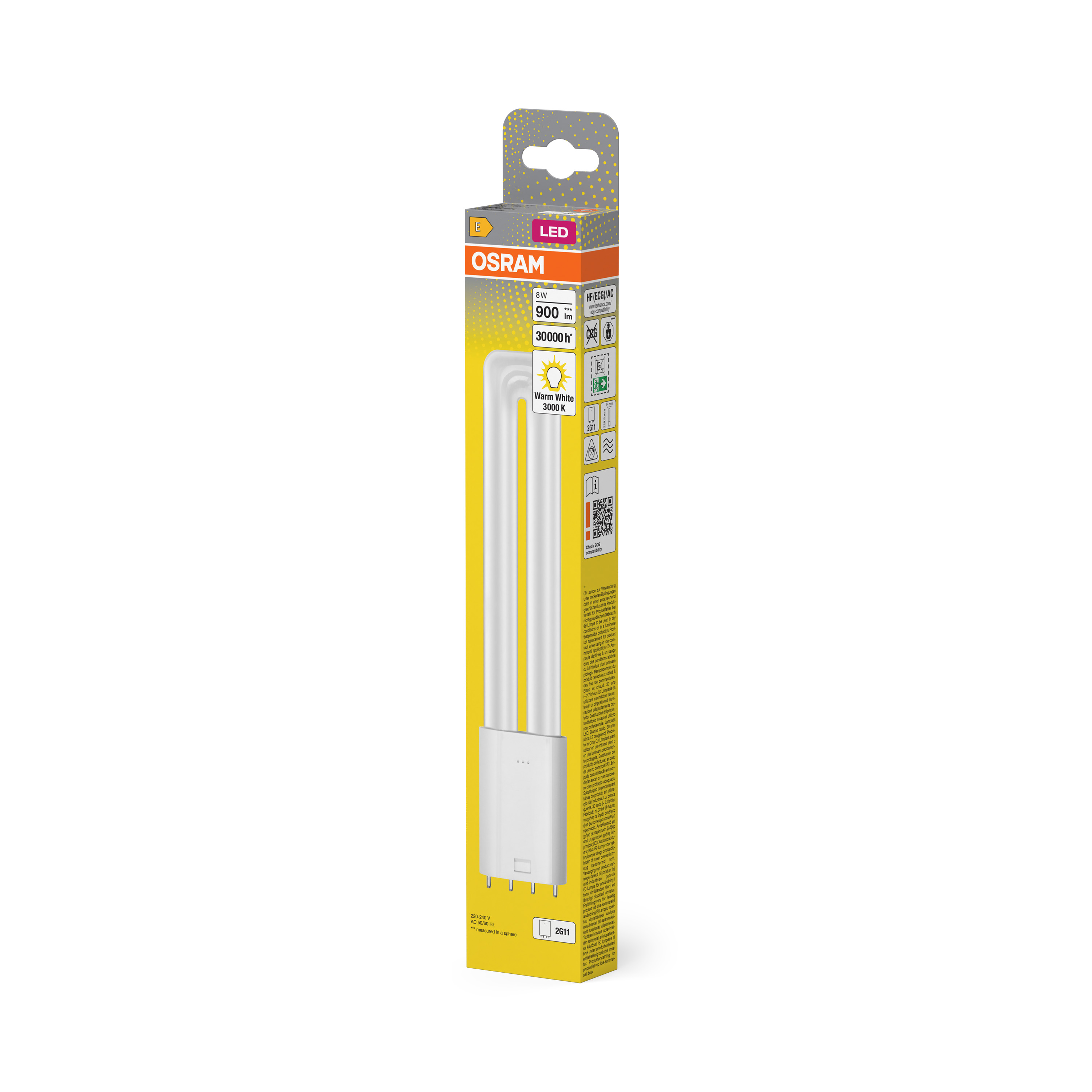

Immagine della confezione, spaziale
DULUX LED L18 HF 8W 830 2G11 MiCh

JPG (582.08 KB)

Informazioni catalogo 6
LIFETIME CURVE TC_DULUX LED L 8W 18W

SVG (34.91 KB)

Etichetta energetica
EL-4058075557390-AC351 94

PDF (21.67 KB)

Etichetta energetica
EL-4058075557390-AC478 40

PDF (21.48 KB)

Etichetta energetica
EL-4058075557390-AC712 06

PDF (21.48 KB)

File IES (IES)
DULUX L18LED 8W830 230VHF 2G11

IES (41.17 KB)

File LDT (Eulumdat)
DULUX L18LED 8W830 230VHF 2G11

LDT (35.97 KB)

Curva di distribuzione della luce tipo polare
DULUX L18LED 8W830 230VHF 2G11

SVG (20.02 KB)

Distribuzione della potenza spettrale
EPREL data spectral diagram PROF LEDr 3000K

PNG (115.07 KB)

Immagini applicative
Recessed Ceiling Lighting in Hallway warm white cropped

JPG (4.94 MB)

Immagini applicative

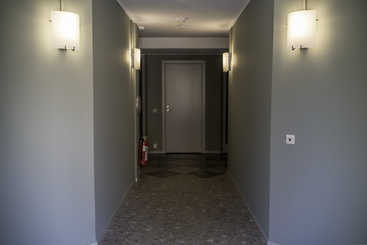

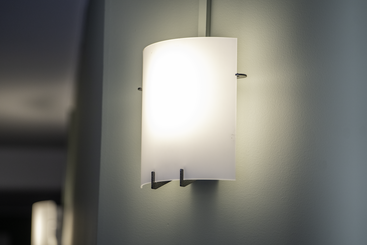

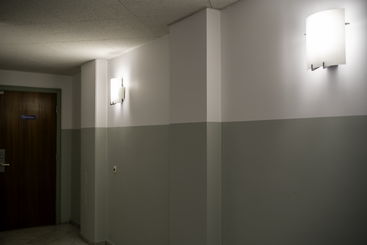

Case Study Gotlandsgatan
