VIALOX NAV-T SUPER 4Y 50…400 W

NAV-T 70 W SUPER 4Y

GTIN: 4052899415416 Manicotto / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Efficacia luminosa molto elevata
  • Ottimo mantenimento del flusso luminoso per tutta la durata della lampada
  • Risparmio di energia fino al 50% rispetto alle inefficienti lampade a vapori di mercurio (HQL)
  • Efficienza energetica ottimale con alimentatori elettronici POWERTRONIC® PTo 3DIM
Aree di applicazione
  • Strade
  • Illuminazione per esterni
  • Impianti industriali
  • Adatto per l'uso in apparecchi aperti e chiusi
  • Applicazioni esterne sono negli apparecchi adatti
Caratteristiche del prodotto
  • Fattore di sopravvivenza della lampada: 95% dopo 16.000 ore di funzionamento
  • Fattore di mantenimento della lampada: ? 80% dopo 16.000 ore di accensione (secondo la norma DIN 13201)
  • Durata: 4 anni (ca. 11 ore/giorno)
  • Dimmerabile con alimentatori convenzionali e alimentatori elettronici
Consigli per la sicurezza
  • Scollegare la rete elettrica prima dell'installazione.
  • Non deve essere utilizzato se la lampadina esterna è difettosa.
  • Proteggere dagli spruzzi d'acqua.
DATI ELETTRICI
Potenza nominale 70 W
Potenza di costruzione 76.90 W
Tensione nominale 90 V
Tensione di innesco 1.8/5.0 kVp 1)
Modalità di funzionamento Alimentatore convenzionale (CCG) e accenditore, Alimentatore elettronico (ECG)
Corrente nominale 980 mA
Capacità condensatore a 50 Hz 12 µF
1) Minima / Massima
Dati fotometrici
Flusso luminoso 6400 lm
Efficienza luminosa 83 lm/W
Temperatura di colore 2000 K
Indice di resa cromatica Ra ≤25
Tonalità di luce 220
Fattore mantenim flusso lum car. 0.85
Protezione UV No
DIMENSIONI E PESO
Lunghezza totale 155.00 mm
Altezza centro luminoso (LCL) 104,0 mm
Diametro 36,0 mm
Peso prodotto 60,00 g
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
Max temperat. ammessa sul bulbo est. 310 °C
Max temp. ammessa sul bordo dell'attacco 210 °C
Durata
Fattore sopravvivenza car. 2.000 0.99
Fattore sopravvivenza car. 4.000 0.98
Fattore sopravvivenza car. 6.000 0.98
Fattore sopravvivenza car. 8.000 0.97
Fattore sopravvivenza car. 12.000 0.96
Fattore sopravvivenza car. 16.00 0.95
Fattore sopravvivenza car. 20.00 [PICOS] 0.90
Durata B10 20000 h
Durata B5 16000 h
Durata media nominale (B50) 30000 h
ALTRE CARATTERISTICHE DEL PRODOTTO
Attacco (denominazione da norma) E27
Contenuto di mercurio nella lampada 10.8 mg
Forma / finitura Chiaro
Nota a pié pag. utilizzata per prodotto Importante: Prima di sostituire le lampade standard NAV negli impianti esistenti, controllare che gli accenditori siano adatti
CARATTERISTICHE
Dimmerabile Sì 1)
Posizione di funzionamento Universale
Richiede apparecchio chiuso No
1) Abbinato a POWERTRONIC PTo
CERTIFICATI, NORME E DIRETTIVE
Classe di efficienza energetica G
Consumo di energia 77.00 kWh/1000h
Classificazioni specifiche per paese
Sistema internazionale codifica lampade ST-70-H/E/SL-E27-39/156
Numero d'ordine NAV-T 70W SUPER
Dati del regolamento sull'etichettatura energetica secondo UE 2019/2015
Tecnologia di illuminazione utilizzata HPS
Non direzionale o direzionale NDLS
A tensione di rete o non a tensione di rete NMLS
Tipo di cappuccio della sorgente luminosa (o altra interfaccia elettrica) E27
Sorgente luminosa connessa (CLS) No
Sorgente luminosa regolabile in base al colore No
Alloggiamento SECOND
Sorgente luminosa ad alta luminanza No
Schermo antiriflesso No
Tipo di temperatura del colore SINGLE_VALUE
Potenza equivalente No
Lunghezza 155,00 mm
Altezza (incl. Apparecchi cilin.) 36,0 mm
Larghezza (incl. Apparecchi rotondi) 36,0 mm
Coordinata cromatica x 0,535
Coordinata cromatica y 0,420
Corrispondente angolo del fascio SPHERE_360
EPREL ID 546578
Numero del modello AC34370,AC34370
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi 0 mg
Quantità di terre rare 0 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4052899415416 Manicotto
1		 39 mm x 39 mm x 196 mm 69.00 g 0.30 dm³
4052899415423 Cartone di spedizione
12		 168 mm x 130 mm x 212 mm 980.00 g 4.63 dm³
Dichiarazioni di conformità
EC Declaration of Conformity - 2021 9C1-4077887-EN-00 - HPS
PDF (42.71 KB)
Certificati
EAC RU C-DE.AYA46.B.85891 29.06.2018-28.06.2023 ROSTEST-Moskva - HPS
PDF (3.21 MB)
Certificati
EAC N RU D-DE.MU62.B.00936_20 06.03.2020-05.03.2025 Prommash Test - HPS
PDF (1.13 MB)

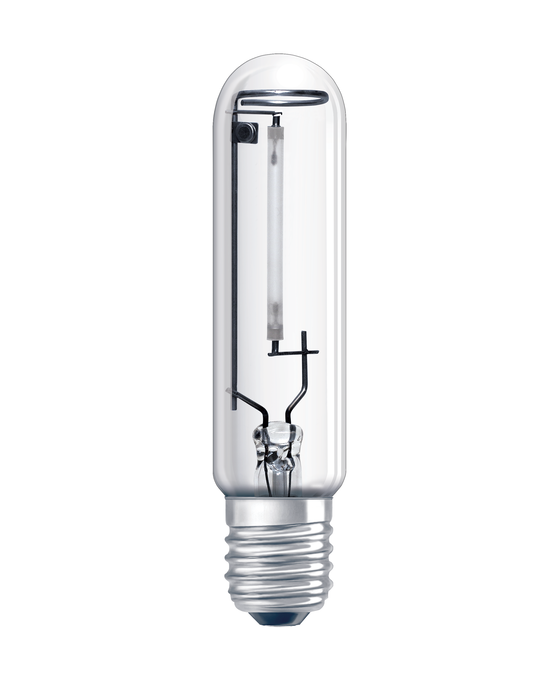

Immagine del prodotto: sfondo bianco, diagonale
NAV-T 50W/70W SUPER 4Y/XT E27
TIF (2.83 MB)
Immagine del prodotto: sfondo bianco, verticale
NAV-T 50W/70W SUPER 4Y/XT E27
TIF (2.71 MB)
Disegno del profilo del prodotto con lettere
NAV-T 50/70 W XT/4Y
SVG (8.81 KB)
Disegno del profilo del prodotto con lettere
319276_NAV-T E27 / NAV-T 4Y E27 / NAV-T SUPER 4Y E27
SVG (10.92 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
325820_VIALOX NAV-T 4Y E27 // STANDARD // SUPER 4Y
SVG (6.3 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
NAV-T 50/70 W XT/4Y
SVG (6.27 KB)
Etichetta energetica
EL-4052899415416-AC343 70
PDF (21.65 KB)
Distribuzione della potenza spettrale
384084_NAV_SUPER_4Y
PNG (92.92 KB)
EAN Numero SEG Numero STK Nr. EFO Numero ELDAS
4052899415416 8331614 4835530 3800079 948670190
