FLEX CONTROL UNIT IOT DALI-2 HCL TW
FLEX CONTROL UNIT IOT DALI-2 HCL TW
GTIN: 4058075841888
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Certificato DALI-2 per una migliore interoperabilità multi-vendor
- BIOLUX Human Centric Lighting per una luce naturale di alta qualità durante il giorno negli uffici
- Accesso da remoto per modifiche all'impianto da ogni postazione
- Interconnessione LAN per connettere fino a 8 controller in una rete
- API REST per il cloud di terze parti CONNECTED con il controller FLEX CU IOT DALI-2 HCL TW
- Adatto per VIVARES Cloud Services (opzionale)
Aree di applicazione
- Illuminazione di aree fino a 1000 mq con una sola unità di controllo
- Controllo della stanza e del piano
- Collegamento di sensori di luce e presenza per il controllo automatizzato della luce
- Applicazioni RGB e Tunable White
Caratteristiche del prodotto
- Centrale certificata DALI-2 per un massimo di 128 luci e 126 accoppiatori sensori-pulsanti
- IoT-ready con gateway integrato per l'accesso da remoto dei dati
- Compatibile con LEDVANCE DALI IoT WEB UI e software DALI IoT CONFIG
- Integrazione di Building Management System tramite interfaccia KNX (opzionale)
- Messa in servizio tramite Ethernet/WLAN
- Fattore di forma ridotto: solo 6 TE (binario DIN)
- Lunghezza del cavo di controllo DALI: fino a 300 m
Apparecchiatura / Accessori
- App per iOS e Android disponibile gratuitamente nell'App Store
Riferimenti / Collegamenti
- Per informazioni aggiornate consultare www.ledvance.it/lms
DATI ELETTRICI
| Potenza nominale | 20,00 W |
| Tensione nominale | 220…240 V |
| Tipo di corrente | DC |
| Input current | 120 mA |
| Frequenza di rete | 50…60 Hz |
| Frequenza di funzionamento | 50/60 Hz |
DIMENSIONI E PESO
| Lunghezza | 91,00 mm |
| Larghezza | 106,00 mm |
| Larghezza (incl. Apparecchi rotondi) | 106.00 mm |
| Altezza | 62,00 mm |
| Altezza (incl. Apparecchi cilin.) | 62.00 mm |
| Sezione dei cavi, lato ingresso | 0.5…2.5 mm² |
| Spellatura dei cavi in ingresso | 10…12 mm |
| Peso prodotto | 247,00 g |
COLORI E MATERIALI
| Colore del prodotto | Grigio chiaro |
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
| Temperatura ambiente | -20…+50 °C |
| t° max su punto di prova Tc | 70 °C |
| Temperatura di funzionamento [PIM] | -20…+50 °C |
Durata
| Numero cicli accensione / spegnimento | 30000 |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Numero di uscite di controllo | 2 |
| Max. accoppiatori a pulsante / sensori collegabili | 126 |
| Numero massimo di driver collegati | 128 |
| App per la messa in servizio | Software |
| App per lo strumento di controllo della luce | App (Android/ iOS) |
| Gruppi | 32 |
CARATTERISTICHE
| Dimmerabile | No |
| Interfaccia per la regolazione | DALI-2 |
| Tipo di installazione | Rail mounting |
CERTIFICATI, NORME E DIRETTIVE
| Marchi di approvazione | CE |
| Classe di sicurezza | II |
| Grado di protezione | IP20 |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | 0 mg |
| Quantità di terre rare | 0 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075841888 | Astuccio 1 |
112 mm x 94 mm x 72 mm | 284.00 g | 0.76 dm³ |
| 4058075841895 | Cartone di spedizione 20 |
235 mm x 199 mm x 372 mm | 5905.00 g | 17.40 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
FLEX CU IOT DALI2 HCL TW
FLEX CU IOT DALI2 HCL TW
Guida completa all'installazione
FLEX CU IoT DALI-2 Controller
FLEX CU IoT DALI-2 Controller
Informazioni sulla confezione
Privacy Information for LEDVANCE DALI IOT CONFIG tool_Dec2024
Privacy Information for LEDVANCE DALI IOT CONFIG tool_Dec2024
Informazioni sulla confezione
Privacy Information for LEDVANCE DALI IOT CONTROL APP_Dec2024
Privacy Information for LEDVANCE DALI IOT CONTROL APP_Dec2024
Informazioni sulla confezione
Privacy Information for LEDVANCE DALI IOT WEB UI_Dec2024
Privacy Information for LEDVANCE DALI IOT WEB UI_Dec2024
Informazioni sulla confezione
Privacy Policy for LEDVANCE DALI IOT Remote Access_Dec2024
Privacy Policy for LEDVANCE DALI IOT Remote Access_Dec2024
Informazioni sulla confezione
Quick Start Guide DALI-2 IoT Remote Access Service
Quick Start Guide DALI-2 IoT Remote Access Service
Informazioni sulla confezione
Quick Start Guide DALI IoT WebUI Commissioning software
Quick Start Guide DALI IoT WebUI Commissioning software
Informazioni sulla confezione
FAQ VIVARES FLEX CU IOT DALI-2 HCL TW
FAQ VIVARES FLEX CU IOT DALI-2 HCL TW
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
FLEX CU IOT DALI-2 HCL TW
FLEX CU IOT DALI-2 HCL TW
Note di rilascio
LEDVANCE DALI IoT Config tool 3 1 18 23405 EN
LEDVANCE DALI IoT Config tool 3 1 18 23405 EN
Note di rilascio
LEDVANCE DALI IoT Config tool 3 1 18 23405 DE
LEDVANCE DALI IoT Config tool 3 1 18 23405 DE
Componenti open source
LEDVANCE DALI IOT Config Tool
LEDVANCE DALI IOT Config Tool

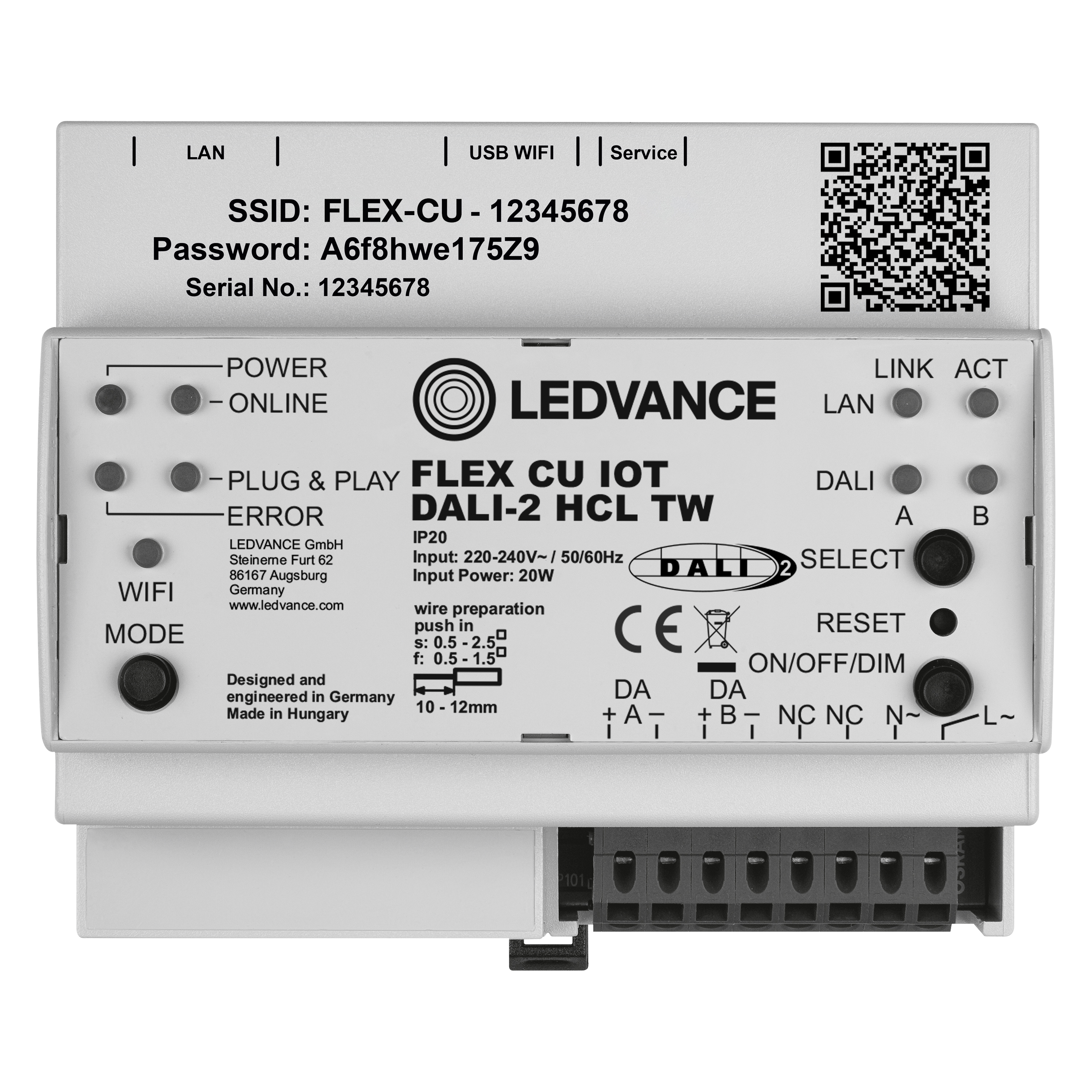

Immagine del prodotto: sfondo bianco, verticale
FLEX CU IOT DALI-2 HCL TW
FLEX CU IOT DALI-2 HCL TW

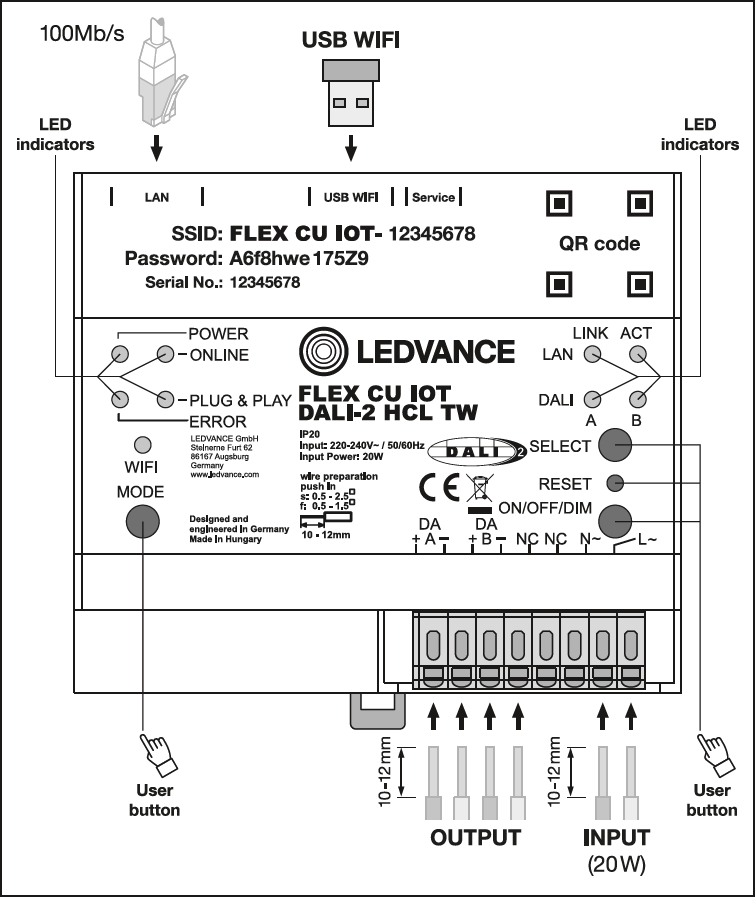

Disegno del profilo del prodotto con lettere
