SENSOR DALI-2 LIGHT-PRESENCE-40X5 INFRARED CEILING INTEGRATION
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION
GTIN: 4058075843868
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Sensore di luce fino a 2000 lx
- Installazione semplice e veloce tramite clip a molla
- Alimentazione bus DALI integrata (non è necessario il collegamento alla rete)
- È possibile collegare più sensori ad una linea DALI
- Può essere integrato in sistemi di illuminazione e di gestione degli edifici che supportano i sensori DALI-2
- Compatibile con il sistema di gestione della luce LEDVANCE VIVARES DALI
- Include l'accessorio otturatore per ottimizzare l'area di rilevamento del sensore
Aree di applicazione
- Corridoi
- Scale
Caratteristiche del prodotto
- Sensore di luce e presenza certificato DALI-2 per installazione a soffitto
- Rilevamento di presenza tramite elemento passivo IR
- Altezza di rilevamento fino a 4 m
- Ampia area di rilevamento per applicazioni in corridoi fino a 40x5 m
- Indicatore di funzione con LED
Apparecchiatura / Accessori
- Montaggio a superficie tramite SENSOR CM KIT
Riferimenti / Collegamenti
- Per informazioni aggiornate consultare www.ledvance.it/lms
DATI ELETTRICI
| Potenza nominale | 0,10 W |
| Tensione nominale | 10…22,5 V |
| Frequenza di rete | 0 Hz |
DIMENSIONI E PESO
| Lunghezza | 105,00 mm |
| Distanza tra fori di fissaggi-lunghezza | 66.00 mm |
| Larghezza | 105,00 mm |
| Larghezza (incl. Apparecchi rotondi) | 105.00 mm |
| Altezza | 67,00 mm |
| Altezza (incl. Apparecchi cilin.) | 67.00 mm |
| Diametro | 105,00 mm |
| Sezione dei cavi, lato ingresso | 1.0…2.5 mm² |
| Spellatura dei cavi in ingresso | 6…8 mm |
| Peso prodotto | 119,00 g |
COLORI E MATERIALI
| Colore del prodotto | bianco |
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
| Temperatura ambiente | -20…+45 °C |
| t° max su punto di prova Tc | 75 °C |
| Temperatura di funzionamento [PIM] | -20…+45 °C |
CARATTERISTICHE
| Dimmerabile | No |
| Interfaccia per la regolazione | DALI-2 |
| Massima altezza di installazione | 4 m |

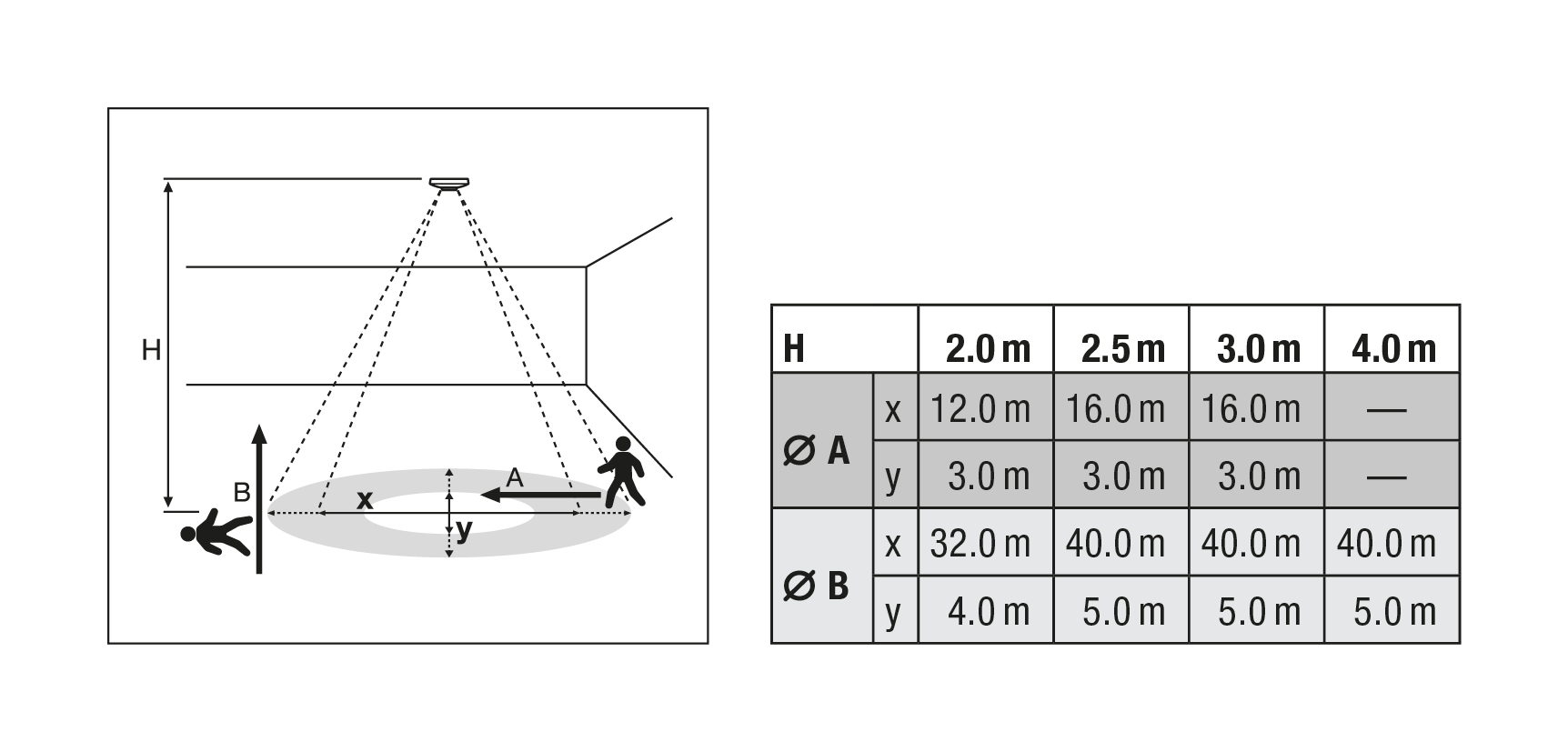

| Area di rilevamento | 40x5 m |
| Massimo. zona di rilevamento presenza | 40x5 m |
| Angolo di rilevamento | 360 ° |
| Tipo di installazione | Incasso |
| Area di lavoro del sensore luminoso | 5…2000 lx |
CERTIFICATI, NORME E DIRETTIVE
| Marchi di approvazione | CE |
| Classe di sicurezza | II |
| Grado di protezione | IP20 |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | 0 mg |
| Quantità di terre rare | 0 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075843868 | Astuccio 1 |
123 mm x 123 mm x 95 mm | 229.00 g | 1.44 dm³ |
| 4058075843875 | Cartone di spedizione 24 |
525 mm x 390 mm x 215 mm | 6316.00 g | 44.02 dm³ |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
SENSOR CEILING MOUNTING KIT | 4058075843905 |
Istruzioni per l'uso / istruzioni di sicurezza
SENSOR DALI 2 LS PD IR CI
SENSOR DALI 2 LS PD IR CI
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
SENSOR DALI 2 LS PD
SENSOR DALI 2 LS PD

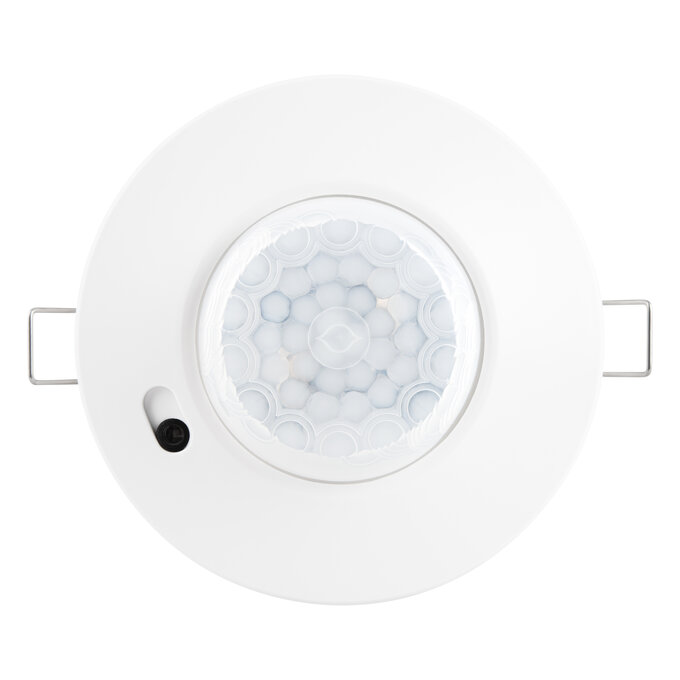

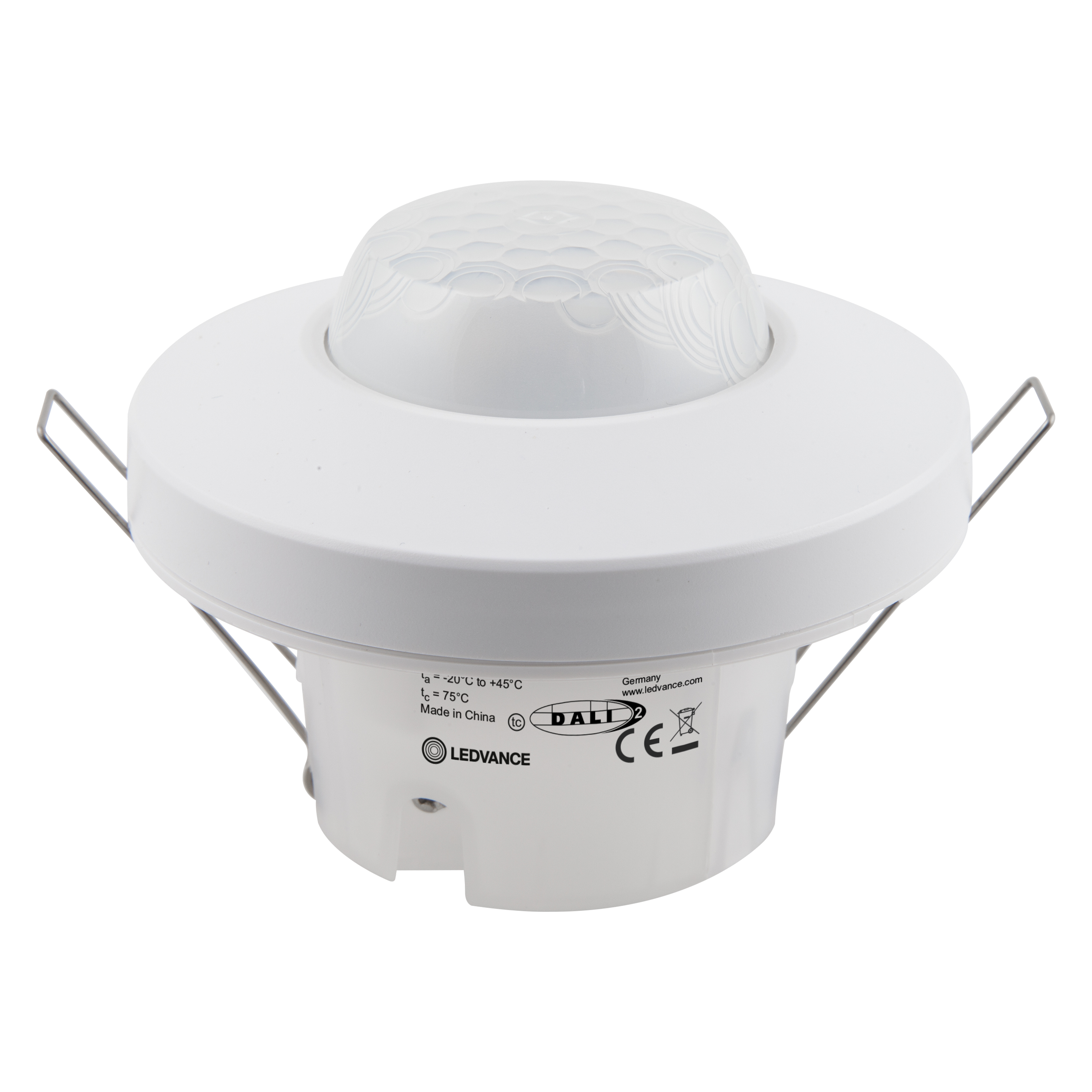

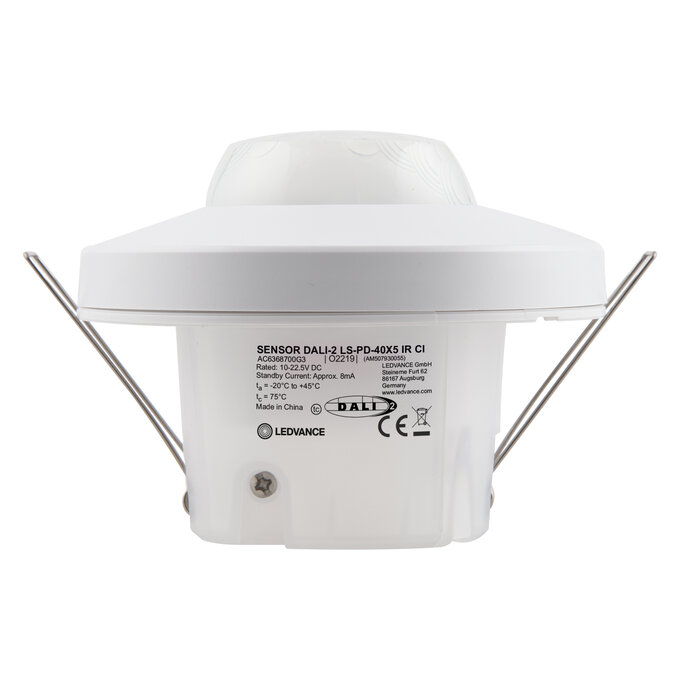

Immagine del prodotto: sfondo bianco, spaziale
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI
Disegno del profilo del prodotto con lettere
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI
Disegno del profilo del prodotto con numeri
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI

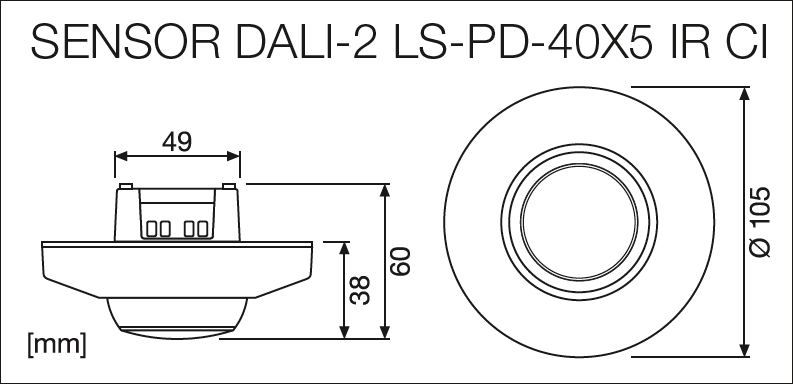

Disegno del profilo del prodotto - tecnica
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI
Informazioni catalogo 1
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI
Informazioni catalogo 2
SENSOR DALI-2 LS-PD-8/40X5 IR CI
SENSOR DALI-2 LS-PD-8/40X5 IR CI
Informazioni catalogo 3
SENSOR DALI-2 LS-PD-40X5 IR CI
SENSOR DALI-2 LS-PD-40X5 IR CI
Immagini applicative
The Room Product Setup Comb LMS
The Room Product Setup Comb LMS
| EAN | Numero SEG | Numero STK | Nr. EFO | Numero ELDAS |
|---|---|---|---|---|
| 4058075843868 | 1361095 | 2628026 | 1475264 | 919906630 |
