MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW | MANUAL CONTROL UNIT SELECT DALI-2 EXC TW | LEDVANCE

MANUAL CONTROL UNIT SELECT DALI-2 EXC TW

MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW

GTIN: 4058075837522 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Funzionamento semplice e intuitivo
Dimmerazione manuale, commutazione e salvataggio delle impostazioni di luce
Regolazione individuale del livello di luminosità e della temperatura del colore
Copertura frontale intercambiabile con coperture dei pulsanti luminosi compatibili di BUSCH-JÄGER, GIRA, JUNG, SCHNEIDER, BERKER, SIEMENS
È possibile impostare il comportamento dopo l'interruzione dell'alimentazione
Funzionamento con alimentazione di rete (modalità attiva) o alimentazione DALI (modalità passiva)
Disponibile telaio per montaggio superficiale opzionale
Compatibile con il sistema di gestione della luce LEDVANCE VIVARES DALI (apparecchi di illuminazione LEDVANCE DALI)

Aree di applicazione

Soluzione monolocale con massimo 4 vani di accesso
Sale riunioni e conferenze
Ristoranti
Illuminazione di negozi
Case private

Caratteristiche del prodotto

Dispositivo di controllo DALI-2 per installazione in scatole da incasso standard
Manopola rotante per il controllo manuale della luce
È possibile collegare in parallelo fino a 4 dispositivi di controllo per creare più punti di controllo
Sincronizzazione automatica tra i punti di controllo
Numero di luci DALI per unità di controllo: fino a 25
Lunghezza del cavo di controllo DALI: fino a 300 m

Riferimenti / Collegamenti

Per informazioni aggiornate consultare www.ledvance.it/lms

DATI ELETTRICI

Potenza nominale	2,70 W
Tensione nominale	100…240 V
Input current	48 mA
Corrente in uscita	65 mA
Frequenza di rete	50…60 Hz

DIMENSIONI E PESO

Lunghezza	80,00 mm
Larghezza	80,00 mm
Larghezza (incl. Apparecchi rotondi)	80.00 mm
Altezza	53,00 mm
Altezza (incl. Apparecchi cilin.)	53.00 mm
Sezione dei cavi, lato ingresso	0.5…1.5 mm²
Spellatura dei cavi in ingresso	6…7 mm
Peso prodotto	220,00 g

COLORI E MATERIALI

Colore del prodotto

bianco

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente	-20…+50 °C
t° max su punto di prova Tc	57 °C

Durata

Numero cicli accensione / spegnimento

30000

ALTRE CARATTERISTICHE DEL PRODOTTO

Numero di uscite di controllo	1
Numero di sensori CONNECTED (solo sensori con contact di commutazione di rete)	16
Numero massimo di driver collegati	25
App per la messa in servizio	Pronto per l'uso
App per lo strumento di controllo della luce	NO
Gruppi	1

CARATTERISTICHE

Dimmerabile	Sì
Interfaccia per la regolazione	DALI-2
Campo di regolazione	1…100 %
Tipo di installazione	Integrated in flush device box

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE, UKCA, EAC
Classe di sicurezza	II
Grado di protezione	IP20

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075837522	Astuccio 1	102 mm x 112 mm x 55 mm	264.00 g	0.63 dm³
4099854334627	Cartone di spedizione 30	320 mm x 320 mm x 250 mm	8478.00 g	25.60 dm³

Immagine del prodotto	Nome del prodotto	EAN
	SURFACE MOUNT FRAME	4058075843561

Istruzioni per l'uso / istruzioni di sicurezza
MCU SELECT DALI-2

Guida completa all'installazione
Application guide MCU SELECT DALI-2 controllers

Informazioni legali
Legal Insert DALI COMPONENTS

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
MCU DALI

PDF (275.99 KB)

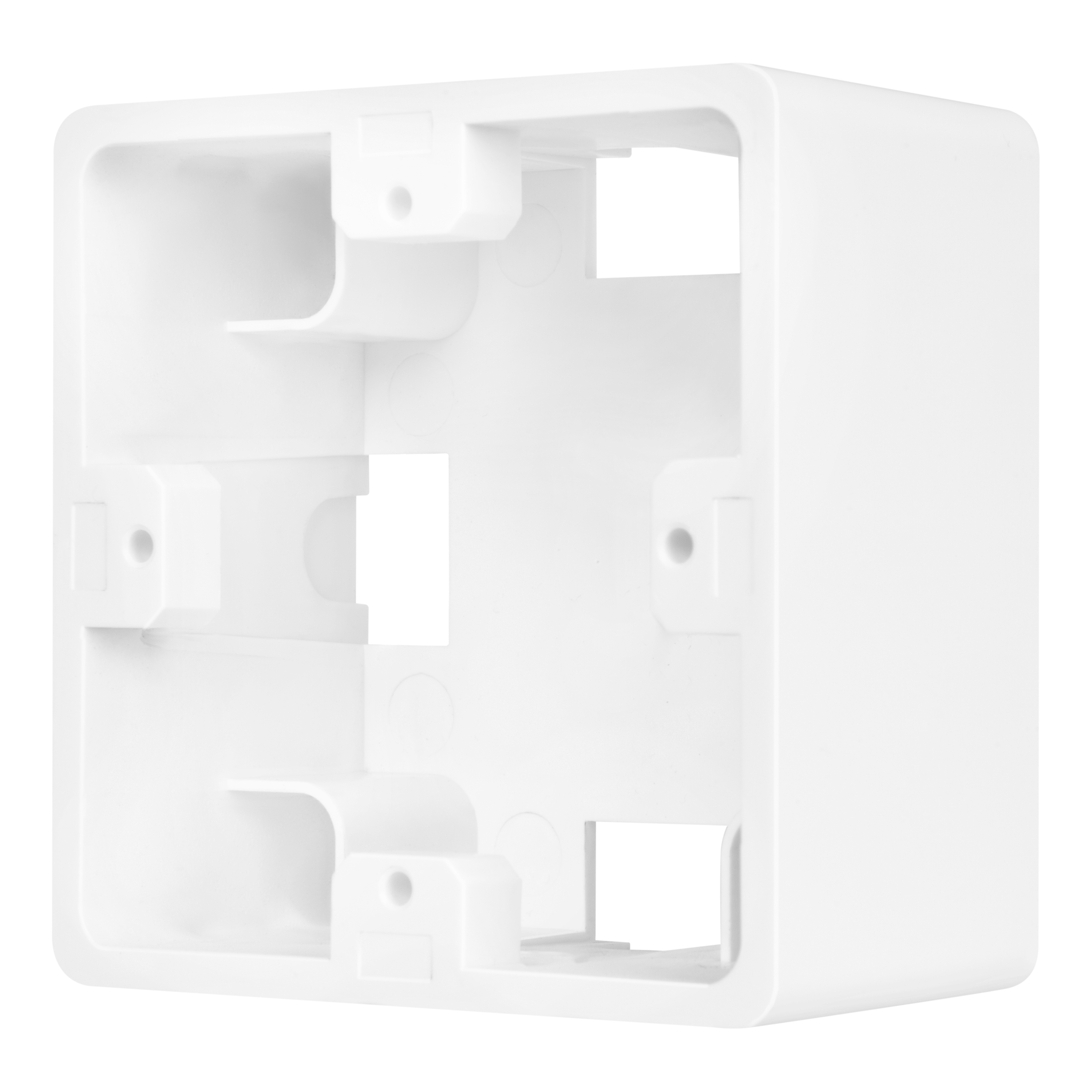

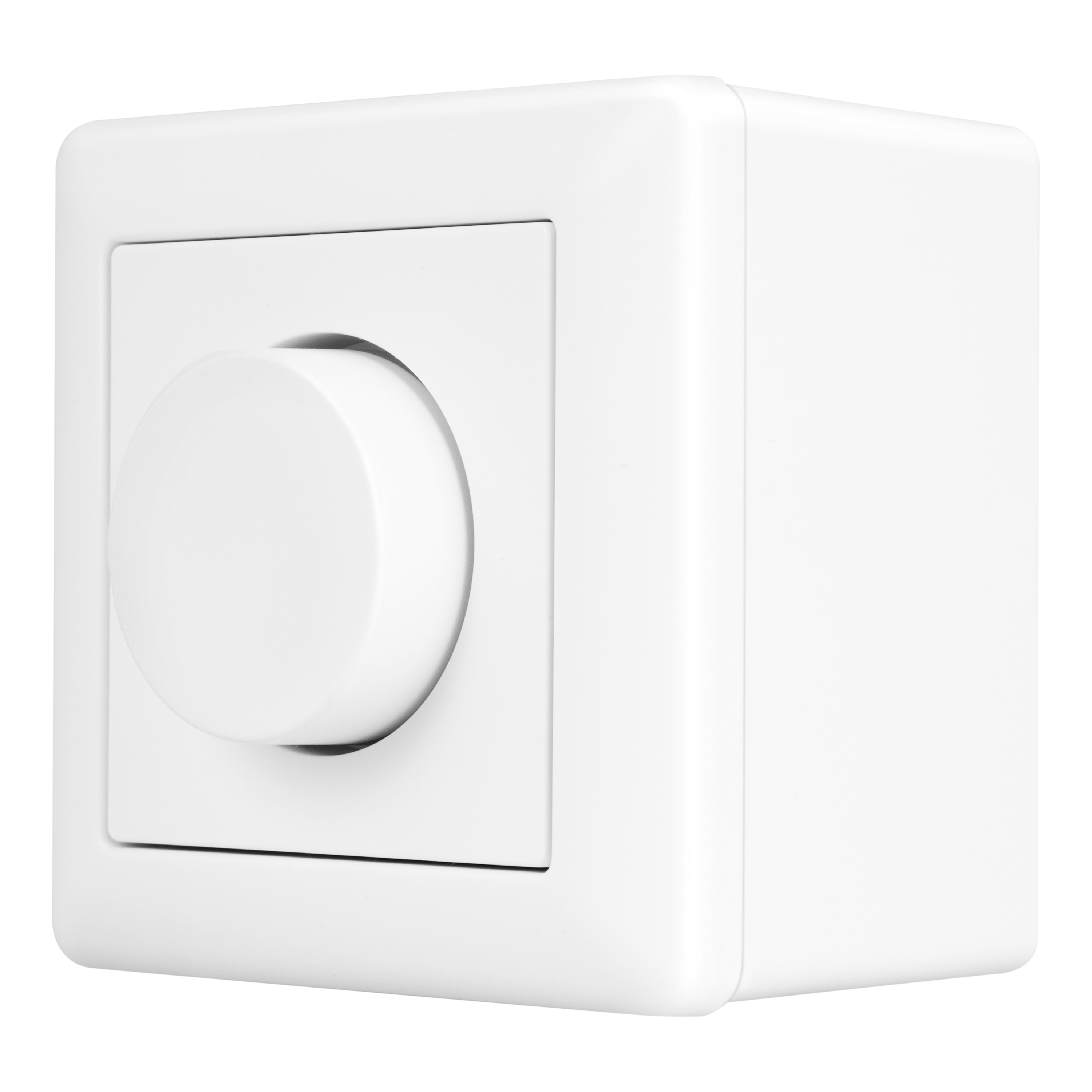

Immagine del prodotto: sfondo bianco, diagonale
SURFACE MOUNT FRAME + MCU SELECT DALI-2 EXC TW

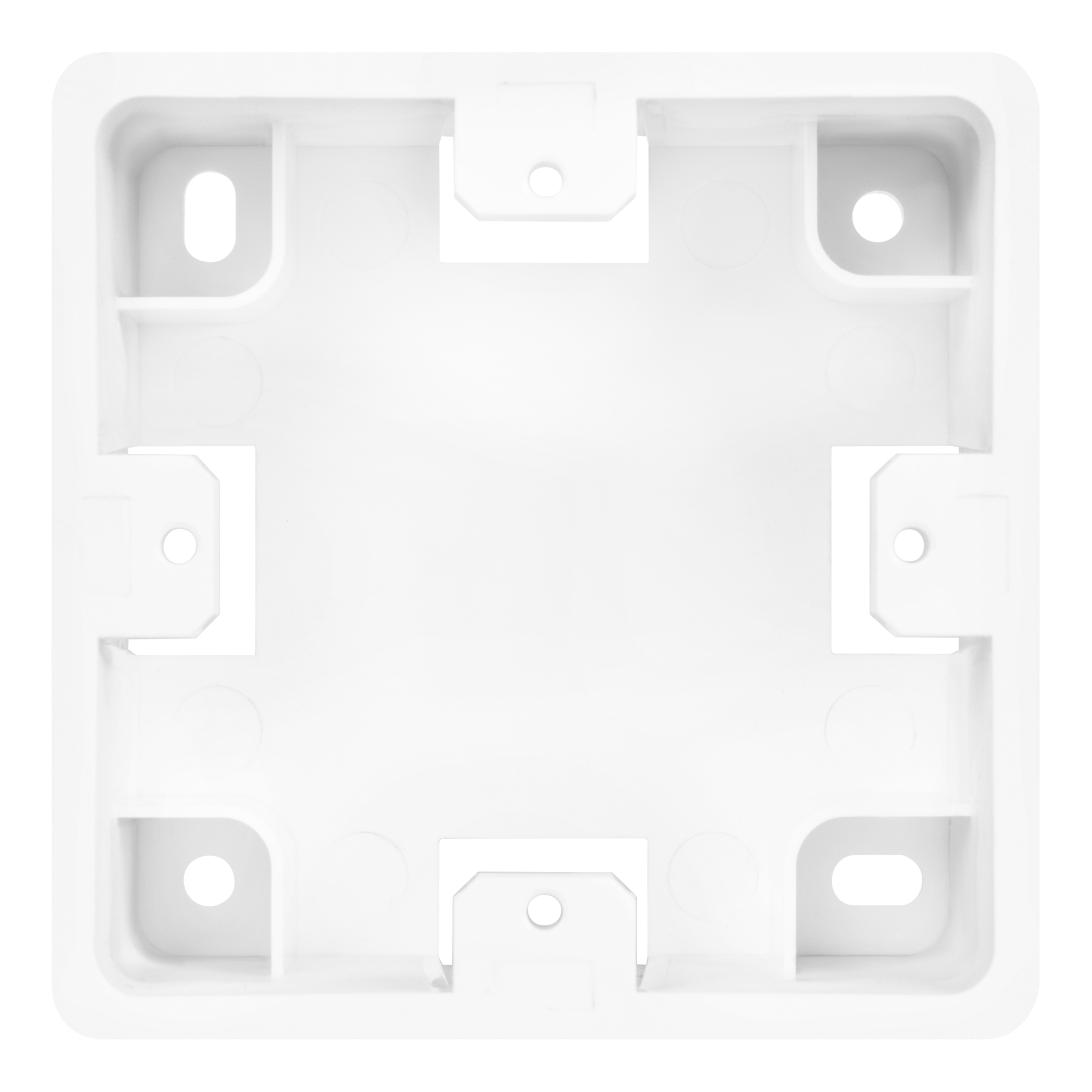

Immagine del prodotto: sfondo bianco, diagonale
SURFACE MOUNT FRAME + MCU SELECT DALI-2 EXC TW

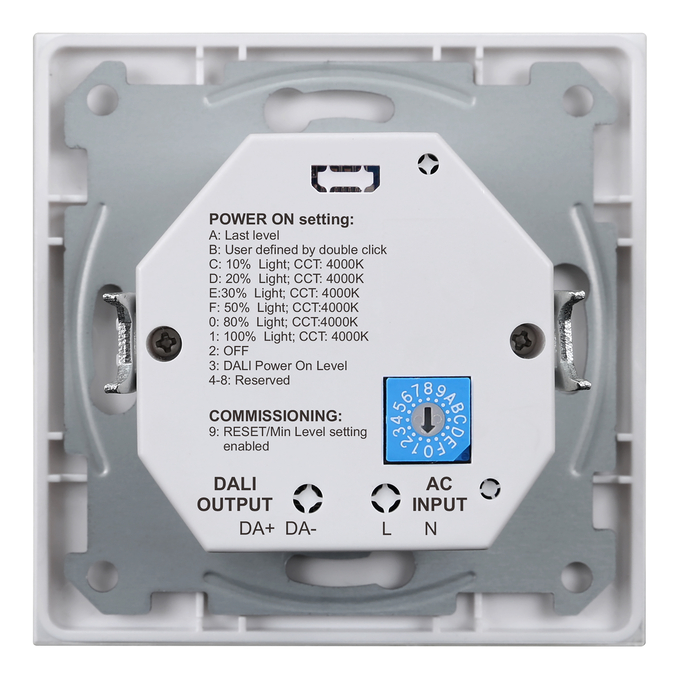

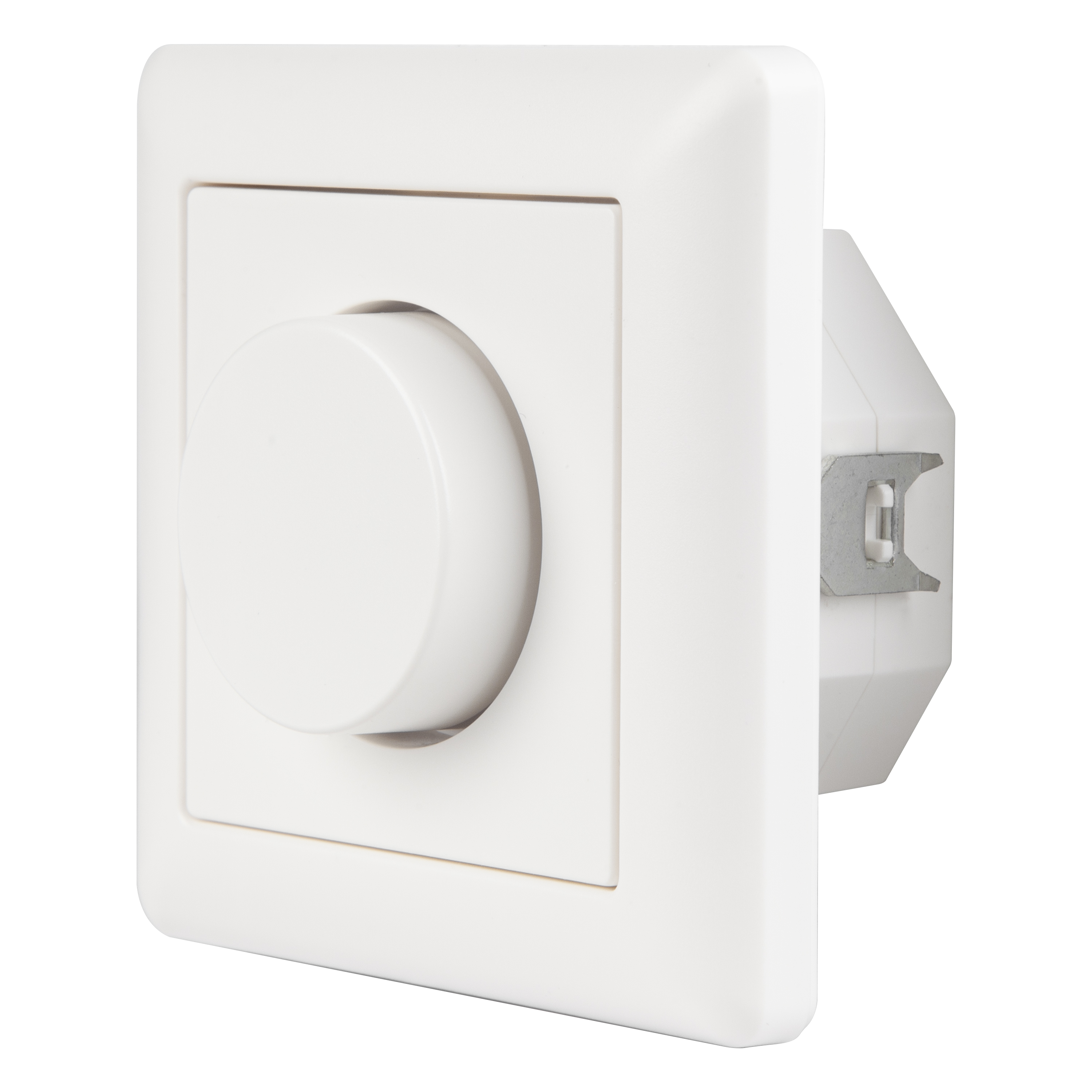

Immagine del prodotto: sfondo bianco, verticale
MCU SELECT DALI-2 EXC TW

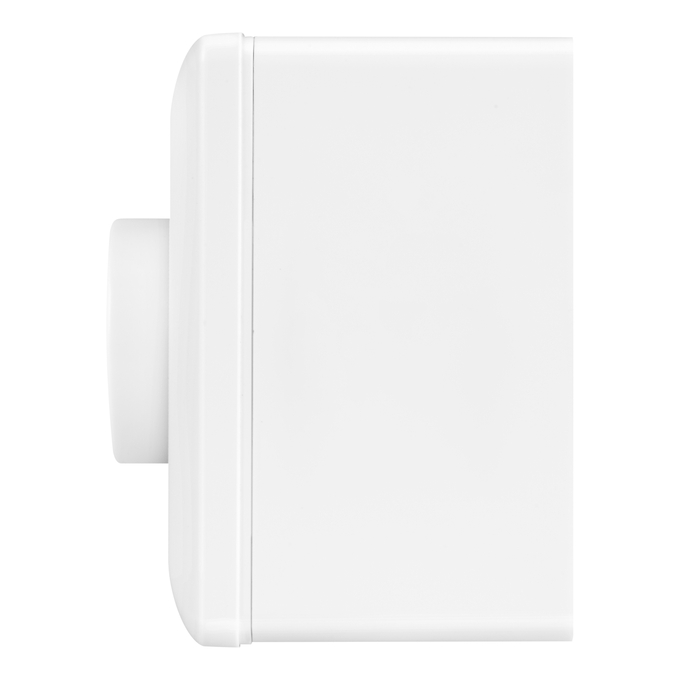

Immagine del prodotto: sfondo bianco, verticale
SURFACE MOUNT FRAME + MCU SELECT DALI-2 EXC TW

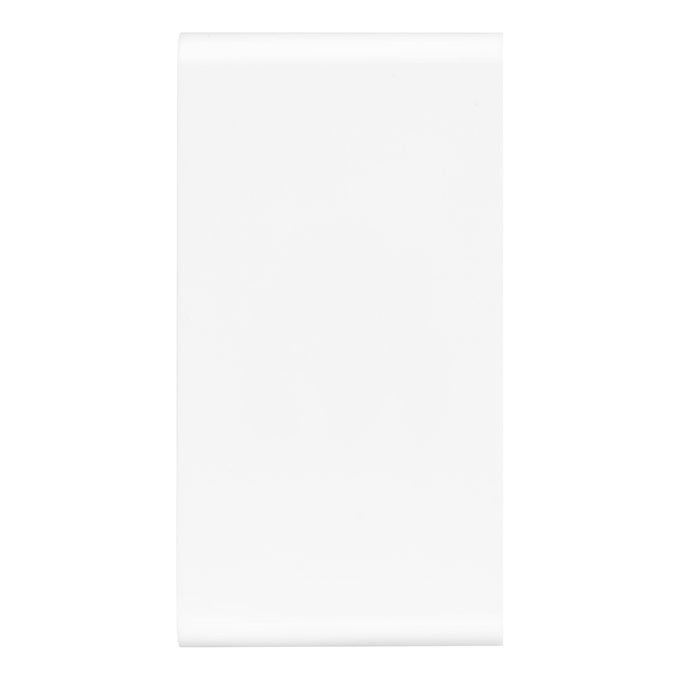

Immagine del prodotto: sfondo bianco, verticale
SURFACE MOUNT FRAME + MCU SELECT DALI-2 EXC TW

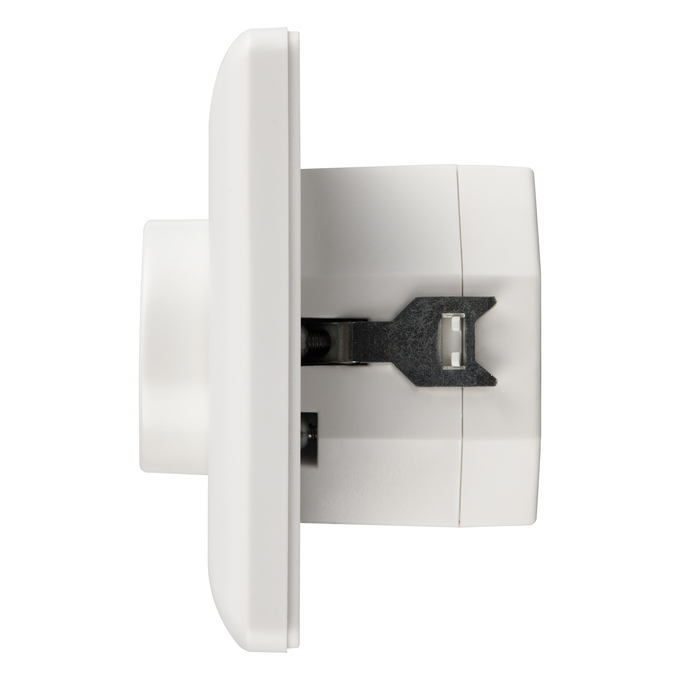

Immagine del prodotto: sfondo bianco, spaziale
MCU SELECT DALI-2 EXC TW

Disegno del profilo del prodotto con lettere
MCU SELECT DALI-2 EXC TW

Disegno del profilo del prodotto con numeri
MCU SELECT DALI-2 EXC TW

Disegno del profilo del prodotto - tecnica
MCU SELECT DALI-2 EXC TW

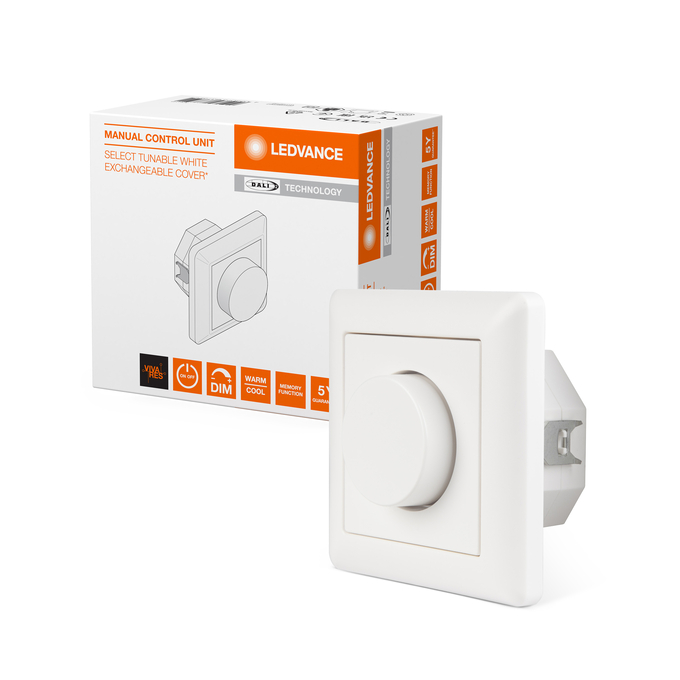

Scatto combinato = Scatto Product Beauty + immagine della confezione
FC Control Unit Select TW E DALI

JPG (647.69 KB)

Immagine della confezione, frontale
FC Control Unit Select TW E DALI

JPG (677.21 KB)

Immagine della confezione, spaziale
FC Control Unit Select TW E DALI

JPG (805.29 KB)

Informazioni catalogo 1
MCU SELECT DALI-2

Informazioni catalogo 2
MCU SELECT DALI-2

Informazioni catalogo 3
MCU SELECT DALI-2

CAD STEP 3D
MCU SELECT DALI-2 EXC TW

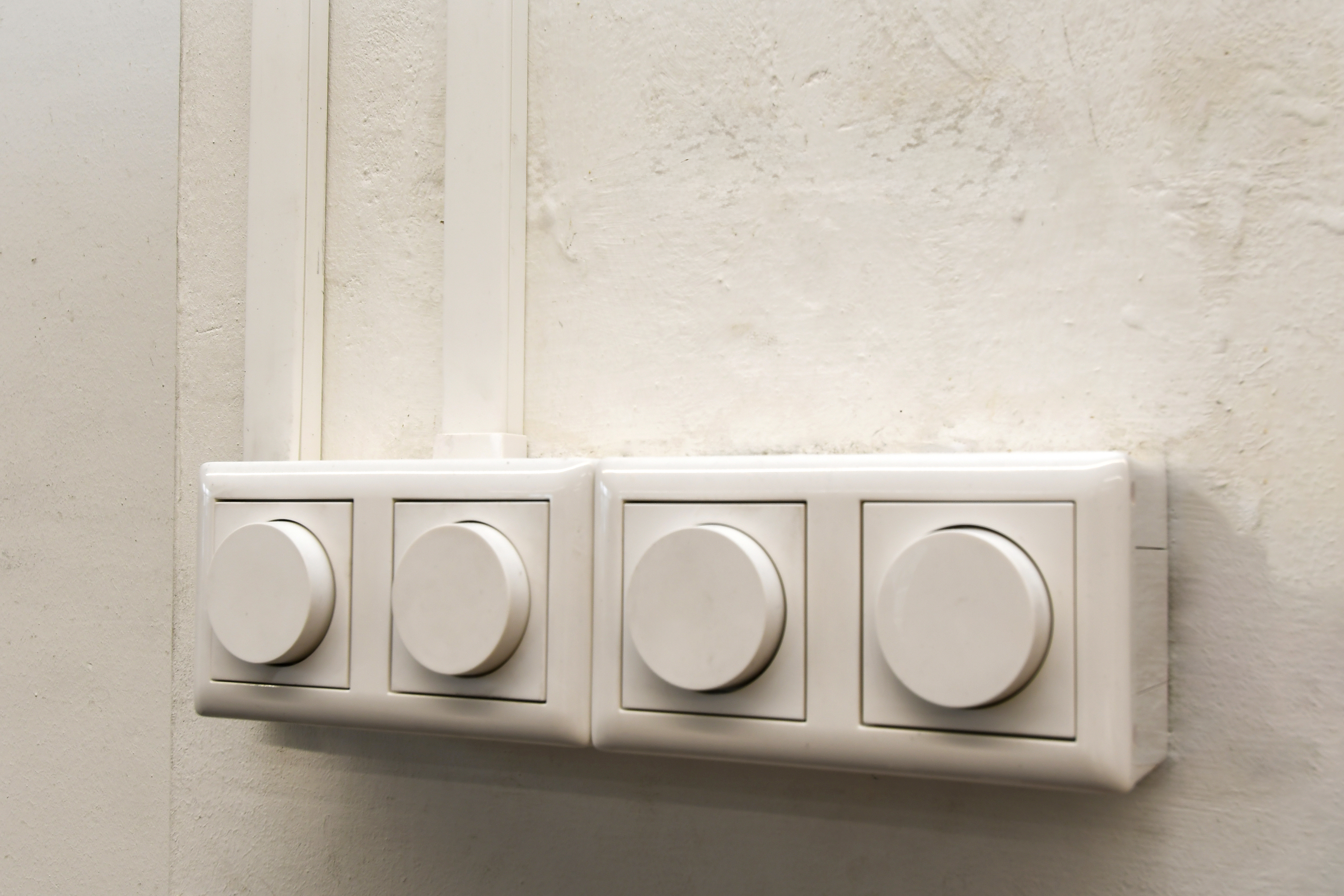

Immagini applicative
Casestudy Klinkers - Industry

EAN	Numero SEG	Numero STK	Nr. EFO	Numero ELDAS
4058075837522	1361085	2628014	1475252	919076130
