RELAY DALI-2 CEILING MOUNTING
RELAY DALI-2 CEILING MOUNTING
GTIN: 4099854709135
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Semplice integrazione di apparecchi di illuminazione non dimmerabili nei sistemi DALI
- Comportamento di accensione configurabile
- Limitatore di corrente integrato
- Protezione da sovratemperatura per un funzionamento sicuro
- Supporta la protezione da sovratensione per una lunga durata del prodotto
- Commutazione a passaggio per lo zero
- Compatibile con il sistema di gestione della luce LEDVANCE VIVARES DALI
Aree di applicazione
- Integrazione di apparecchi di illuminazione non dimmerabili nei sistemi di illuminazione DALI (DT7)
Caratteristiche del prodotto
- Terminale premontato con funzione di scarico della trazione per installazioni flessibili del prodotto
- Suitable for high inrush currents up to 350 A
- Soddisfa i requisiti per il tipo di dispositivo DALI 7 - funzione di commutazione
- Switching of non-dimmable loads up to 16 A via DALI
- Adatto per carichi con elevata corrente di spunto (> 100 A)
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
Riferimenti / Collegamenti
- Per informazioni aggiornate consultare www.ledvance.it/lms
DATI ELETTRICI
| Potenza nominale | 3000,00 W |
| Tensione nominale | 230 V |
| Tipo di corrente | Corrente alternata (CA) |
| Corrente nominale | 16 A |
| Corrente di innesco | 350 A |
| Frequenza di rete | 50…60 Hz |
DIMENSIONI E PESO
| Lunghezza | 120,00 mm |
| Larghezza | 30,00 mm |
| Larghezza (incl. Apparecchi rotondi) | 30.00 mm |
| Altezza | 22,00 mm |
| Altezza (incl. Apparecchi cilin.) | 22.00 mm |
| Sezione dei cavi, lato ingresso | 0.5…1.5 mm² |
| Sezione dei cavi, lato uscita | 0.5…2.5 mm² |
| Spellatura dei cavi in ingresso | 8.5…9.5 mm |
| Spellatura dei cavi in uscita | 8.5…9.5 mm |
| Peso prodotto | 54,00 g |
COLORI E MATERIALI
| Colore del prodotto | bianco |
| Materiale del corpo | Policarbonato (PC) |
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
| Temperatura ambiente | -20…+60 °C |
| t° max su punto di prova Tc | 65 °C |
Durata
| Numero cicli accensione / spegnimento | 100000 |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Nota a pié pag. utilizzata per prodotto | Available from December 2025 |
| Numero di uscite di controllo | 1 |
CARATTERISTICHE
| Dimmerabile | Sì |
| Interfaccia per la regolazione | DALI-2 |
| Protezione contro il surriscaldamento | Reversible |
| Tipo di installazione | Montaggio indipendente |
| Protezione da inversione di polarità | Sì |
| Sovratensore | Sì |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, UKCA |
| Classe di sicurezza | II |
| Grado di protezione | IP20 |
DATI LOGISTICI
| Temperatura di stoccaggio | -20…+75 °C |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854709135 | Astuccio 1 |
33 mm x 163 mm x 24 mm | 66.00 g | 0.13 dm³ |
| 4099854709142 | Cartone di spedizione 100 |
337 mm x 257 mm x 184 mm | 6770.00 g | 15.94 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
RELAY DALI 2 CM
RELAY DALI 2 CM
Informazioni legali
Safety Insert G11201420
Safety Insert G11201420
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
Legal Insert G11185544
Legal Insert G11185544
Dichiarazioni di conformità
CE declaration RELAY DALI-2
CE declaration RELAY DALI-2

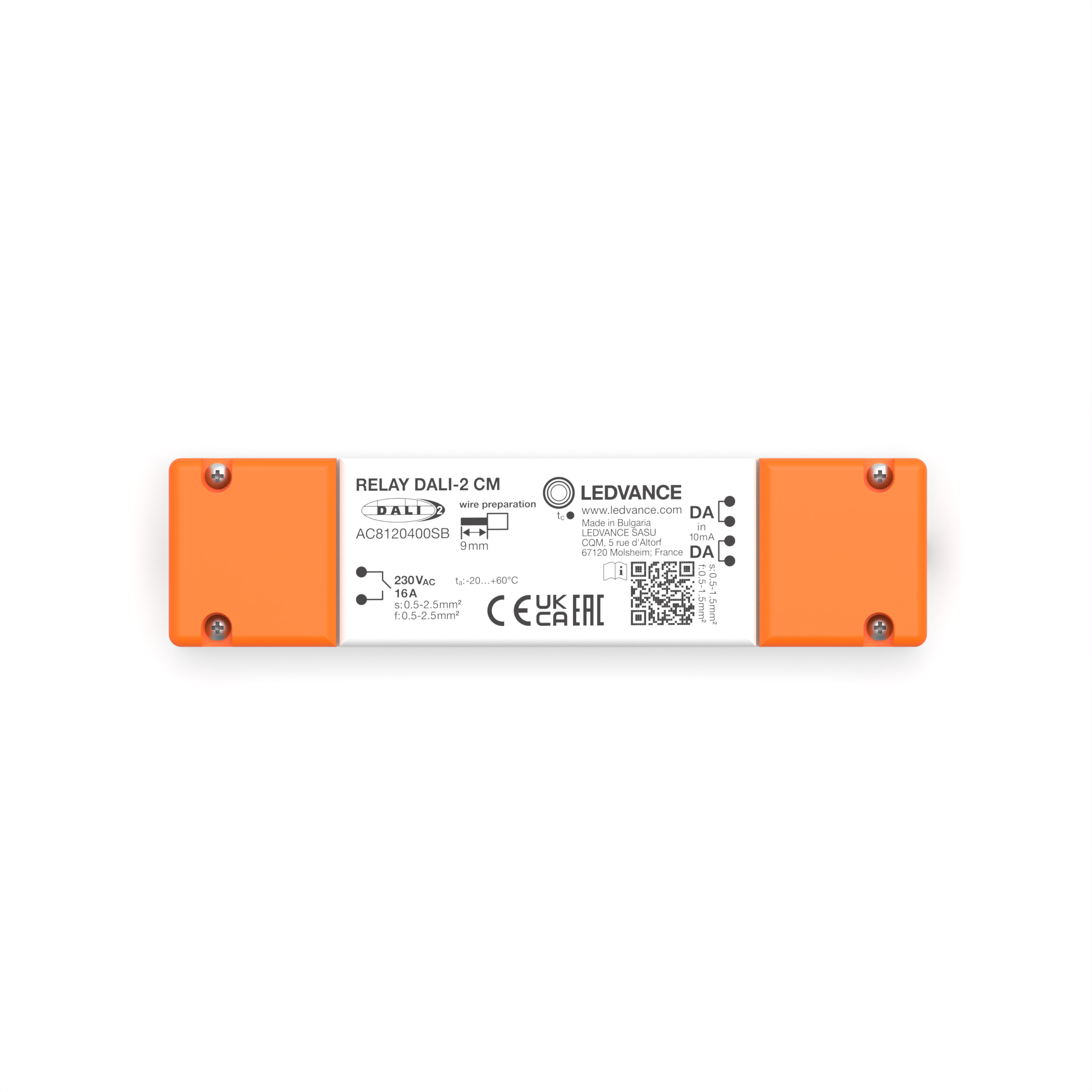

Immagine del prodotto: sfondo bianco, verticale
