DALI SENSOR LS/PD CI G2

DALI SENSOR LS/PD CI G2

GTIN: 4062172072083 BORSA / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Flat design, very small structural height
Simple and fast installation via wire springs
DALI-2 certified
DALI Bus powered (No mains connection necessary)
Multiple sensors connectable to the same DALI line
Presence detection angle adjustable between 40…90° via integrated shutters
Integreatable in light- and building management systems supporting DALI-2 sensors

Aree di applicazione

Suitable for indoor applications
Individual offices
Open-plan offices
Classrooms
Conference rooms
Corridors

Caratteristiche del prodotto

Light and presence sensor for ceiling integration
Presence detection via passive IR element
Light sensor operating range: 20…800 lx (measured at sensor)
Mounting height: 2…5 m
Function indicator with two-color LED
Ceiling installation adapter

Apparecchiatura / Accessori

Suitable for many OSRAM DALI control systems

DATI ELETTRICI

Potenza nominale	0,10 W
Tensione nominale	16 V
Frequenza di rete	0 Hz

DIMENSIONI E PESO

Lunghezza	80,00 mm
Larghezza	80,00 mm
Larghezza (incl. Apparecchi rotondi)	80.00 mm
Altezza	55,00 mm ¹⁾
Altezza (incl. Apparecchi cilin.)	55.00 mm
Diametro	80,0 mm
Peso prodotto	95,00 g

¹⁾ h1

COLORI E MATERIALI

Colore del prodotto

bianco

TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO

Temperatura ambiente

-20…+50 °C

CARATTERISTICHE

Dimmerabile	No
Interfaccia per la regolazione	DALI-2
Massima altezza di installazione	5 m
Area di rilevamento	6 m
Angolo di rilevamento	40…90 °
Tipo di installazione	Incasso
Area di lavoro del sensore luminoso	20…800 lx

CERTIFICATI, NORME E DIRETTIVE

Marchi di approvazione	CE
Classe di sicurezza	II
Grado di protezione	IP20

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	0 mg
Quantità di terre rare	0 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4062172072083	BORSA 1	128 mm x 37 mm x 27 mm	49.00 g	0.13 dm³
4062172072090	Cartone di spedizione 10	217 mm x 217 mm x 180 mm	1175.00 g	8.48 dm³

Istruzioni per l'uso / istruzioni di sicurezza
DALI2 SENSOR LS/PD CI

Dichiarazioni di conformità
DALI G2 CE 4202657 190320

EU Data Act
Connected Products and Related Software and Services

PDF (346.28 KB)

Immagine del prodotto: sfondo bianco, diagonale
505403_DALI LS/PD CI

Disegno del profilo del prodotto con lettere
505281_DALI LS/PD CI

Disegno del profilo del prodotto con numeri
505275_DALI LS/PD CI

Disegno del profilo del prodotto, fronte, senza dimensioni
505287_DALI LS/PD CI

Informazioni catalogo 1
Vivares sensor table

Immagini applicative

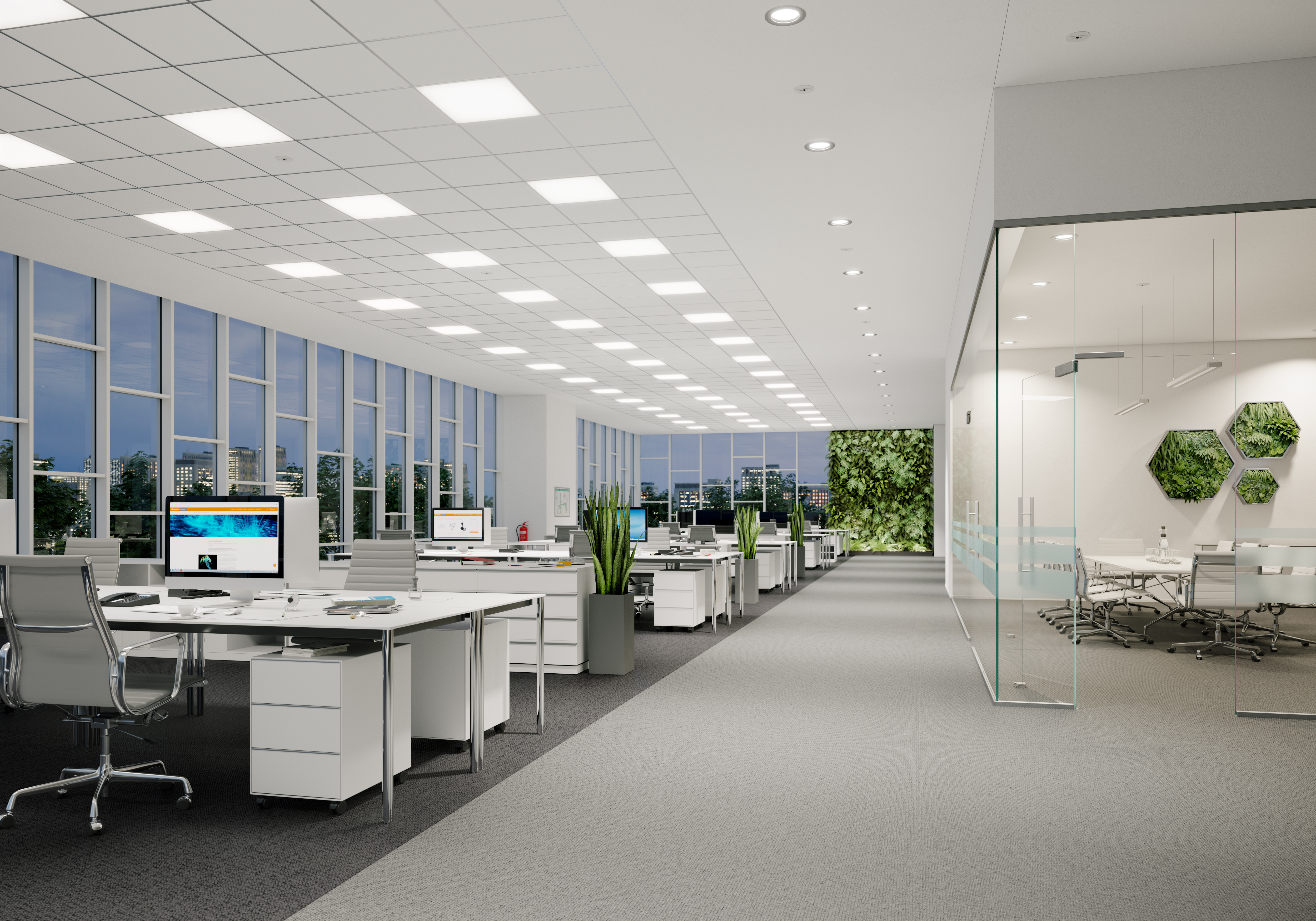

VIVARES DALI Open Office

Immagini applicative
Show: Lab with VIVARES DALI

Immagini applicative
Show: Lab with VIVARES DALI -2-

Immagini applicative
Show: Lab with VIVARES DALI - 3-

EAN	Numero SEG	Numero ELDAS
4062172072083	7985350	535954400
