Phase out
DALI HIGHBAY ADAPTER

DALI HIGHBAY ADAPTER

GTIN: 4008321774132 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Sensor integration in DALI
  • Embedding of HIGH BAY and VISION motion sensors into DALI
  • Extended terminal section enables mains looping
  • Daylight-dependent control with automatic shutdown in aquate daylight
  • DALI based light management system integrable into building management systems
  • Flexible addressing via DALI
Aree di applicazione
  • Industry
  • Production halls
  • Sports halls
  • Logistic centers
  • Areas with high ceilings
  • Connection of light and presence sensors in DALI systems
  • Suitable for indoor installations
  • Production and assembly facilities
  • Open-plan offices, corridors and storage rooms
  • Corridors
  • Strip lighting in factory halls
Caratteristiche del prodotto
  • DALI adapter for HIGH BAY and VISION sensor
  • Direct connection to DALI
  • Connection via screwless push wire terminals
  • Light sensor working range: 20…800 lx (measured at sensor)
  • Integrated light sensor
  • Suitable for through wiring
  • Suitable for daylight-dependent control
  • Light regulation for mounting heights of up to 13 m
  • Power supply for coupler from DALI
  • Integration into BMS systems
Apparecchiatura / Accessori
  • Blind cover included
  • Suitable for the DALI Professional light control system
DATI ELETTRICI
Potenza nominale 0,10 W
Tensione nominale 20 V
Frequenza di rete 0 Hz
DIMENSIONI E PESO
Lunghezza 139,00 mm
Larghezza 118,00 mm
Larghezza (incl. Apparecchi rotondi) 118.00 mm
Altezza 37,00 mm
Altezza (incl. Apparecchi cilin.) 37.00 mm
Peso prodotto 74,00 g
COLORI E MATERIALI
Colore del prodotto bianco
TEMPERATURE E CONDIZIONI DI FUNZIONAMENTO
Temperatura ambiente 0…+50 °C
CARATTERISTICHE
Dimmerabile No
Interfaccia per la regolazione Mediante DALI
Massima altezza di installazione 13 m
Tipo di installazione Motaggio a soffitto
Area di lavoro del sensore luminoso 20…800 lx 1)
1) Approssimativamente, misurato al sensore
CERTIFICATI, NORME E DIRETTIVE
Marchi di approvazione CE
Classe di sicurezza II
Grado di protezione IP20
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4008321774132 Astuccio
1		 356 mm x 22 mm x 29 mm 266.00 g 0.23 dm³
4008321774149 Cartone di spedizione
20		 270 mm x 225 mm x 285 mm 2668.00 g 17.31 dm³
Istruzioni per l'uso / istruzioni di sicurezza
344177_Operating and Mounting Instructions_DALI HIGHBAY Adapter
PDF (269.04 KB)
Dichiarazioni di conformità
334811_Declaration of conformity – DALI PRO CONT-4 – DALI PRO PB Coupler – DALI PRO Sen
PDF (200.83 KB)
Immagine del prodotto: sfondo bianco, diagonale
341349_DALI HIGHBAY ADAPTER
TIF (22.12 MB)

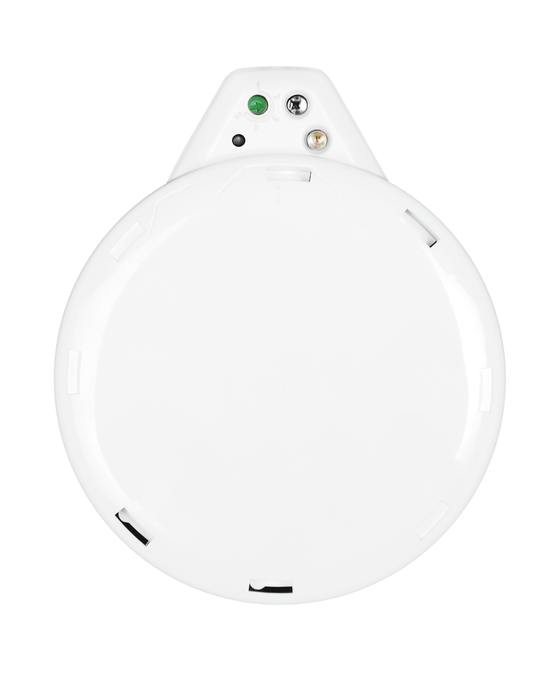

Immagine del prodotto: sfondo bianco, verticale
341350_DALI HIGHBAY ADAPTER
TIF (22.12 MB)
Disegno del profilo del prodotto con lettere
341353_DALI HIGHBAY ADAPTER
SVG (17.9 KB)
Disegno del profilo del prodotto con numeri
491710_5LZ904722 Dali Pro 9047 – Highbayadapter
SVG (12.41 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
341352_DALI HIGHBAY ADAPTER
SVG (12.54 KB)
EAN Numero SEG Numero STK Nr. EFO Numero ELDAS
4008321774132 7985089 2612538 4515533 919026400
