SP CBO FIX V 6W CPS DIM 60DEG IP65 WT

SPOT COMBO FIX

GTIN: 4058075845077 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Regolazione temperatura colore tramite interruttore sul retro dello spot
Selezione della potenza: regolazione della luminosità tramite un interruttore sul driver
Copribile con la maggior parte del materiale isolante

Aree di applicazione

Sostituzione diretta per faretti da incasso con lampade alogene
Illuminazione generale
Camere d'albergo e corridoi
Bar, ristoranti
Interni residenziali

Caratteristiche del prodotto

Interruttore temperatura colore (CCT): 2700 K, 3000 K, 4000 K
Disponibile opzione di selezione della potenza per scegliere tra 2 pacchetti lumen
Tipo di protezione: IP65 (lato anteriore)
Materiale alloggiamento: policarbonato (PC)
Dimmerabile (con molti dimmer standard, vedi anche www.ledvance.it/dim)

Apparecchiatura / Accessori

Già dotato di anello tondo bianco
Ulteriori anelli di copertura disponibili separatamente in forma rotonda e quadrata e in diversi colori

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	6 W / 4 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	27…19 mA
Corrente di innesco	0,86 A
Limit.corrente inrush T_h50	28 µs
Num. Max. di lum. su interruttore B16 A	40
Num. Max. di lum. su interruttore C10 A	40
Max. numero di apparecchi per interruttore magnetotermico C16	40
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 40 %
Classe di sicurezza	II
Modalità di funzionamento	Electronic control gear (ECG)

Dati fotometrici

Flusso luminoso	600 lm / 400 lm ¹⁾
Efficienza luminosa	92 lm/W ²⁾
Temperatura di colore	2700 K / 3000 K / 4000 K
Colore della luce (descrizione)	Bianco caldo, Bianco freddo
Indice di resa cromatica Ra	90
Standard Deviation of Color Matching	< 6 sdcm
Intensità luminosa	610 cd
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG1
Ampiezza fascio luminoso	60 °

¹⁾ 580 lm / 380 lm @3000K, 550 lm / 350 lm @2700K
²⁾ 97 lm/W / 95 lm/W a 3000 K, 92 lm/W / 88 lm/W a 2700 K

DIMENSIONI E PESO

Diametro	81,50 mm
Altezza	48,00 mm
Peso prodotto	190,00 g
Lunghezza del cavo	600 mm

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum\|Plastic
Materiale della copertura	Plastic
Materiale superficie che emette la luce	Plastica
Test filo incandescente (IEC 60695-2-12)	850 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+40 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale a pressione
Grado di protezione	IP65/IP20
Indice IK (resistenza agli urti) [PIM]	IK03
Dimmerabile	Sì
Type of dimming [GMS]	TAGLIO DI FASE
Montaggio tipo	Recessed
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Diametro del foro per il montaggio	68 mm
Profondità di incasso	48 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	50000 h ¹⁾
Durata L80/B10 @ 25 °C	35000 h ¹⁾
Durata L90/B10 @ 25 °C	18000 h
Numero cicli accensione / spegnimento	25000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	100 mA
ECG - Tensione di uscita	< 30 %
ECG - Lunghezza	100 mm
ECG - Larghezza	46,5 mm
ECG - Altezza	25,5 mm

SENSORE

Tipo di sensore

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00042-V01.01-EN
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075845077	Astuccio 1	77 mm x 107 mm x 98 mm	236.00 g	0.81 dm³
4058075845084	Cartone di spedizione 20	402 mm x 228 mm x 222 mm	5072.00 g	20.35 dm³

Immagine del prodotto	Nome del prodotto	EAN
	SP CBO RING FIX SQUARE BN	4099854099274
	SP CBO RING FIX SQUARE WT	4099854099304
	SP CBO RING FIX ROUND BK	4099854098406
	SP CBO RING FIX ROUND BN	4099854098437
	SP CBO RING FIX SQUARE BK	4099854099335

Istruzioni per l'uso / istruzioni di sicurezza
SP CBO FIX/ADJ V 6W CPS DIM60DEG IP65 WT

PDF (2.57 MB)

Informazioni legali
Legal Insert SPOT COMBO

PDF (2.56 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
SPOT COMBO GEN2

PDF (249.3 KB)

EPD
EPD EN SPOT COMBO GEN2

PDF (630.54 KB)

Immagine del prodotto: sfondo bianco, orizzontale
SPOT COMBO FIX Additional product images

JPG (989.84 KB)

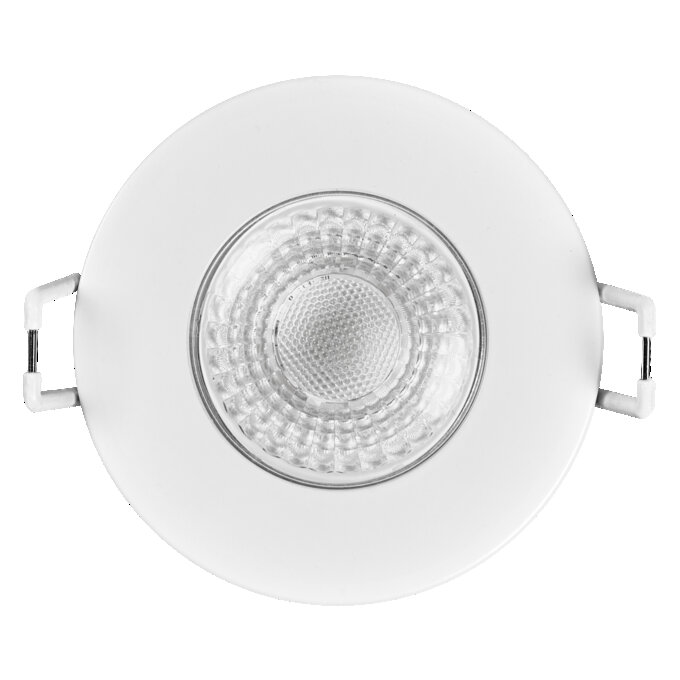

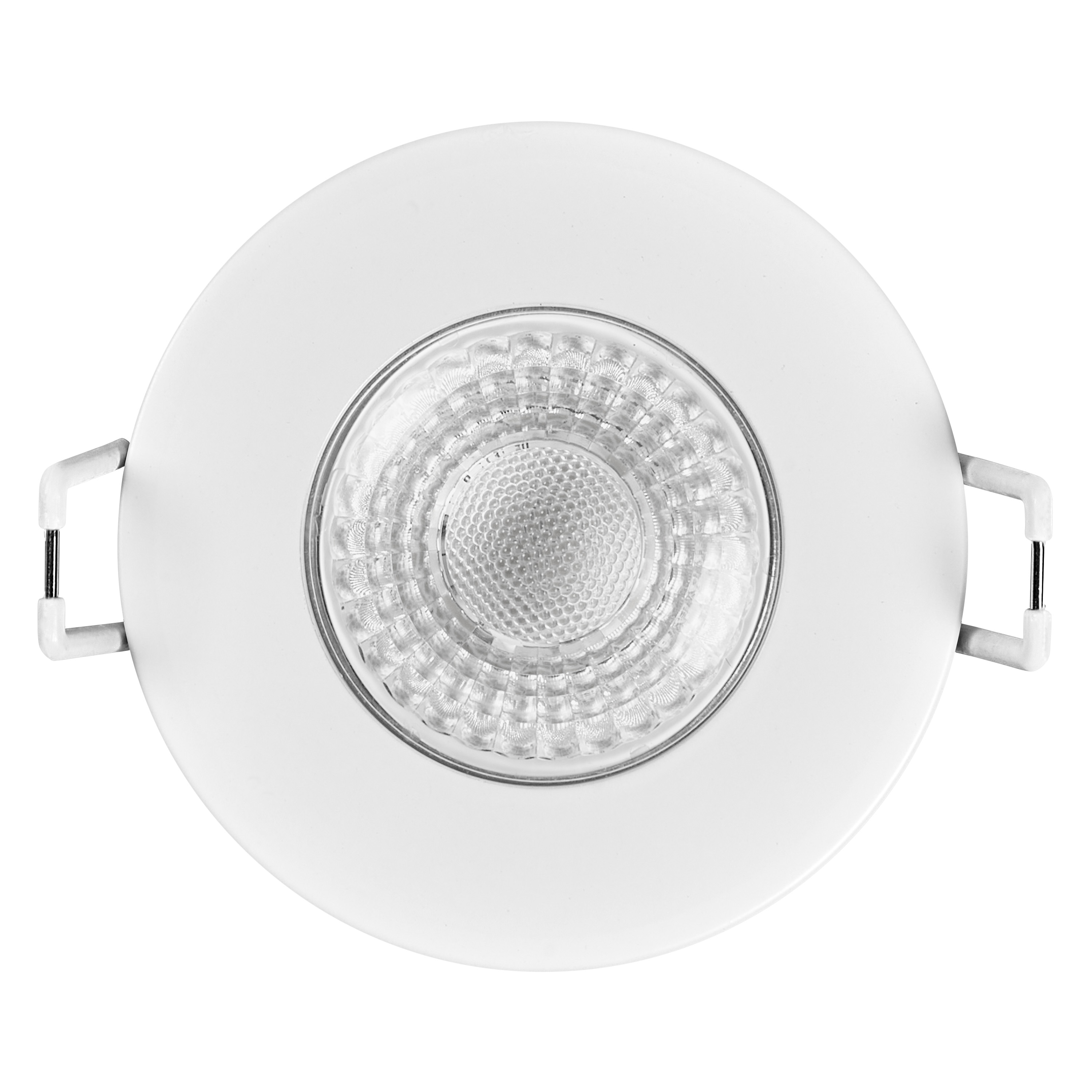

Immagine del prodotto: sfondo bianco, verticale
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

JPG (749.11 KB)

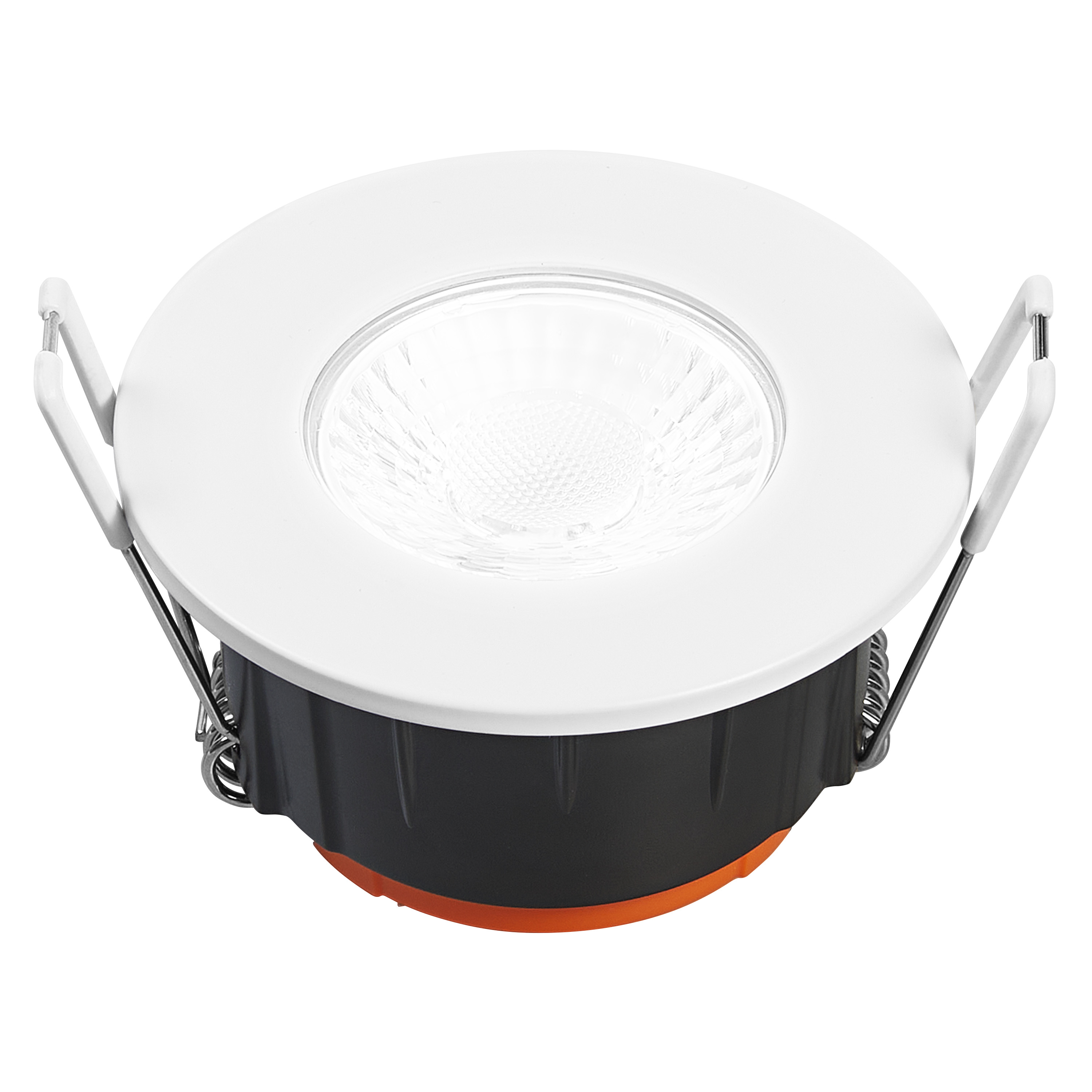

Immagine del prodotto: sfondo bianco, verticale, immagine alternativa
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

JPG (687.18 KB)

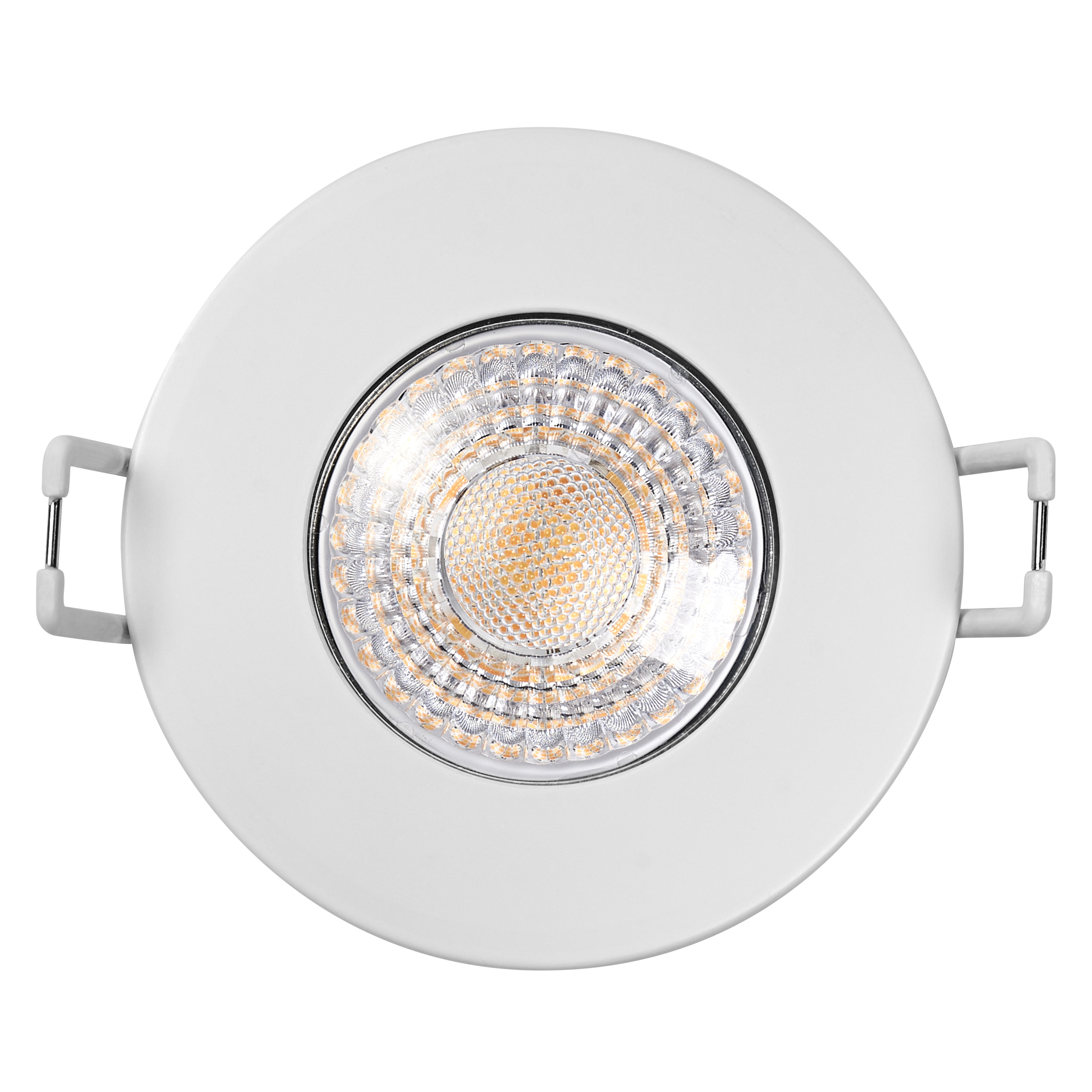

Immagine del prodotto: sfondo bianco, verticale, acceso
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

JPG (644.35 KB)

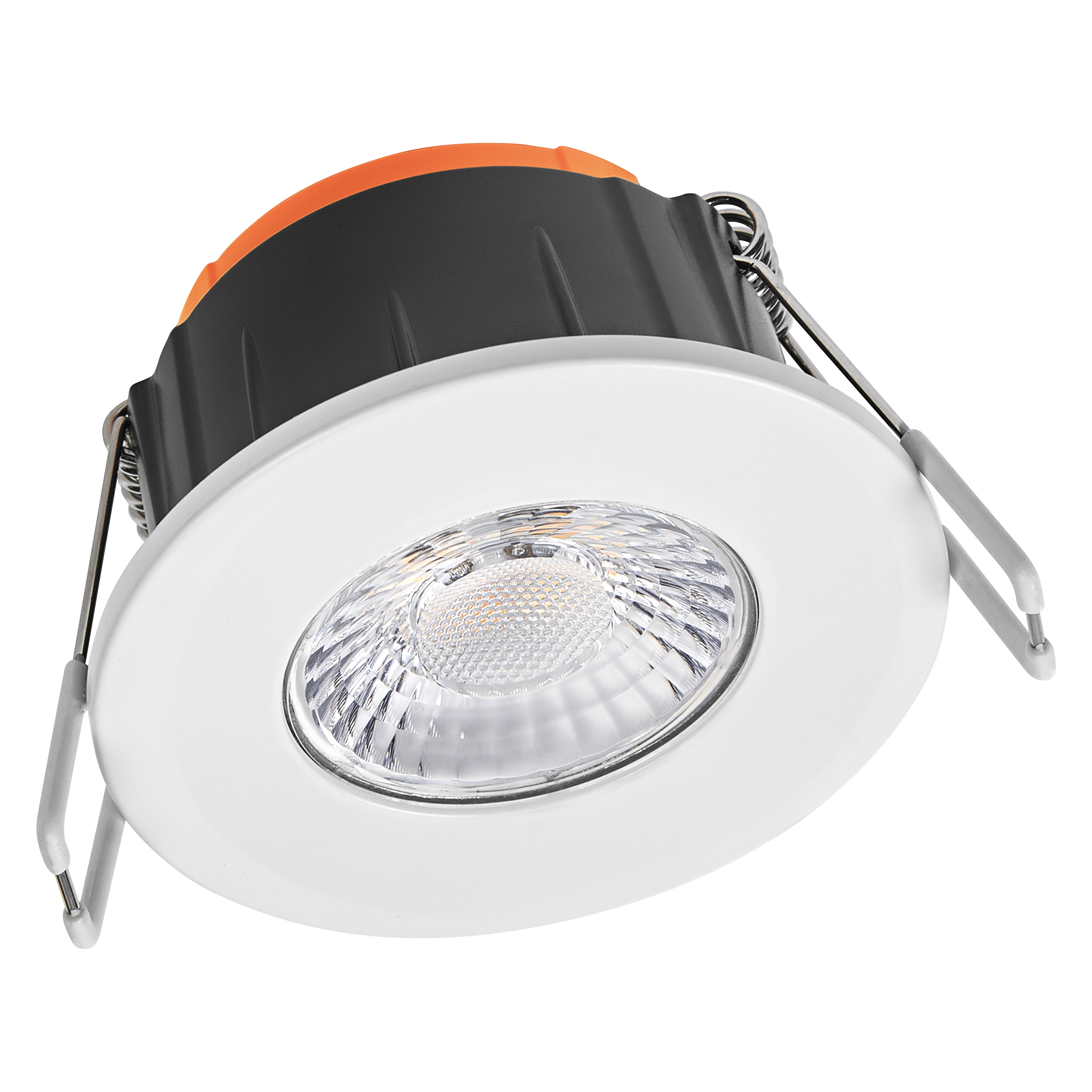

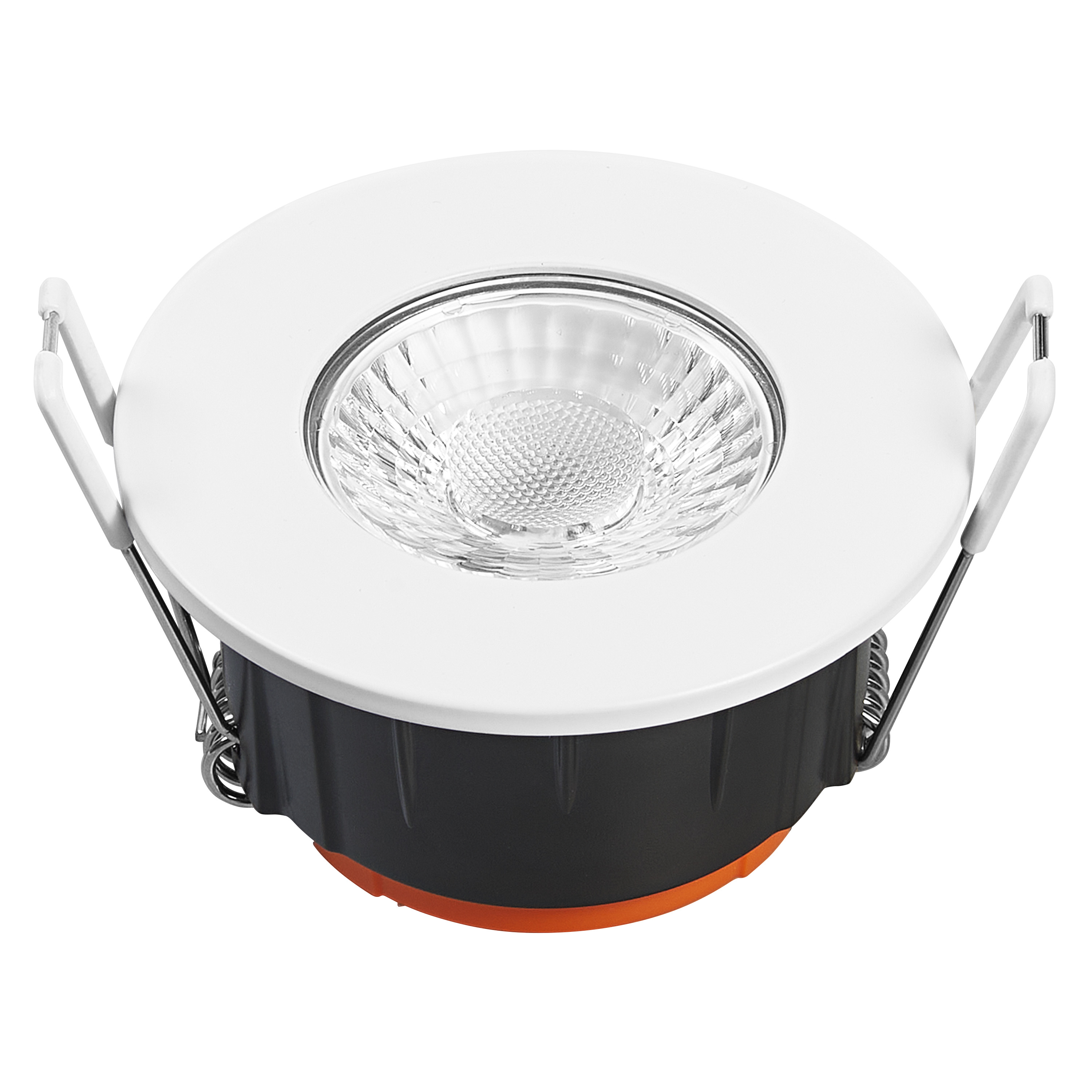

Immagine del prodotto: sfondo bianco, spaziale
SPOT COMBO FIX Additional product images

JPG (820.92 KB)

Disegno del profilo del prodotto con lettere
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

SVG (145.21 KB)

Disegno del profilo del prodotto con numeri
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

PNG (34.87 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
SP FIX3.6/5.5W927/30/40 60DEGIP65WT

SVG (270.34 KB)

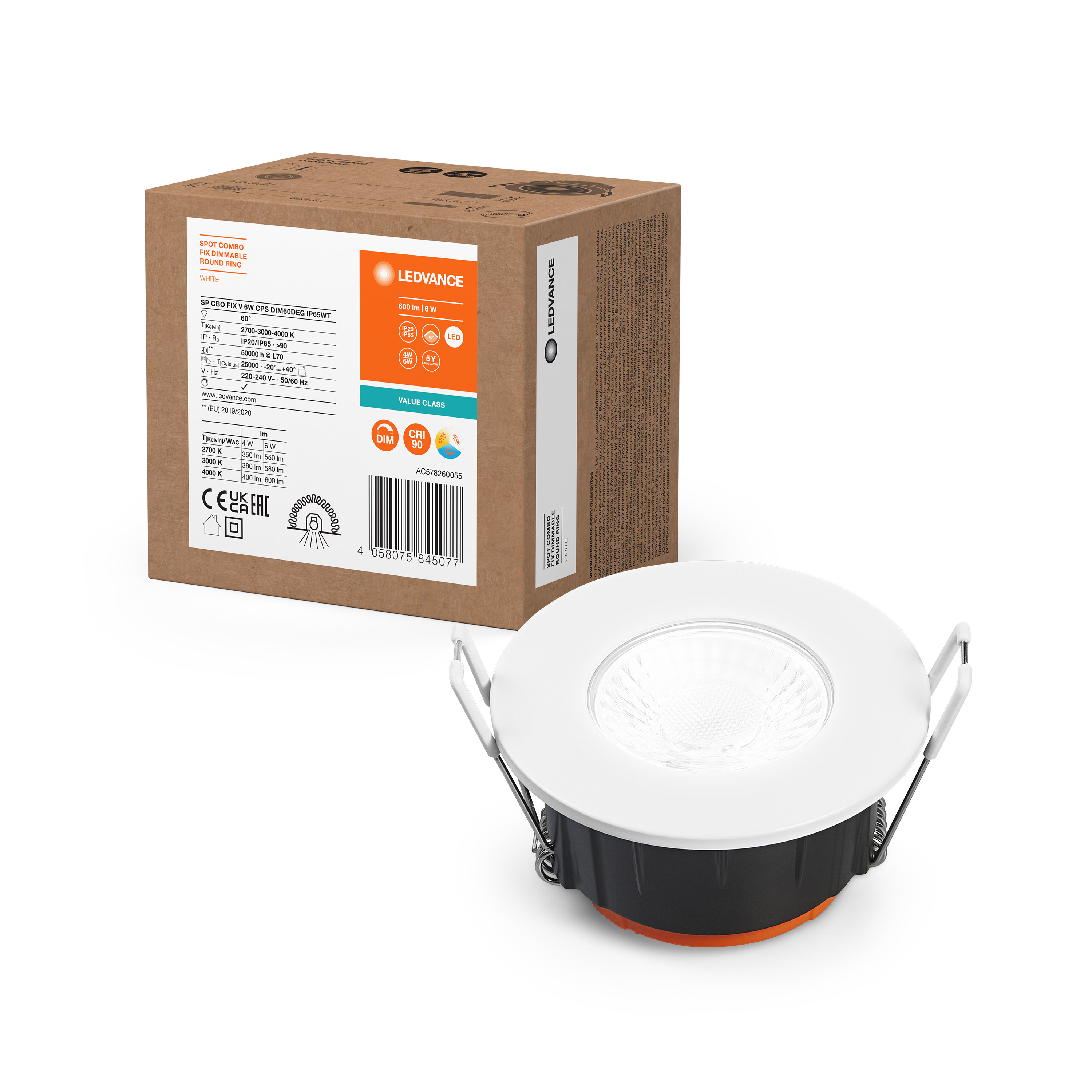

Scatto combinato = Scatto Product Beauty + immagine della confezione
SP CBO FIX 6W WT

JPG (965.99 KB)

Immagine della confezione, frontale
SP CBO FIX 6W DIM WT

JPG (950.16 KB)

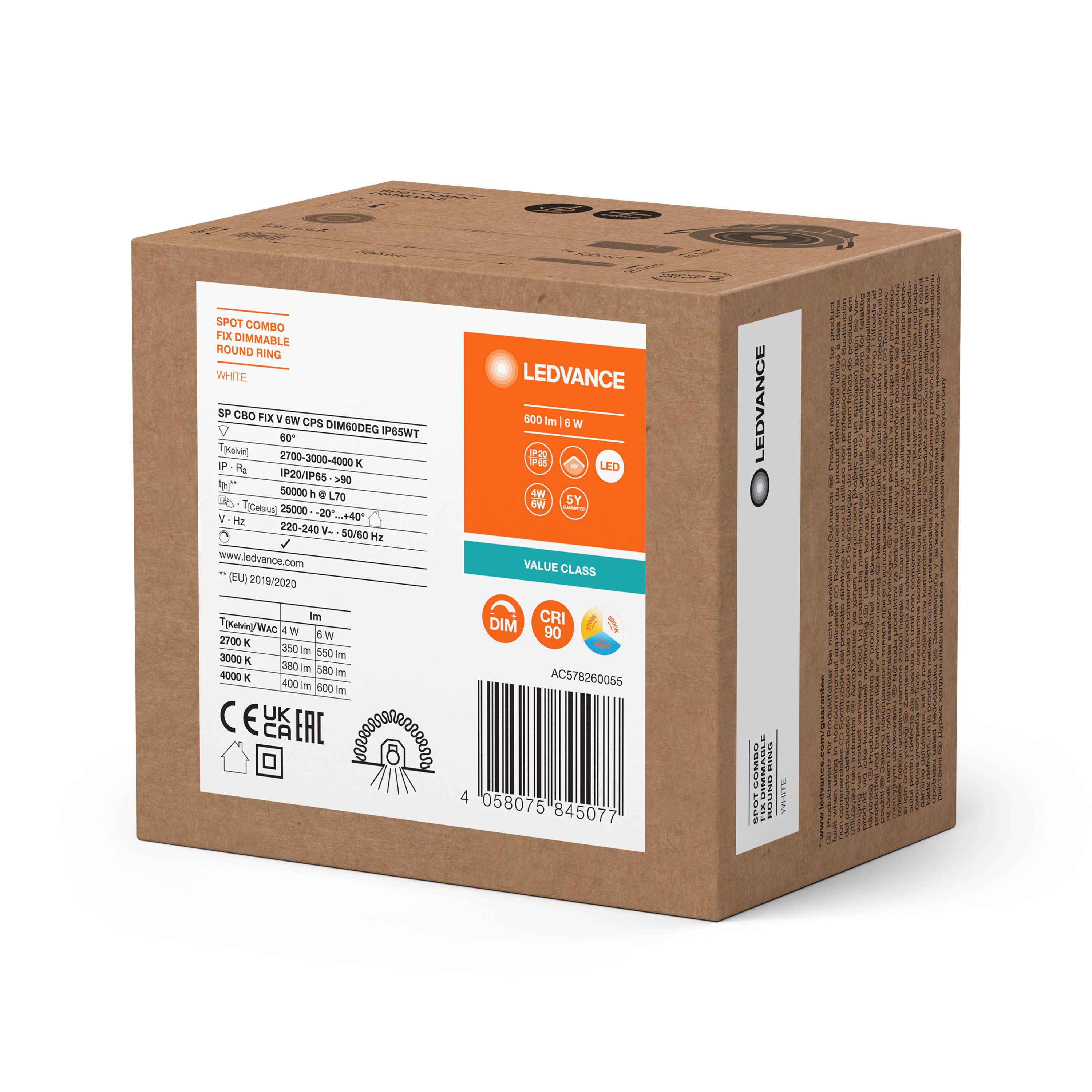

Immagine della confezione, spaziale
SP CBO FIX V 6W WT

JPG (1.21 MB)

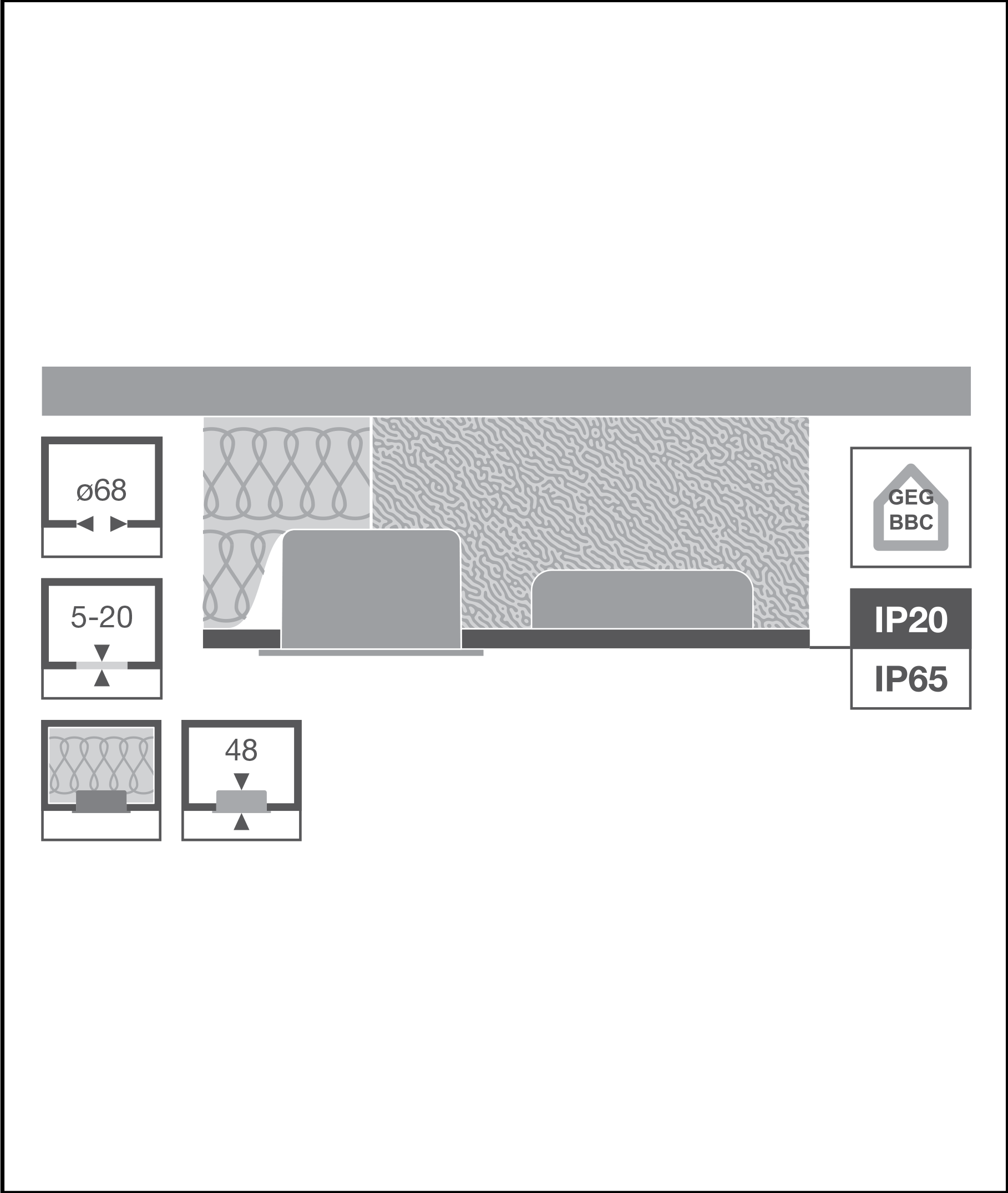

Informazioni catalogo 1
CIA 1 SPOT COMBO

PNG (255.13 KB)

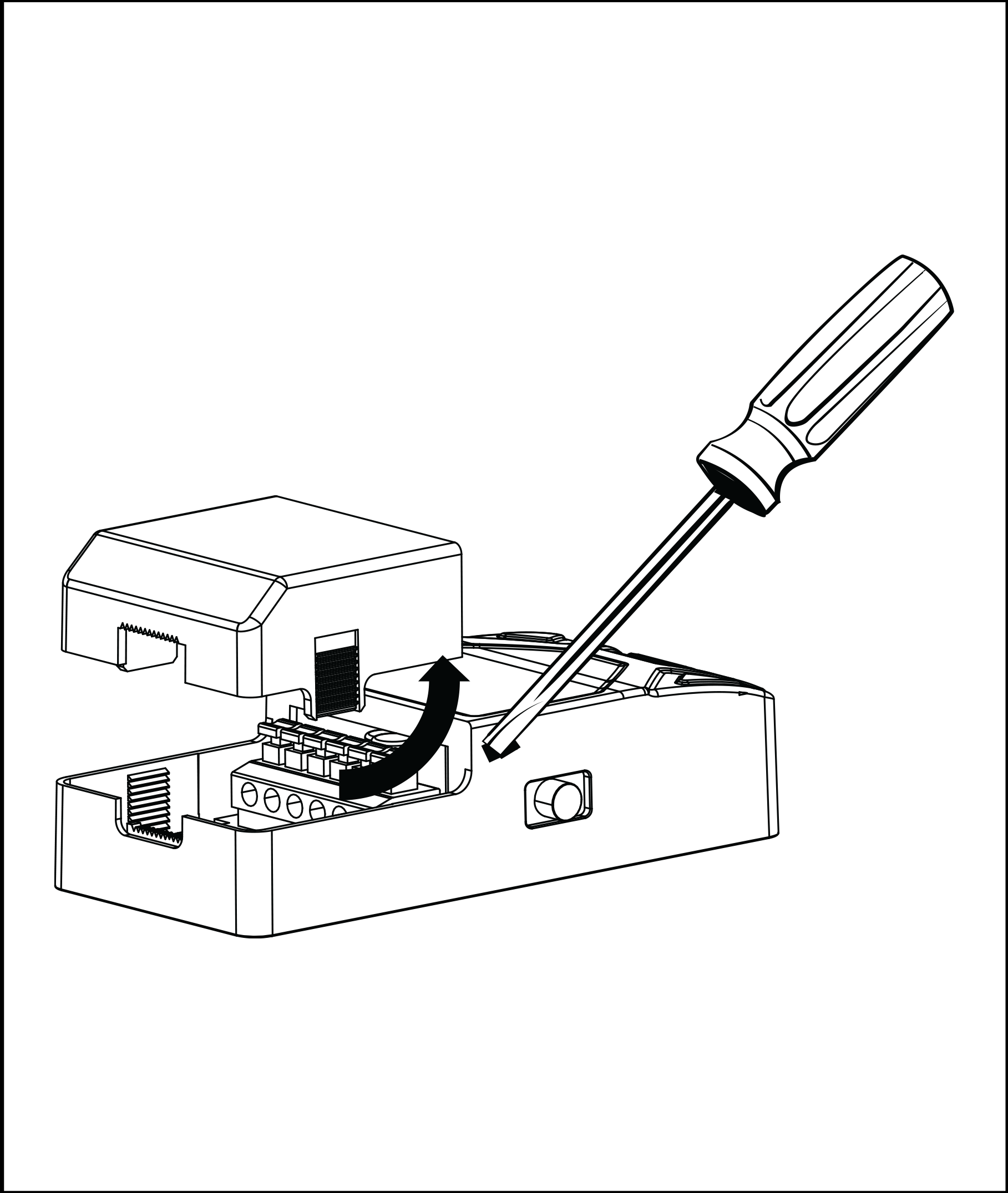

Informazioni catalogo 2
CIA 2 SPOT COMBO

PNG (271.64 KB)

File IES (IES)
SP CBO FIX V 6W 927 CPS DIM 60DEG IP65WT 550lm

IES (3.26 KB)

File IES (IES)
SP CBO FIX V 6W 930 CPS DIM 60DEG IP65WT 580lm

IES (3.26 KB)

File IES (IES)
SP CBO FIX V 6W 940 CPS DIM 60DEG IP65WT 600lm

IES (3.26 KB)

File LDT (Eulumdat)
SP CBO FIX V 6W 927 CPS DIM 60DEG IP65WT 550lm

LDT (2.9 KB)

File LDT (Eulumdat)
SP CBO FIX V 6W 930 CPS DIM 60DEG IP65WT 580lm

LDT (2.9 KB)

File LDT (Eulumdat)
SP CBO FIX V 6W 940 CPS DIM 60DEG IP65WT 600lm

LDT (2.9 KB)

File ULD (DIALux)
SP CBO FIX V 6W CPS DIM60DEG IP65WT

ULD (153.6 KB)

File ROLF (RELUX)
SP CBO FIX V 6W CPS DIM60DEG IP65WT

ROLF (972.29 KB)

File UGR (tabella UGR)
SP CBO FIX V 6W 927 CPS DIM 60DEG IP65WT 550lm

PNG (56.39 KB)

File UGR (tabella UGR)
SP CBO FIX V 6W 930 CPS DIM 60DEG IP65WT 580lm

PNG (56.24 KB)

File UGR (tabella UGR)
SP CBO FIX V 6W 940 CPS DIM 60DEG IP65WT 600lm

PNG (55.58 KB)

Curva di distribuzione della luce tipo cono
SP CBO FIX V 6W 927 CPS DIM 60DEG IP65WT 550lm

SVG (11.42 KB)

Curva di distribuzione della luce tipo cono
SP CBO FIX V 6W 930 CPS DIM 60DEG IP65WT 580lm

SVG (11.42 KB)

Curva di distribuzione della luce tipo cono
SP CBO FIX V 6W 940 CPS DIM 60DEG IP65WT 600lm

SVG (11.42 KB)

Curva di distribuzione della luce tipo polare
SP CBO FIX V 6W 927 CPS DIM 60DEG IP65WT 550lm

SVG (17.59 KB)

Curva di distribuzione della luce tipo polare
SP CBO FIX V 6W 930 CPS DIM 60DEG IP65WT 580lm

SVG (17.59 KB)

Curva di distribuzione della luce tipo polare
SP CBO FIX V 6W 940 CPS DIM 60DEG IP65WT 600lm

SVG (17.59 KB)

BIM Revit 3D
Spot Combo G2

RFA (1.72 MB)

CAD STEP 3D
SP CBO FIX

STEP (732.23 KB)

Immagini applicative Getty
SPOT RING FIX RD WT 2700K

JPG (9.8 MB)

Immagini applicative Getty
SPOT RING FIX RD WT 3000K

JPG (9.44 MB)

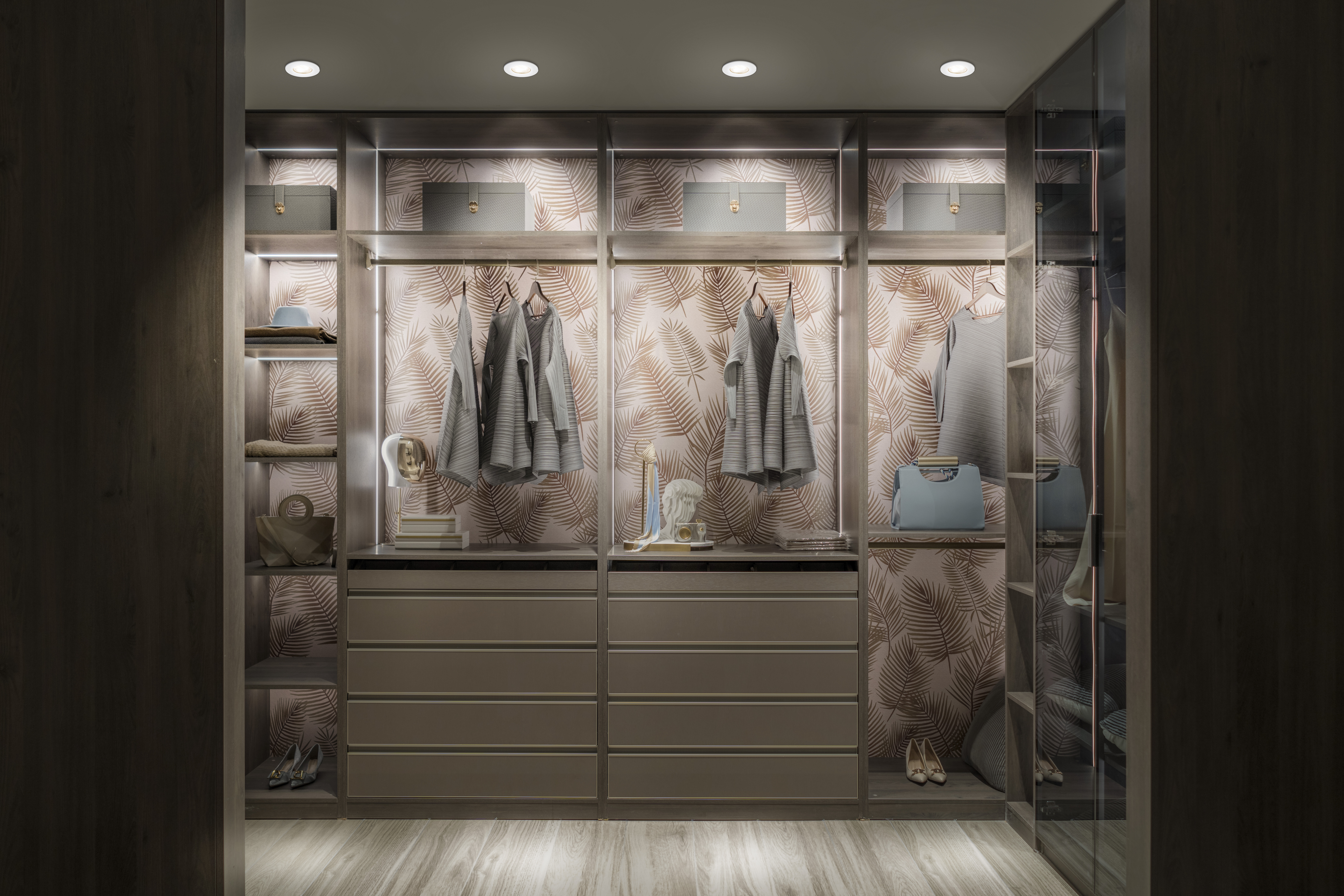

Immagini applicative Getty
