SP ADJ D83 P 8W ML 930 WT | SPOT ADJUST | LEDVANCE

SPOT ADJUST

SP ADJ D83 P 8W ML 930 WT

GTIN: 4099854459825 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Risparmio energetico fino al 90% rispetto alle lampade alogene Spotlight
Powerselect: regolazione della luminosità tramite dip switch sul driver
Facile sostituzione del driver esterno grazie al plug con chiusura a baionetta
Facile installazione e collegamento elettrico grazie ai connettori elettrici senza attrezzi
Design SCALE: aspetto eccezionale, materiali pregiati e dimensioni ridotte si adattano a qualsiasi ambiente

Aree di applicazione

Sostituzione diretta per faretti da incasso con lampade alogene
Illuminazione generale
Camere d'albergo e corridoi
Bar, ristoranti
Illuminazione d'accento
Gallerie, musei
Interni residenziali

Caratteristiche del prodotto

Disponibile per diametri di foratura del soffitto di 68 mm e 83 mm
Angolo di rotazione regolabile: ±25°
Indice di resa cromatica R_a: 90
Beam angle: 36°
Corpo in alluminio pressofuso
Molle protette da cuscinetti in silicone
Dimmerabile (con molti dimmer standard, vedi anche www.ledvance.it/dim)
Possibile cablaggio passante

Apparecchiatura / Accessori

Gruppo di alimentazione esterno incluso con dip-switch per selezionare la potenza in fase di installazione
Gli anelli di ricondizionamento sono disponibili come accessori
Disponibile come accessorio il driver DALI 2.0 selezionato

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	8 W / 6 W / 4 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	36,000 mA
Corrente di innesco	3 A
Limit.corrente inrush T_h50	100 µs
Num. Max. di lum. su interruttore B16 A	336
Num. Max. di lum. su interruttore C10 A	210
Max. numero di apparecchi per interruttore magnetotermico C16	336
Fattore di potenza λ	0,9
Distorsione armonica totale	< 20 %
Classe di sicurezza	II
Modalità di funzionamento	Electronic control gear (ECG)

Dati fotometrici

Flusso luminoso	680 lm / 530 lm / 350 lm
Efficienza luminosa	88 lm/W
Temperatura di colore	3000 K
Colore della luce (descrizione)	Bianco caldo
Indice di resa cromatica Ra	90
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG1
Ampiezza fascio luminoso	36 °
UGR longitudinal	< 28

Adjustable attributes

Potenza nominale	Temperatura di colore	Flusso luminoso	Efficienza luminosa
8 W	3000 K	680 lm	85 lm/W
6 W	3000 K	530 lm	88 lm/W
4 W	3000 K	350 lm	88 lm/W

DIMENSIONI E PESO

Diametro	90,00 mm
Altezza	38,50 mm
Peso prodotto	235,00 g
Lunghezza del cavo	300 mm

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Numero Ral [PIM]	RAL9016
Materiale del corpo	Aluminum
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	PMMA
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+40 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale a pressione
Grado di protezione	IP20/IP20
Indice IK (resistenza agli urti) [PIM]	IK03
Dimmerabile	Sì
Type of dimming [GMS]	TAGLIO DI FASE
Montaggio tipo	Recessed
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Diametro del foro per il montaggio	83 mm
Profondità di incasso	50 mm
Orientabile	Sì
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	50000 h ¹⁾
Durata L80/B10 @ 25 °C	41000 h ¹⁾
Durata L90/B10 @ 25 °C	18000 h
Numero cicli accensione / spegnimento	30000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	180 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	68 mm
ECG - Larghezza	55 mm
ECG - Altezza	22,0 mm

SENSORE

Tipo di sensore

-

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, TÜV SÜD, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), Formaldehyde (25214-70-4), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854459825	Astuccio 1	107 mm x 102 mm x 87 mm	276.00 g	0.95 dm³
4099854459832	Cartone di spedizione 20	540 mm x 215 mm x 185 mm	6111.00 g	21.48 dm³

Istruzioni per l'uso / istruzioni di sicurezza
SPOT ADJUSTABLE

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
Safety Insert G11205013

PDF (291.49 KB)

Informazioni legali
SP ADJ D83 P 8W ML 930 WT LEDV

Dichiarazioni di conformità
SP ADJ D83

PDF (290.82 KB)

Certificati
SP ADJ D83

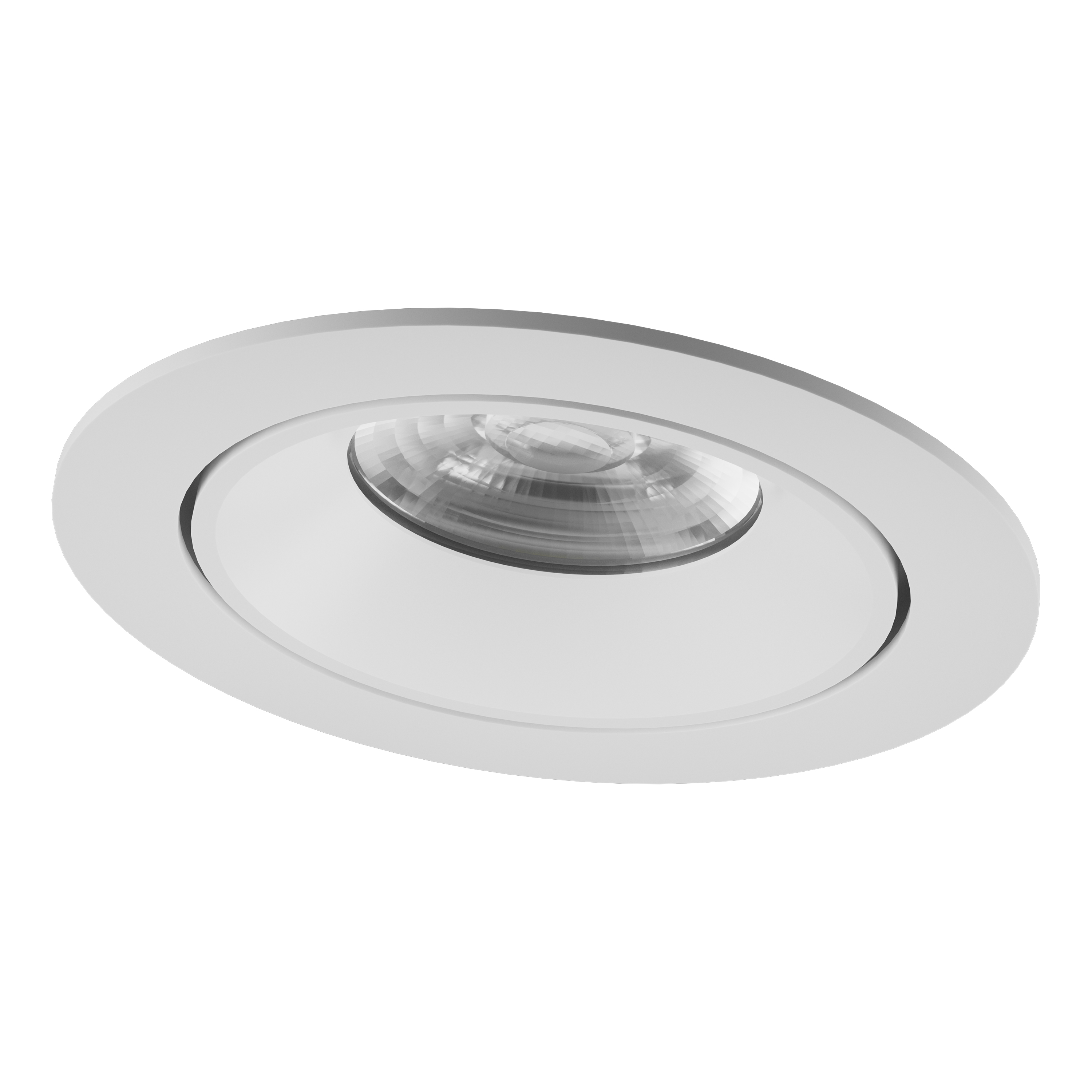

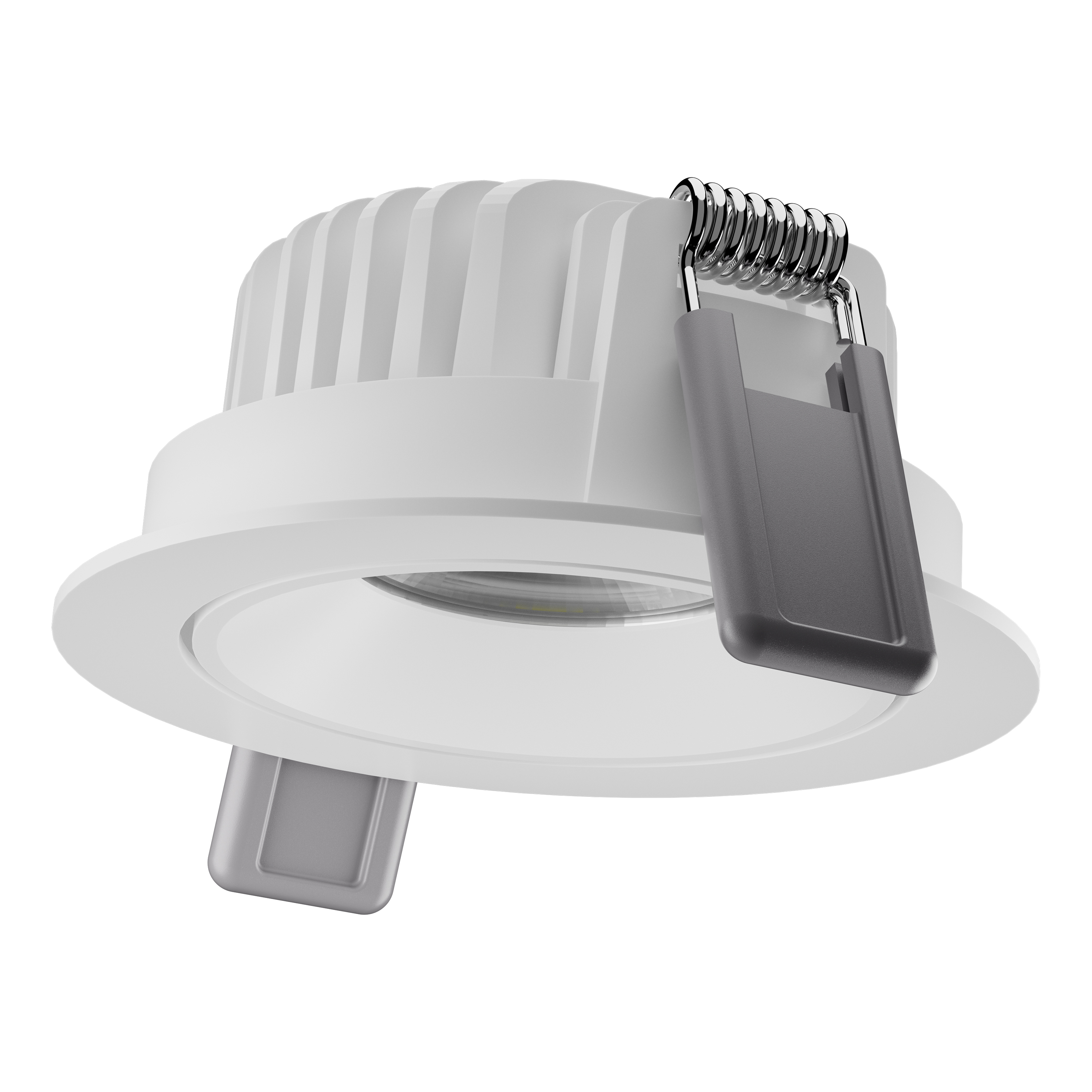

Immagine del prodotto: sfondo bianco, diagonale
SP ADJ D83 P 8W ML 930 WT

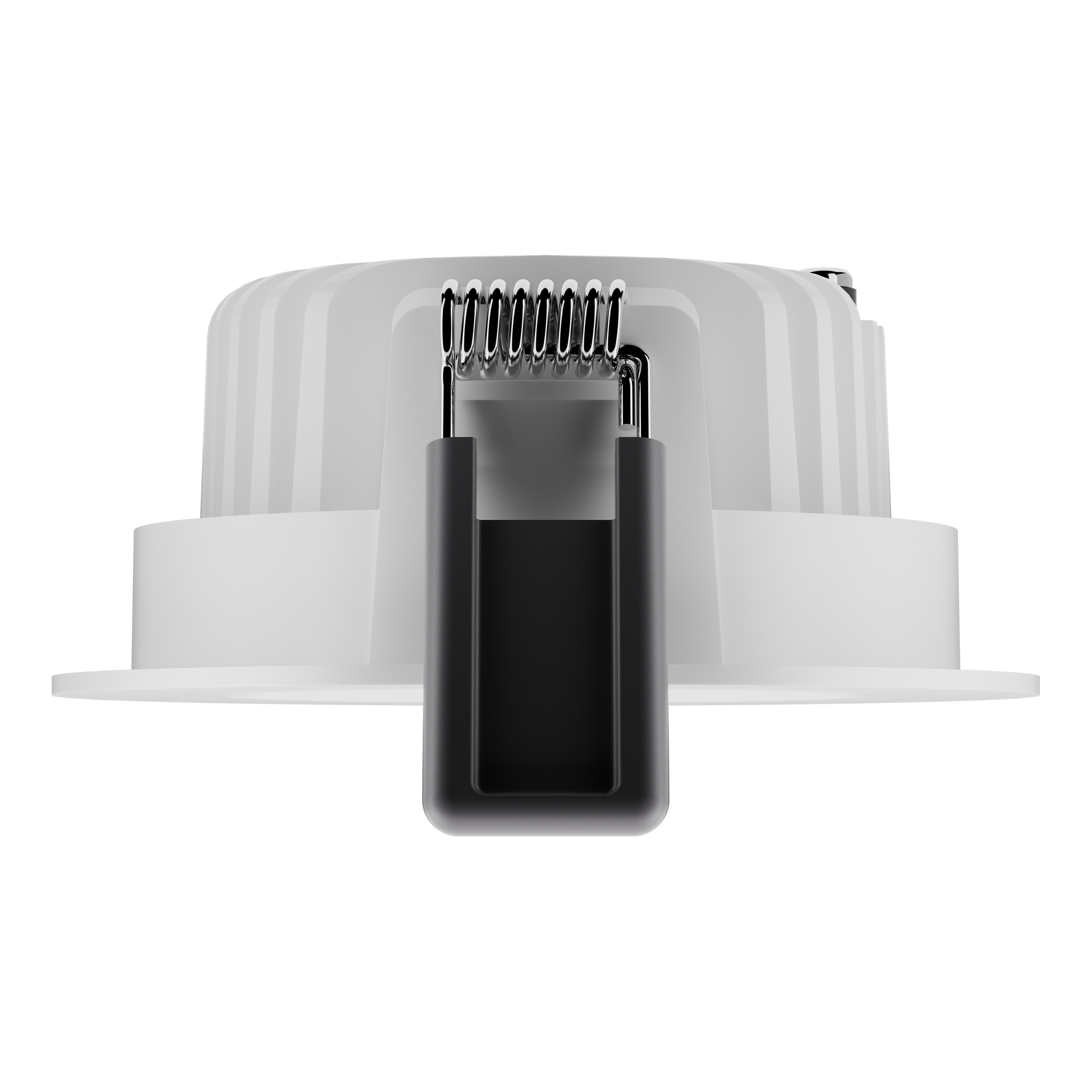

Immagine del prodotto: sfondo bianco, orizzontale
SP ADJ D83 P 8W ML 930 WT

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
SP ADJ D83 P 8W ML 930 WT

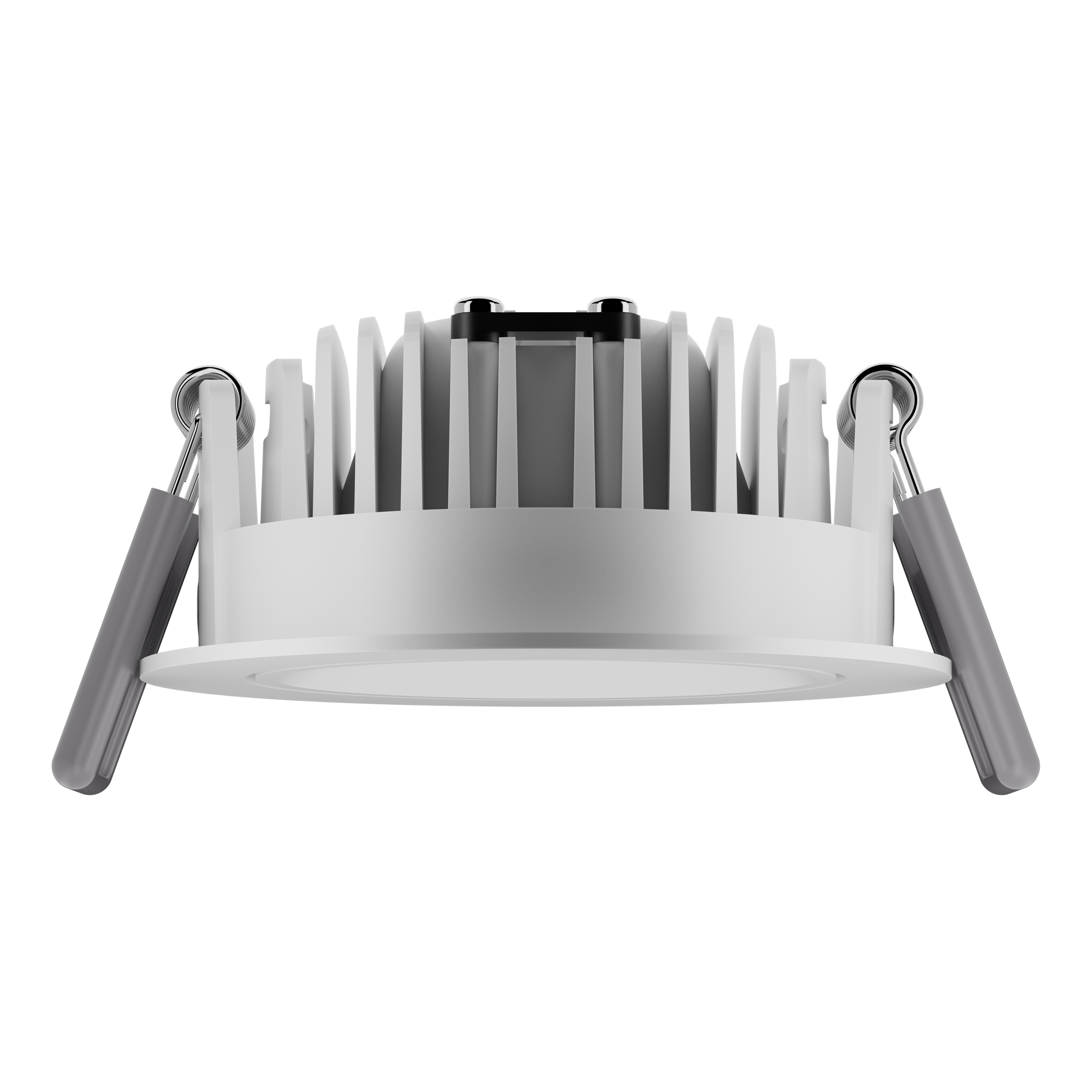

Immagine del prodotto: sfondo bianco, verticale
SP ADJ D83 P 8W ML 930 WT

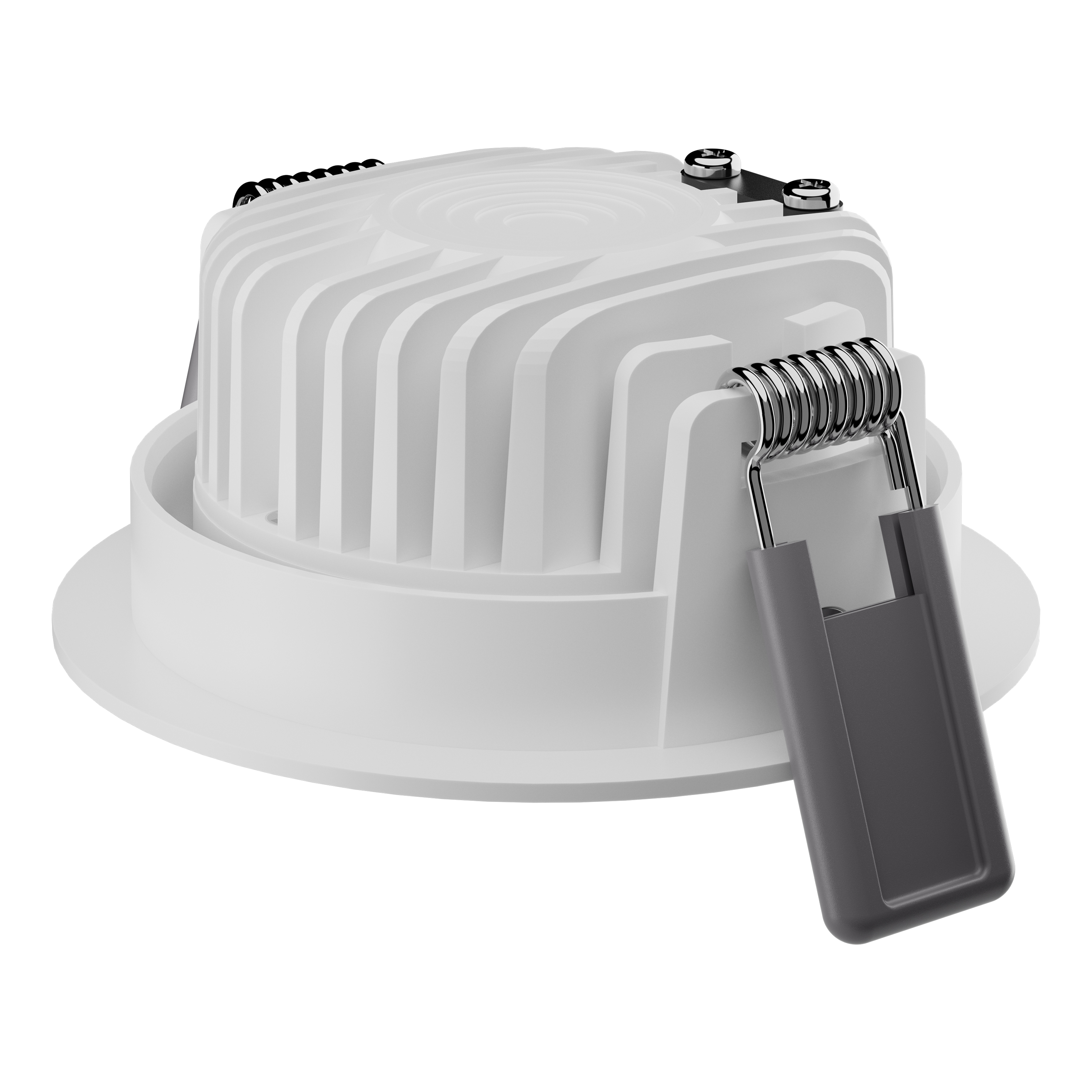

Immagine del prodotto: sfondo bianco, spaziale
SP ADJ D83 P 8W ML 930 WT

Disegno del profilo del prodotto con lettere
SP ADJ D83 P 8W ML 930 WT

Disegno del profilo del prodotto con numeri
SP ADJ D83 P 8W ML 930 WT

Disegno del profilo del prodotto - tecnica
SP ADJ D83 P 8W ML 930 WT

File IES (IES)
SP ADJ D83 P 8W ML 930 WT LEDV

File LDT (Eulumdat)
SP ADJ D83 P 8W ML 930 WT LEDV

File ULD (DIALux)
SP ADJ D83 P 8W ML 930 WT

ULD (160.26 KB)

File ROLF (RELUX)
SP ADJ D83 P 8W ML 930 WT

ROLF (389.14 KB)

File UGR (tabella UGR)
SP ADJ D83 P 8W ML 930 WT LEDV

Curva di distribuzione della luce tipo cono
SP ADJ D83 P 8W ML 930 WT LEDV

Curva di distribuzione della luce tipo polare
SP ADJ D83 P 8W ML 930 WT LEDV

BIM Revit 3D
Spot Adjust

ZIP (602.45 KB)

CAD STEP 3D
SP ADJ D83 SW

EAN	Numero STK	Nr. EFO	Numero ELDAS
4099854459825	4161007	3239793	941403310
