TruSys PERFORMANCE NARROW

TruSys® PFM N 70 W 4000 K DALI

GTIN: 4058075291119 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Distribuzione della luce diretta per altezze elevate
  • Facile installazione, senza bisogno di attrezzi per il collegamento
  • A risparmio di energia e conveniente
  • Applicazione flessibile grazie a un'ampia scelta di flussi luminosi e ampiezze del fascio
  • File fino a 57 apparecchi (On-Off) / 66 (DALI)
  • Disponibili versioni con ECG DALI
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Ingressi industriali, magazzini con scaffali alti, garages, negozi di ferramenta
Caratteristiche del prodotto
  • Fascio luminoso stretto: 60°
  • Fai clic con i pulsanti intelligenti
  • Efficienza luminosa: fino a 160 lm/W
  • Riparazioni per apparecchi fissi
  • Lumen 5600 lm, 8000 lm, 11200 lm
  • Custodia in lamiera d'acciaio
  • Materiale delle lenti: PMMA
  • Grado di protezione: IP20
  • Design familiare comune con LEDVANCE
  • Durata (L80/B10): fino a 60.000 ore
Apparecchiatura / Accessori
  • Binario di montaggio con cavo fisso integrato a 5 e 8 poli
DATI ELETTRICI
Potenza nominale 70,00 W
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 380 mA
Corrente di innesco 40 A
Limit.corrente inrush Th50 178 µs
Num. Max. di lum. su interruttore B16 A 15
Num. Max. di lum. su interruttore C10 A 14
Max. numero di apparecchi per interruttore magnetotermico C16 23
Fattore di potenza λ > 0,90
Distorsione armonica totale < 20 %
Classe di sicurezza I
Modalità di funzionamento Integrated LED driver
Dati fotometrici
Flusso luminoso 11200 lm
Efficienza luminosa 160 lm/W
Temperatura di colore 4000 K
Colore della luce (descrizione) Bianco freddo
Indice di resa cromatica Ra ≥80
Standard Deviation of Color Matching ≤3 sdcm
Nessuno sfarfallio Sì
Gruppo di sicurezza fotobiologic EN62778 RG1
Ampiezza fascio luminoso 60 °
UGR longitudinal 21
DIMENSIONI E PESO
Lunghezza 1500,00 mm
Altezza 39,40 mm
Larghezza 66,80 mm
Peso prodotto 1660,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Steel
Materiale della copertura Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce PMMA
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -25…+40 °C
Tipo di collegamento Connessione plug-in
Grado di protezione IP20
Indice IK (resistenza agli urti) [PIM] IK04
Dimmerabile Sì
Type of dimming [GMS] Mediante DALI
Montaggio tipo Sospensione/Superficie
Posizione di montaggio Guida di montaggio
Ambiente applicativo IndoorIndoor
Con sorgente luminosa Sì
Replaceable light source No
Durata
Durata L70/B50 @ 25 °C 55000 h 1)
Durata L80/B10 @ 25 °C 50000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 980 mA
ECG - Tensione di uscita < 20 %
SENSORE
Tipo di sensore -
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, EAC
Resistenza agli urti di un pallone No
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Numero di illuminanti inclusi -
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1) Nonafluorobutanesulfonic acid (59933-66-3)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4058075291119 Astuccio
1		 83 mm x 1,571 mm x 88 mm 1835.00 g 11.47 dm³
4058075291126 Cartone di spedizione
4		 1,589 mm x 194 mm x 198 mm 8133.00 g 61.04 dm³
Istruzioni per l'uso / istruzioni di sicurezza
UI_TruSys® TRUNKING SYSTEM PFM DALI
PDF (1.5 MB)
Informazioni legali
LS Insert Trusys PFM DALI
PDF (1.34 MB)
Dichiarazioni di conformità
CE TRUSYS PFM 70W 4000K N DALI AC17207
PDF (336.41 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Immagine del prodotto: sfondo bianco, diagonale
TRUSYS PFM LUM
JPG (937.7 KB)
Disegno del profilo del prodotto con lettere
TRUSYS PFM
SVG (8.21 KB)
Disegno del profilo del prodotto con numeri
TRUSYS PFM
SVG (16.04 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
TRUSYS PFM
SVG (5.48 KB)
File IES (IES)
TRUSYS PFM 70W 4000K N DALI
IES (10.16 KB)
File LDT (Eulumdat)
TRUSYS PFM 70W 4000K N DALI
LDT (9.6 KB)
File ULD (DIALux)
TRUSYS PFM 70W-4000K N DALI
ULD (225.79 KB)

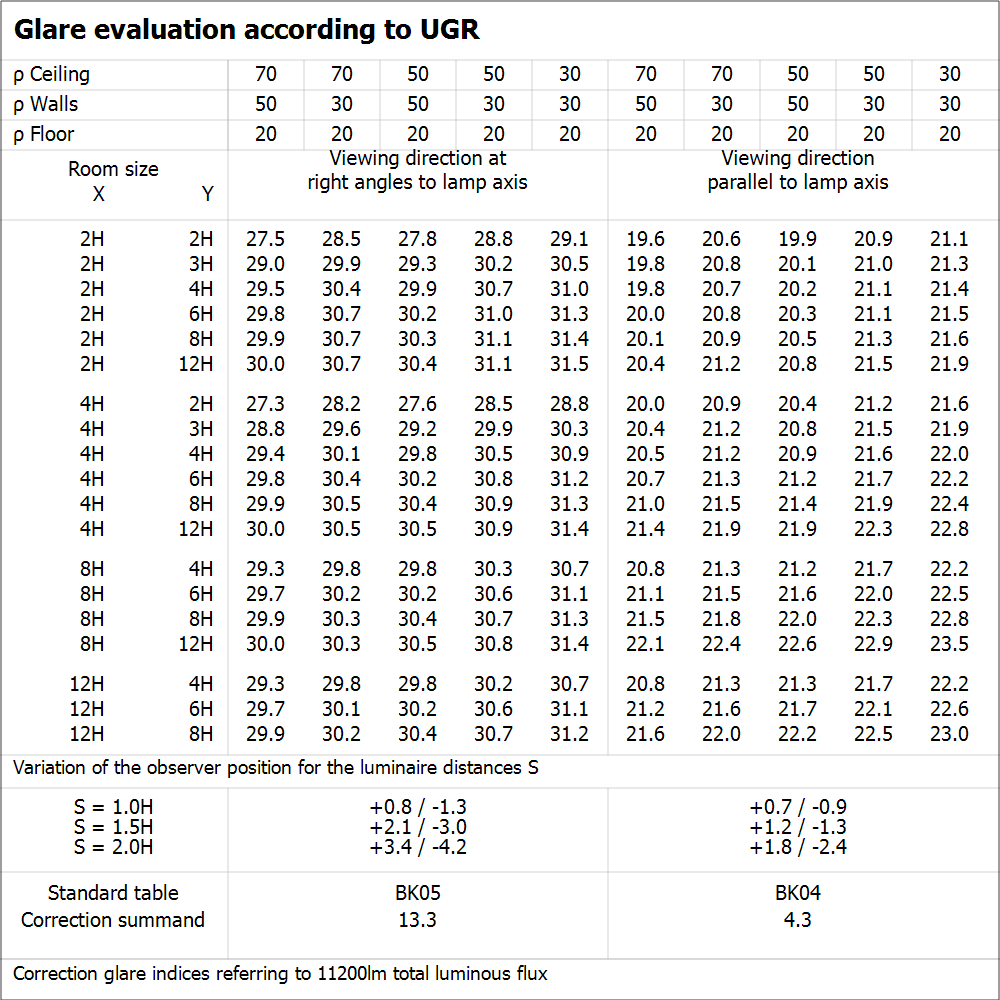

File UGR (tabella UGR)
TRUSYS PFM 70W 4000K N DALI
PNG (63.26 KB)
Curva di distribuzione della luce tipo cono
TRUSYS PFM 70W 4000K N DALI
SVG (91.82 KB)
Curva di distribuzione della luce tipo polare
TRUSYS PFM 70W 4000K N DALI
SVG (320.31 KB)
Curva di distribuzione della luce tipo polare
TRUSYS PFM 70W 4000K N DALI
SVG (320.29 KB)
CAD STEP 3D
TRUSYS PFM INSERT
STEP (1.96 MB)
EAN Numero SEG Numero STK
4058075291119 7215025 4283618
