TRUSYS FLEX P 50W 865 DS CL WT

TruSys FLEX DOUBLE ASYMMETRIC

GTIN: 4099854190735 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Doppia distribuzione della luce diretta per l'illuminazione degli scaffali
Facile installazione, senza bisogno di attrezzi per il collegamento
A risparmio di energia e conveniente
Applicazione flessibile grazie a un'ampia scelta di flussi luminosi e ampiezze del fascio
5 anni di garanzia

Aree di applicazione

Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti compatte
Capannoni industriali, magazzini con scaffali alti, ferramenta
Discount, supermercati

Caratteristiche del prodotto

Angolo del fascio doppio asimmetrico: 2x30°
Fai clic con i pulsanti intelligenti
Efficienza luminosa: fino a 175 lm/W
Riparazioni per apparecchi fissi
Disponibili versioni dell'apparecchio con driver DALI-2 on-off o IoT-ready
Custodia in lamiera d'acciaio
Materiale delle lenti: PMMA
Tipo di protezione: IP40

Apparecchiatura / Accessori

Binario di montaggio con cavo fisso integrato a 5 e 8 poli

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	50,00 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	230,000 mA
Corrente di innesco	32 A
Limit.corrente inrush T_h50	182 µs
Num. Max. di lum. su interruttore B16 A	13
Num. Max. di lum. su interruttore C10 A	10
Max. numero di apparecchi per interruttore magnetotermico C16	17
Fattore di potenza λ	≥ 0,95
Distorsione armonica totale	≤ 15 %
Classe di sicurezza	I
Modalità di funzionamento	Integrated LED driver

Dati fotometrici

Flusso luminoso	8600 lm
Efficienza luminosa	175 lm/W
Temperatura di colore	6500 K
Colore della luce (descrizione)	Cool Daylight
Indice di resa cromatica Ra	≥80
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	≤1
Metrica dell’effetto stroboscopico (SVM)	≤0.4
Gruppo di sicurezza fotobiologic EN62778	RG1
Ampiezza fascio luminoso	2 x 30 °

DIMENSIONI E PESO

Lunghezza	1500,00 mm
Altezza	39,40 mm
Larghezza	77,70 mm
Peso prodotto	1700,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	Polimetilmetacrilato (PMMA)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-25…+40 °C
Temperatura di stoccaggio	-40…+80 °C
Tipo di collegamento	Connessione plug-in
Grado di protezione	IP40
Indice IK (resistenza agli urti) [PIM]	IK04
Dimmerabile	No
Montaggio tipo	Sospensione/Superficie
Posizione di montaggio	Guida di montaggio
Ambiente applicativo	IndoorIndoor
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	76000 h ¹⁾
Durata L90/B10 @ 25 °C	43000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	620 mA
ECG - Tensione di uscita	< 5 %

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza	Nessuno

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, UKCA, ENEC, EAC
Temperatura di superficie limitata	Sì
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1), Perfluorobutanesulfonic acid (PFBS) (375-73-5),2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854190735	Astuccio 1	108 mm x 1,534 mm x 102 mm	1875.00 g	16.90 dm³
4099854190742	Cartone di spedizione 4	1,547 mm x 218 mm x 231 mm	8293.00 g	77.90 dm³

Istruzioni per l'uso / istruzioni di sicurezza
TRUSYS FLEX 865 ON OFF

PDF (4.2 MB)

Informazioni legali
Legal insert TRUSYS FLEX ON OFF

PDF (1.33 MB)

Informazioni legali
LSI TRUSYS FLEX 865 ON OFF

PDF (2.55 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
TRUSYS FLEX on/off

PDF (382.38 KB)

Certificati
ENEC Certificate Trusys Flex ON/OFF

PDF (460.84 KB)

Immagine del prodotto: sfondo bianco, diagonale
TRUSYS FLEX luminaire - clear

JPG (737.99 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (1.19 MB)

Immagine del prodotto: sfondo bianco, orizzontale
TRUSYS FLEX luminaire - clear

JPG (654.72 KB)

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (686.67 KB)

Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (816.92 KB)

Disegno del profilo del prodotto con lettere
TRUSYS FLEX luminaire - clear

SVG (11.1 KB)

Disegno del profilo del prodotto con numeri
TRUSYS FLEX luminaire - clear

SVG (18.54 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
TRUSYS FLEX luminaire - clear

SVG (7.48 KB)

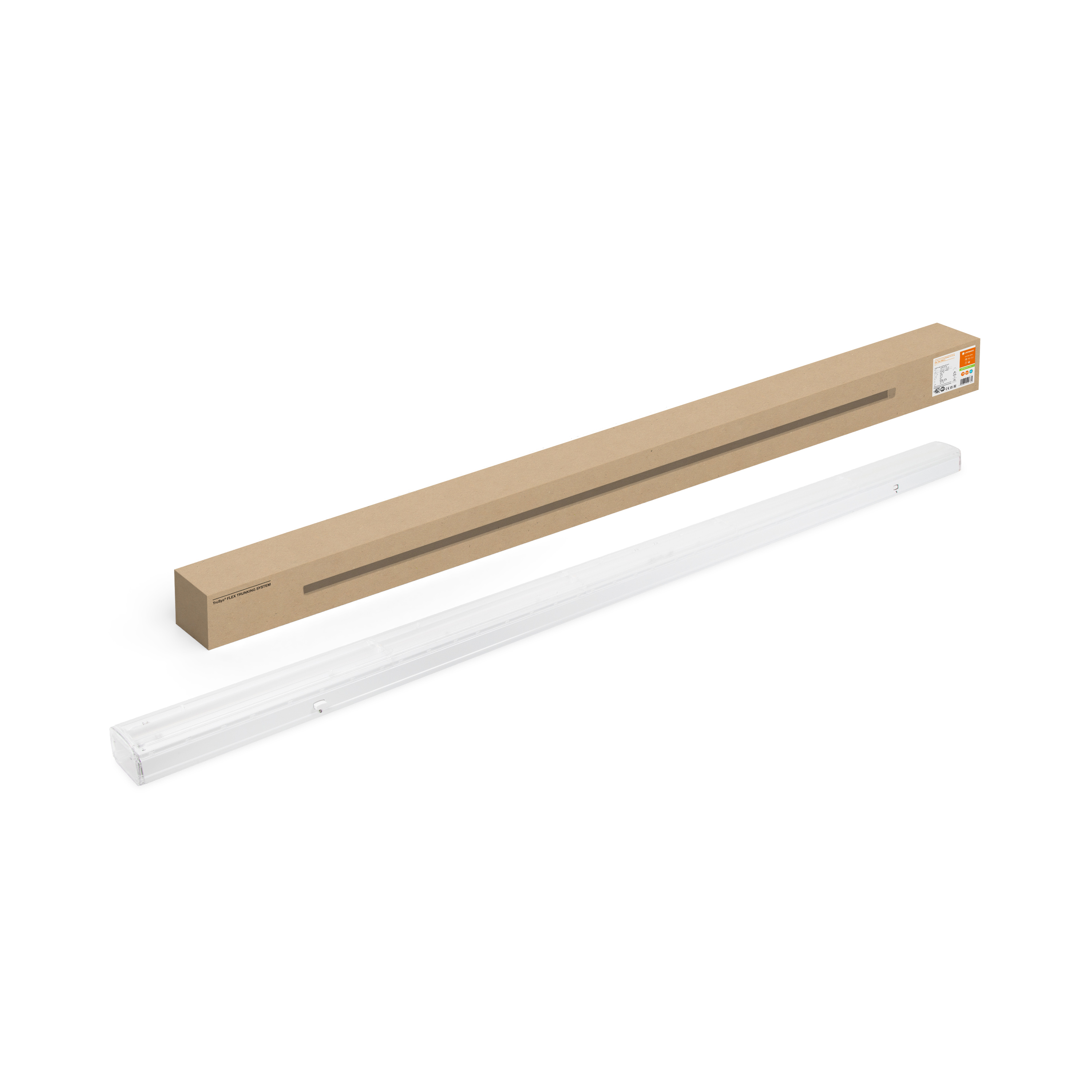

Scatto combinato = Scatto Product Beauty + immagine della confezione
TRUSYS FLEX P 50W 865 DS CL WT

JPG (739.56 KB)

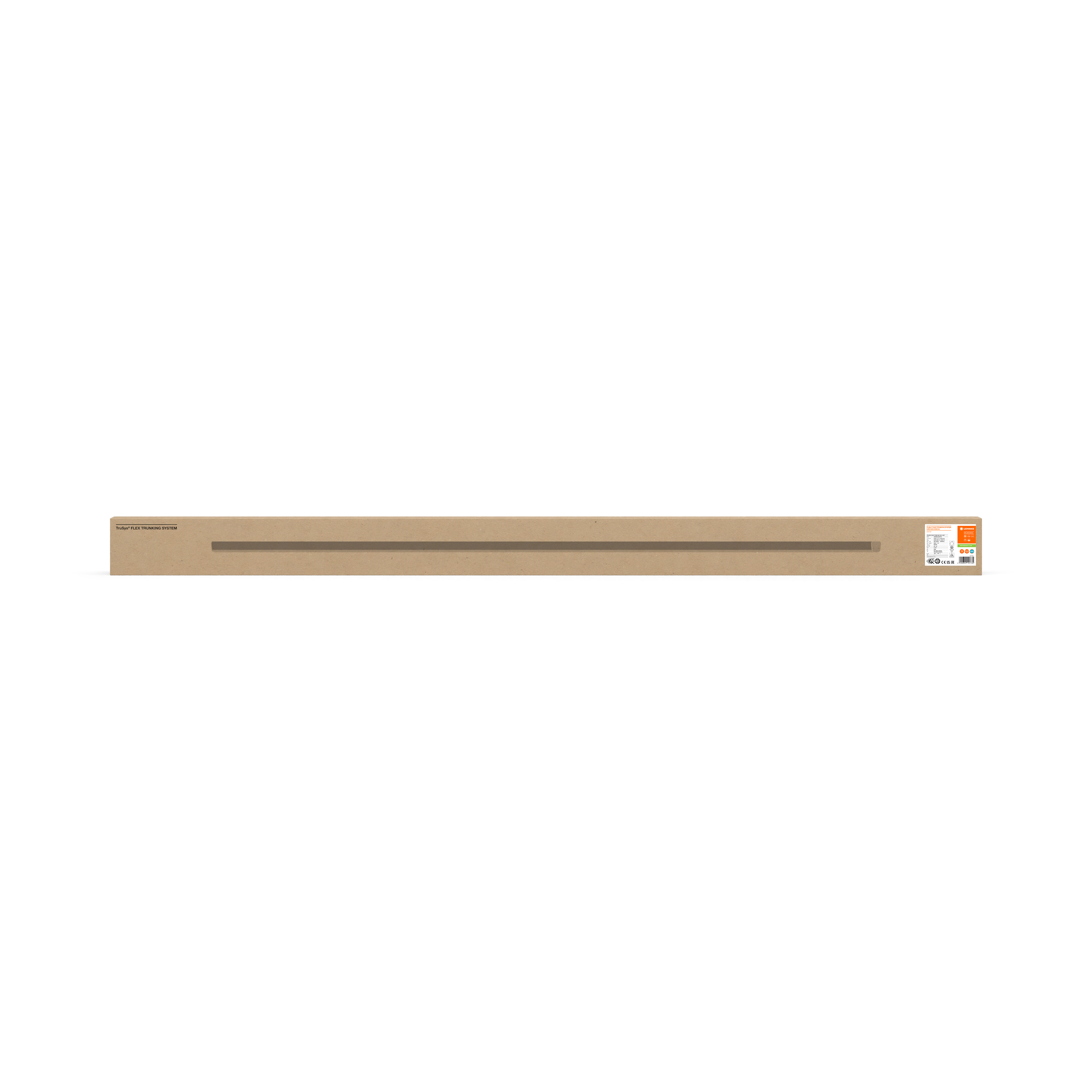

Immagine della confezione, frontale
TRUSYS FLEX P 50W 865 DS CL WT

JPG (641.94 KB)

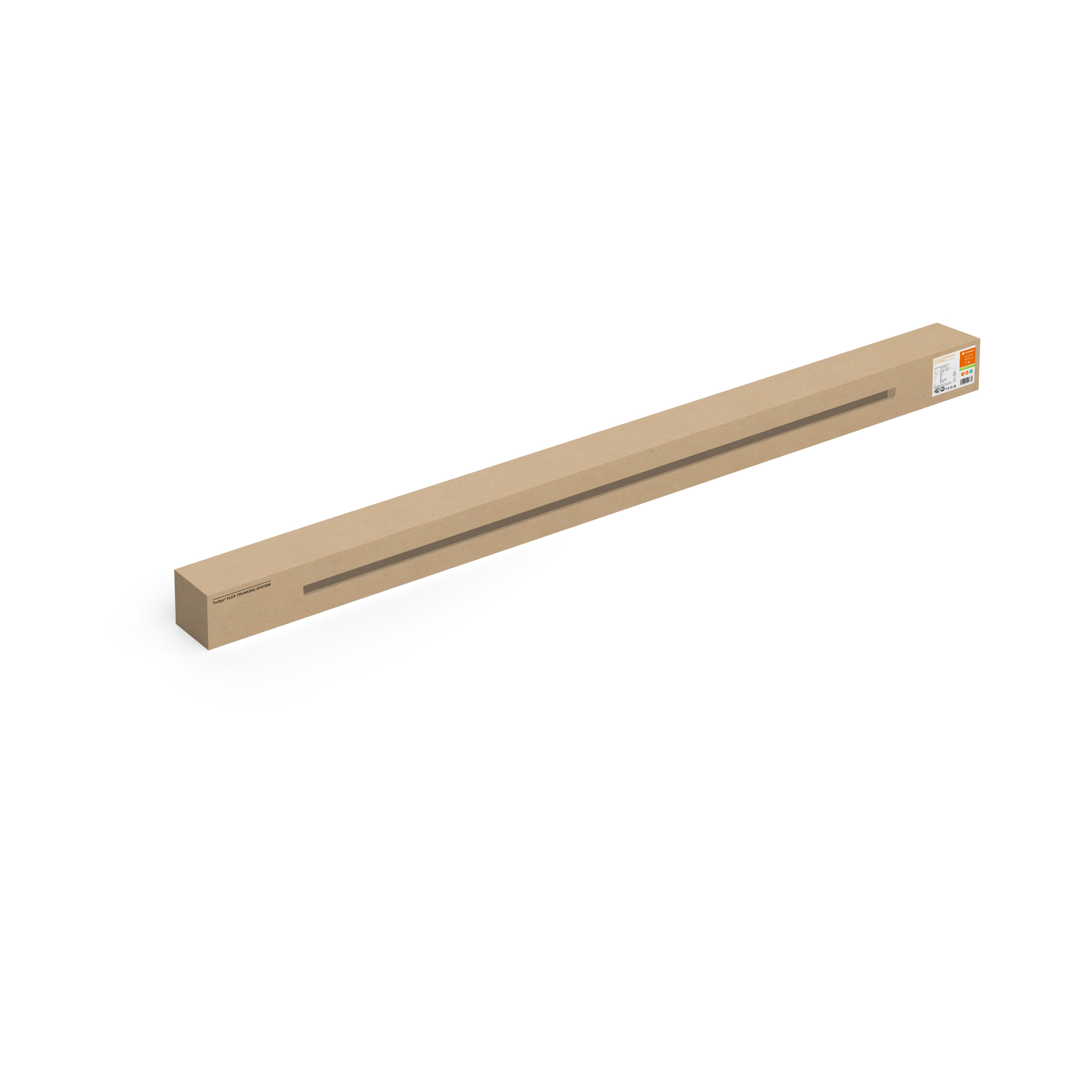

Immagine della confezione, spaziale
