TRUSYS FLEX P 35W 840 DS CL WT DALI

TruSys FLEX DOUBLE ASYMMETRIC

GTIN: 4058075770874 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Doppia distribuzione della luce diretta per l'illuminazione degli scaffali
Facile installazione, senza bisogno di attrezzi per il collegamento
A risparmio di energia e conveniente
Applicazione flessibile grazie a un'ampia scelta di flussi luminosi e ampiezze del fascio
5 anni di garanzia

Aree di applicazione

Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti compatte
Capannoni industriali, magazzini con scaffali alti, ferramenta
Discount, supermercati

Caratteristiche del prodotto

Angolo del fascio doppio asimmetrico: 2x30°
Fai clic con i pulsanti intelligenti
Efficienza luminosa: fino a 175 lm/W
Riparazioni per apparecchi fissi
Disponibili versioni dell'apparecchio con driver DALI-2 on-off o IoT-ready
Custodia in lamiera d'acciaio
Materiale delle lenti: PMMA
Tipo di protezione: IP40

Apparecchiatura / Accessori

Binario di montaggio con cavo fisso integrato a 5 e 8 poli

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	35,00 W
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	160,000 mA
Corrente di innesco	22.4 A
Limit.corrente inrush T_h50	176 µs
Num. Max. di lum. su interruttore B16 A	18
Num. Max. di lum. su interruttore C10 A	15
Max. numero di apparecchi per interruttore magnetotermico C16	25
Fattore di potenza λ	≥ 0,95
Distorsione armonica totale	≤ 15 %
Classe di sicurezza	I
Modalità di funzionamento	Integrated LED driver

Dati fotometrici

Flusso luminoso	5700 lm
Efficienza luminosa	175 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	≥80
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	≤1
Metrica dell’effetto stroboscopico (SVM)	≤0.4
Gruppo di sicurezza fotobiologic EN62778	RG1
Ampiezza fascio luminoso	2 x 30 °

DIMENSIONI E PESO

Lunghezza	1500,00 mm
Altezza	39,40 mm
Larghezza	77,70 mm
Peso prodotto	1650,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	Polimetilmetacrilato (PMMA)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-25…+40 °C
Temperatura di stoccaggio	-40…+80 °C
Tipo di collegamento	Connessione plug-in
Grado di protezione	IP40
Indice IK (resistenza agli urti) [PIM]	IK04
Dimmerabile	Sì
Type of dimming [GMS]	Mediante DALI
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Sospensione/Superficie
Posizione di montaggio	Guida di montaggio
Ambiente applicativo	IndoorIndoor
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	76000 h ¹⁾
Durata L90/B10 @ 25 °C	38000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	400 mA
ECG - Tensione di uscita	< 10 %

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza	Nessuno

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, UKCA, ENEC, EAC
Temperatura di superficie limitata	Sì
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

VIVARES

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1), Nonafluorobutanesulphonic acid (375-73-5),2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075770874	Astuccio 1	108 mm x 1,534 mm x 102 mm	1825.00 g	16.90 dm³
4058075770881	Cartone di spedizione 4	1,547 mm x 218 mm x 231 mm	8093.00 g	77.90 dm³

Nome del prodotto	Marca del prodotto	Tipo di componente del prodotto	Codice EAN
MANUAL CONTROL UNIT SELECT DALI-2	LEDVANCE	Controllo della luce	4058075837485
MANUAL CONTROL UNIT SELECT DALI-2 TW	LEDVANCE	Controllo della luce	4058075837508
MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW	LEDVANCE	Controllo della luce	4058075837522
MANUAL CONTROL UNIT TOUCH DALI-2 TW	LEDVANCE	Controllo della luce	4058075837560
MANUAL CONTROL UNIT TOUCH DALI-2	LEDVANCE	Controllo della luce	4058075837546
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW	LEDVANCE	Controllo della luce	4058075837584
SURFACE MOUNT FRAME	LEDVANCE	Controllo della luce	4058075843561
PUSHBUTTON COUPLER DALI-2	LEDVANCE	Controllo della luce	4058075837607
FLEX CONTROL UNIT IOT DALI-2 HCL TW	LEDVANCE	Controllo della luce	4058075841888
FLEX CONTROL UNIT FLUSH MOUNT DALI-2 TW	LEDVANCE	Controllo della luce	4058075841901
FLEX CONTROL UNIT DALI-2 TW	LEDVANCE	Controllo della luce	4058075843844
FLEX CONTROL UNIT REAL-TIME-CLOCK DALI-2 HCL TW	LEDVANCE	Controllo della luce	4058075841925
SENSOR DALI-2 LIGHT/PRESENCE-6 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075837621
SENSOR DALI-2 LIGHT/PRESENCE-8 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075841949
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075843868
SENSOR DALI-2 LIGHT/PRESENCE-24 INFRARED CEILING MOUNTING	LEDVANCE	Controllo della luce	4058075843882
SENSOR CEILING MOUNTING KIT	LEDVANCE	Controllo della luce	4058075843905

Istruzioni per l'uso / istruzioni di sicurezza
TRUSYS FLEX P RAIL

PDF (4.3 MB)

Istruzioni per l'uso / istruzioni di sicurezza
TRUSYS FLEX DALI 840

PDF (4.36 MB)

Informazioni legali
Light Source Insert Trusys Flex DALI

PDF (2.55 MB)

Informazioni legali
Legal insert TRUSYS FLEX DALI

PDF (1.88 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
CE Declaration of Conformity TRUSYS FLEX

PDF (303.23 KB)

Certificati
ENEC TRUSYS FLEX P DALI

PDF (855.14 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

Immagine del prodotto: sfondo bianco, diagonale
TRUSYS FLEX luminaire - clear

JPG (737.99 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (1.19 MB)

Immagine del prodotto: sfondo bianco, orizzontale
TRUSYS FLEX luminaire - clear

JPG (654.72 KB)

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (686.67 KB)

Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
TRUSYS FLEX luminaire - clear

JPG (816.92 KB)

Disegno del profilo del prodotto con lettere
TRUSYS FLEX luminaire - clear

SVG (11.1 KB)

Disegno del profilo del prodotto con numeri
TRUSYS FLEX luminaire - clear

SVG (18.54 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
TRUSYS FLEX luminaire - clear

SVG (7.48 KB)

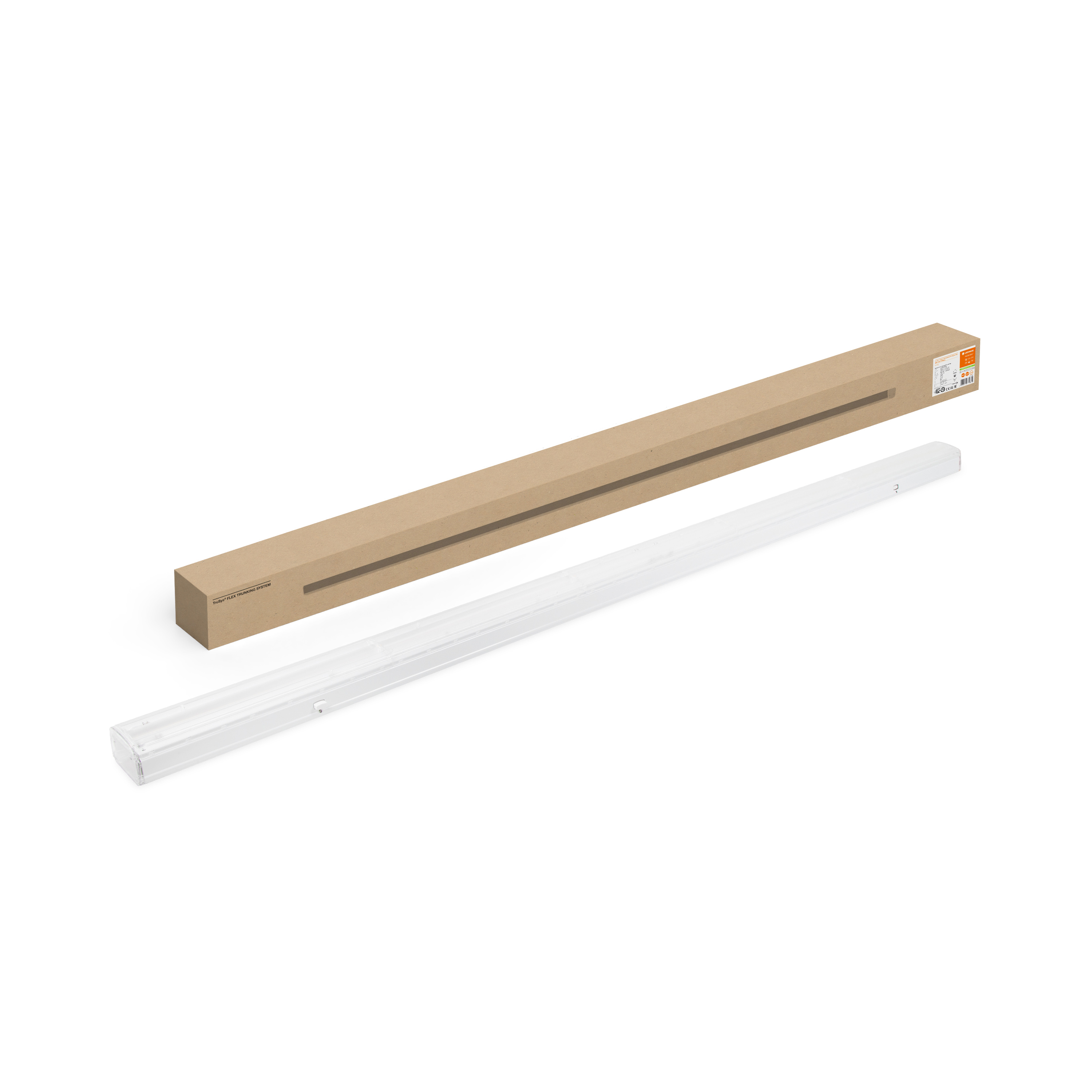

Scatto combinato = Scatto Product Beauty + immagine della confezione
TRUSYS FLEX P 35W 840 DS CL WT DALI

JPG (745.64 KB)

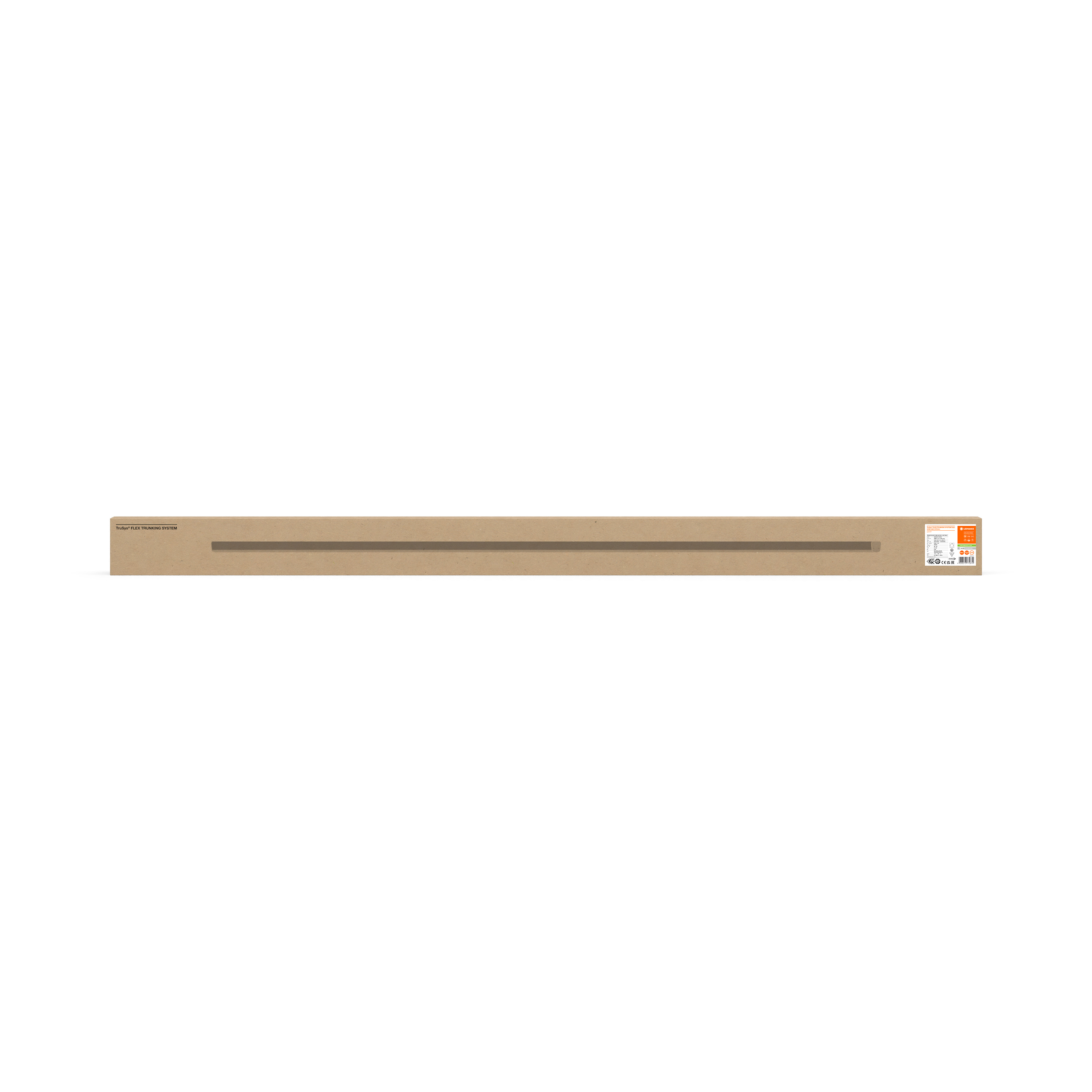

Immagine della confezione, frontale
TRUSYS FLEX P 35W 840 DS CL WT DALI

JPG (647.89 KB)

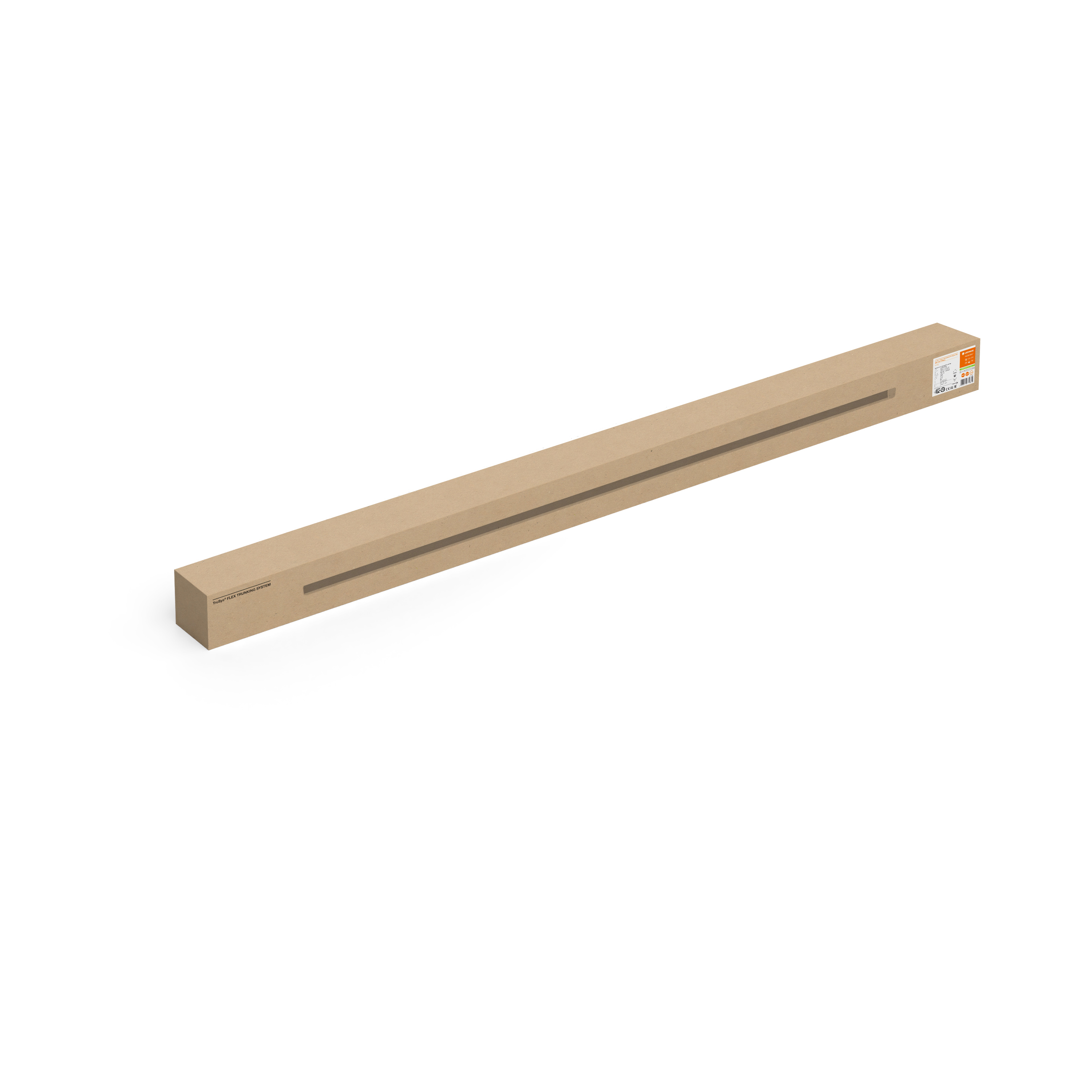

Immagine della confezione, spaziale
TRUSYS FLEX P 35W 840 DS CL WT DALI

JPG (693.6 KB)

Informazioni catalogo 1
TRUSYS FLEX DALI

PNG (82.96 KB)

Informazioni catalogo 2
TRUSYS FLEX DALI

PNG (10.5 KB)

Informazioni catalogo 3
TRUSYS FLEX DALI

PNG (97.51 KB)

Informazioni catalogo 4
TRUSYS FLEX DALI

PNG (100.61 KB)

Informazioni catalogo 5
TRUSYS FLEX EM

PNG (183.87 KB)

Informazioni catalogo 6
TRUSYS FLEX EM

PNG (72.09 KB)

File IES (IES)
TRUSYS FLEX P 35W 840 DS CL WT DALI

IES (6.45 KB)

File LDT (Eulumdat)
TRUSYS FLEX P 35W 840 DS CL WT DALI

LDT (7.34 KB)

File ULD (DIALux)
TRUSYS FLEX P 35W 840 DS

ULD (184.83 KB)

File ROLF (RELUX)
TRUSYS FLEX P 35W 840

ROLF (432.08 KB)

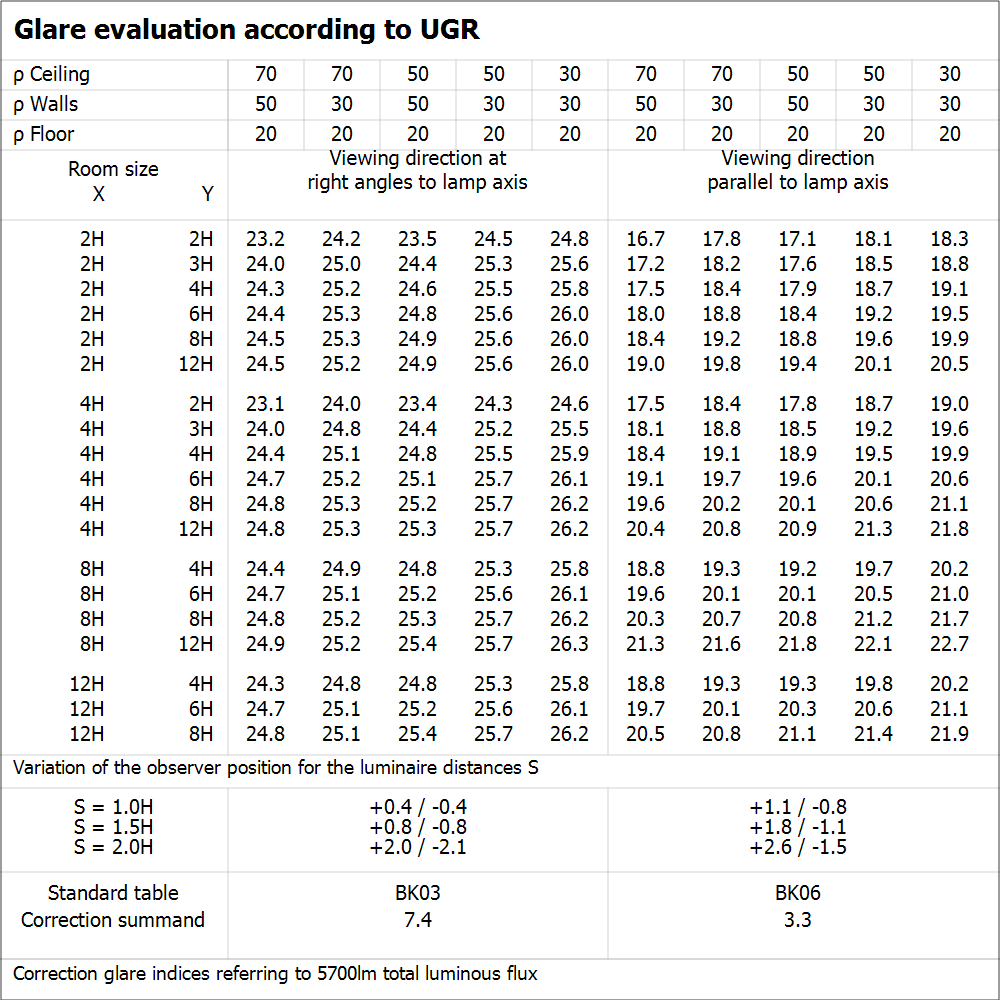

File UGR (tabella UGR)
TRUSYS FLEX P 35W 840 DS CL WT DALI

PNG (62.68 KB)

Curva di distribuzione della luce tipo cono
TRUSYS FLEX P 35W 840 DS CL WT DALI

SVG (16.78 KB)

Curva di distribuzione della luce tipo polare
TRUSYS FLEX P 35W 840 DS CL WT DALI

SVG (17.82 KB)

BIM Revit 3D
TRUSYS FLEX

ZIP (25.79 MB)

CAD STEP 3D
TruSys FLEX

STEP (1.95 MB)

Documenti per capitolati
TruSys FLEX DOUBLE ASYMMETRIC 35W 840 DS CL WT DALI-IT

TXT (1.92 KB)

Immagini applicative
Trusys Flex Supermarket fruit & vegetables

PNG (11.46 MB)

Immagini applicative
Trusys Flex Warehouse

PNG (10.84 MB)

Immagini applicative
Trusys Flex Supermarket

PNG (11.41 MB)

EAN	Numero STK	Numero ELDAS
4058075770874	4324807	941605530
