PL PROT 600 P 36W 830 PS

PANEL PROTECT 600 PS

GTIN: 4099854082863 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Adatto per l'uso in applicazioni in cui è necessaria una protezione IP più elevata
Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver e fino a 5040 lm
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 140 lm/W
Elevata consistenza del colore con SDCM 3
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
Driver esterno per maggiore flessibilità e facilità di installazione
Frontale facilmente pulibile grazie alla superficie liscia in PMMA del diffusore
Adatto per impianti di emergenza a batteria sec. secondo EN 60598-2-22
Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
5 anni di garanzia

Aree di applicazione

Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
Ospedali
Laboratori
Cucine, mense, spazi di lavoro

Caratteristiche del prodotto

Tipo di protezione: IP54 (frontale), IP20 (retro)
Alloggiamento in acciaio con tacca nella parte posteriore per il driver per consentire un'altezza massima di 34 mm
Diffusore in PMMA
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT
Durata (L90/B10): 50.000 ore (a 25° C)
Il pannello può essere personalizzato con sensori ottici su richiesta individuale

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Scatola di derivazione con terminale a 5 poli preinstallato
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata
Telaio di montaggio speciale con un'altezza complessiva di soli 50 mm disponibile separatamente

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	36 W / 31 W / 26 W / 22 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	165,000 mA
Corrente di innesco	0,2 A
Limit.corrente inrush T_h50	450 µs
Num. Max. di lum. su interruttore B16 A	16
Num. Max. di lum. su interruttore C10 A	24
Max. numero di apparecchi per interruttore magnetotermico C16	38
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 20 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

¹⁾ La famiglia Panel Protect soddisfa i requisiti tecnici minimi secondo il programma di sovvenzioni tedesco BEG per gli apparecchi di illuminazione ad alta efficienza energetica

Dati fotometrici

Flusso luminoso	5040 lm / 4340 lm / 3640 lm / 3080 lm ¹⁾
Efficienza luminosa	140 lm/W ¹⁾
Temperatura di colore	3000 K
Colore della luce (descrizione)	Bianco caldo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Gruppo di sicurezza fotobiologic EN62471	RG0
Ampiezza fascio luminoso	120 °

¹⁾ La famiglia Panel Protect soddisfa i requisiti tecnici minimi secondo il programma di sovvenzioni tedesco BEG per gli apparecchi di illuminazione ad alta efficienza energetica

DIMENSIONI E PESO

Lunghezza	595,00 mm
Altezza	34,00 mm
Larghezza	595,00 mm
Peso prodotto	2020,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	Polimetilmetacrilato (PMMA)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+70 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP54/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	No
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	575 mm
Larghezza per il montaggio	575 mm
Profondità di incasso	50,0 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	70000 h ¹⁾
Durata L90/B10 @ 25 °C	50000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	800 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	125,0 mm
ECG - Larghezza	60 mm
ECG - Altezza	26,7 mm
Alimentatore consigliato	OSRAM OTi_DALI_50/220-240/1A4 NFC / TRIDONIC LCA 45W 500–1400mA one4all SC PRE

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)

Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EL, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00039-V01.01-EN
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854082863	Astuccio 1	41 mm x 602 mm x 602 mm	2408.00 g	14.86 dm³
4099854082870	Cartone di spedizione 5	620 mm x 229 mm x 631 mm	13122.00 g	89.59 dm³

Istruzioni per l'uso / istruzioni di sicurezza
UI PL PROT 600 P 36W and PL PROT 625 P 36W

PDF (2.03 MB)

Informazioni legali
LSI PL PROT P 36W

PDF (2.65 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
EM Insert PL PROTECT

PDF (3.15 MB)

Dichiarazioni di conformità
CE Declaration PL PROT

PDF (379.16 KB)

EPD
EPD EN PANEL PROTECT

PDF (668.81 KB)

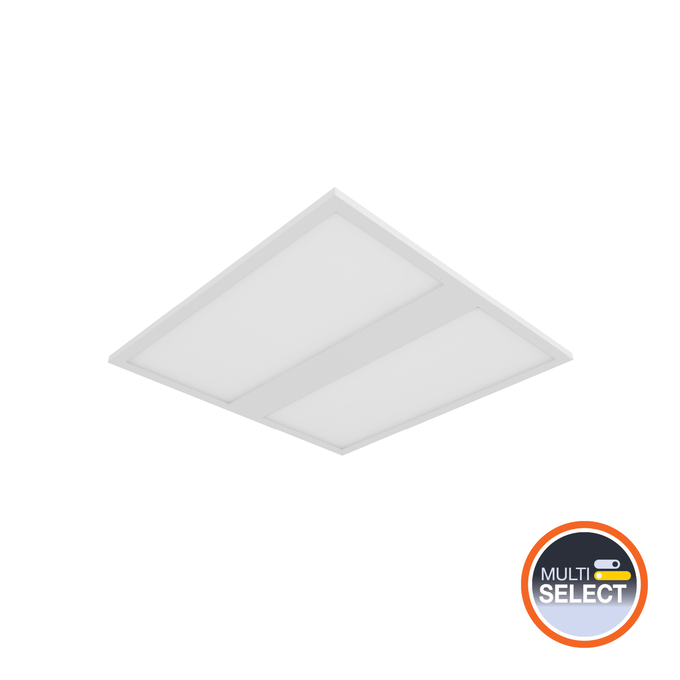

Immagine del prodotto: sfondo bianco, diagonale
PL PROT 36W

JPG (1.09 MB)

Immagine del prodotto: sfondo bianco, verticale
PL PROT 36W

JPG (2.23 MB)

Immagine del prodotto: sfondo bianco, spaziale
PL PROT 36W

JPG (987.78 KB)

Immagine del prodotto: sfondo bianco, spaziale
Panel Protect with optional SF Mount Kit H50

JPG (1.05 MB)

Disegno del profilo del prodotto con lettere
PL PROT 600 P 36W

SVG (58.34 KB)

Disegno del profilo del prodotto con numeri
PL PROT 600 P 36W

SVG (73.92 KB)

Disegno del profilo del prodotto con numeri
PL PROT 600 P 36W

SVG (8.74 KB)

Disegno del profilo del prodotto - tecnica
PL PROT 600 P 36W

SVG (55.03 KB)

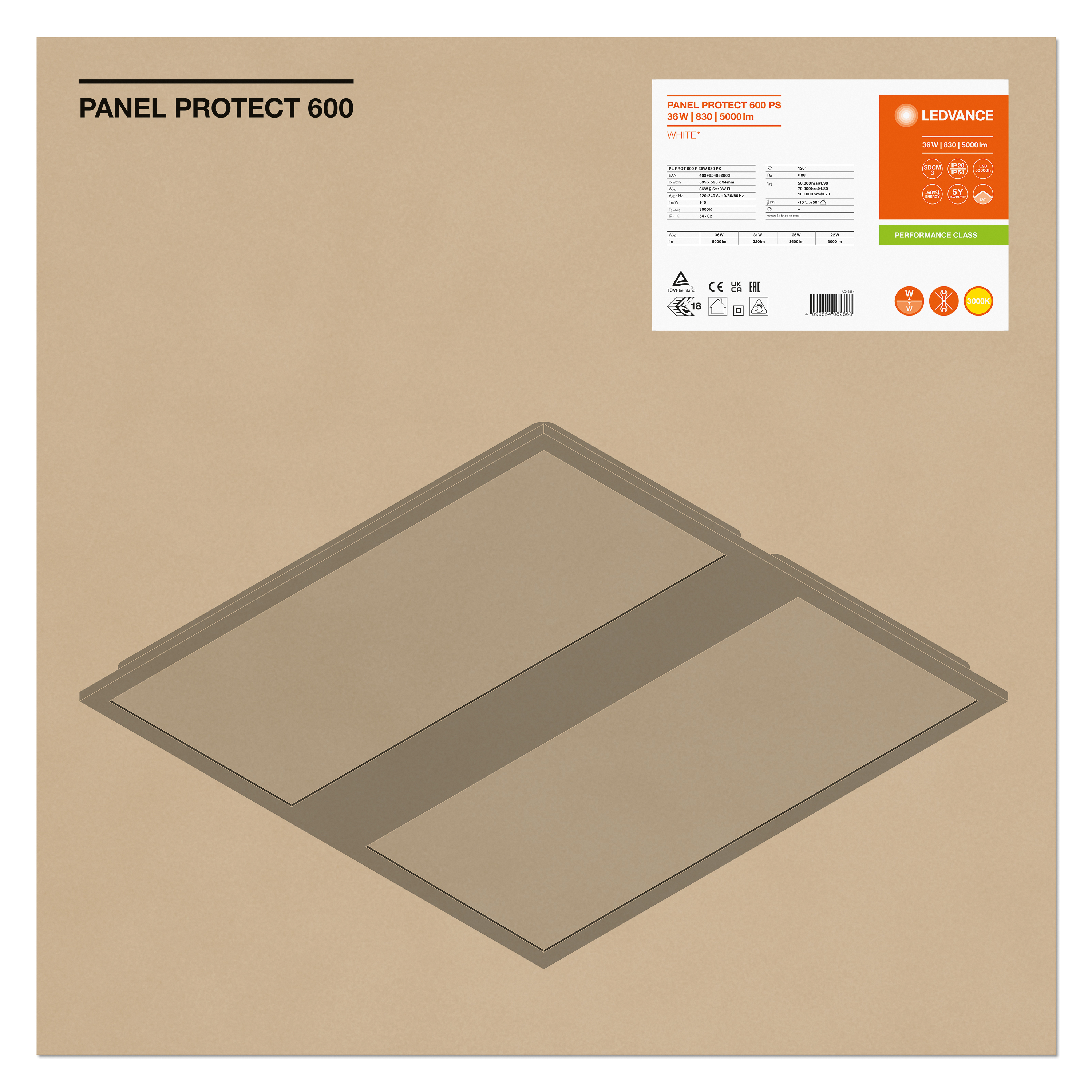

Immagine della confezione, frontale
Panel PROTECT 600 36W MiCh

JPG (3.84 MB)

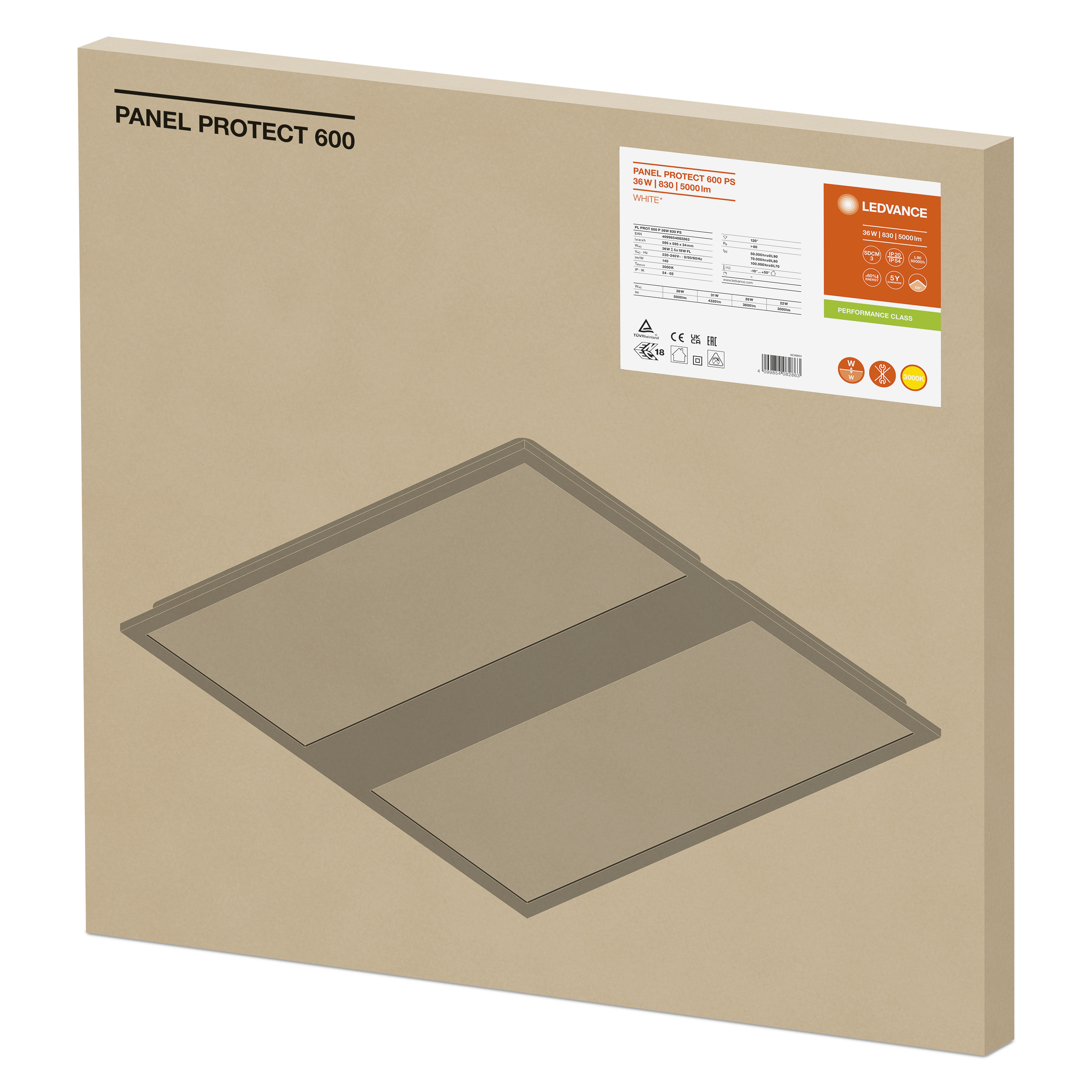

Immagine della confezione, spaziale
