PL CMFT 1200 P 33W 840 PS

PANEL COMFORT 1200 PS

GTIN: 4099854003981 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
Elevata consistenza del colore con SDCM 3
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Illuminazione di emergenza possibile con il box di conversione di emergenza LEDVANCE
5 anni di garanzia

Aree di applicazione

Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori
Adatto per sistemi da incasso a soffitto con griglia di 1200 x 300 mm

Caratteristiche del prodotto

Telaio in alluminio estruso
Diffusore in polistirene
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT
Durata (L80/B10): 70.000 ore (a 25 °C)

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
A parte disponibile la prolunga del cavo twist lock DC
Adatto per l'uso con scatola di conversione di emergenza separata

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	33 W / 28 W / 24 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	150,000 mA
Corrente di innesco	9 A
Limit.corrente inrush T_h50	690 µs
Num. Max. di lum. su interruttore B16 A	14
Num. Max. di lum. su interruttore C10 A	15
Max. numero di apparecchi per interruttore magnetotermico C16	24
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 20 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza / Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe

Dati fotometrici

Flusso luminoso	4320 lm / 3640 lm / 3120 lm ¹⁾
Efficienza luminosa	130 lm/W ¹⁾
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	110 °

DIMENSIONI E PESO

Lunghezza	1195,00 mm
Altezza	11,00 mm
Larghezza	295,00 mm
Peso prodotto	2800,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polystyrene (PS)
Materiale superficie che emette la luce	Polistirolo
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	No
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	1185 mm
Larghezza per il montaggio	285 mm
Profondità di incasso	50,0 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	70000 h ¹⁾
Durata L90/B10 @ 25 °C	48000 h
Numero cicli accensione / spegnimento	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	750 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	143 mm
ECG - Larghezza	49 mm
ECG - Altezza	30 mm
Alimentatore consigliato	OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)

Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00012-V01.01-EN
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854003981	Astuccio 1	37 mm x 344 mm x 1,347 mm	3252.00 g	17.14 dm³
4099854003998	Cartone di spedizione 4	1,352 mm x 167 mm x 379 mm	13740.00 g	85.57 dm³

Immagine del prodotto	Nome del prodotto	EAN
	PANEL 1200 CABLE EXT TWIST LOCK	4099854018510
	EM CONVERSION BOX	4058075237025
	PANEL 1200x300 RECESSED MOUNT FRAME	4058075472976
	PANEL 1200 Surface Mount Kit	4058075108820
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL Suspension Kit	4058075402928
	PANEL 1200 X 300 SF MOUNT KIT H70 VAL	4099854018497

Istruzioni per l'uso / istruzioni di sicurezza
PL CMFT 1200 P

PDF (3.55 MB)

Informazioni legali
LISO Insert Panel CMFT 1200 P

PDF (2.66 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
EM Insert PL COMFORT

PDF (3.17 MB)

Dichiarazioni di conformità
CE Declaration PL CMFT 1200 PS

PDF (299.51 KB)

EPD
EPD EN PANEL COMFORT EDGELIT DALI

PDF (631.42 KB)

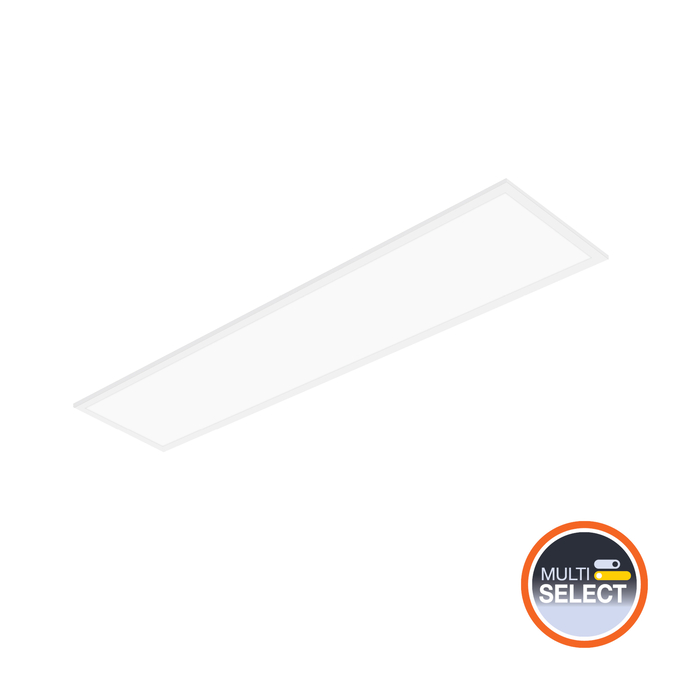

Immagine del prodotto: sfondo bianco, diagonale
PL PFM 1200 33W

JPG (717.3 KB)

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
PL COMFORT DRIVER

JPG (164.83 KB)

Immagine del prodotto: sfondo bianco, verticale
PL PFM 1200 33W

JPG (670.53 KB)

Disegno del profilo del prodotto con lettere
Panel LED 1200 ml k

SVG (10.17 KB)

Disegno del profilo del prodotto con numeri
PL COMP 1200

PNG (21.62 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
Panel LED 1200 k

SVG (6.73 KB)

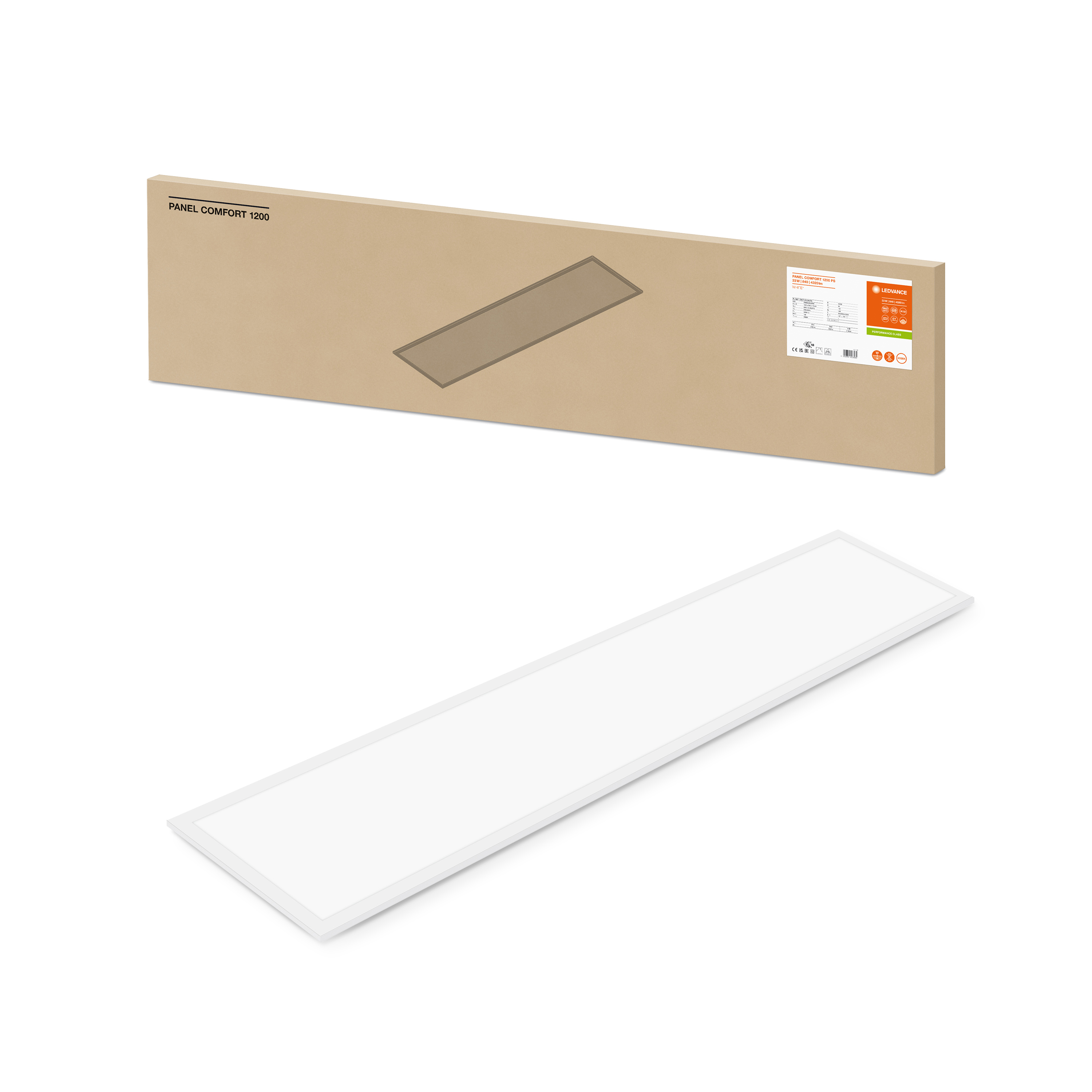

Scatto combinato = Scatto Product Beauty + immagine della confezione
PL CMFT 1200 P 33W 840 PS

JPG (885.3 KB)

Immagine della confezione, spaziale
PANEL COMFORT 1200 PS 33W 840

JPG (1.36 MB)

Informazioni catalogo 1
CIA1_PL CMFT 1200

PNG (36.26 KB)

Informazioni catalogo 2
PL CMFT

PNG (101.28 KB)

Informazioni catalogo 3
CIA3_PL CMFT 1200

PNG (45.61 KB)

File IES (IES)
PL CMFT 1200 33W 840 PS

IES (7.89 KB)

File LDT (Eulumdat)
PL CMFT 1200 33W 840 PS

LDT (9.8 KB)

File ULD (DIALux)
PL CMFT 1200 P 33W 840 PS

ULD (116.74 KB)

File ROLF (RELUX)
PL CMFT 1200 P 33W 840 PS

ROLF (100.65 KB)

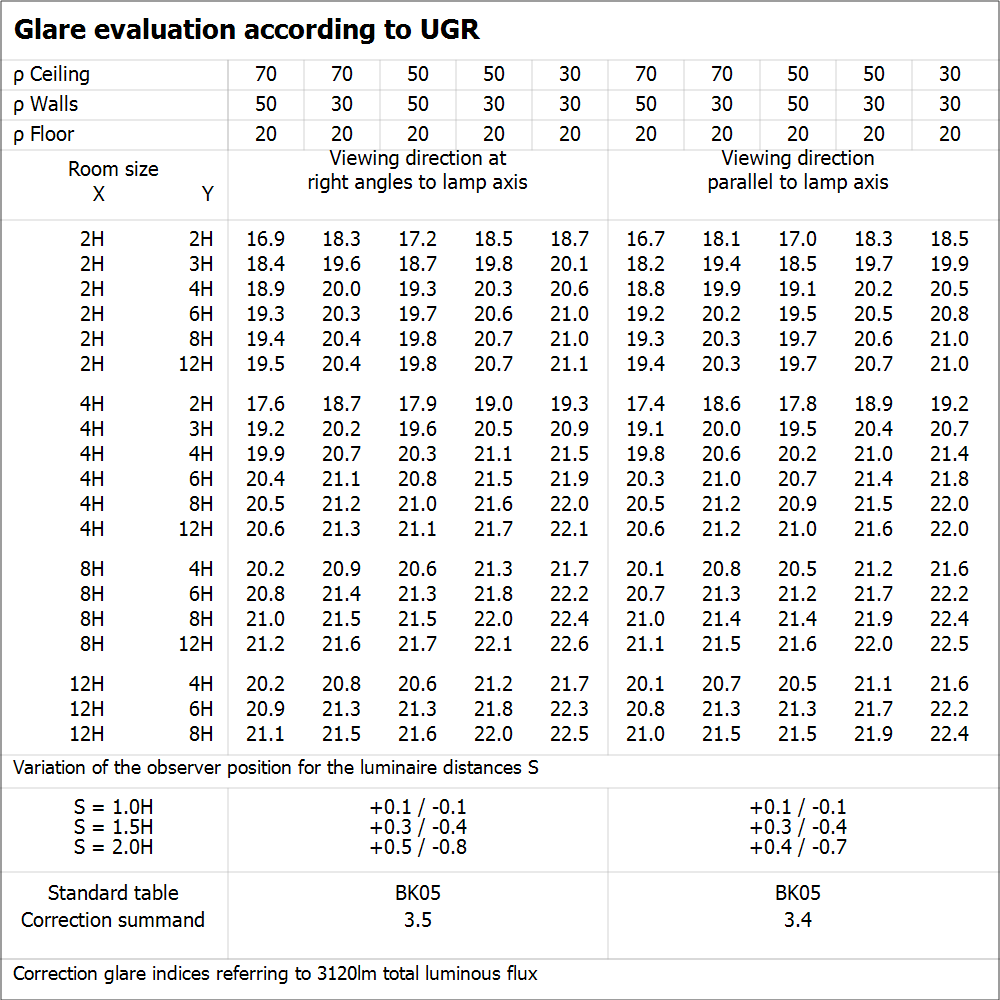

File UGR (tabella UGR)
PL CMFT 1200 24W 840 PS

PNG (60.07 KB)

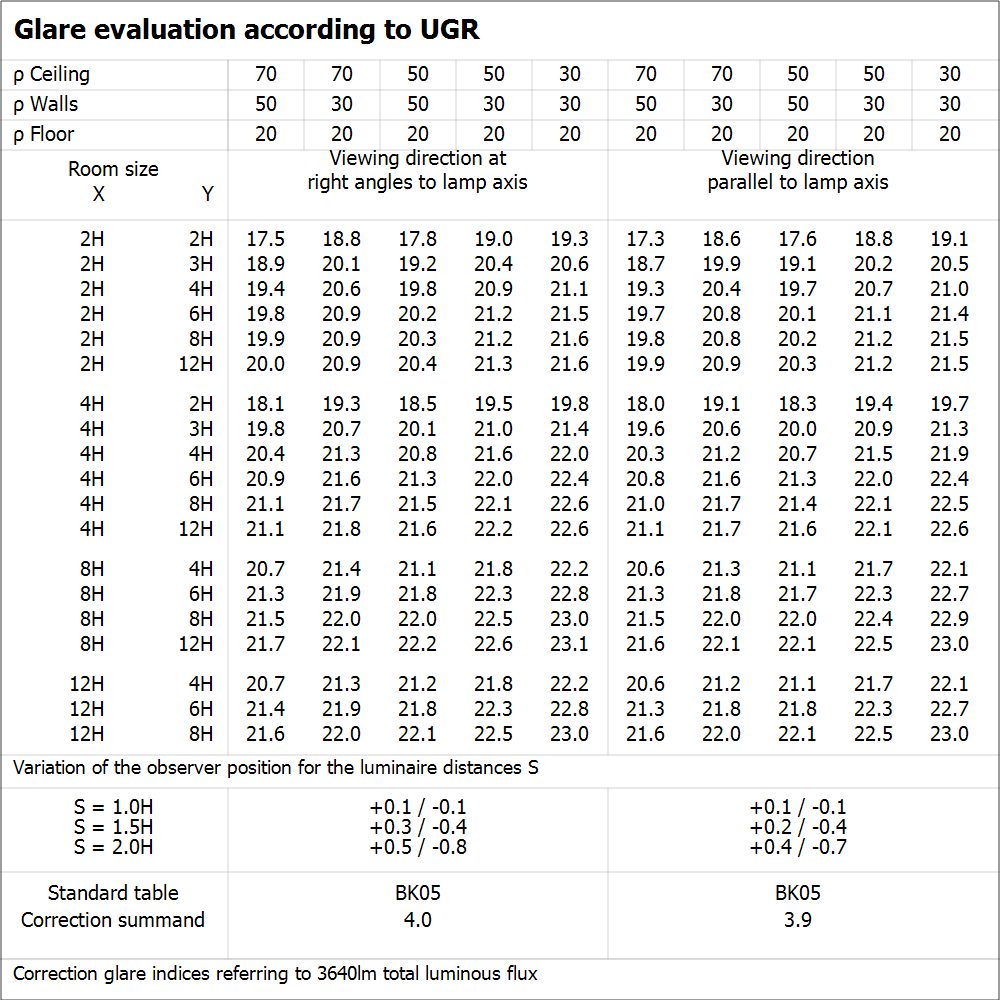

File UGR (tabella UGR)
PL CMFT 1200 28W 840 PS

PNG (59.6 KB)

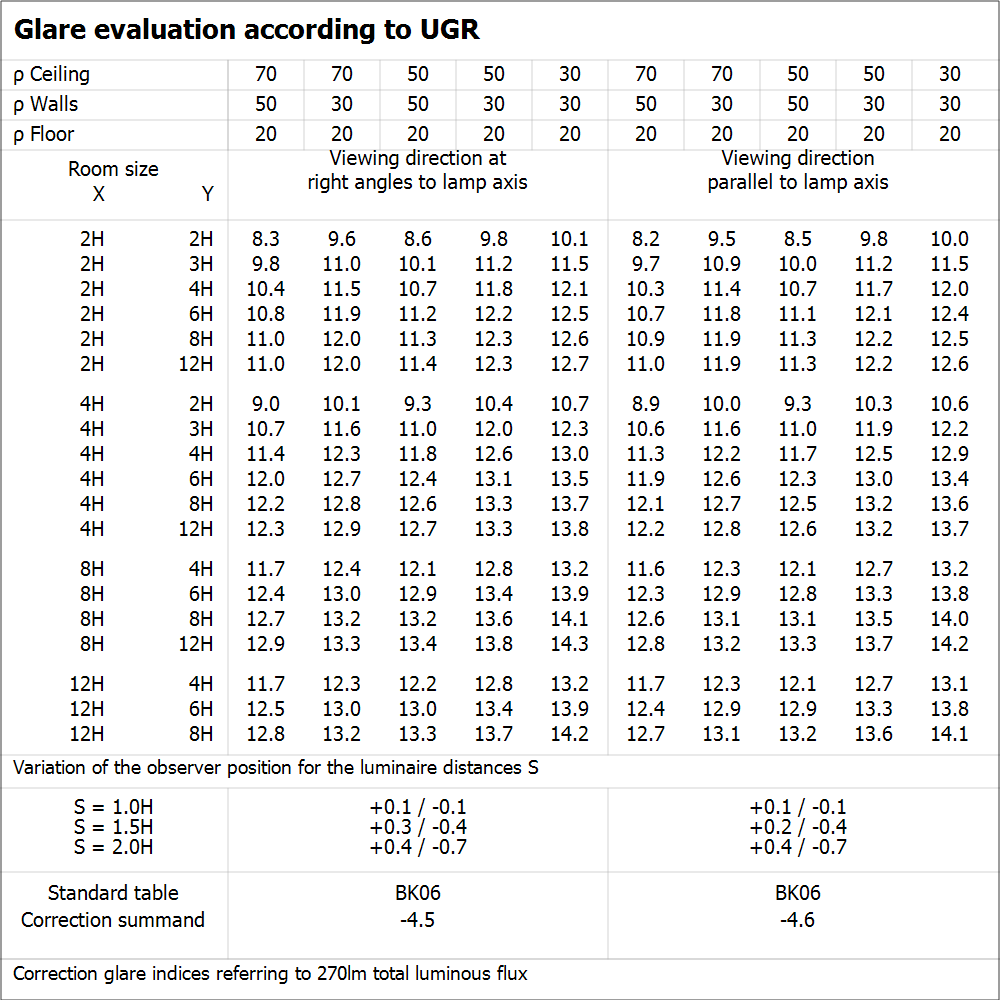

File UGR (tabella UGR)
