PL CMFT 600 ZB P 28W 840

nuovo

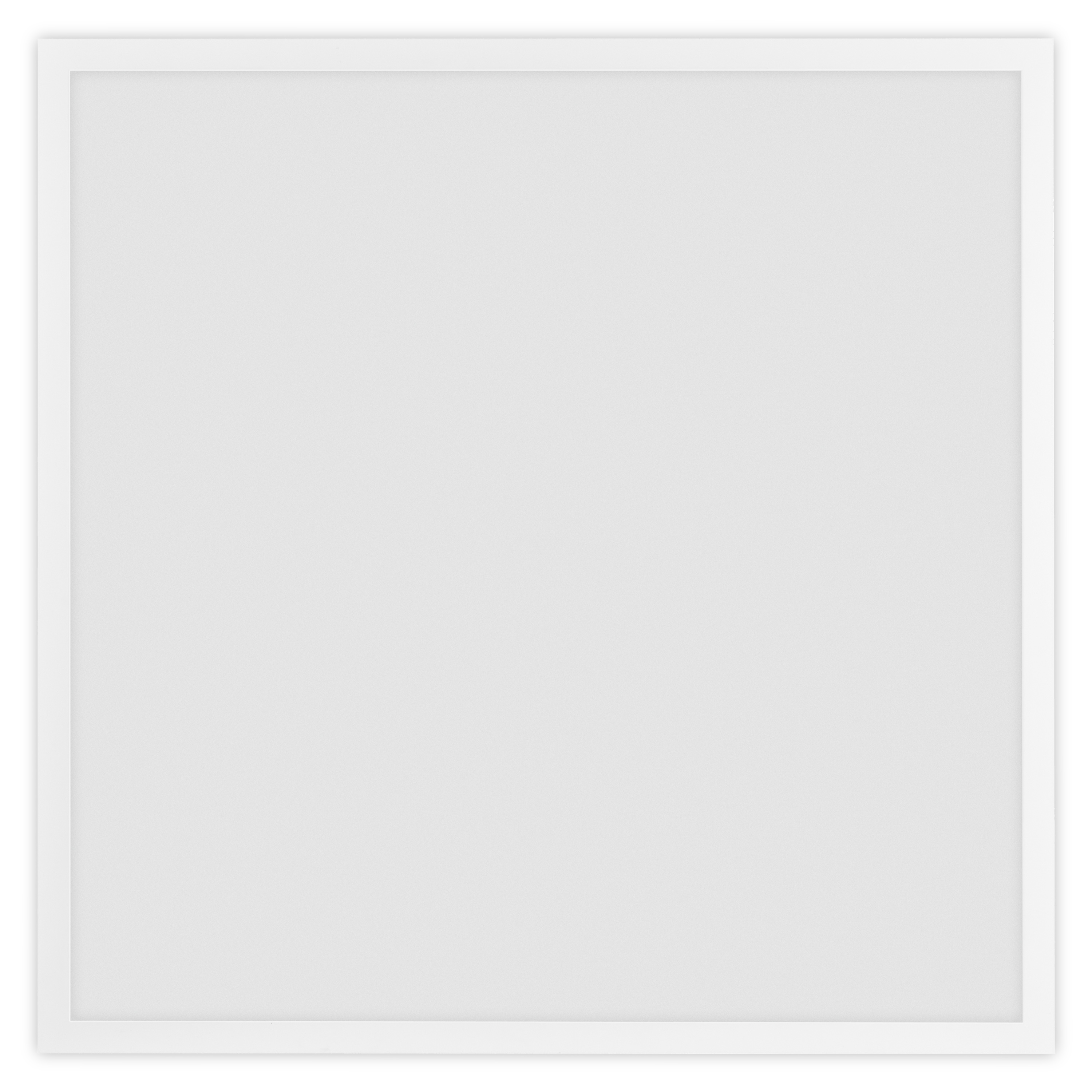

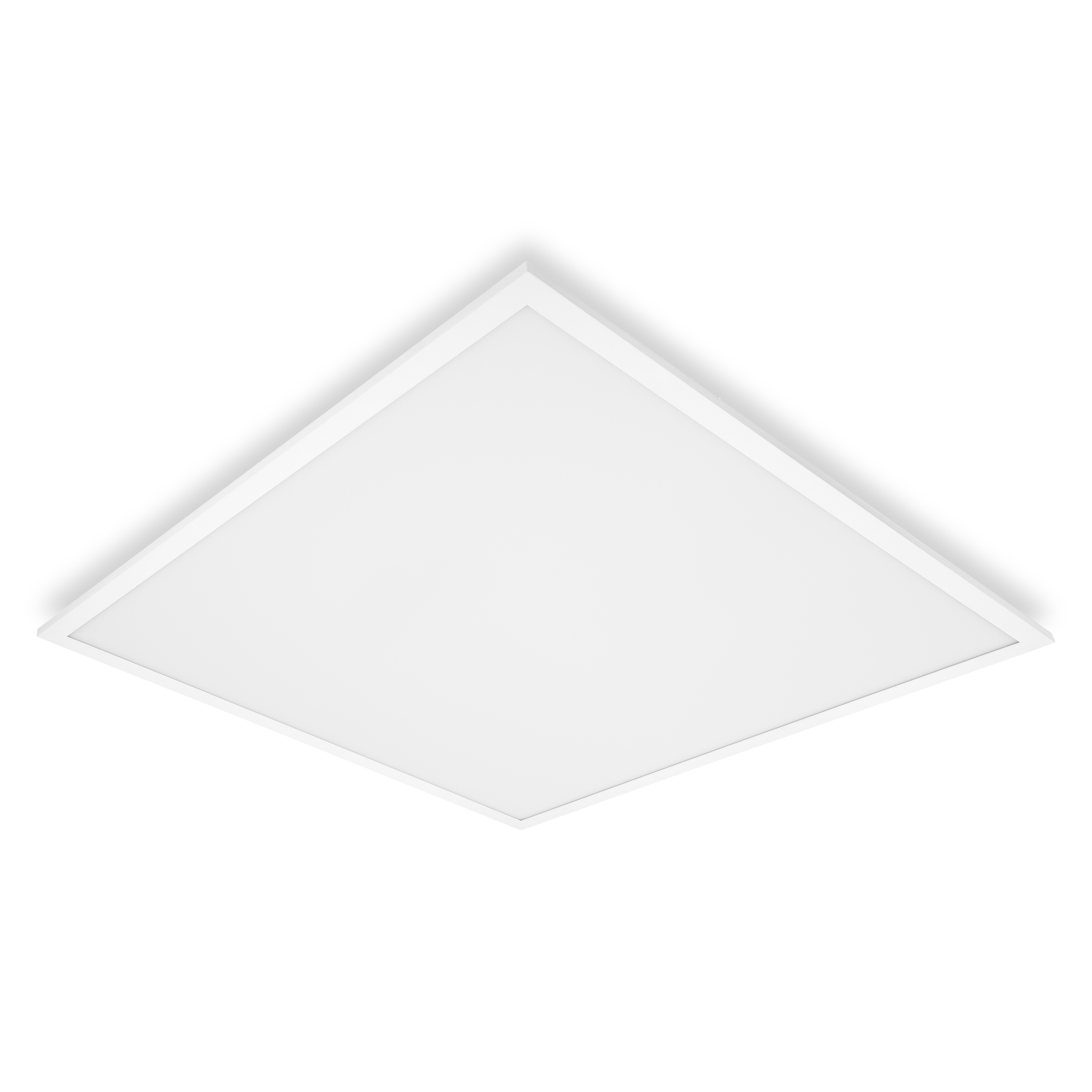

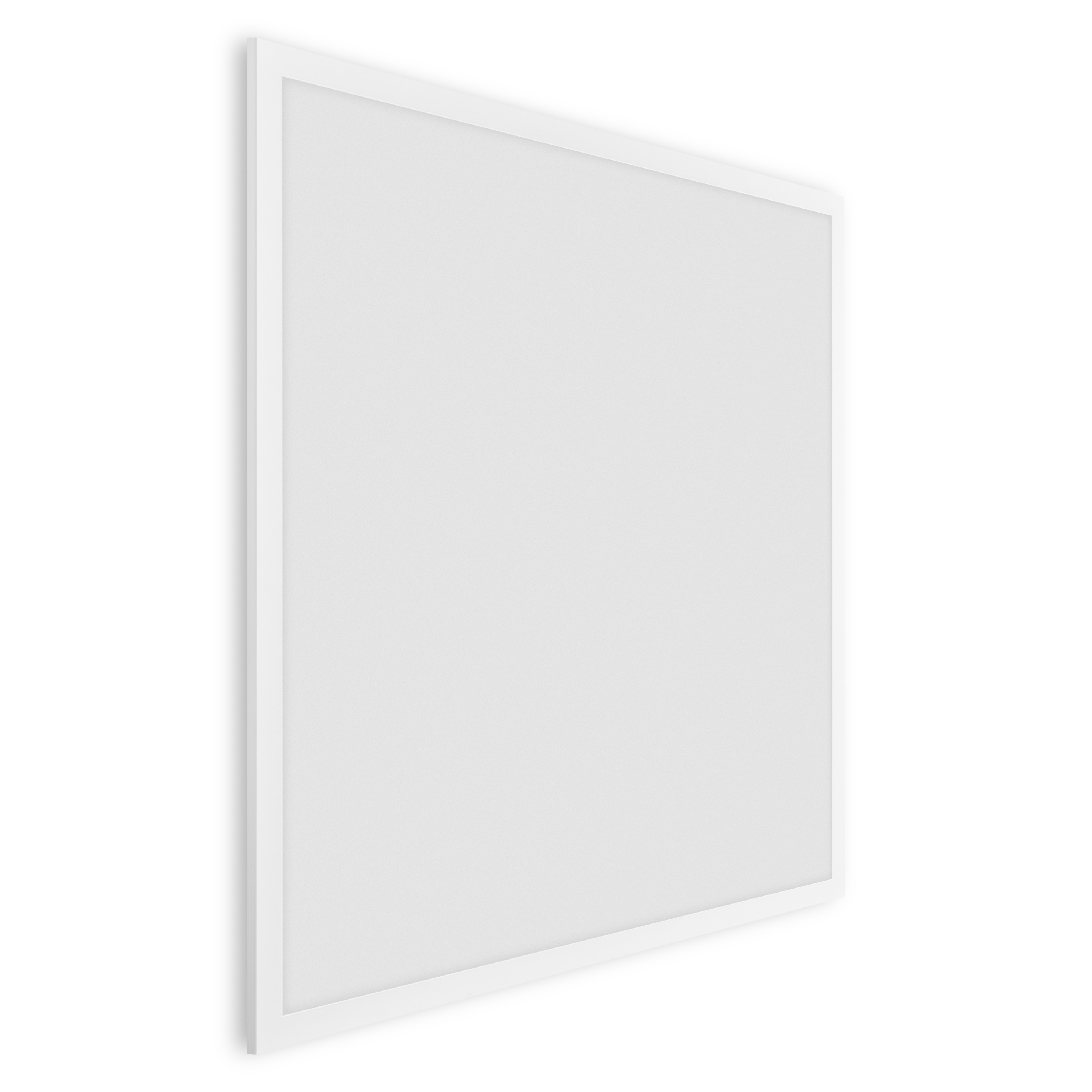

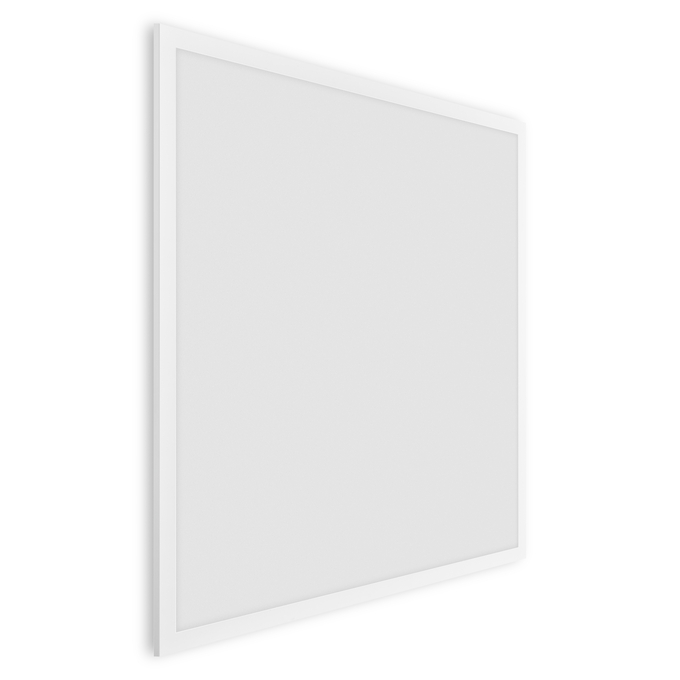

PANEL COMFORT 600 ZIGBEE GEN 2

GTIN: 4099854513336 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Apparecchio adatto per DIRECT EASY / VIVARES Zigbee e altri sistemi di gestione della luce Zigbee 3.0
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
Elevata consistenza del colore con SDCM 3
Servizi estesi come il monitoraggio energetico e la manutenzione remota possibili con le versioni Zigbee
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Adatto per illuminazione di emergenza

Aree di applicazione

Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori
Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm

Caratteristiche del prodotto

Apparecchio predisposto per IoT con tecnologia Zigbee 3.0
Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
Telaio in alluminio estruso, struttura in metallo
Diffusore in polistirene
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Durata (L80/B10): 70.000 ore (a 25 °C)

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Se il cavo flessibile esterno o il cordone di questo apparecchio risulta danneggiato, dovrà essere sostituito con un cordone SPECIAL A o con un cordone disponibile esclusivamente presso il produttore o il suo agente di assistenza.
Attenzione, rischio di scosse elettriche.
Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	28,00 W
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	130,000 mA
Corrente di innesco	5.24 A
Limit.corrente inrush T_h50	47.2 µs
Num. Max. di lum. su interruttore B16 A	55
Num. Max. di lum. su interruttore C10 A	34
Max. numero di apparecchi per interruttore magnetotermico C16	55
Fattore di potenza λ	0,95
Distorsione armonica totale	< 7 %
Classe di sicurezza	II
Resistenza ai transitori (L/N)	1000 V
Modalità di funzionamento	External LED driver

Dati fotometrici

Flusso luminoso	3640 lm
Efficienza luminosa	130 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	110 °
UGR longitudinal	< 22

DIMENSIONI E PESO

Lunghezza	595,00 mm
Altezza	32,00 mm
Larghezza	595,00 mm
Peso prodotto	1650,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polystyrene (PS)
Materiale superficie che emette la luce	Polistirolo
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza viti, 3 poli (L, N, PE)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	Sì
Pronto per l'IoT	Support of Zigbee Data Clusters: 0x0302 (Luminaire Asset Management), 0x0702 (Smart Energy: Metering), 0x0B04 (Electrical Measurement) ¹⁾
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	595.00 mm
Larghezza per il montaggio	575 mm
Profondità di incasso	50 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	Sì

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	70000 h ¹⁾
Durata L90/B10 @ 25 °C	48000 h
Numero cicli accensione / spegnimento	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	620 mA
ECG - Tensione di uscita	3.0 %
ECG - Lunghezza	119,0 mm
ECG - Larghezza	45 mm
ECG - Altezza	25 mm

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Tipo di test funzionamento d'emergenza	Nessuno
Potenza in modalità di emergenza	5 W
Flusso luminoso in modalità d'emergenza	500 lm

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, TÜV, UKCA
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Nota a pié pag. utilizzata per prodotto	Disponibile da Settembre 2025
Funzione aggiunta	VIVARES

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854513336	Astuccio 1	35 mm x 685 mm x 600 mm	2105.00 g	14.39 dm³
4099854513343	Cartone di spedizione 4	705 mm x 160 mm x 625 mm	9502.00 g	70.50 dm³

Immagine del prodotto	Nome del prodotto	EAN
	PANEL 600 SURFACE MOUNT KIT H75	4058075472914
	PANEL 600 SURFACE MOUNT KIT H70 VAL	4058075402843
	PANEL Suspension Kit	4058075402928
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	EM CONVERSION BOX	4058075237025

Nome del prodotto	Marca del prodotto	Tipo di componente del prodotto	Codice EAN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB	LEDVANCE	Controllo della luce	4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB	LEDVANCE	Controllo della luce	4099854476358
SWITCH KINETIC DIRECT 4B WT M ZB	LEDVANCE	Controllo della luce	4099854589799
SWITCH KINETIC DIRECT 4B WT G ZB	LEDVANCE	Controllo della luce	4099854589812
SWITCH KINETIC DIRECT 4B BK ZB	LEDVANCE	Controllo della luce	4099854589836
SWITCH KINETIC DIRECT 4B GR ZB	LEDVANCE	Controllo della luce	4099854589850
VIVARES ZB CONTROL	LEDVANCE	Controllo della luce	4058075427488
VIVARES ZB L/O SENS 220-240	LEDVANCE	Controllo della luce	4058075446182
VIVARES ZB O SENS 220-240	LEDVANCE	Controllo della luce	4058075544222
VIVARES ZB COUPLER	LEDVANCE	Controllo della luce	4058075463806
VIVARES ZB SENS ADAPTER	LEDVANCE	Controllo della luce	4058075650107
