PANEL COMFORT 600 DALI

PL CMFT 600 P 33W 840 DALIVR

GTIN: 4099854015342 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Apparecchio adatto per VIVARES e altri sistemi di gestione della luce DALI-2
  • Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
  • Cablaggio passante possibile con box connettore incluso
  • Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
  • Elevata consistenza del colore con SDCM 3
  • Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
  • Driver esterno per maggiore flessibilità e facilità di installazione
  • Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
  • Adatto per illuminazione di emergenza
  • 5 anni di garanzia
Aree di applicazione
  • Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
  • Uffici, sale conferenza
  • Aree di accoglienza, ingressi, corridoi, ascensori
  • Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
Caratteristiche del prodotto
  • Apparecchio predisposto per IoT con tecnologia DALI-2
  • Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
  • Funzione Push DIM per la regolazione e la commutazione direttamente da un pulsante
  • Telaio in alluminio estruso
  • Diffusore in polistirene
  • Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
  • Durata (L80/B10): 70.000 ore (a 25 °C)
Apparecchiatura / Accessori
  • Accessori disponibili per diverse opzioni di montaggio
  • Box connettore con terminale a 5 poli incluso
  • Cavo di sicurezza per apparecchi incluso
  • Staffe di sicurezza preinstallate
  • Dispositivo di controllo esterno incluso
  • Adatto per l'uso con scatola di conversione di emergenza separata
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 33,00 W 1)
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 150,000 mA
Corrente di innesco 4,4 A
Limit.corrente inrush Th50 440 µs
Num. Max. di lum. su interruttore B16 A 40
Num. Max. di lum. su interruttore C10 A 40
Max. numero di apparecchi per interruttore magnetotermico C16 65
Fattore di potenza λ > 0,90
Distorsione armonica totale < 20 %
Classe di sicurezza II
Modalità di funzionamento External LED driver
1) Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe
Dati fotometrici
Flusso luminoso 4320 lm 1)
Efficienza luminosa 130 lm/W 1)
Temperatura di colore 4000 K
Colore della luce (descrizione) Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching ≤3 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) < 0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 110 °
1) Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe
DIMENSIONI E PESO
Lunghezza 595,00 mm
Altezza 32,00 mm
Larghezza 595,00 mm
Peso prodotto 1670,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Steel
Materiale della copertura Polystyrene (PS)
Materiale superficie che emette la luce Polistirolo
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -10…+50 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione IP40/IP20
Indice IK (resistenza agli urti) [PIM] IK02
Dimmerabile Sì
Type of dimming [GMS] DALI2
Pronto per l'IoT Supporto del tipo di dati DALI PARTE 251, 252, 253 1)
Montaggio tipo Incasso/Sospensione/Superficie
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Lunghezza per il montaggio 575 mm
Larghezza per il montaggio 575 mm
Profondità di incasso 50,0 mm
Orientabile No
Con sorgente luminosa Sì
Replaceable light source No
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 70000 h 1)
Durata L90/B10 @ 25 °C 48000 h
Numero cicli accensione / spegnimento 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 730 mA
ECG - Tensione di uscita < 5 %
ECG - Lunghezza 209,00 mm
ECG - Larghezza 42,5 mm
ECG - Altezza 30 mm
Alimentatore consigliato OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Potenza in modalità di emergenza 6 W
Flusso luminoso in modalità d'emergenza 590 lm
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, UKCA, EAC, EPD
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
EPD LEDV-00011-V01.01-EN
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta VIVARES
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854015342 Astuccio
1		 52 mm x 622 mm x 694 mm 2125.00 g 22.45 dm³
4099854015359 Cartone di spedizione
4		 647 mm x 222 mm x 724 mm 9582.00 g 103.99 dm³
Immagine del prodotto Nome del prodotto Marca del prodotto Tipo di componente del prodotto Codice EAN
MANUAL CONTROL UNIT SELECT DALI-2 LEDVANCE Controllo della luce 4058075837485
MANUAL CONTROL UNIT SELECT DALI-2 TW LEDVANCE Controllo della luce 4058075837508
MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW LEDVANCE Controllo della luce 4058075837522
MANUAL CONTROL UNIT TOUCH DALI-2 TW LEDVANCE Controllo della luce 4058075837560
MANUAL CONTROL UNIT TOUCH DALI-2 LEDVANCE Controllo della luce 4058075837546
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Controllo della luce 4058075837584
SURFACE MOUNT FRAME LEDVANCE Controllo della luce 4058075843561
PUSHBUTTON COUPLER DALI-2 LEDVANCE Controllo della luce 4058075837607
FLEX CONTROL UNIT IOT DALI-2 HCL TW LEDVANCE Controllo della luce 4058075841888
FLEX CONTROL UNIT FLUSH MOUNT DALI-2 TW LEDVANCE Controllo della luce 4058075841901
FLEX CONTROL UNIT DALI-2 TW LEDVANCE Controllo della luce 4058075843844
FLEX CONTROL UNIT REAL-TIME-CLOCK DALI-2 HCL TW LEDVANCE Controllo della luce 4058075841925
SENSOR DALI-2 LIGHT/PRESENCE-6 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075837621
SENSOR DALI-2 LIGHT/PRESENCE-8 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075841949
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION LEDVANCE Controllo della luce 4058075843868
SENSOR DALI-2 LIGHT/PRESENCE-24 INFRARED CEILING MOUNTING LEDVANCE Controllo della luce 4058075843882
SENSOR CEILING MOUNTING KIT LEDVANCE Controllo della luce 4058075843905
Istruzioni per l'uso / istruzioni di sicurezza
PL CMFT P DALIVR
PDF (3.51 MB)
Informazioni legali
LISO Insert Panel CMFT 600 P DALI and 625 P DALI
PDF (2.78 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
EM Insert PL COMFORT
PDF (3.17 MB)
Dichiarazioni di conformità
CE Declaration PL CMFT DALI
PDF (299.02 KB)
Dichiarazioni di conformità
CE Declaration PL CMFT DALIVR
PDF (300.14 KB)
EPD
EPD EN PANEL COMFORT BACKLIT DALI
PDF (667.28 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)
Immagine del prodotto: sfondo bianco, diagonale
PL PFM PL FLEX
JPG (1.02 MB)
Immagine del prodotto: sfondo bianco, verticale
PL PFM PL FLEX
JPG (1.55 MB)
Immagine del prodotto: sfondo bianco, spaziale
PL PFM PL FLEX
JPG (663.8 KB)
Disegno del profilo del prodotto con lettere
PL PFM PL FLEX PL COMP
SVG (11.29 KB)
Disegno del profilo del prodotto con numeri
PL PFM PL FLEX
SVG (18.54 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM PL FLEX PL COMP
SVG (8.3 KB)

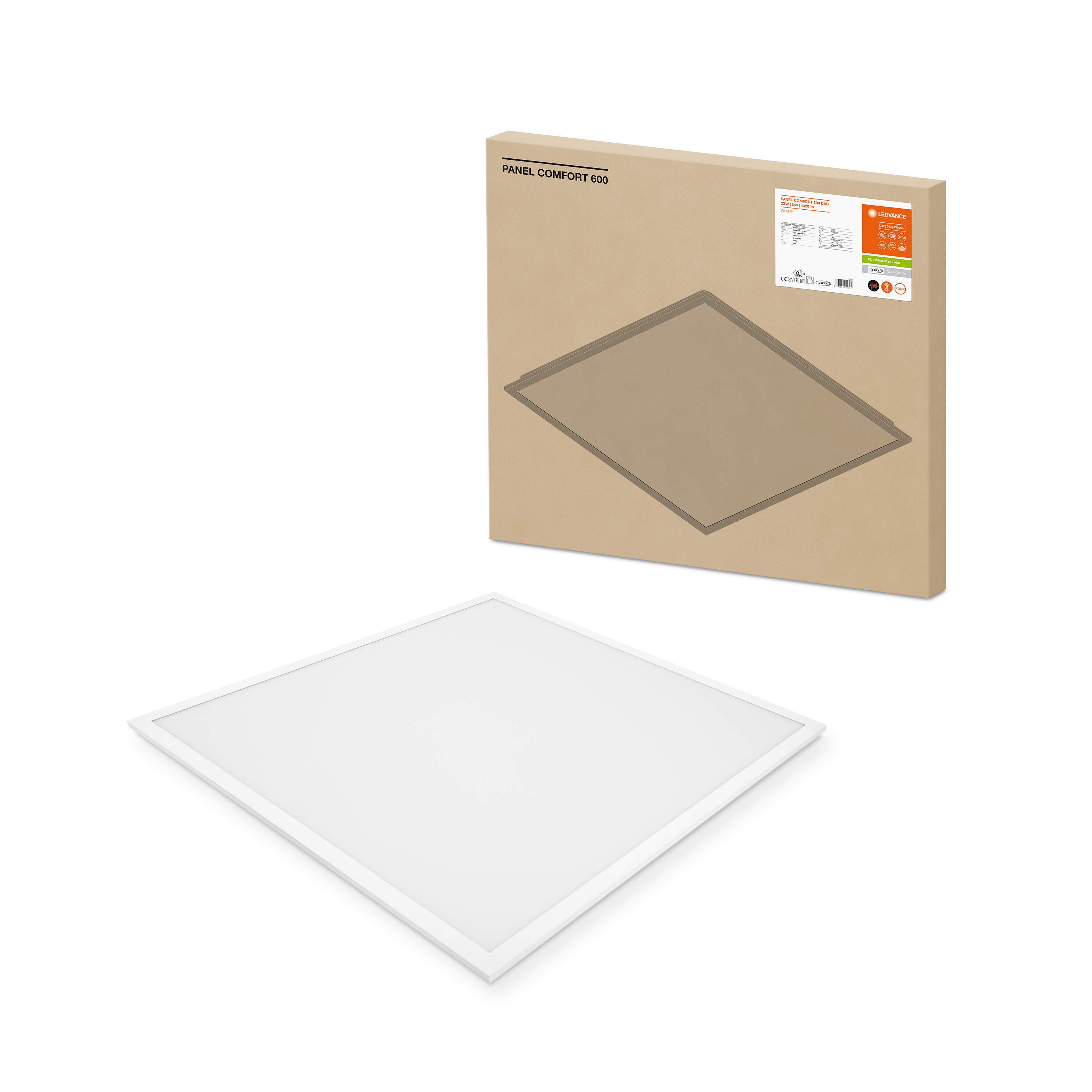

Scatto combinato = Scatto Product Beauty + immagine della confezione
PANEL COMFORT 600 DALI 33W 840
JPG (972.16 KB)

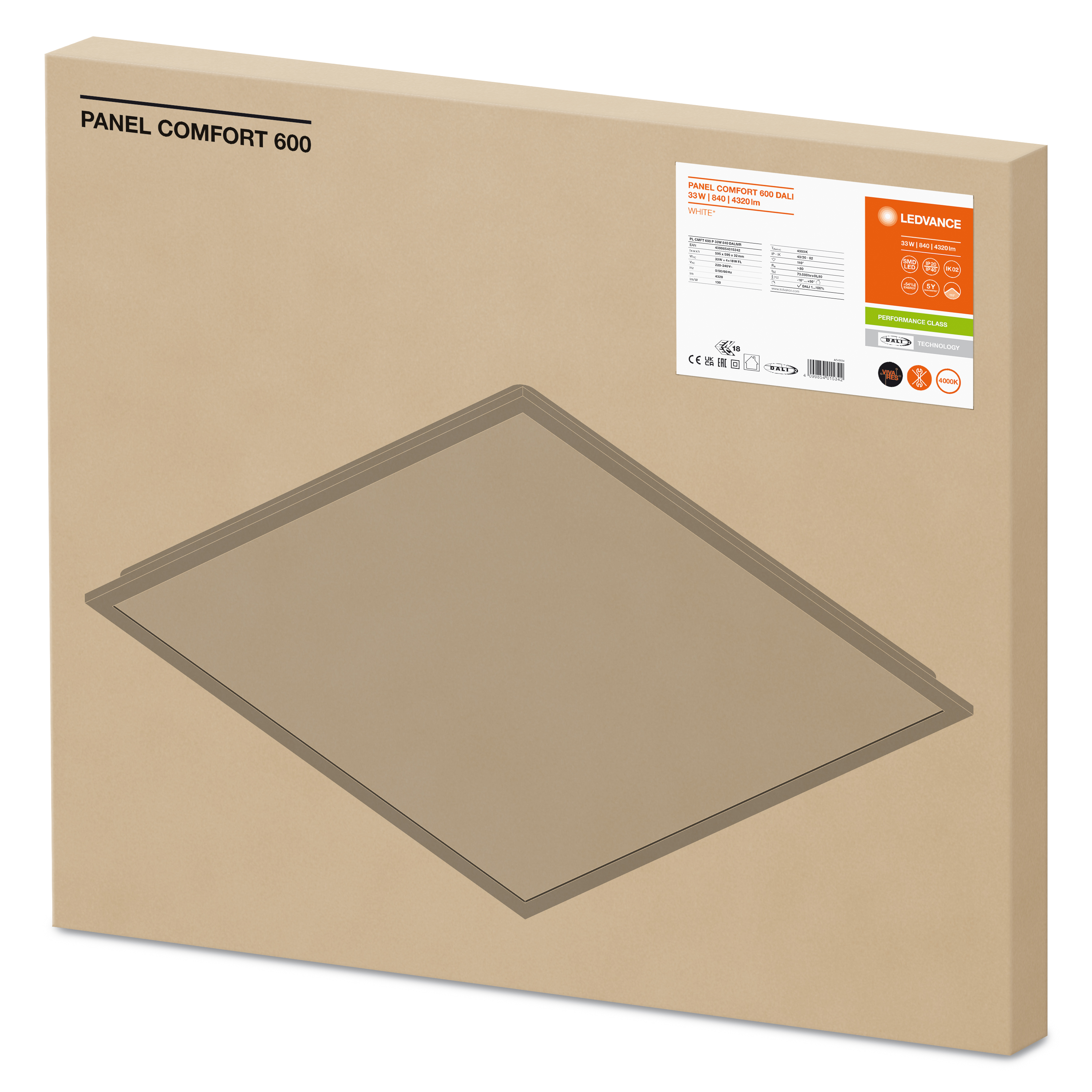

Immagine della confezione, spaziale
PANEL COMFORT 600 DALI 33W 840
JPG (2.69 MB)

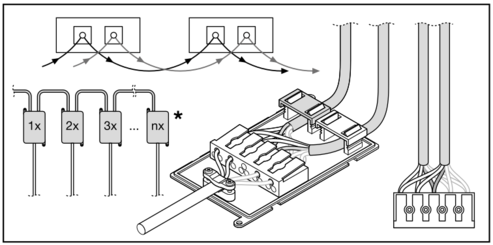

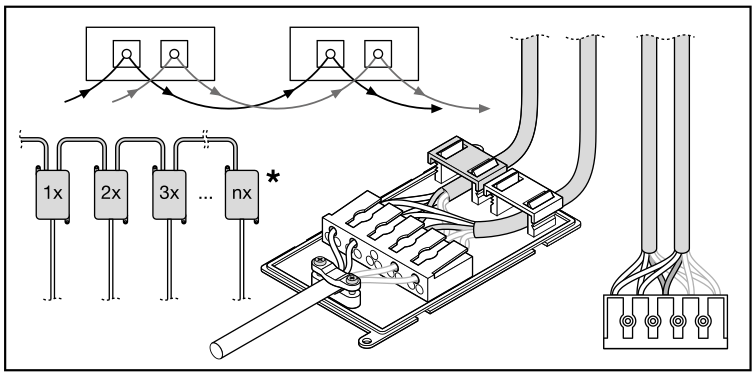

Informazioni catalogo 2
PL CMFT
PNG (101.28 KB)
Informazioni catalogo 5
Panel COMFORT DALI 600 625
SVG (142.28 KB)
File IES (IES)
PL CMFT 600 P 33W 840 DALIVR
IES (7.9 KB)
File LDT (Eulumdat)
PL CMFT 600 P 33W 840 DALIVR
LDT (9.82 KB)
File ULD (DIALux)
PL CMFT 600 P 33W 840 DALI
ULD (197.12 KB)
File ROLF (RELUX)
PL CMFT 600 P 33W 840 DALI
ROLF (348.7 KB)

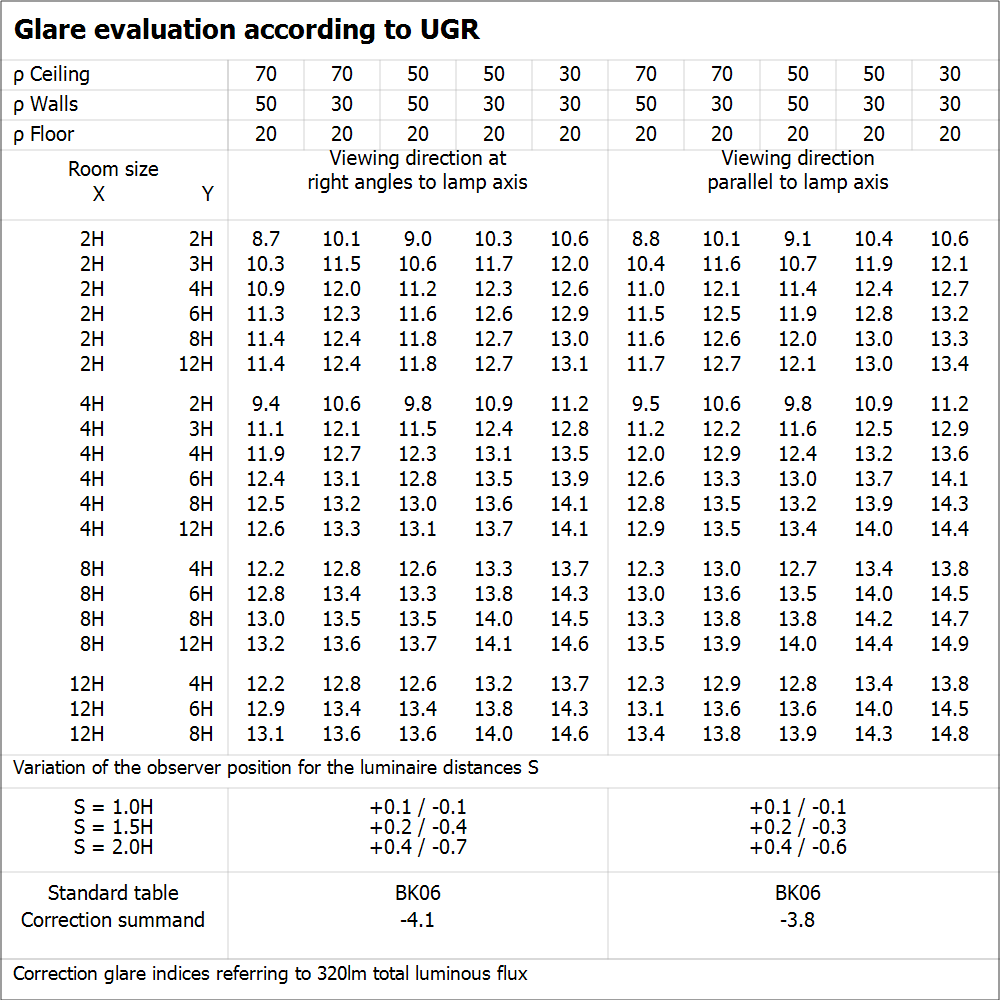

File UGR (tabella UGR)
PL CMFT 600 P 33W 840 DALIVR EM CONVERSION BOX
PNG (59.38 KB)

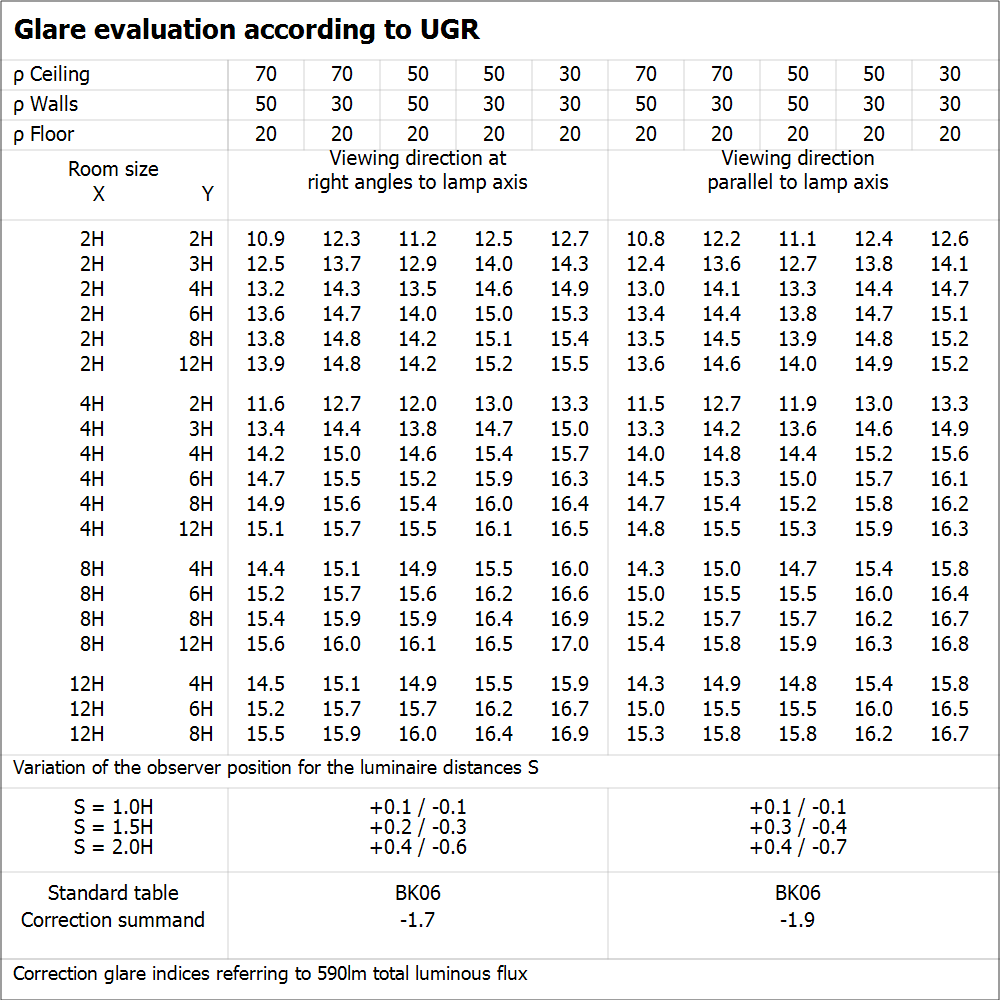

File UGR (tabella UGR)
PL CMFT 600 P 33W 840 DALIVR EM
PNG (59.59 KB)
File UGR (tabella UGR)
PL CMFT 600 P 33W 840 DALIVR
PNG (59.12 KB)
Curva di distribuzione della luce tipo cono
PL CMFT 600 P 33W 840 DALIVR EM CONVERSION BOX
SVG (16.75 KB)
Curva di distribuzione della luce tipo cono
PL CMFT 600 P 33W 840 DALIVR EM
SVG (16.75 KB)
Curva di distribuzione della luce tipo cono
PL CMFT 600 P 33W 840 DALIVR
SVG (16.77 KB)
Curva di distribuzione della luce tipo polare
PL CMFT 600 P 33W 840 DALIVR EM CONVERSION BOX
SVG (17.43 KB)
Curva di distribuzione della luce tipo polare
PL CMFT 600 P 33W 840 DALIVR EM
SVG (17.43 KB)
Curva di distribuzione della luce tipo polare
PL CMFT 600 P 33W 840 DALIVR
SVG (18.01 KB)
BIM Revit 3D
PL_CMFT
ZIP (1.51 MB)
CAD STEP 3D
PL_CMFT_600
STEP (34.54 KB)
Documenti per capitolati
PANEL COMFORT 600 DALI 33W 840 DALIVR-IT
TXT (2.12 KB)
Immagini applicative

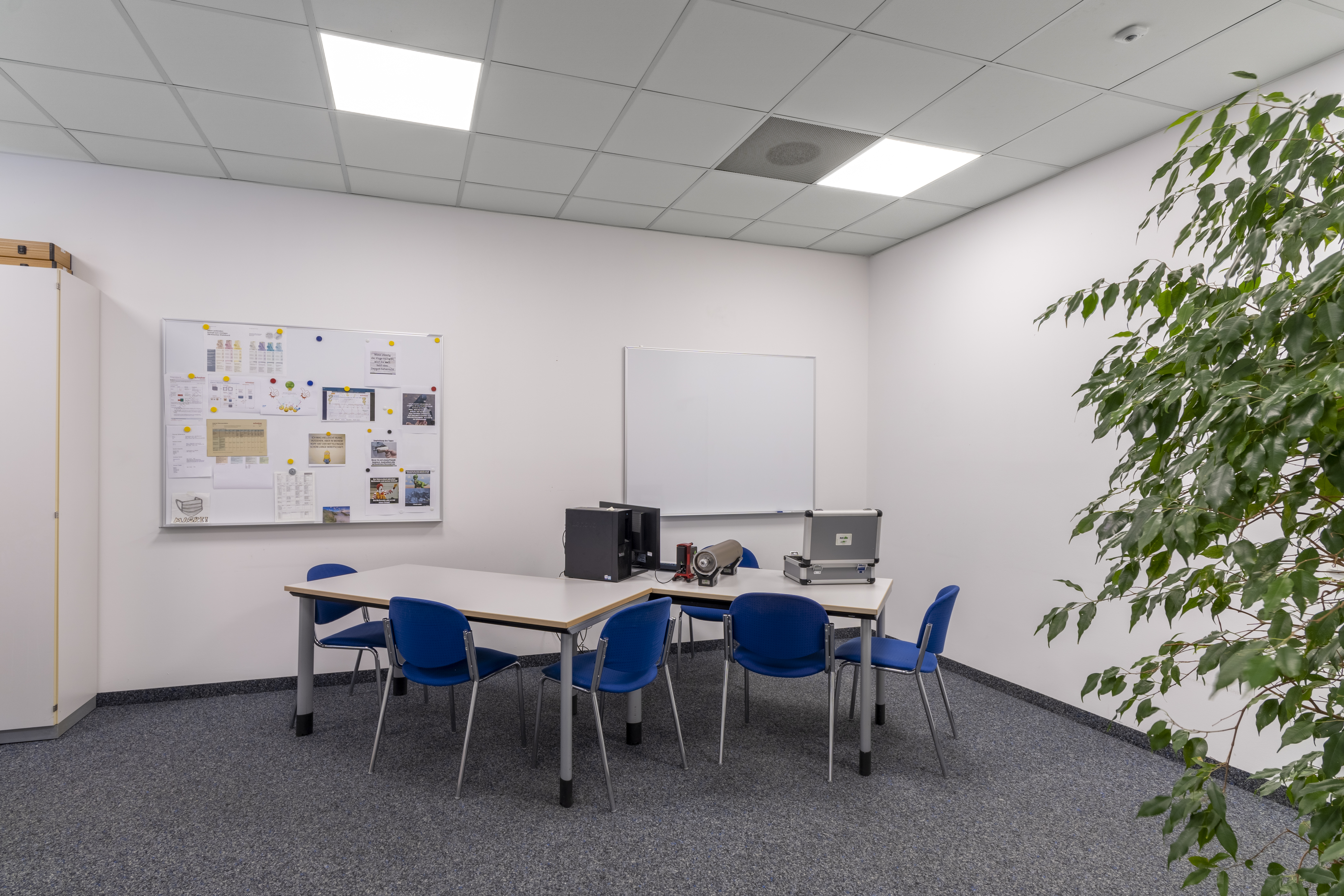

Schreiner Group Conference Room
JPG (13.41 MB)
Immagini applicative

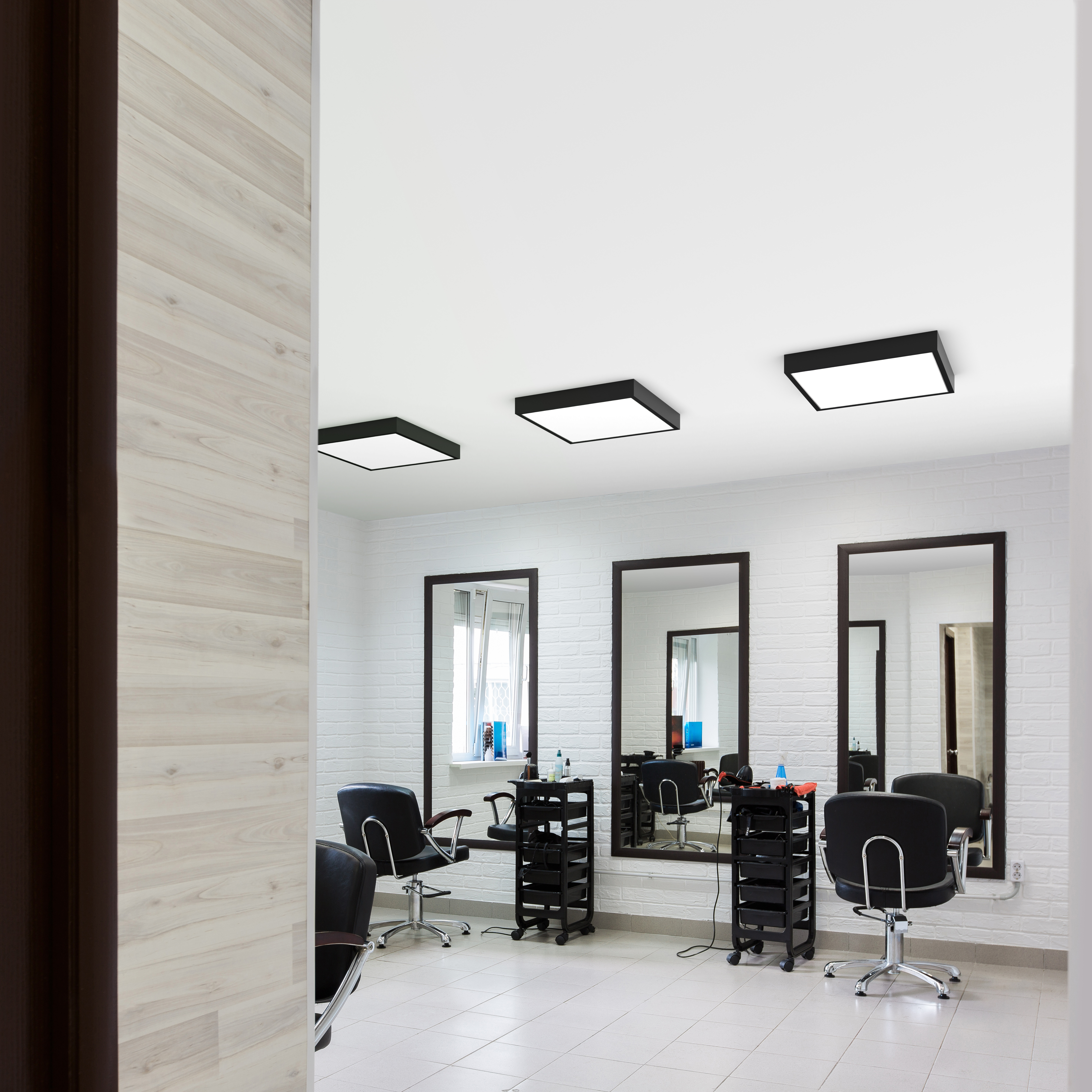

Hairdressing salon with black panel frame
JPG (10.68 MB)
Immagini applicative

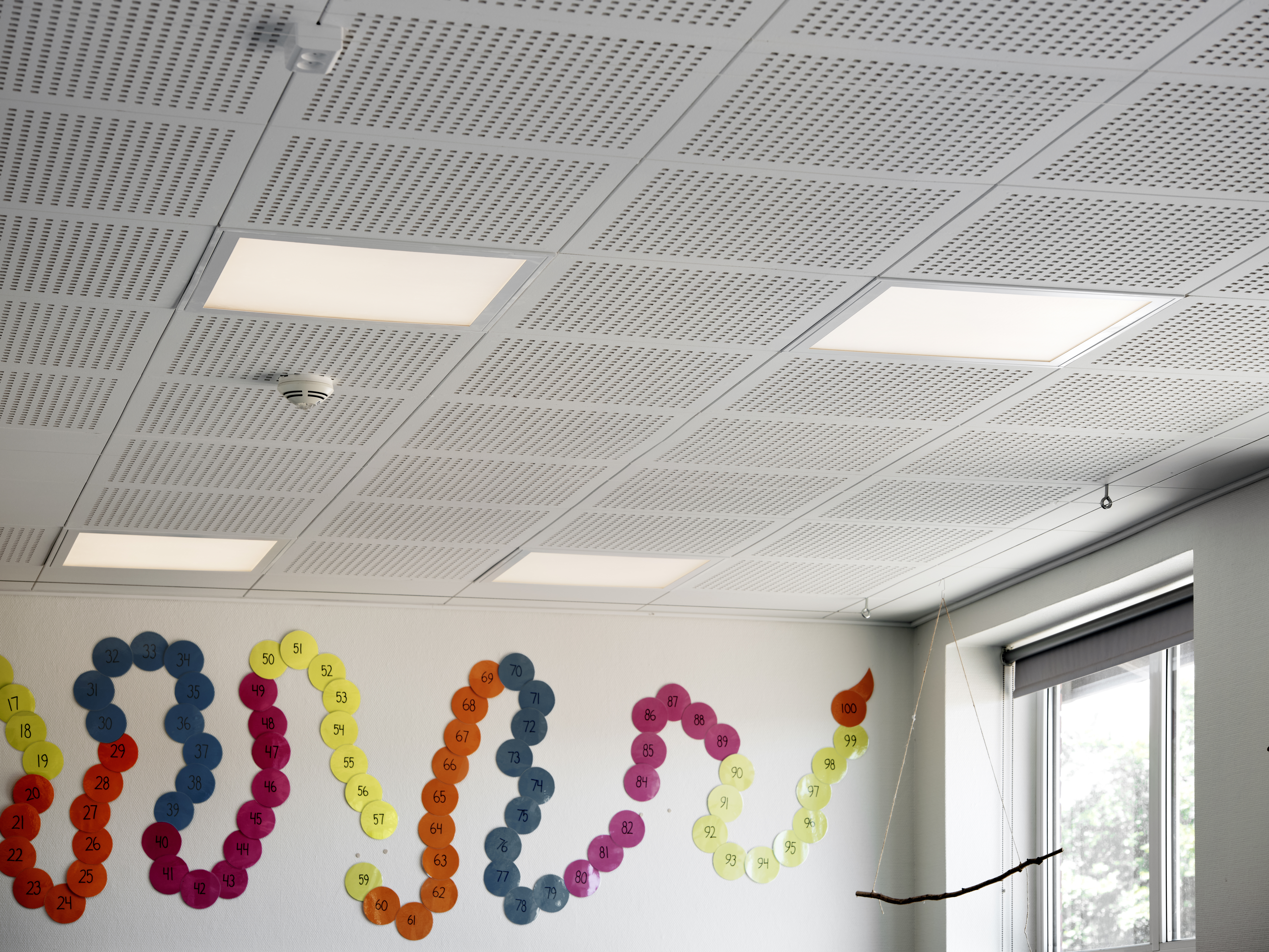

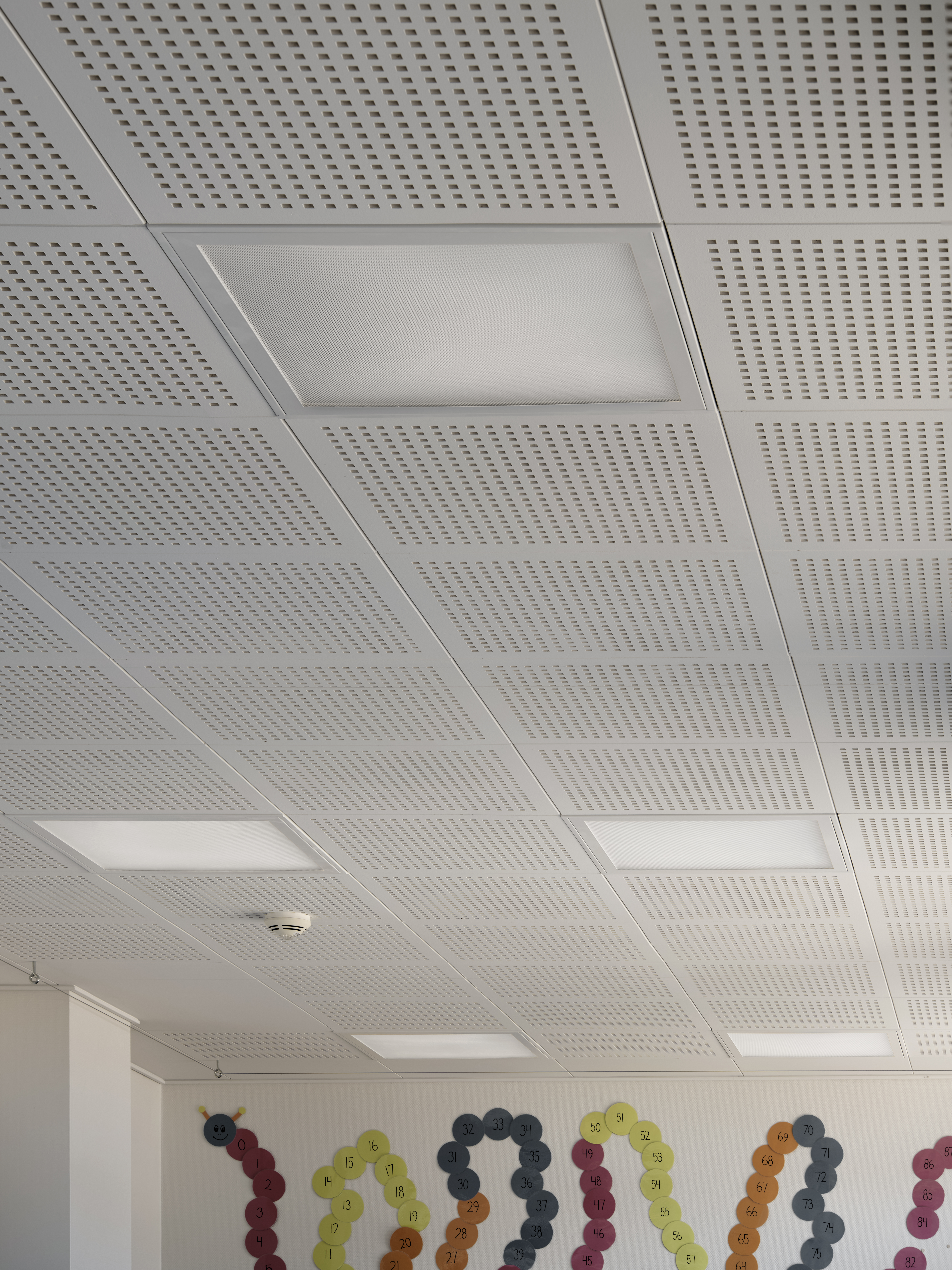

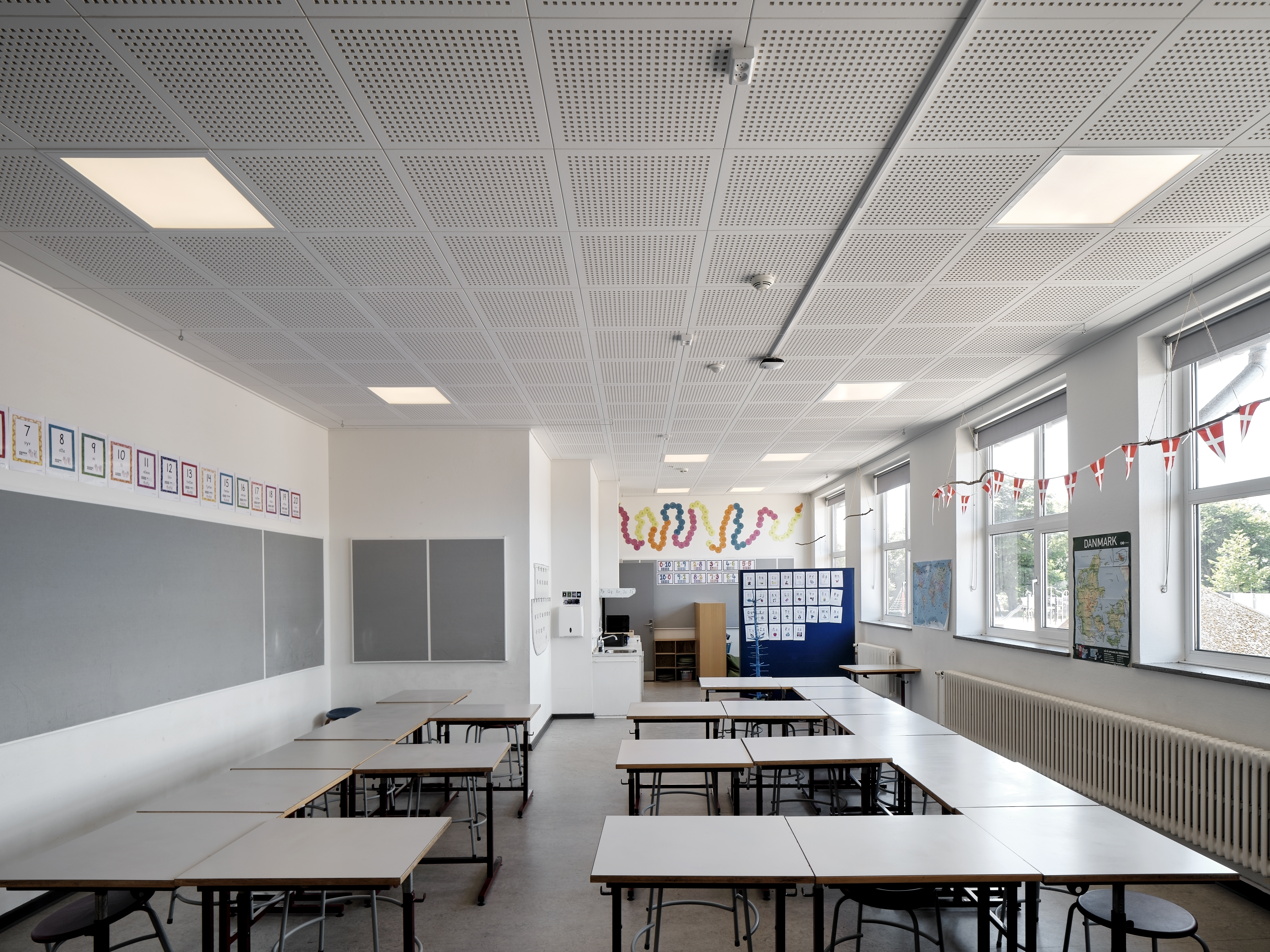

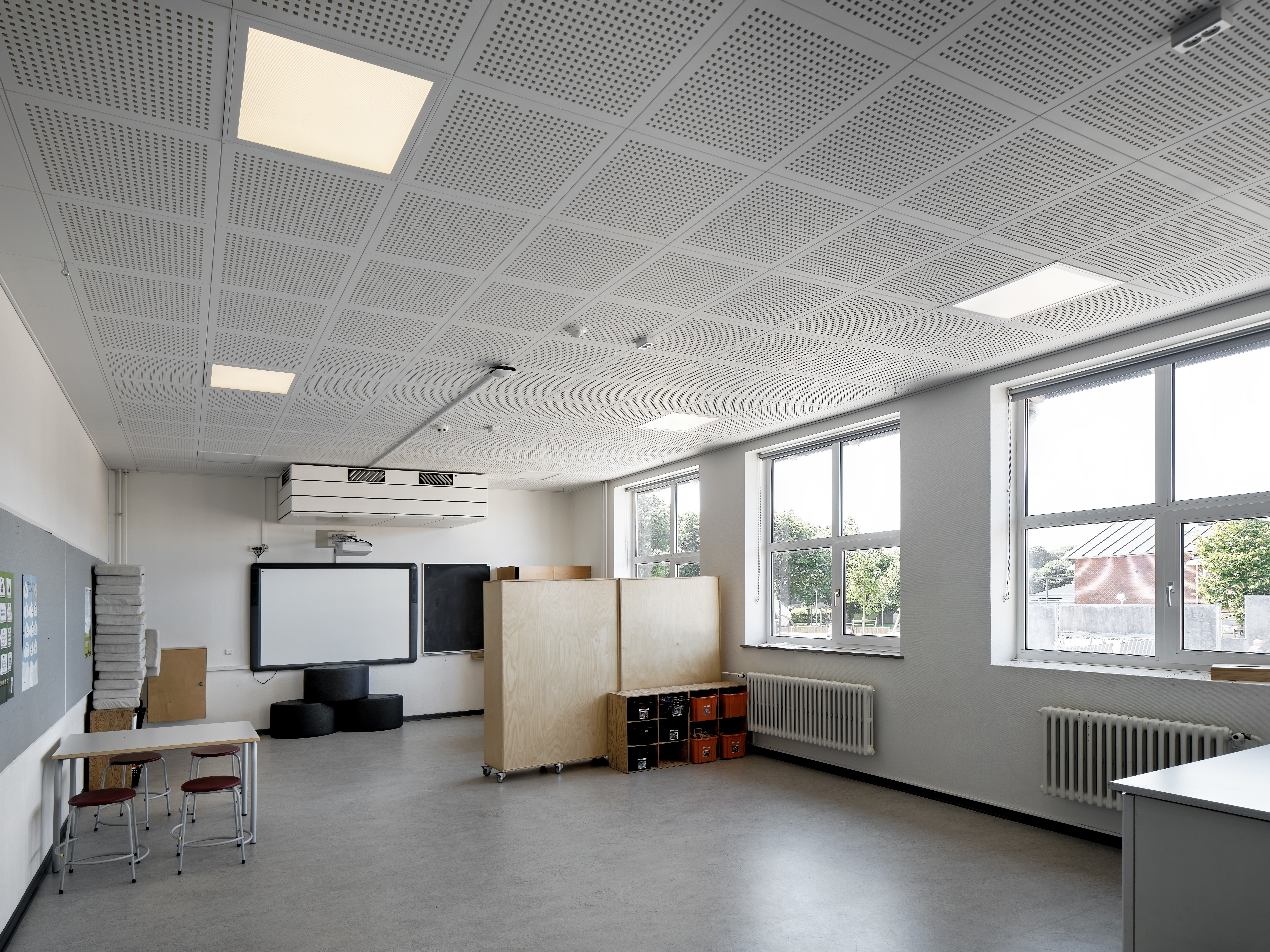

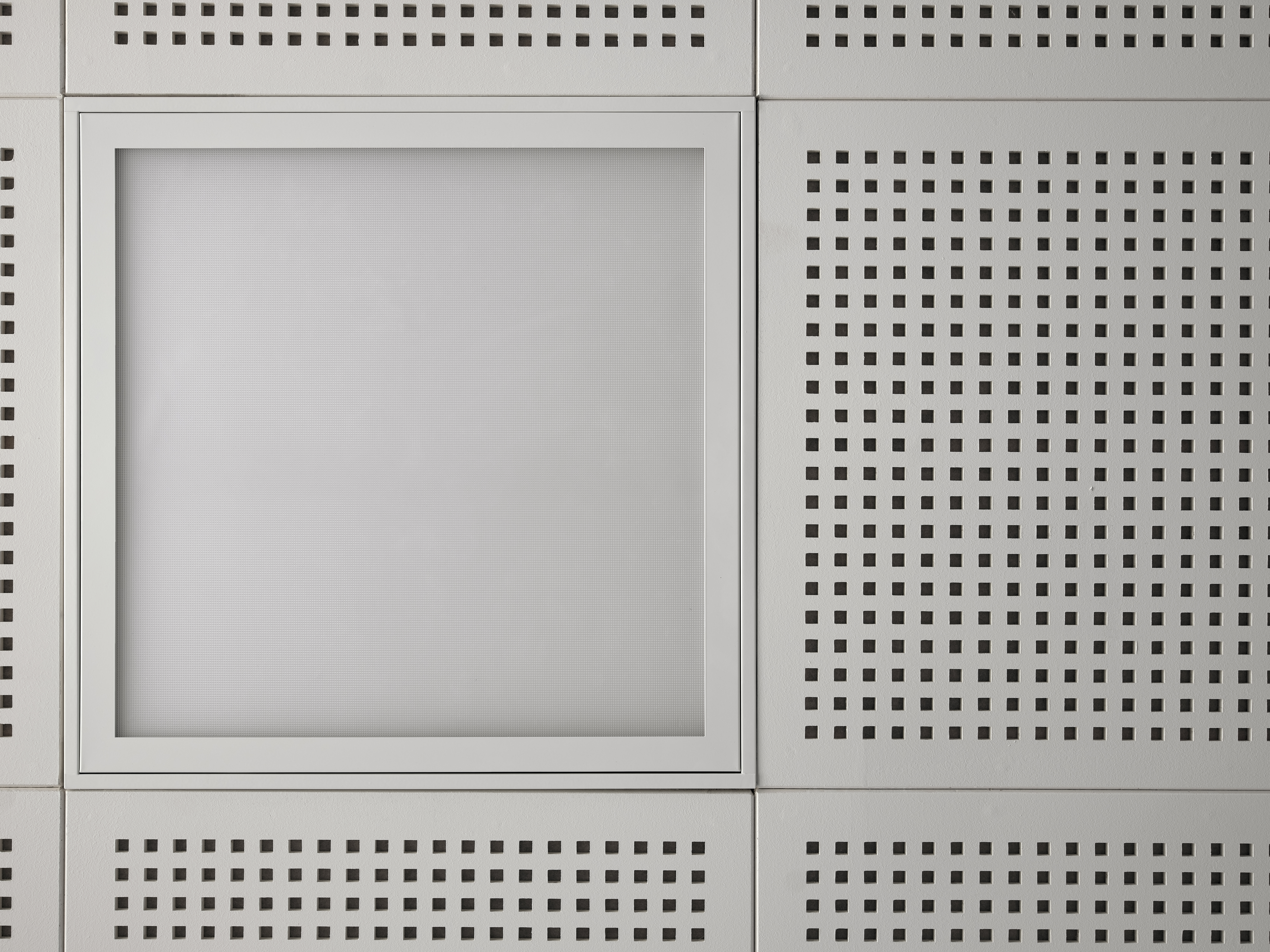

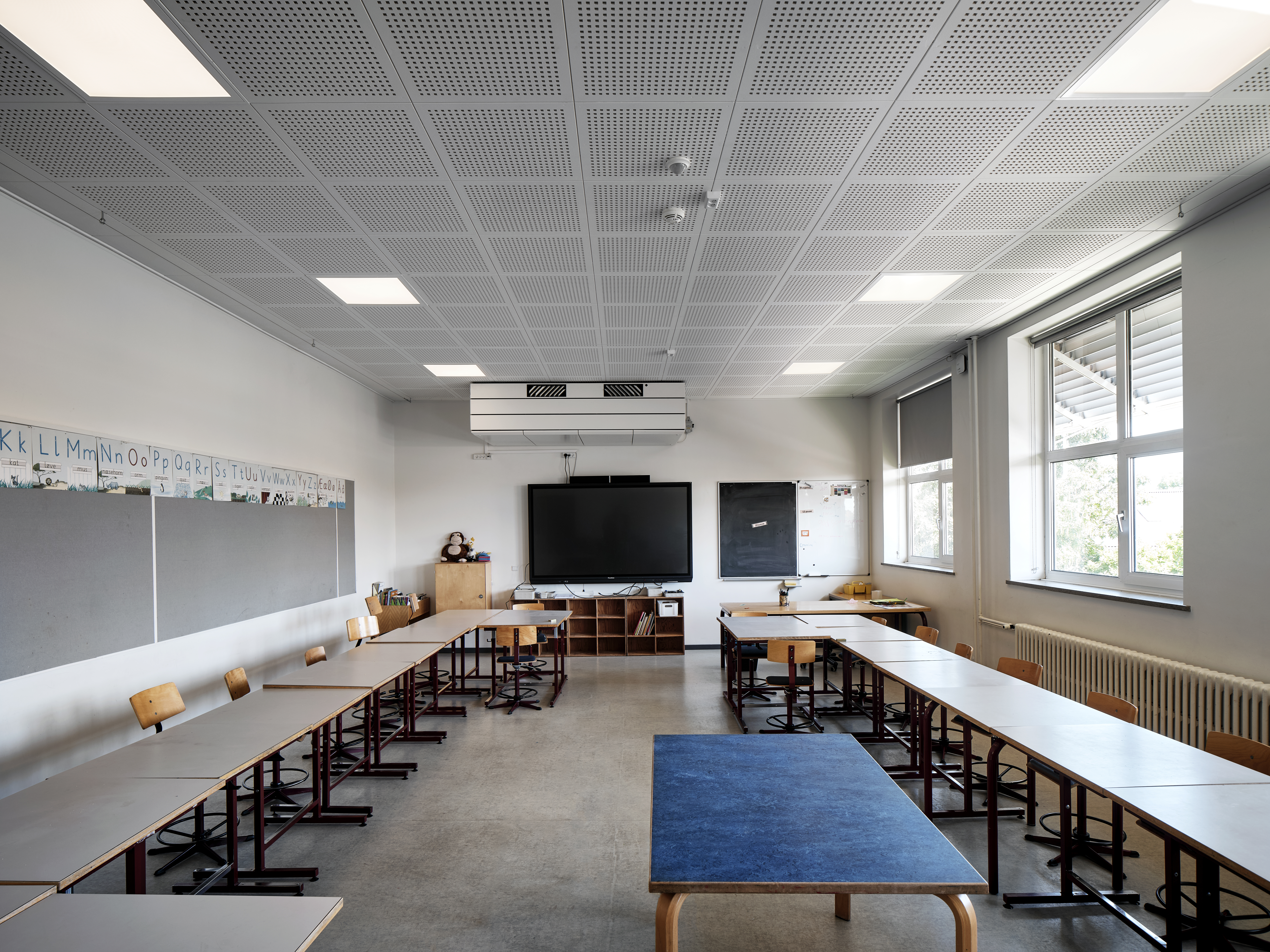

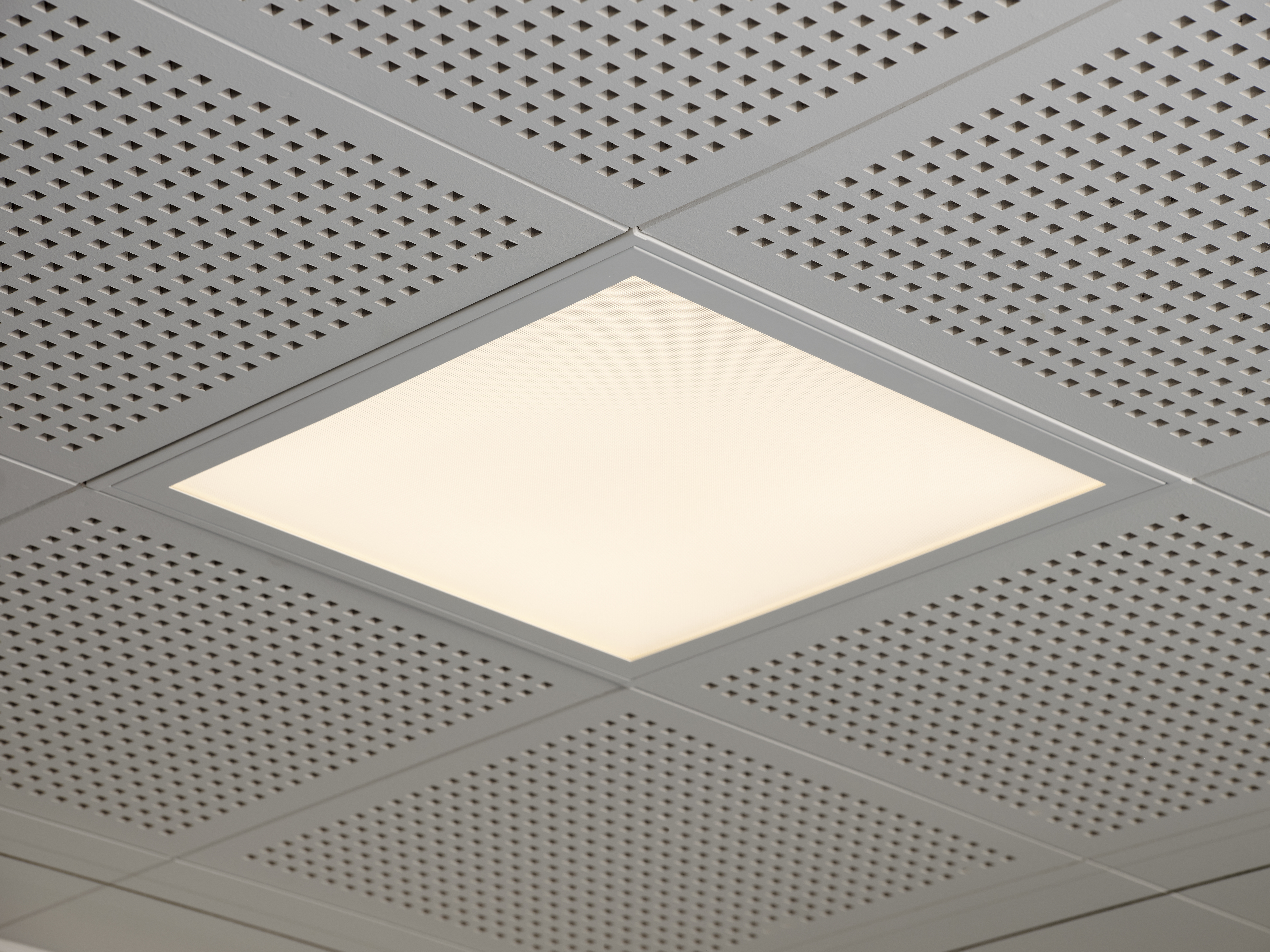

Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (27.04 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (28.1 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (32.08 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (32.13 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (23.54 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (20.98 MB)
Immagini applicative

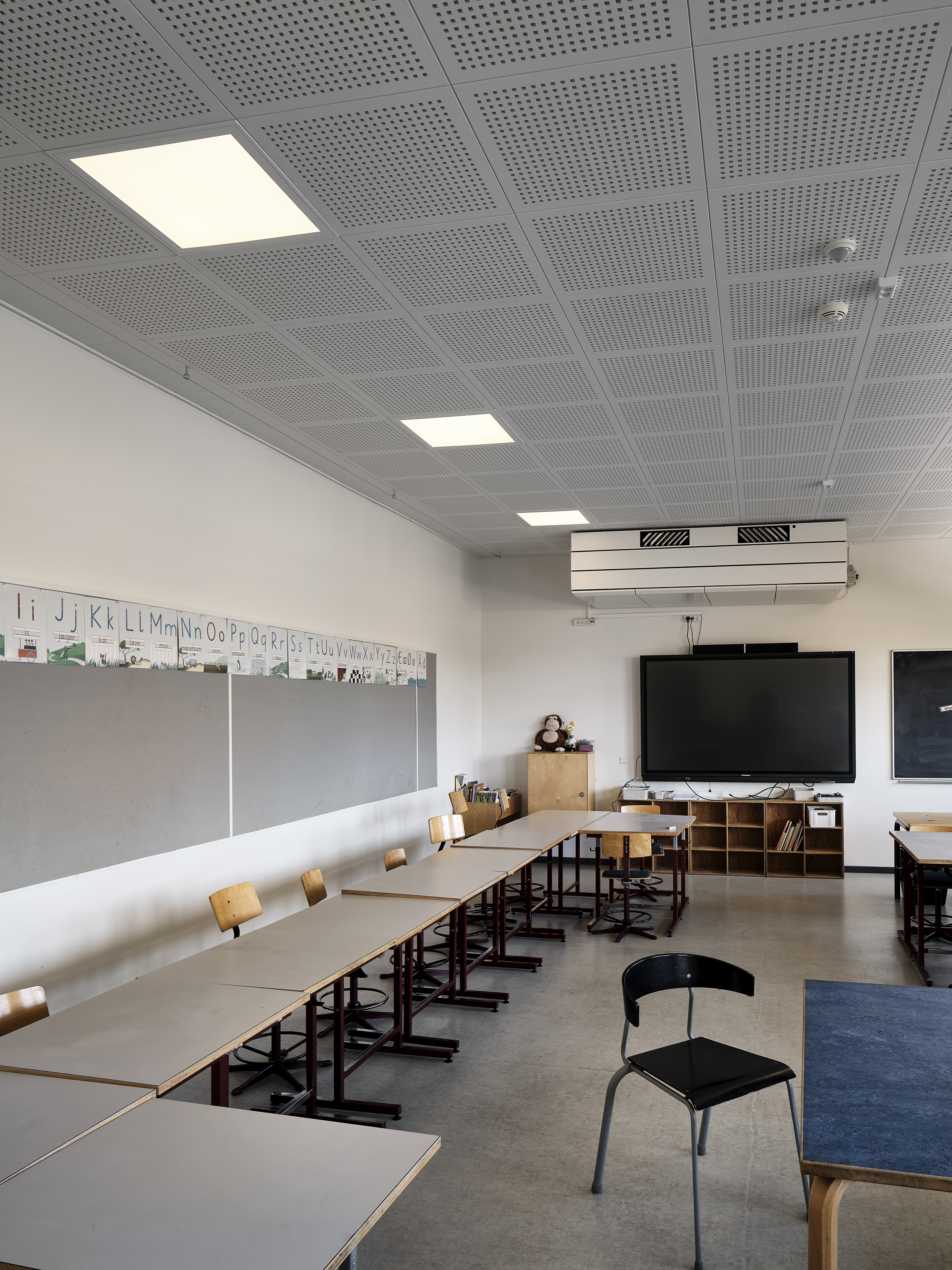

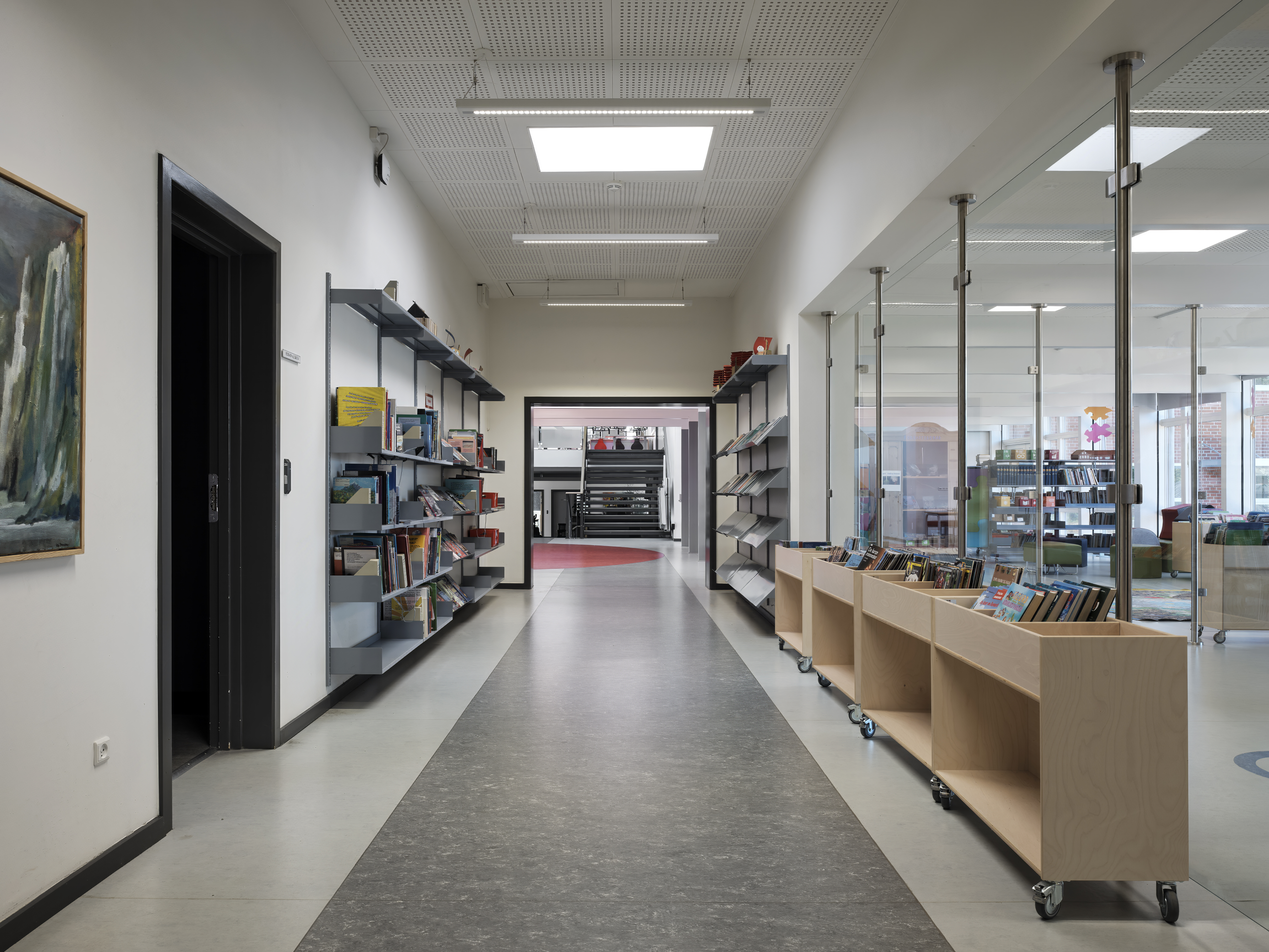

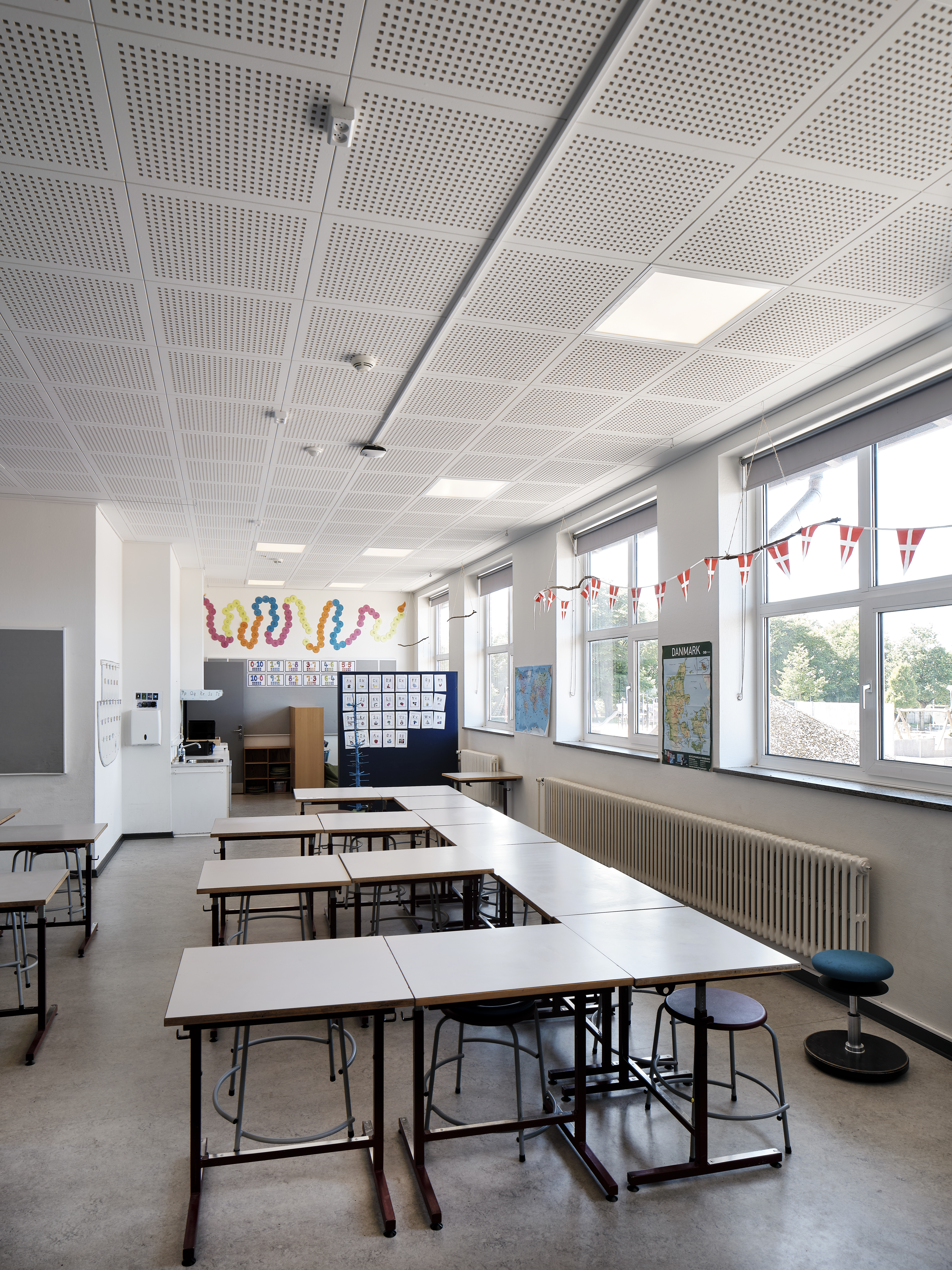

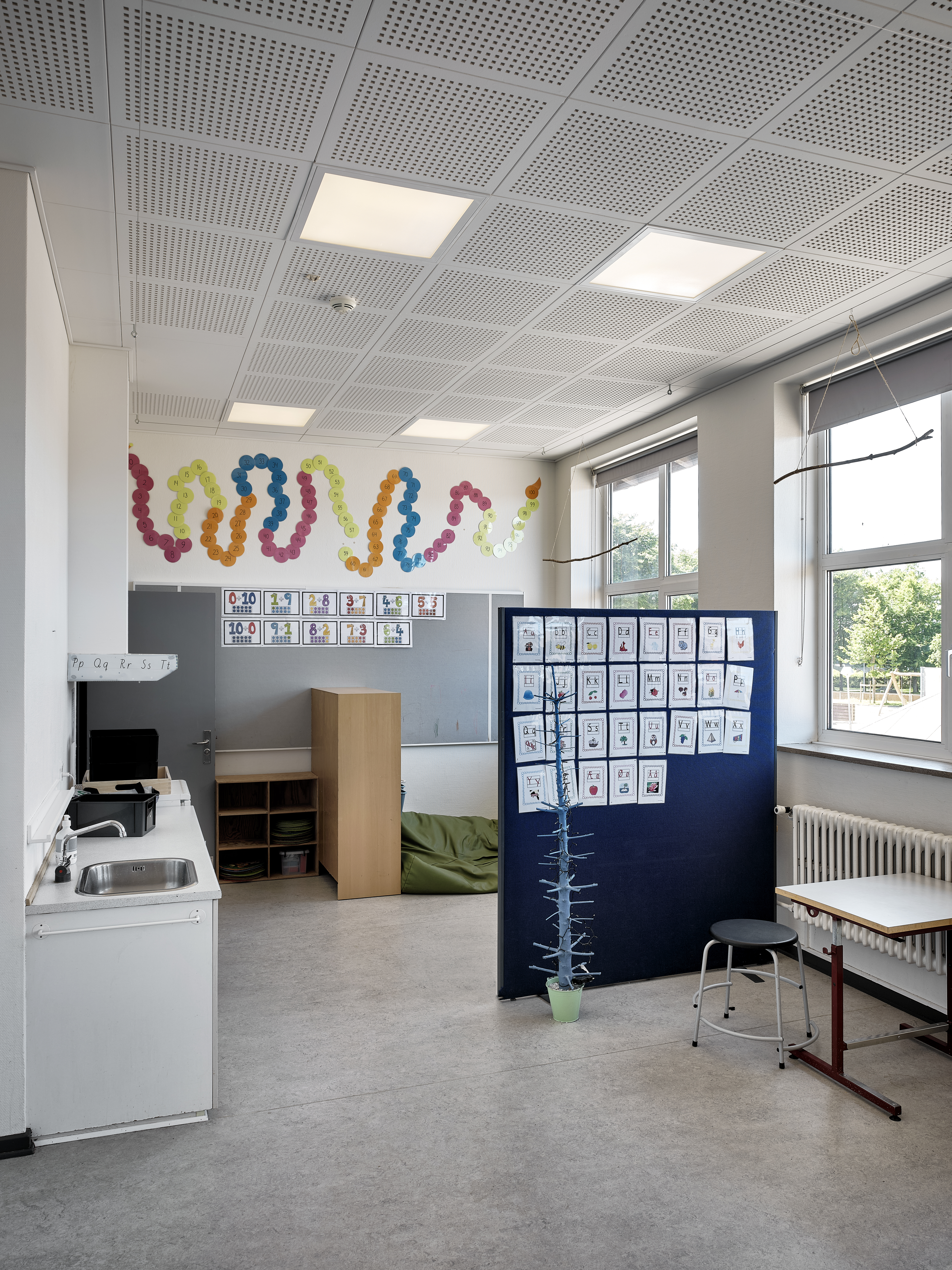

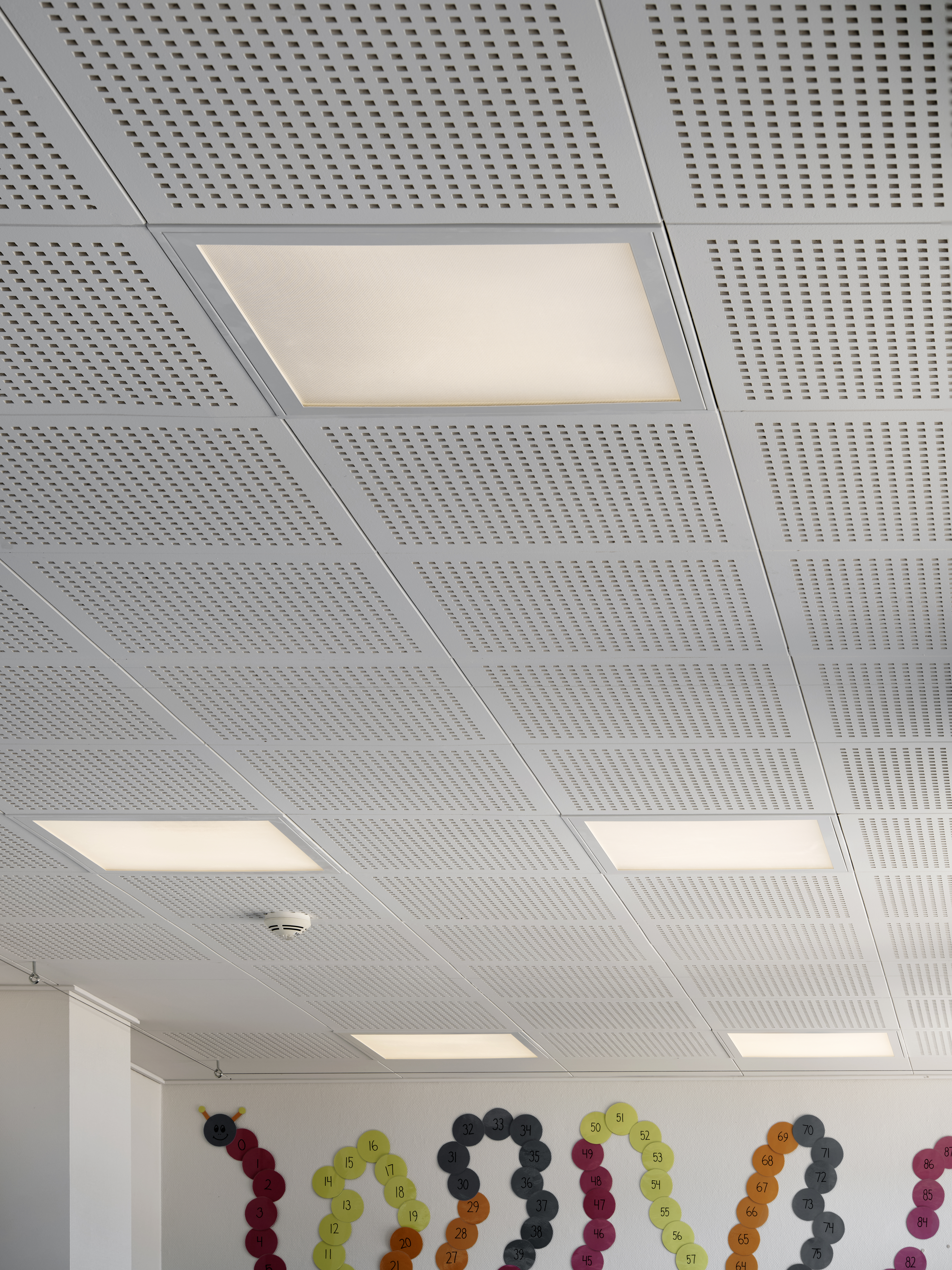

Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (31.45 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (29.13 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (29.73 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (23.19 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (21.01 MB)
Immagini applicative
Case Study Spjald School Denmark 60x60 Panel Comfort
JPG (30.21 MB)
EAN Numero SEG Numero STK Nr. EFO Numero ELDAS
4099854015342 7024364 4136208 3310249 941322530
