PL CMFT 600 P 28W 840 U19 PS

PANEL COMFORT 600 UGR<19 PS

GTIN: 4099854014628 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
Buona riduzione dell'abbagliamento (UGR ≤ 19)
Elevata consistenza del colore con SDCM 3
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Illuminazione di emergenza possibile con il box di conversione di emergenza LEDVANCE
5 anni di garanzia

Aree di applicazione

Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori
Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm

Caratteristiche del prodotto

Telaio in alluminio estruso
Diffusore in polistirene
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT
Versioni disponibili con CRI 90
Durata (L80/B10): 70.000 ore (a 25 °C)

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	28 W / 25 W / 22 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	125,000 mA
Corrente di innesco	9 A
Limit.corrente inrush T_h50	690 µs
Num. Max. di lum. su interruttore B16 A	14
Num. Max. di lum. su interruttore C10 A	15
Max. numero di apparecchi per interruttore magnetotermico C16	24
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 20 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

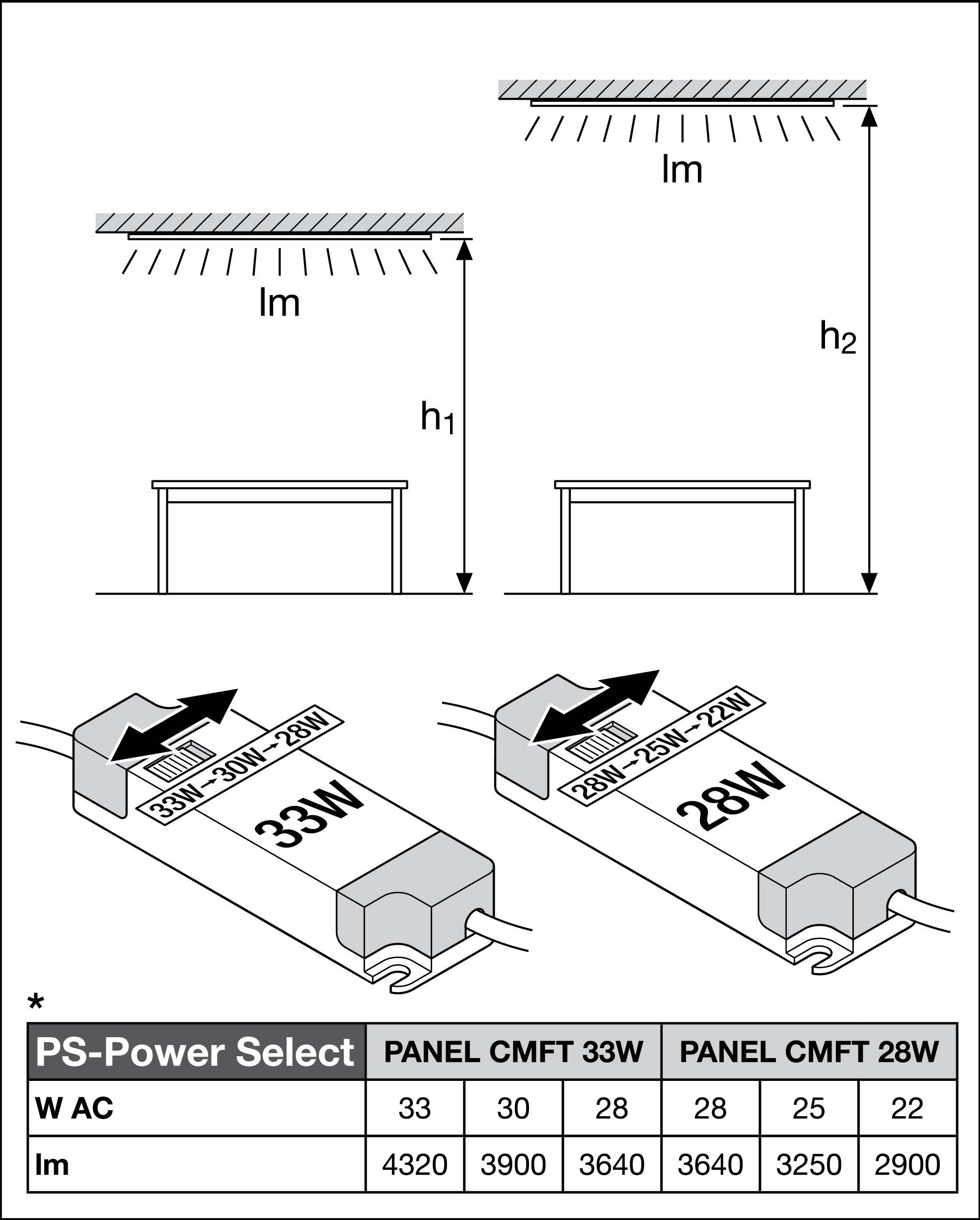

¹⁾ Per le possibili opzioni fare riferimento all'immagine della tabella lumen/potenza / Le versioni CRI80 della famiglia Panel Comfort soddisfano i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per apparecchi di illuminazione ad alta efficienza energe

Dati fotometrici

Flusso luminoso	3640 lm / 3250 lm / 2900 lm ¹⁾
Efficienza luminosa	130 lm/W ¹⁾
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	90 °
UGR longitudinal	< 19

DIMENSIONI E PESO

Lunghezza	595,00 mm
Altezza	32,00 mm
Larghezza	595,00 mm
Peso prodotto	1700,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polystyrene (PS)
Materiale superficie che emette la luce	Polistirolo
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	No
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	575 mm
Larghezza per il montaggio	575 mm
Profondità di incasso	50,0 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	70000 h ¹⁾
Durata L90/B10 @ 25 °C	48000 h
Numero cicli accensione / spegnimento	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	620 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	143 mm
ECG - Larghezza	49 mm
ECG - Altezza	30 mm
Alimentatore consigliato	OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)

Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00011-V01.01-EN
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854014628	Astuccio 1	52 mm x 622 mm x 694 mm	2155.00 g	22.45 dm³
4099854014635	Cartone di spedizione 4	647 mm x 222 mm x 724 mm	9702.00 g	103.99 dm³

Immagine del prodotto	Nome del prodotto	EAN
	EM CONVERSION BOX	4058075237025
	PANEL 600 SURFACE MOUNT KIT H75	4058075472914
	PANEL 600 SURFACE MOUNT KIT H70 VAL	4058075402843
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL Suspension Kit	4058075402928

Istruzioni per l'uso / istruzioni di sicurezza
PL CMFT P PS

PDF (3.59 MB)

Informazioni legali
LISO Insert Panel CMFT 600 P and 625 P

PDF (2.47 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
EM Insert PL COMFORT

PDF (3.17 MB)

Dichiarazioni di conformità
CE Declaration PL CMFT PS

PDF (298.93 KB)

EPD
EPD EN PANEL COMFORT BACKLIT DALI

PDF (667.28 KB)

Immagine del prodotto: sfondo bianco, diagonale
PL PFM PL FLEX

JPG (1.02 MB)

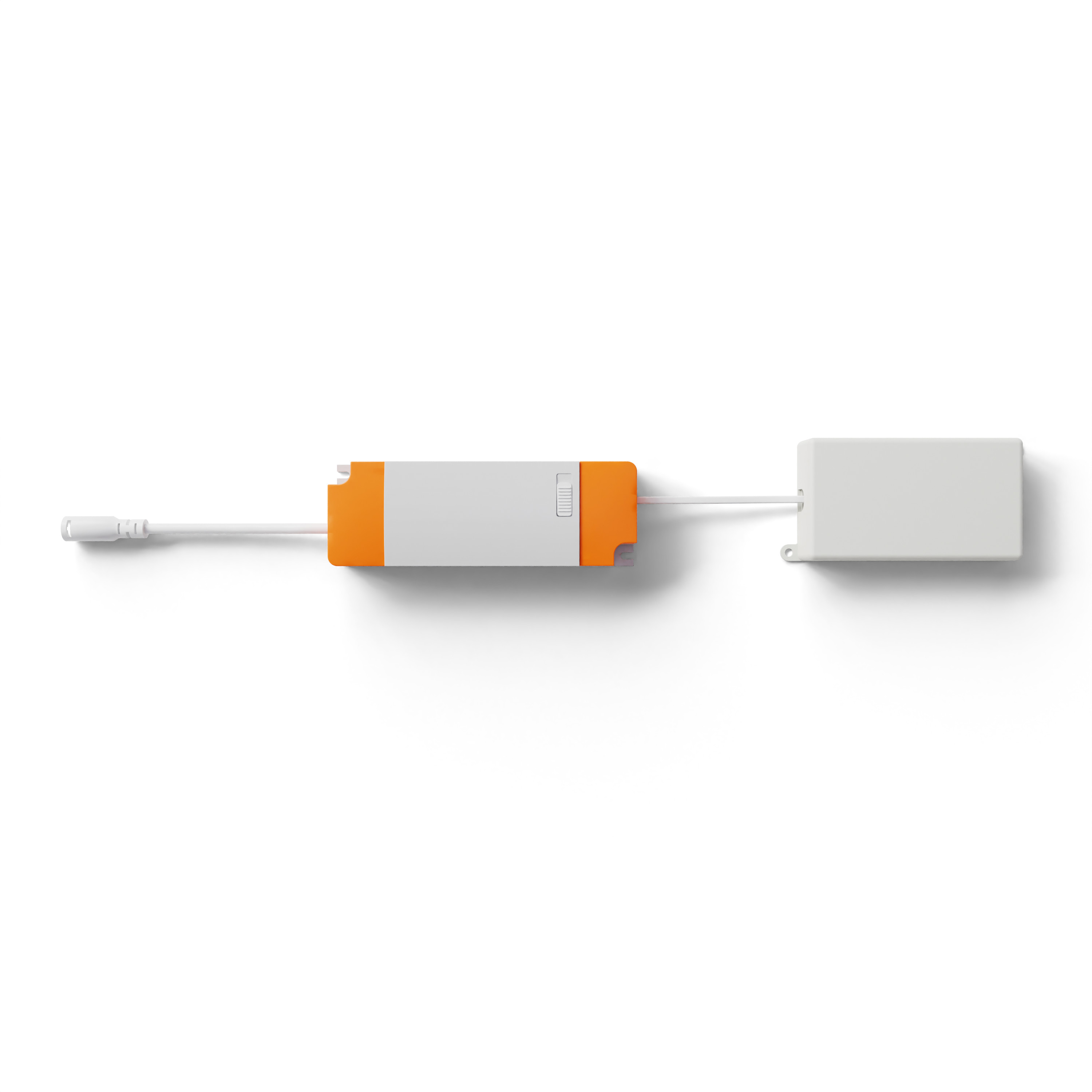

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
PL COMFORT DRIVER

JPG (164.83 KB)

Immagine del prodotto: sfondo bianco, verticale
PL PFM PL FLEX

JPG (1.55 MB)

Immagine del prodotto: sfondo bianco, spaziale
PL PFM PL FLEX

JPG (663.8 KB)

Disegno del profilo del prodotto con lettere
PL PFM PL FLEX PL COMP

SVG (11.29 KB)

Disegno del profilo del prodotto con numeri
PL PFM PL FLEX

SVG (18.54 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM PL FLEX PL COMP

SVG (8.3 KB)

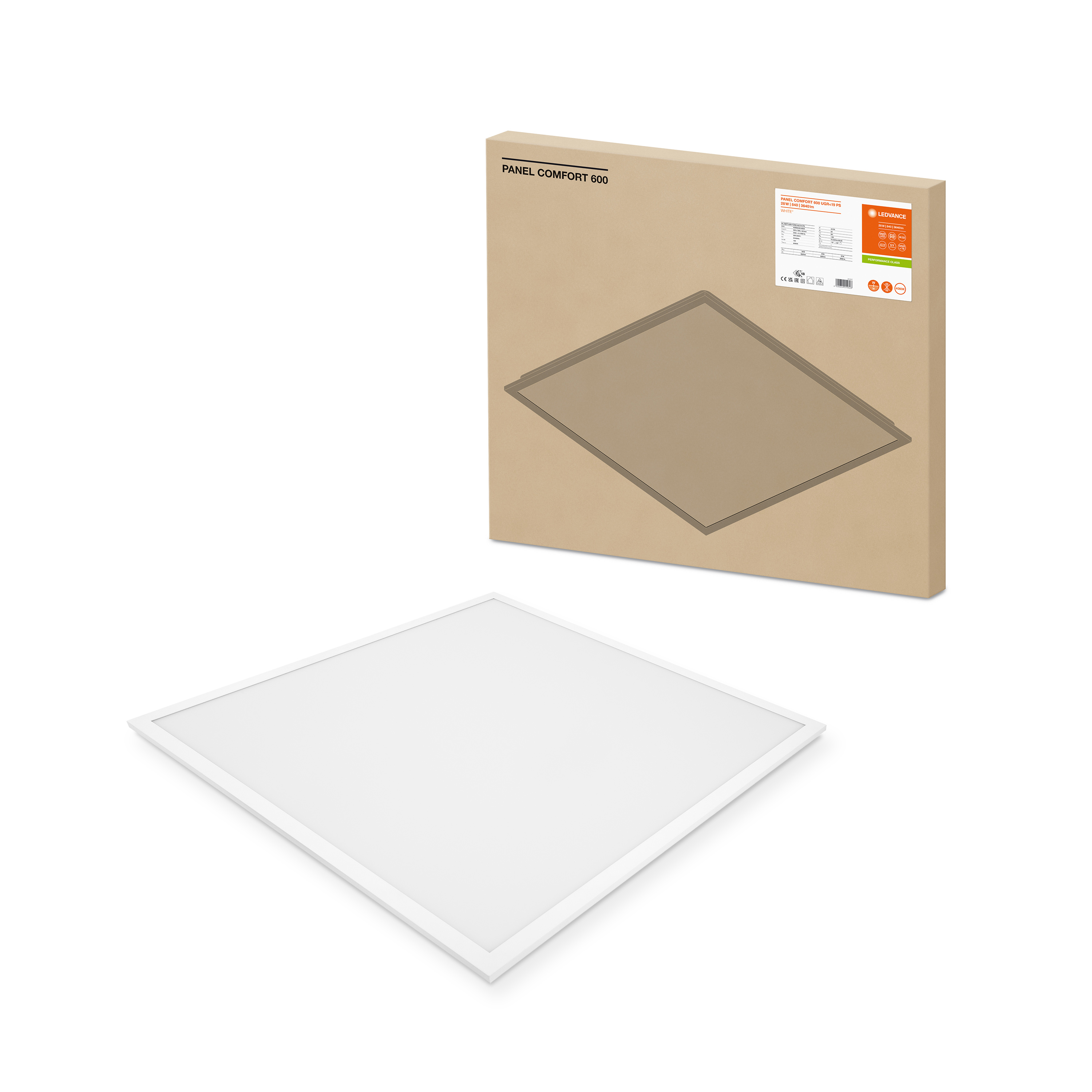

Scatto combinato = Scatto Product Beauty + immagine della confezione
PANEL COMFORT 600 UGR-19 PS 28W 840

JPG (974.38 KB)

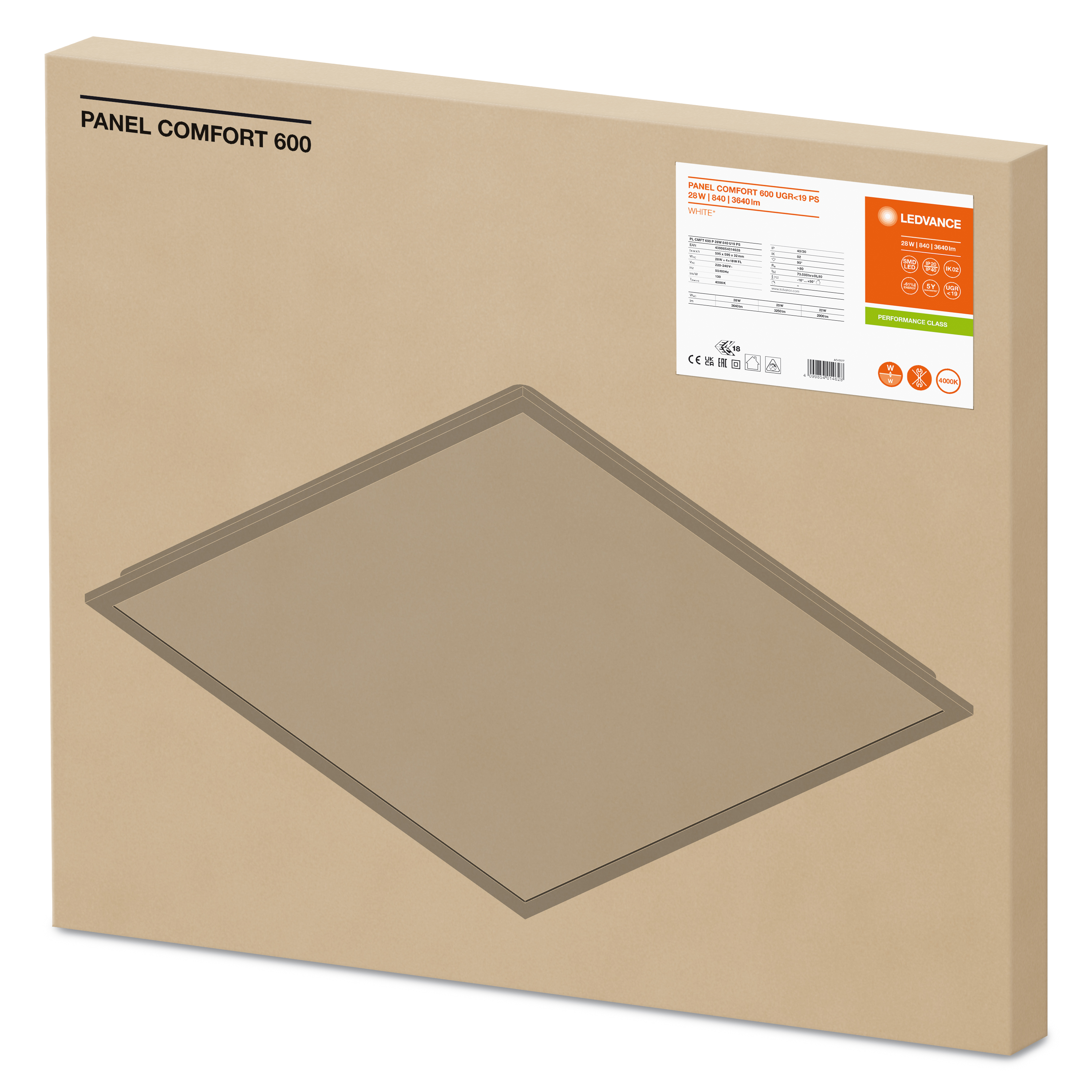

Immagine della confezione, spaziale
PANEL COMFORT 600 UGR-19 PS 28W 840

JPG (2.7 MB)

Informazioni catalogo 1
PL CMFT 600 P and PL CMFT 625 P

PNG (213.5 KB)

Informazioni catalogo 2
PL CMFT

PNG (101.28 KB)

Informazioni catalogo 5
Panel COMFORT DALI 600 625

SVG (142.28 KB)

File IES (IES)
PL CMFT 600 P 28W 840 U19 PS

IES (7.82 KB)

File LDT (Eulumdat)
PL CMFT 600 P 28W 840 U19 PS

LDT (9.74 KB)

File ULD (DIALux)
PL CMFT 600 P 28W 840 U19

ULD (198.14 KB)

File ROLF (RELUX)
PL CMFT 600 P 28W 840 U19

ROLF (168.01 KB)

File UGR (tabella UGR)
PL CMFT 600 P 22W 840 U19 PS

PNG (59.63 KB)

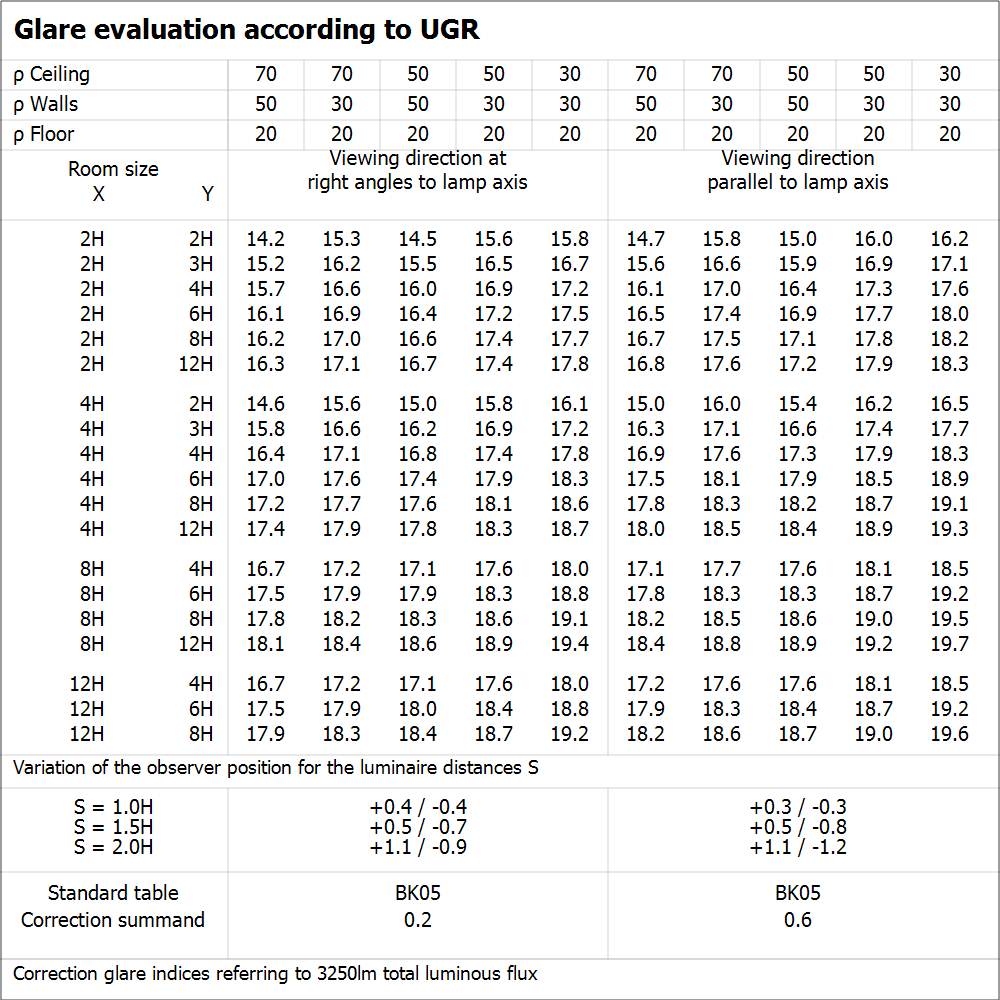

File UGR (tabella UGR)
PL CMFT 600 P 25W 840 U19 PS

PNG (59.55 KB)

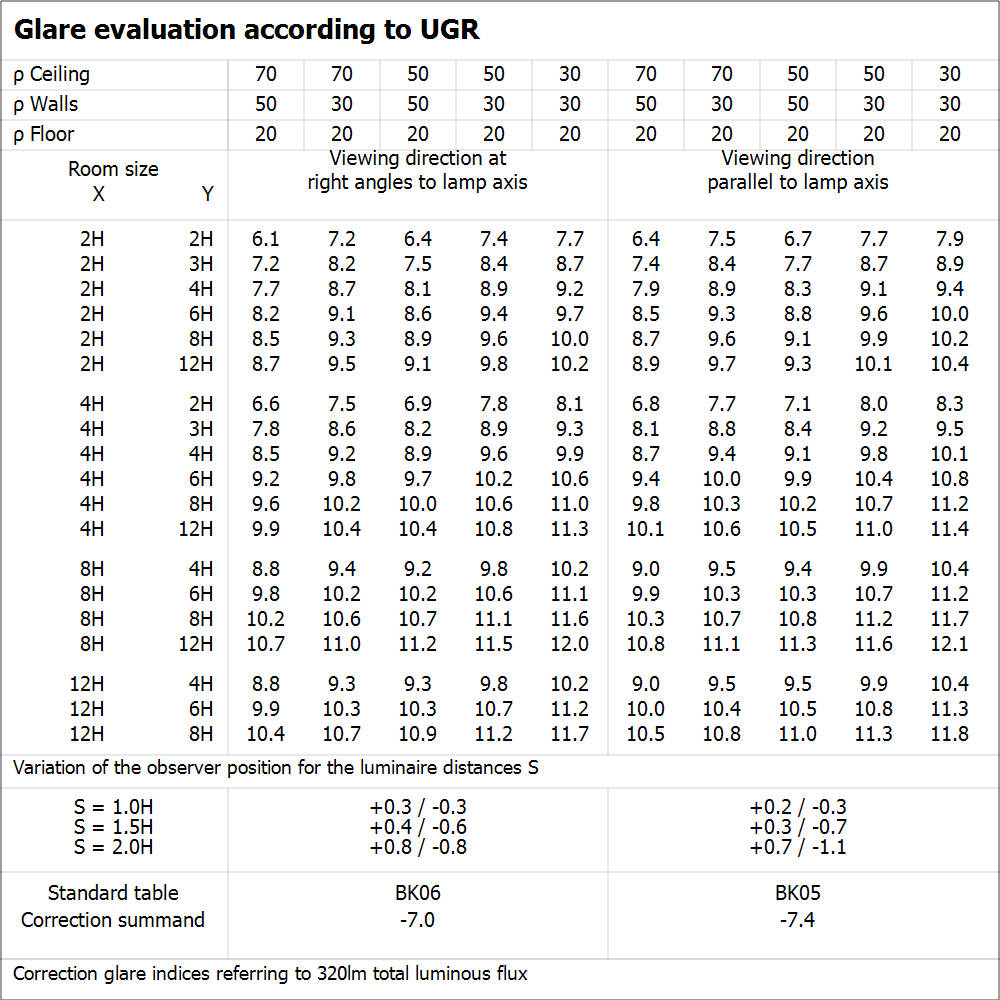

File UGR (tabella UGR)
PL CMFT 600 P 28W 840 U19 PS EM CONVERSION BOX

PNG (59.27 KB)

File UGR (tabella UGR)
PL CMFT 600 P 28W 840 U19 PS

PNG (59.88 KB)

Curva di distribuzione della luce tipo cono
PL CMFT 600 P 22W 840 U19 PS

SVG (16.77 KB)

Curva di distribuzione della luce tipo cono
PL CMFT 600 P 25W 840 U19 PS

SVG (16.77 KB)

Curva di distribuzione della luce tipo cono
PL CMFT 600 P 28W 840 U19 PS EM CONVERSION BOX

SVG (16.76 KB)

Curva di distribuzione della luce tipo cono
PL CMFT 600 P 28W 840 U19 PS

SVG (16.77 KB)

Curva di distribuzione della luce tipo polare
PL CMFT 600 P 22W 840 U19 PS

SVG (17.62 KB)

Curva di distribuzione della luce tipo polare
PL CMFT 600 P 25W 840 U19 PS

SVG (17.62 KB)

Curva di distribuzione della luce tipo polare
PL CMFT 600 P 28W 840 U19 PS EM CONVERSION BOX

SVG (17.62 KB)

Curva di distribuzione della luce tipo polare
PL CMFT 600 P 28W 840 U19 PS

SVG (17.62 KB)

BIM Revit 3D
PL_CMFT

ZIP (1.51 MB)

CAD STEP 3D
PL_CMFT_600

STEP (34.54 KB)

Documenti per capitolati
PANEL COMFORT 600 UGR19 PS 28W 840 U19 PS-IT

TXT (2.05 KB)

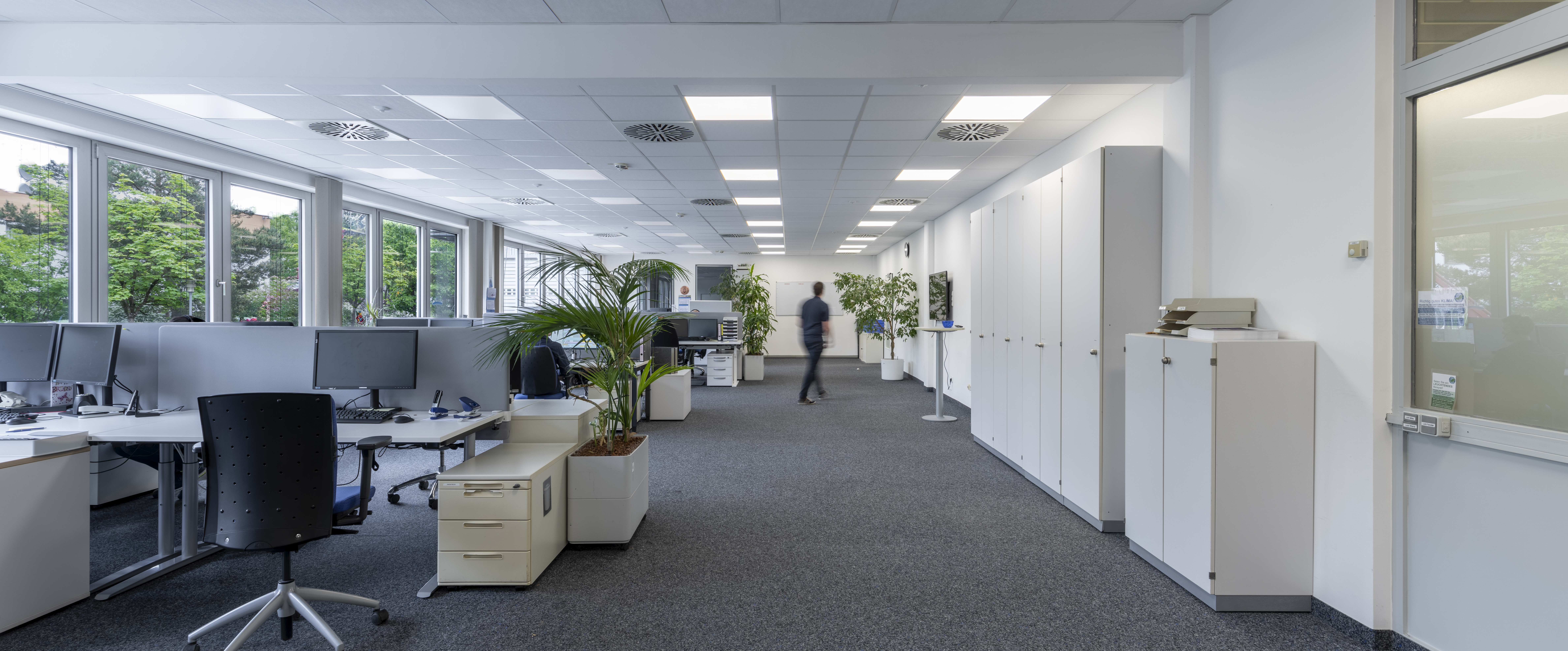

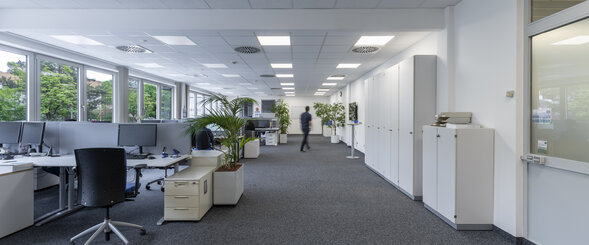

Immagini applicative
