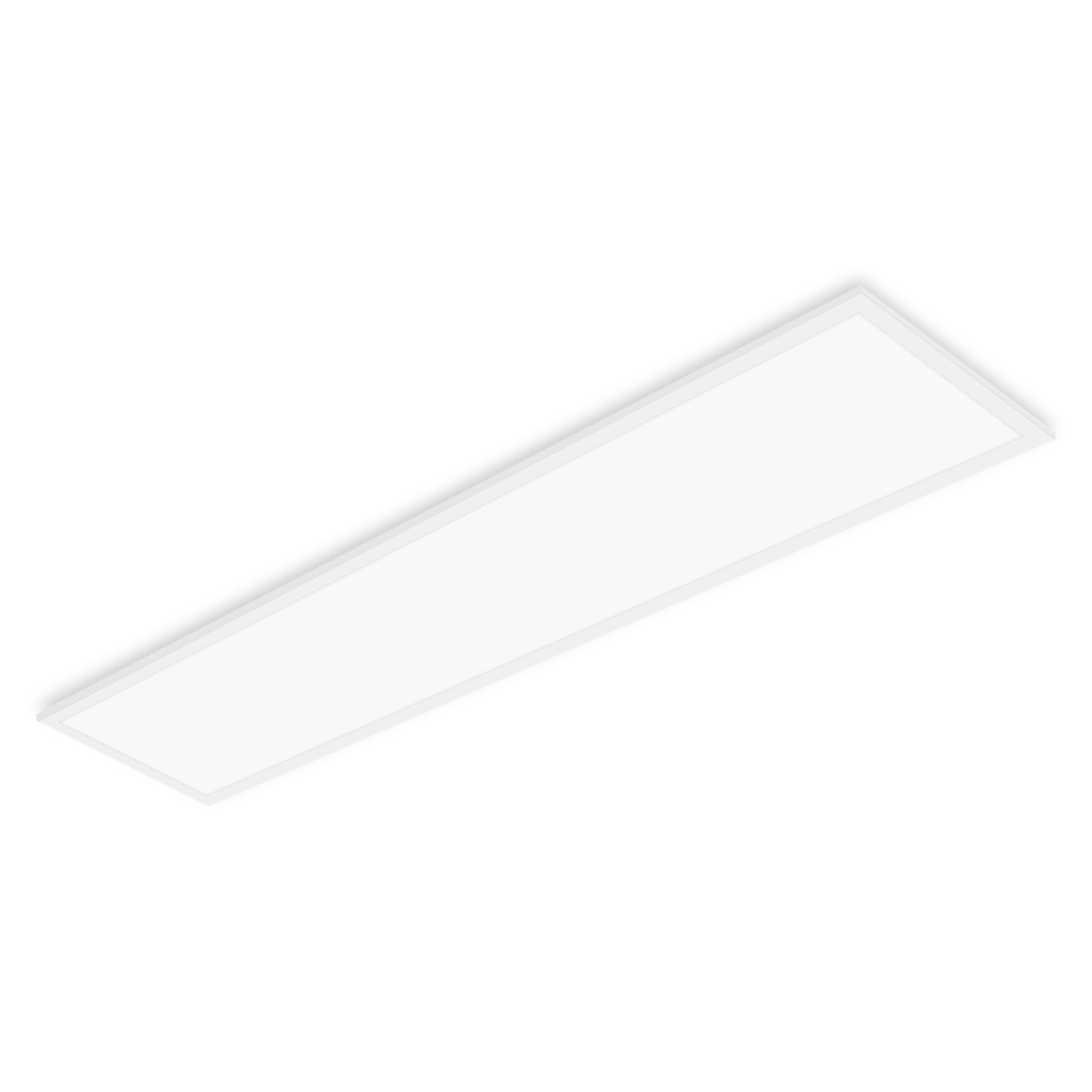

BIOLUX HCL PL 1200 S 37W TW ZB

BIOLUX HCL PANEL ZIGBEE GEN 2

GTIN: 4058075724587 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

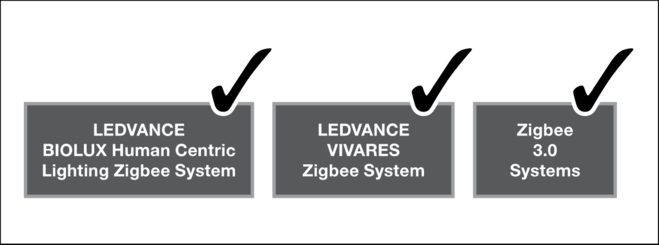

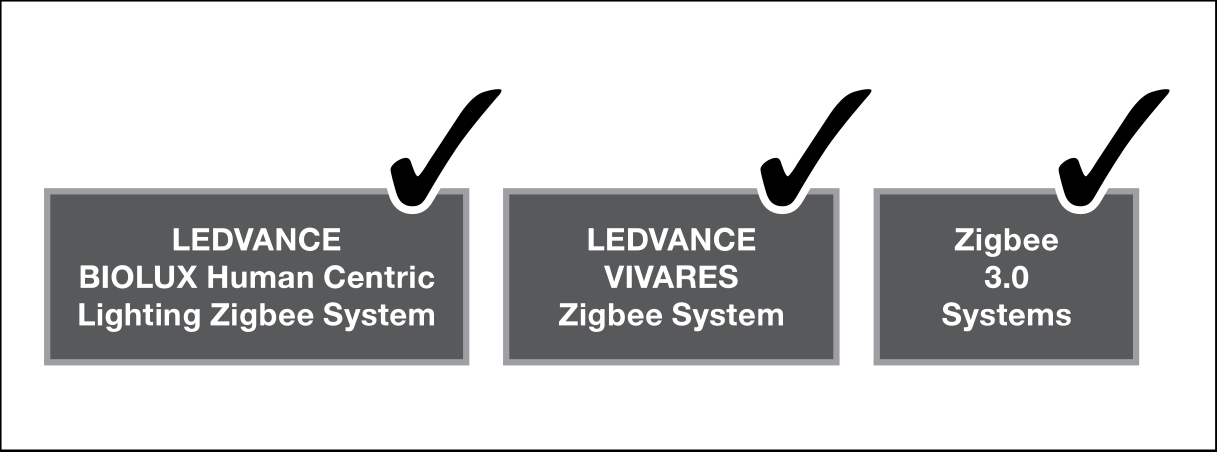

Apparecchio adatto per BIOLUX, VIVARES e altri sistemi di gestione della luce Zigbee 3.0 per una semplice integrazione nei sistemi dei partner
Compatibile con i servizi cloud VIVARES

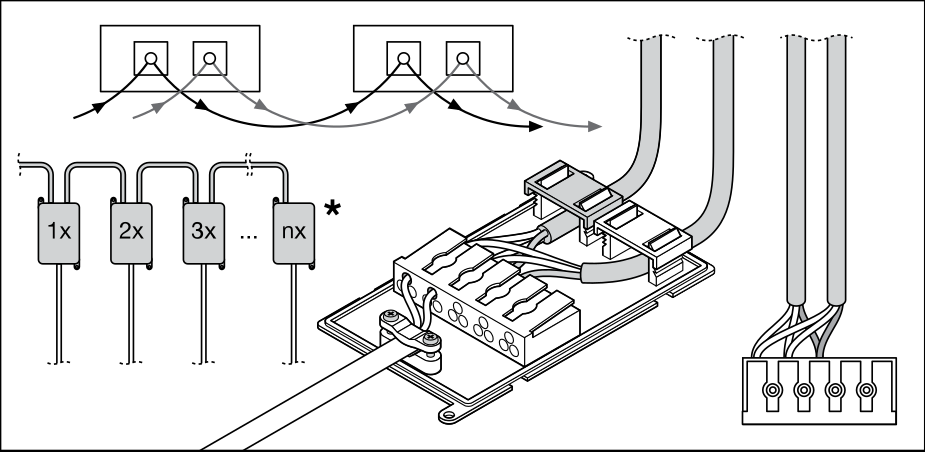

Cablaggio passante possibile con box connettore incluso
Buona riduzione dell'abbagliamento (UGR ≤ 19)
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Garanzia del sistema di 7 anni se utilizzato in un sistema BIOLUX HCL o VIVARES ZIGBEE

Aree di applicazione

Disponibile con dimensioni della griglia di 600 x 600 mm, 625 x 625 mm e 1200 x 300 mm
Sistema BIOLUX HCL: soluzione d'illuminazione per singoli uffici per un massimo di 48 prodotti BIOLUX HCL
Sistema VIVARES Zigbee: soluzione per uffici open space per un massimo di 200 prodotti BIOLUX HCL
Camere d'albergo e uffici con poca luce diurna
Asili nido e case di riposo

Caratteristiche del prodotto

Temperatura di colore regolabile tramite Tunable White: 2.700…6.500 K
Indice di resa cromatica molto elevato Ra: > 90
Consistenza cromatica iniziale: 3 SDCM
Alta efficienza luminosa: fino a 110 lm/W

Apparecchiatura / Accessori

Box connettore con terminale a 5 poli incluso
Dispositivo di controllo esterno incluso
App LEDVANCE BIOLUX necessaria solo per la messa in servizio del sistema BIOLUX HCL (disponibile per Android e iOS)
App LEDVANCE VIVARES per la pianificazione del progetto e necessaria solo per la messa in servizio del sistema VIVARES ZIGBEE (disponibile per Android e iOS)
Accessori disponibili per diverse opzioni di montaggio

Consulenza legale

L'utilizzo dell'app LEDVANCE BIOLUX- / VIVARES è soggetto esclusivamente alle Condizioni d'uso dell'app LEDVANCE BIOLUX- - VIVARES, che vengono visualizzate durante l'installazione dell'app e sono disponibili nell'app

Consigli per la sicurezza

Avviso operativo importante e dichiarazione legale: questo prodotto è destinato al funzionamento come parte di un sistema BIOLUX HCL (unità di controllo BIOLUX HCL o VIVARES ZIGBEE in combinazione con apparecchi di illuminazione BIOLUX HCL / strisce LED BIOLUX HCL con firmware/software integrato o in dotazione). LEDVANCE GmbH non si assume alcuna responsabilità, obbligo, copertura o garanzia per il funzionamento del prodotto in combinazione o insieme a prodotti di terze parti o altri prodotti che non sono prodotti del sistema BIOLUX HCL- / VIVARES ZIGBEE.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	37,00 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	190,000 mA
Corrente di innesco	8.8 A
Limit.corrente inrush T_h50	88 µs

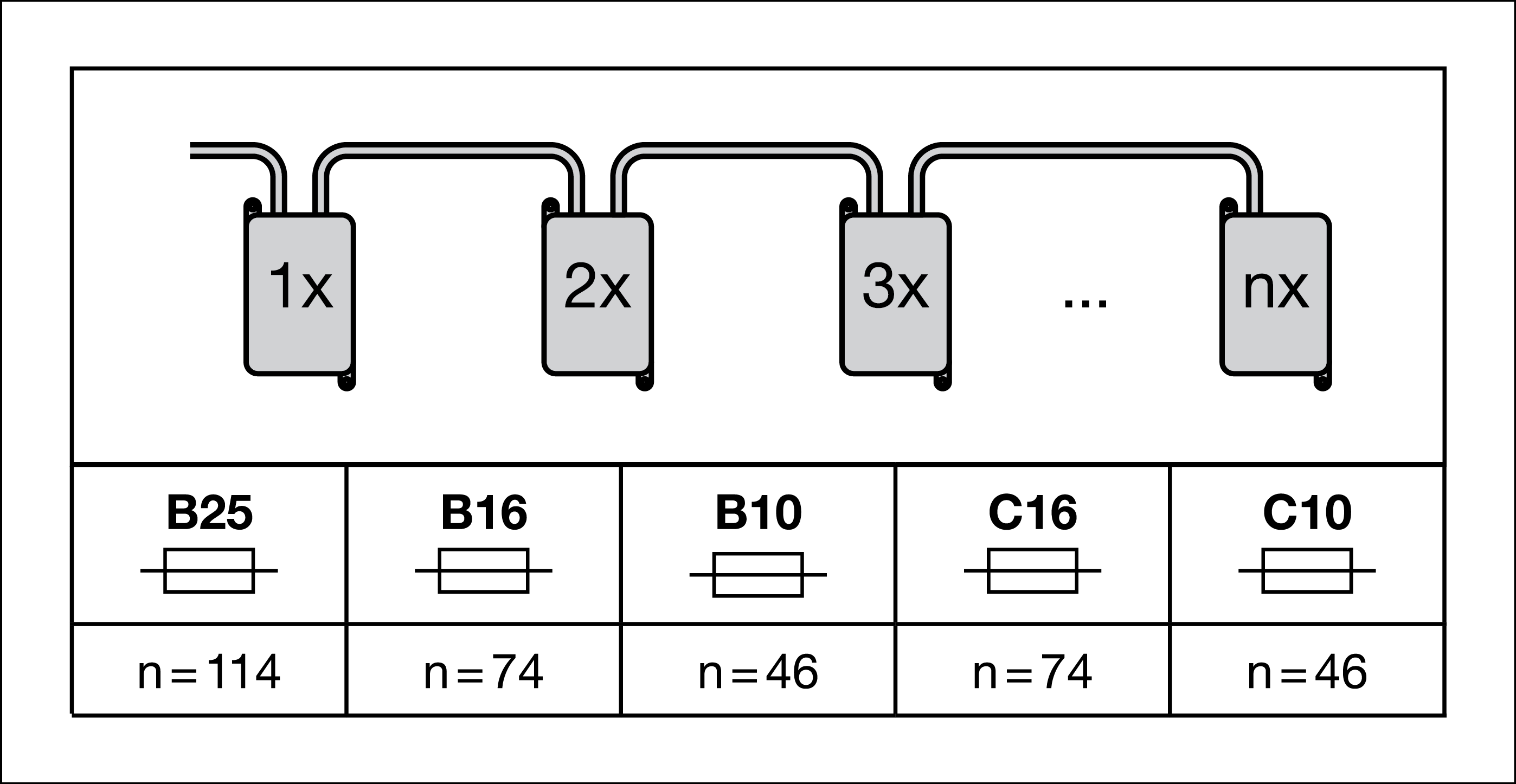

Num. Max. di lum. su interruttore B16 A	74
Num. Max. di lum. su interruttore C10 A	46
Max. numero di apparecchi per interruttore magnetotermico C16	74
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 20 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

Dati fotometrici

Flusso luminoso	4100 lm
Efficienza luminosa	110 lm/W
Temperatura di colore	2700…6500 K
Colore della luce (descrizione)	Tunable White
Indice di resa cromatica Ra	≥90
Standard Deviation of Color Matching	3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	≤1
Metrica dell’effetto stroboscopico (SVM)	≤ 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	90 °
UGR longitudinal	< 19

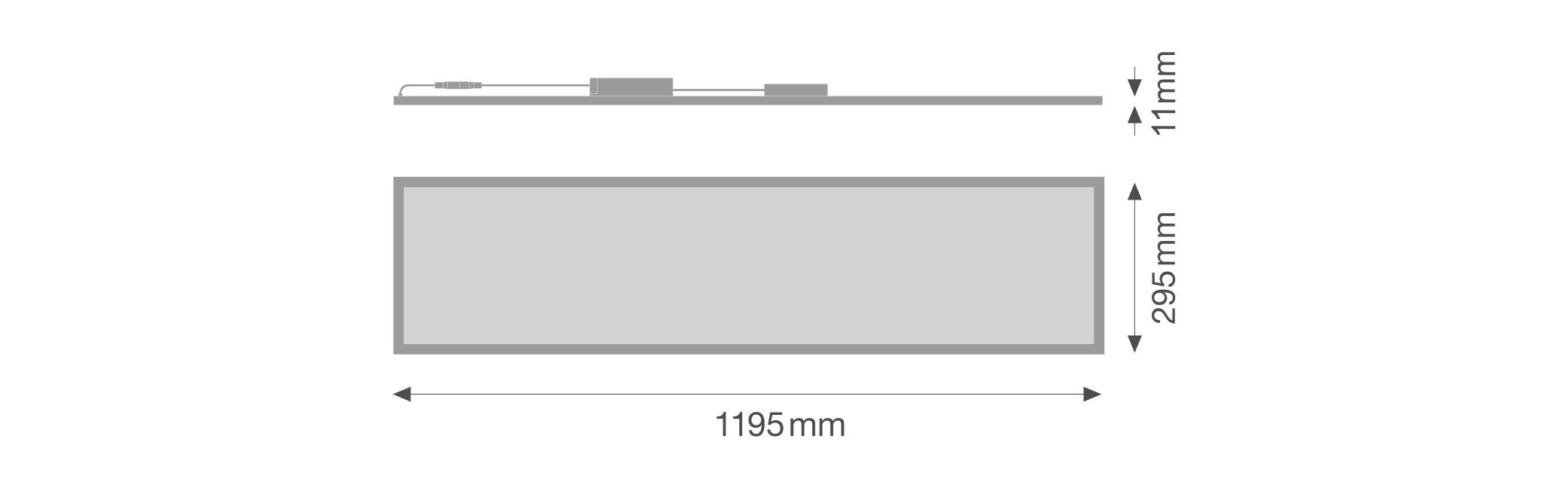

DIMENSIONI E PESO

Lunghezza	1195,00 mm
Altezza	11,00 mm
Larghezza	295,00 mm
Peso prodotto	3220,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce	PMMA
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-20…+40 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP20/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	Sì
Type of dimming [GMS]	ZIGBEE
Campo di regolazione	0…100 %
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Recessed
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	1190 mm
Larghezza per il montaggio	290,0 mm
Profondità di incasso	50,0 mm
Orientabile	No
Con sorgente luminosa	Sì

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	50000 h
Durata L80/B10 @ 25 °C	40000 h
Durata L90/B10 @ 25 °C	25000 h
Numero cicli accensione / spegnimento	50000

ALIMENTATORE

Corrente di uscita	1100 mA
ECG - Tensione di uscita	< 20 %
ECG - Lunghezza	160 mm
ECG - Larghezza	70,0 mm
ECG - Altezza	35 mm

SENSORE

Tipo di sensore

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	non sostituibile

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

VIVARES, BIOLUX

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4058075724587	Astuccio 1	1,308 mm x 51 mm x 374 mm	3816.00 g	24.95 dm³
4058075724594	Cartone di spedizione 2	1,328 mm x 123 mm x 397 mm	8582.00 g	64.85 dm³

Immagine del prodotto	Nome del prodotto	EAN
	PANEL 1200x300 RECESSED MOUNT FRAME	4058075472976
	PANEL 1200 Surface Mount Kit	4058075108820
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL Suspension Kit	4058075402928
	PANEL 1200 X 300 SF MOUNT KIT H70 VAL	4099854018497
	PANEL SECURITY KIT 4x	4058075472990
	BIOLUX HCL CONTROL UNIT S ZB	4058075724624
	ZIGBEE 3.0 DALI CONV LI	4062172044776
	VIVARES ZB O SENS 220-240	4058075544222
	VIVARES ZB CONTROL	4058075427488
	VIVARES ZB COUPLER	4058075463806
	VIVARES ZB L/O SENS 220-240	4058075446182

Nome del prodotto	Marca del prodotto	Tipo di componente del prodotto	Codice EAN
MANUAL CONTROL UNIT SELECT DIRECT 100-240 TW RGB ZB	LEDVANCE	Controllo della luce	4099854476334
SENSOR DIRECT LS-PD-7 IR CI ZB	LEDVANCE	Controllo della luce	4099854476358
VIVARES ZB CONTROL	LEDVANCE	Controllo della luce	4058075427488
VIVARES ZB L/O SENS 220-240	LEDVANCE	Controllo della luce	4058075446182
VIVARES ZB O SENS 220-240	LEDVANCE	Controllo della luce	4058075544222
VIVARES ZB COUPLER	LEDVANCE	Controllo della luce	4058075463806
VIVARES ZB SENS ADAPTER	LEDVANCE	Controllo della luce	4058075650107
