PANEL COMPACT 1200 x 600 UGR<19
PL COMP 1200x600 V 53W 840 U19
GTIN: 4099854017643
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Buona riduzione dell'abbagliamento (UGR < 19)
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Risparmio energetico grazie all'efficienza del sistema fino a 110 lm/W
- Driver esterno per maggiore flessibilità e facilità di installazione
- Disponibili versioni con ECG DALI
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
- Uffici, sale conferenza
- Aree di accoglienza, ingressi, corridoi, ascensori
- Adatto a sistemi da incasso a soffitto con griglia di 1200 x 600 mm
Caratteristiche del prodotto
- Telaio in alluminio estruso
- Diffusore in polistirene
- Durata (L80 / B10): fino a 50.000 h (a 25 ° C)
Apparecchiatura / Accessori
- Accessori disponibili per diverse opzioni di montaggio
- Cavo di sicurezza per apparecchi incluso
- Staffe di sicurezza preinstallate
- Dispositivo di controllo esterno incluso
- Adatto per l'uso con scatola di conversione di emergenza separata
- Scatola di derivazione con morsetto a 5 poli per cablaggio passante disponibile separatamente per sezioni del cavo fino a 2,5 mm²
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 53,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 230,000 mA |
| Corrente di innesco | 12,2 A |
| Limit.corrente inrush Th50 | 51 µs |
| Num. Max. di lum. su interruttore B16 A | 55 |
| Num. Max. di lum. su interruttore C10 A | 34 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 55 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 10 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | External LED driver |
Dati fotometrici
| Flusso luminoso | 5830 lm |
| Efficienza luminosa | 110 lm/W |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | ≤5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 90 ° |
| UGR longitudinal | < 19 |
DIMENSIONI E PESO
| Lunghezza | 1195,00 mm |
| Altezza | 34,00 mm |
| Larghezza | 595,00 mm |
| Peso prodotto | 4000,00 g |
MATERIALE & COLORI
| Colore del prodotto | bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Steel |
| Materiale della copertura | Polistirene (PS) |
| Materiale superficie che emette la luce | Polistirolo |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -10…+45 °C |
| Temperatura di stoccaggio | -20…+70 °C |

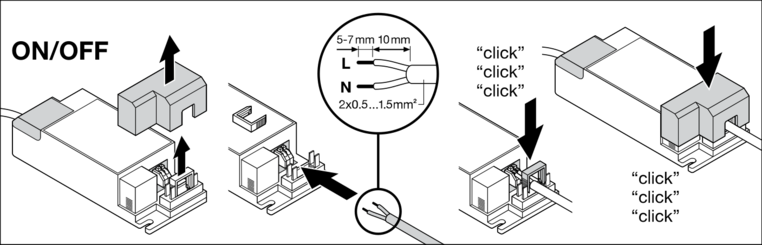

| Tipo di collegamento | Terminale senza viti, 2 poli (L, N) |
| Grado di protezione | IP40/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK02 |
| Dimmerabile | No |
| Montaggio tipo | Incasso/Sospensione/Superficie |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Lunghezza per il montaggio | 1175 mm |
| Larghezza per il montaggio | 575 mm |
| Profondità di incasso | 50,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 70000 h 1) |
| Durata L80/B10 @ 25 °C | 50000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 1150 mA |
| ECG - Tensione di uscita | < 7 % |
| ECG - Lunghezza | 133 mm |
| ECG - Larghezza | 50 mm |
| ECG - Altezza | 30 mm |
| Alimentatore consigliato | OSRAM OTI DALI 50/220-240/1A4 NFC |
ILLUMINAZIONE DI EMERGENZA
| Tipo di illuminazione di emergenza (EL) | Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00008-V01.01-EN |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854017643 | Astuccio 1 |
1,263 mm x 39 mm x 604 mm | 4730.00 g | 29.75 dm³ |
| 4099854017650 | Cartone di spedizione 2 |
1,280 mm x 92 mm x 624 mm | 11280.00 g | 73.48 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
PANEL COMPACT 1200x600
PANEL COMPACT 1200x600
Informazioni legali
LISO Insert PANEL COMPACT 1200x600
LISO Insert PANEL COMPACT 1200x600
Informazioni legali
EM Insert PL COMP
EM Insert PL COMP
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
CE Declaration of Conformity PL COMP V
CE Declaration of Conformity PL COMP V
Certificati
PL COMP
PL COMP
EPD
EPD EN PANEL COMPACT DALI
EPD EN PANEL COMPACT DALI
Immagine del prodotto: sfondo bianco, diagonale
PL VAL 1200X600 65W
PL VAL 1200X600 65W
Immagine del prodotto: sfondo bianco, orizzontale
PL VAL 1200X600 65W
PL VAL 1200X600 65W
Immagine del prodotto: sfondo bianco, verticale
PL VAL 1200X600 65W
PL VAL 1200X600 65W
Disegno del profilo del prodotto con lettere
PL VAL 1200X600 65W
PL VAL 1200X600 65W
Disegno del profilo del prodotto con numeri
PL VAL 1200X600 65W
PL VAL 1200X600 65W
Disegno del profilo del prodotto, fronte, senza dimensioni
PL VAL 1200X600 65W
PL VAL 1200X600 65W

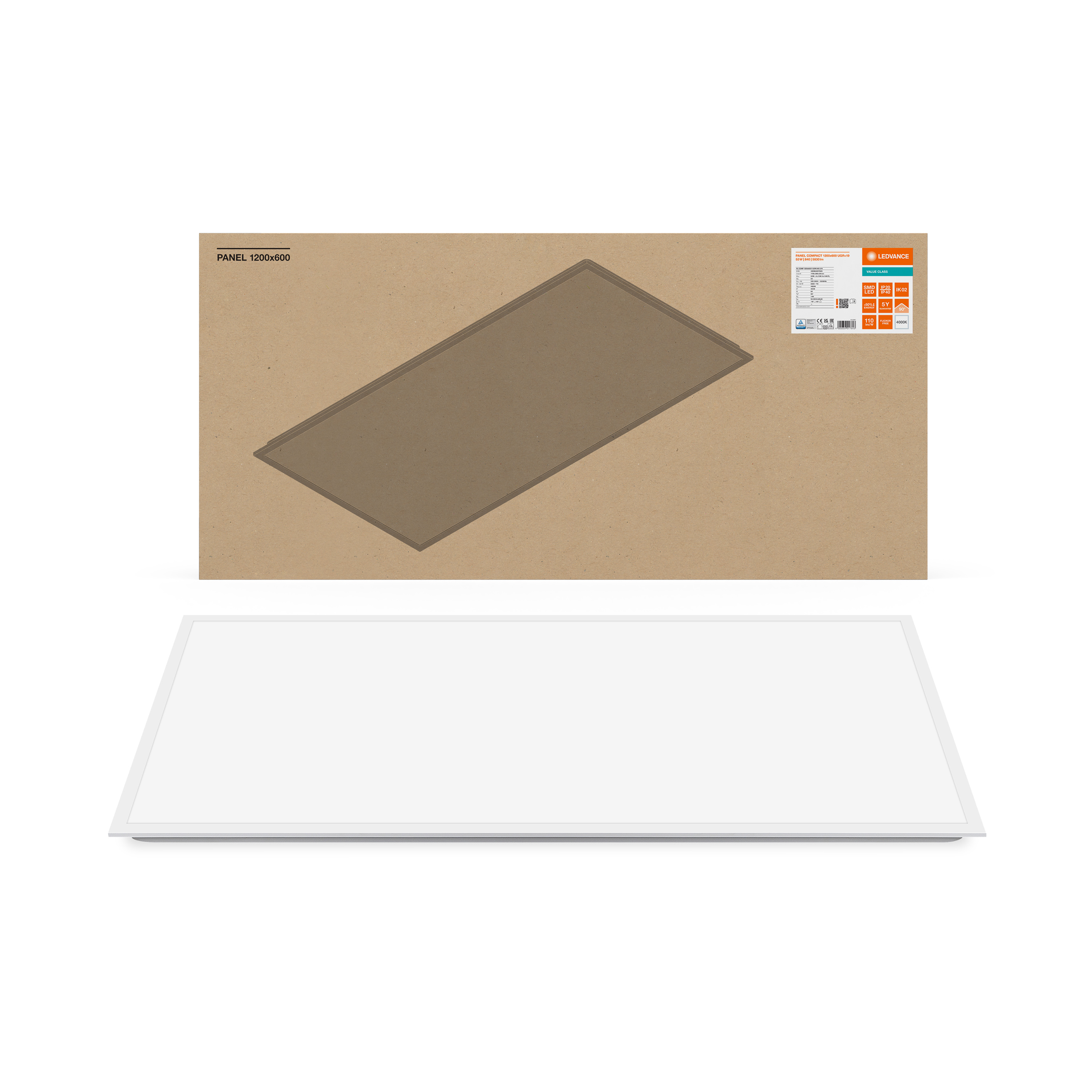

Scatto combinato = Scatto Product Beauty + immagine della confezione
Panel Compact 1200x600 53W 4000K UGR
Panel Compact 1200x600 53W 4000K UGR

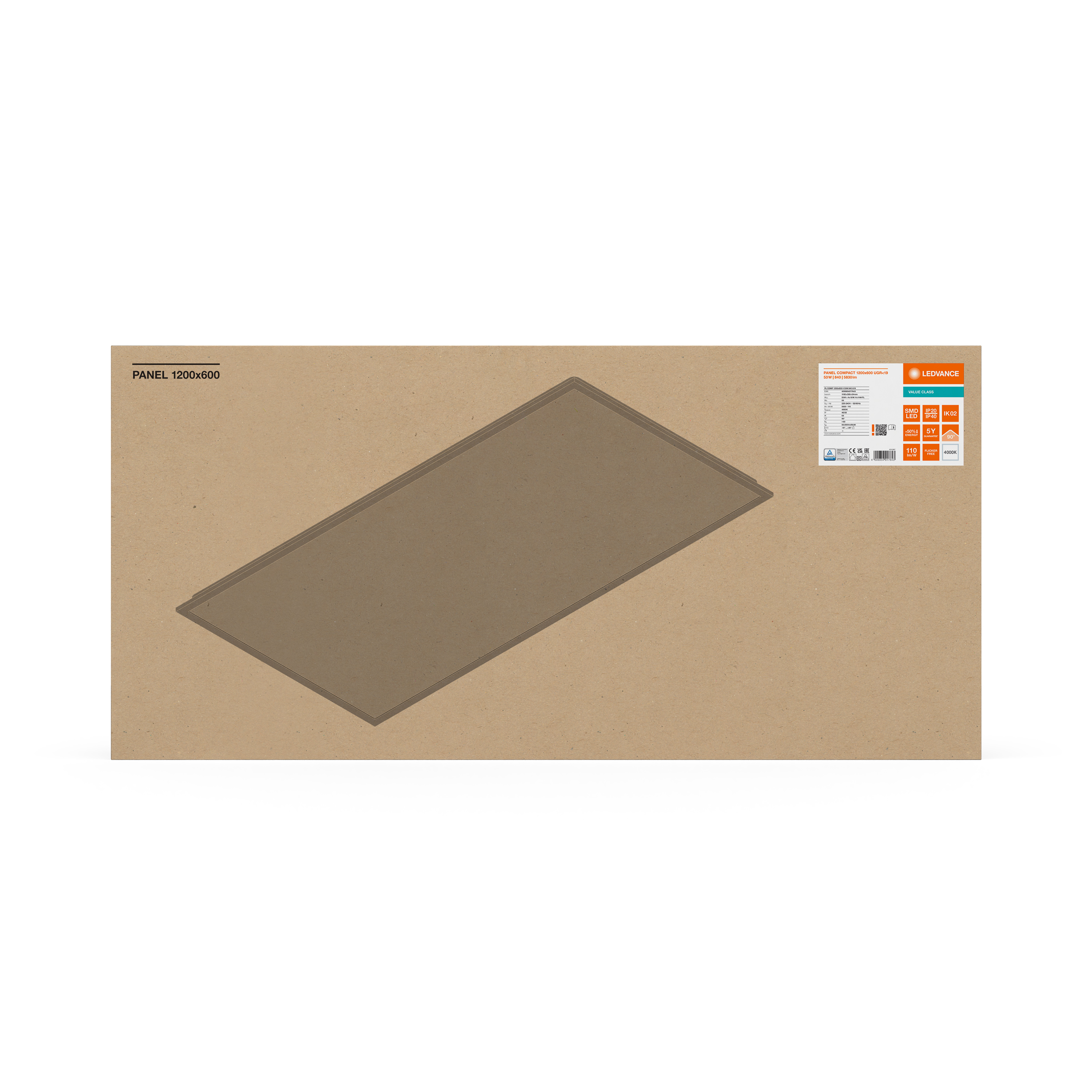

Immagine della confezione, frontale
Panel Compact 1200x600 53W 4000K UGR
Panel Compact 1200x600 53W 4000K UGR

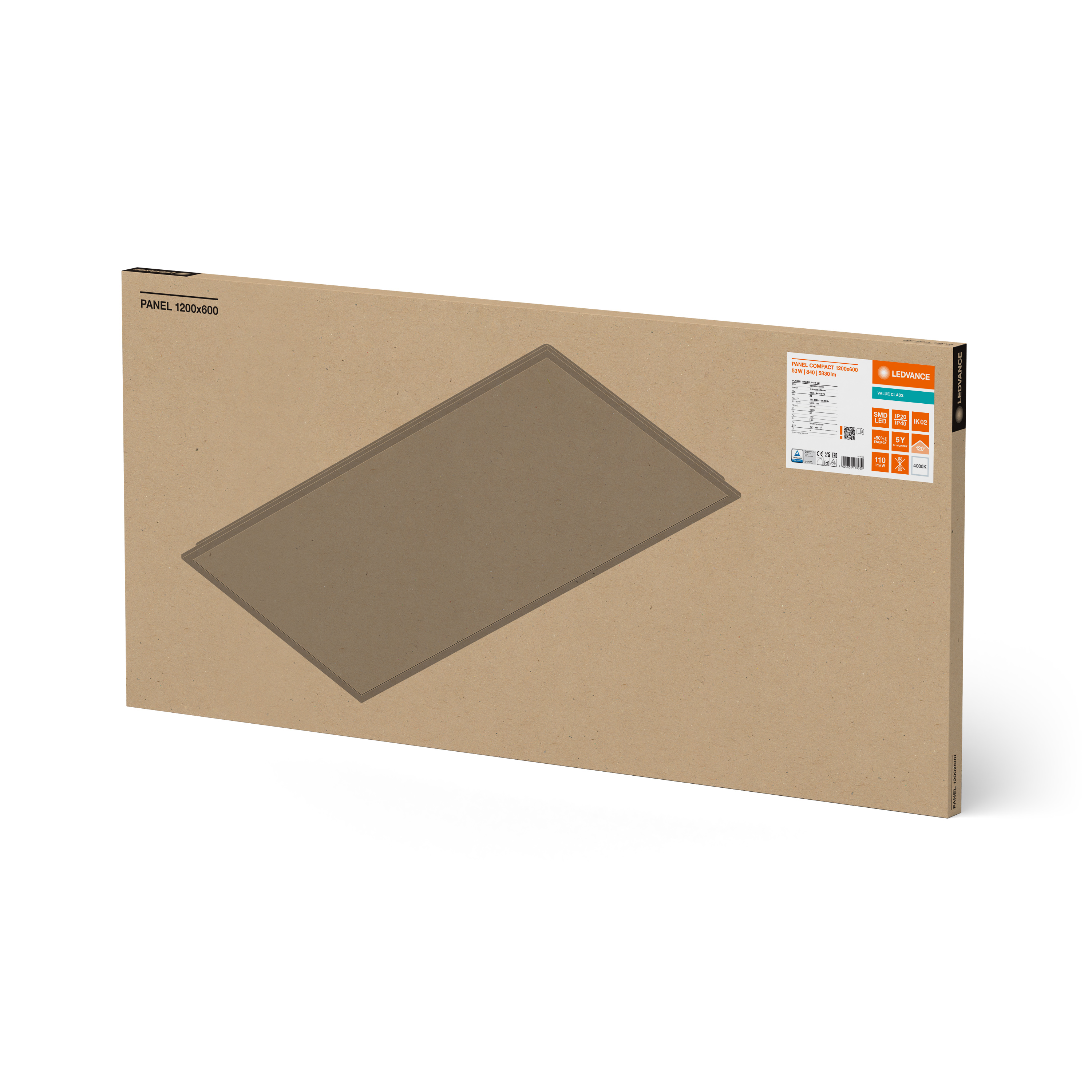

Immagine della confezione, spaziale
