PANEL COMPACT 600 UGR<19 CRI90
PL COMP 600 V 35W 940 U19
GTIN: 4099854017360
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Alto indice di resa cromatica (Ra>90) fino a 104 lm/W
- Buona riduzione dell'abbagliamento (UGR < 19)
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Driver esterno con funzionalità di cablaggio passante tripolare opzionale
- Disponibili versioni con ECG DALI
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
- Uffici, sale conferenza
- Aree di accoglienza, ingressi, corridoi, ascensori
- Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
Caratteristiche del prodotto
- Telaio in alluminio estruso
- Diffusore in polistirene
- Durata (L80 / B10): fino a 50.000 h (a 25 ° C)
Apparecchiatura / Accessori
- Accessori disponibili per diverse opzioni di montaggio
- Cavo di sicurezza per apparecchi incluso
- Staffe di sicurezza preinstallate
- Dispositivo di controllo esterno incluso
- Adatto per l'uso con scatola di conversione di emergenza separata
- Scatola di derivazione con morsetto a 5 poli per cablaggio passante disponibile separatamente per sezioni del cavo fino a 2,5 mm²
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 35,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 150,000 mA |
| Corrente di innesco | 11.2 A |
| Limit.corrente inrush Th50 | 50 µs |
| Num. Max. di lum. su interruttore B16 A | 67 |
| Num. Max. di lum. su interruttore C10 A | 53 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 85 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 10 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | External LED driver |
Dati fotometrici
| Flusso luminoso | 3640 lm |
| Efficienza luminosa | 104 lm/W |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra |
|
| Standard Deviation of Color Matching | ≤5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 90 ° |
| UGR longitudinal | < 19 |
DIMENSIONI E PESO
| Lunghezza | 595,00 mm |
| Altezza | 32,00 mm |
| Larghezza | 595,00 mm |
| Peso prodotto | 1790,00 g |
MATERIALE & COLORI
| Colore del prodotto | bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polistirene (PS) |
| Materiale superficie che emette la luce | Polistirolo |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -10…+45 °C |
| Temperatura di stoccaggio | -20…+70 °C |
| Tipo di collegamento | Terminale senza viti, 2 poli (L, N) |
| Grado di protezione | IP40/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK02 |
| Dimmerabile | No |
| Montaggio tipo | Incasso/Sospensione/Superficie |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Lunghezza per il montaggio | 575 mm |
| Larghezza per il montaggio | 575 mm |
| Profondità di incasso | 50,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 70000 h 1) |
| Durata L80/B10 @ 25 °C | 50000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 700 mA |
| ECG - Tensione di uscita | < 7 % |
| ECG - Lunghezza | 116.7 mm |
| ECG - Larghezza | 49.9 mm |
| ECG - Altezza | 27 mm |
| Alimentatore consigliato | LEDV DR DALI-P-44/220-240/1050 |
ILLUMINAZIONE DI EMERGENZA
| Tipo di illuminazione di emergenza (EL) | Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00008-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Additional info can be provided per individual request |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854017360 | Astuccio 1 |
602 mm x 37 mm x 662 mm | 2220.00 g | 14.75 dm³ |
| 4099854017377 | Cartone di spedizione 4 |
677 mm x 164 mm x 628 mm | 9790.00 g | 69.73 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
UI PANEL COMPACT 2CCT
UI PANEL COMPACT 2CCT
Informazioni legali
LISO Insert PL COMP 600 V
LISO Insert PL COMP 600 V
Informazioni legali
EM Insert PL COMP
EM Insert PL COMP
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
CE Declaration of Conformity PL COMP V
CE Declaration of Conformity PL COMP V
Certificati
PL COMP
PL COMP
EPD
EPD EN PANEL COMPACT DALI
EPD EN PANEL COMPACT DALI
Immagine del prodotto: sfondo bianco, diagonale
PANEL
PANEL
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
PL COMP DRIVER OPEN
PL COMP DRIVER OPEN
Immagine del prodotto: sfondo bianco, orizzontale
PANEL
PANEL
Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
PL COMP DRIVER
PL COMP DRIVER
Disegno del profilo del prodotto con lettere
PL VAL 600 36W TPB
PL VAL 600 36W TPB
Disegno del profilo del prodotto con numeri
PL VAL 600 36W TPB
PL VAL 600 36W TPB
Disegno del profilo del prodotto, fronte, senza dimensioni
PL VAL 600 36W TPB
PL VAL 600 36W TPB

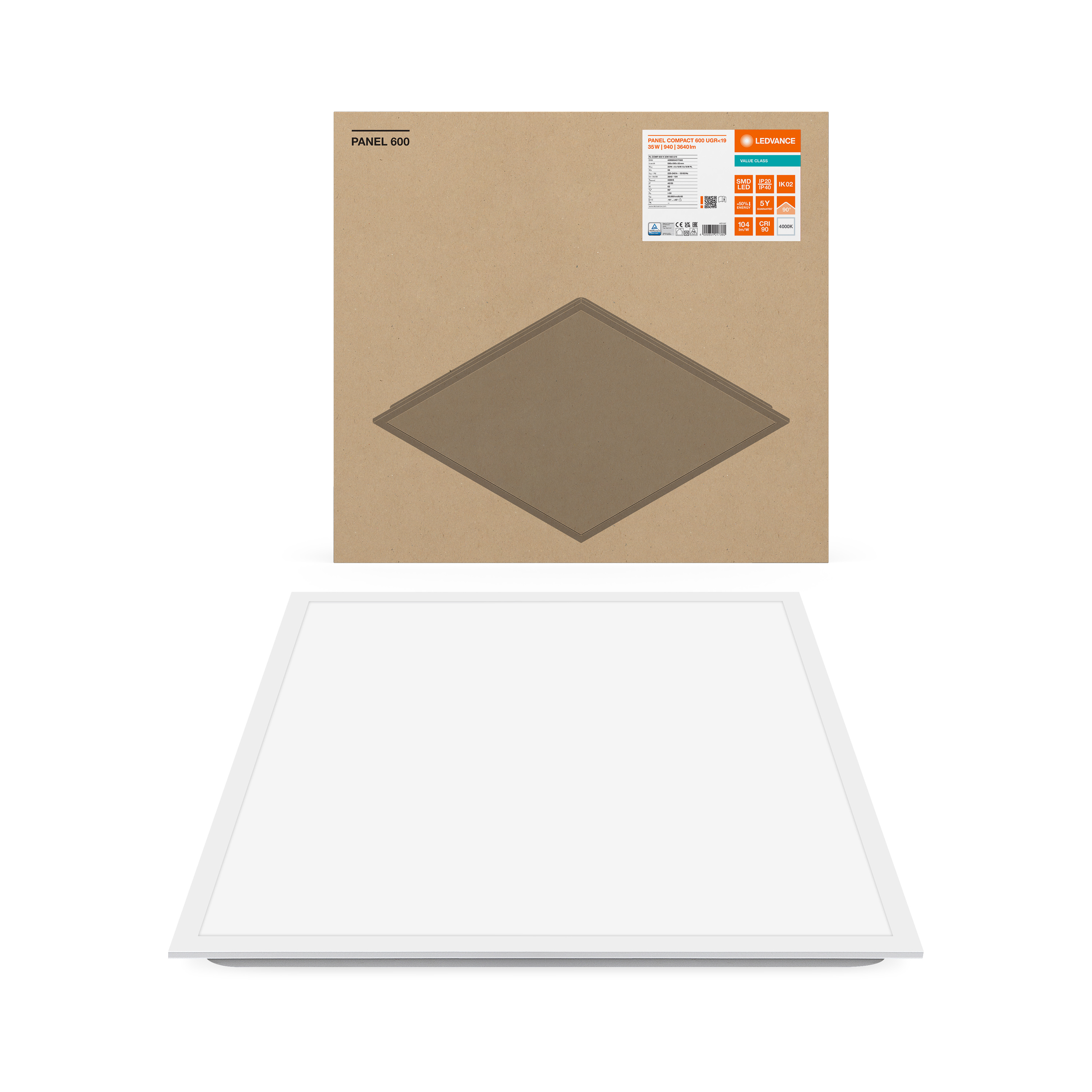

Scatto combinato = Scatto Product Beauty + immagine della confezione
Panel Compact 600 35W 4000K UGR
Panel Compact 600 35W 4000K UGR

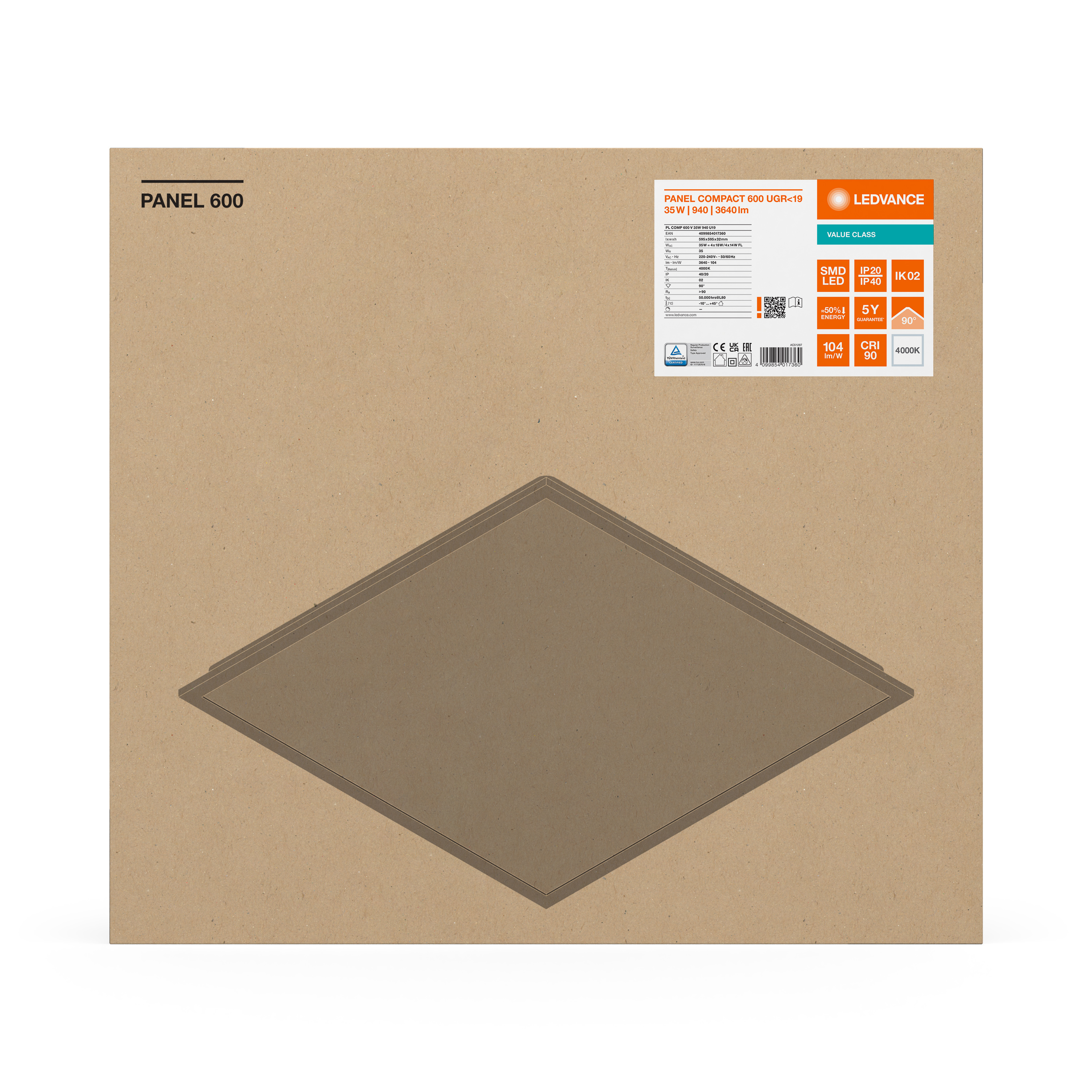

Immagine della confezione, frontale
Panel Compact 600 35W 4000K UGR
Panel Compact 600 35W 4000K UGR

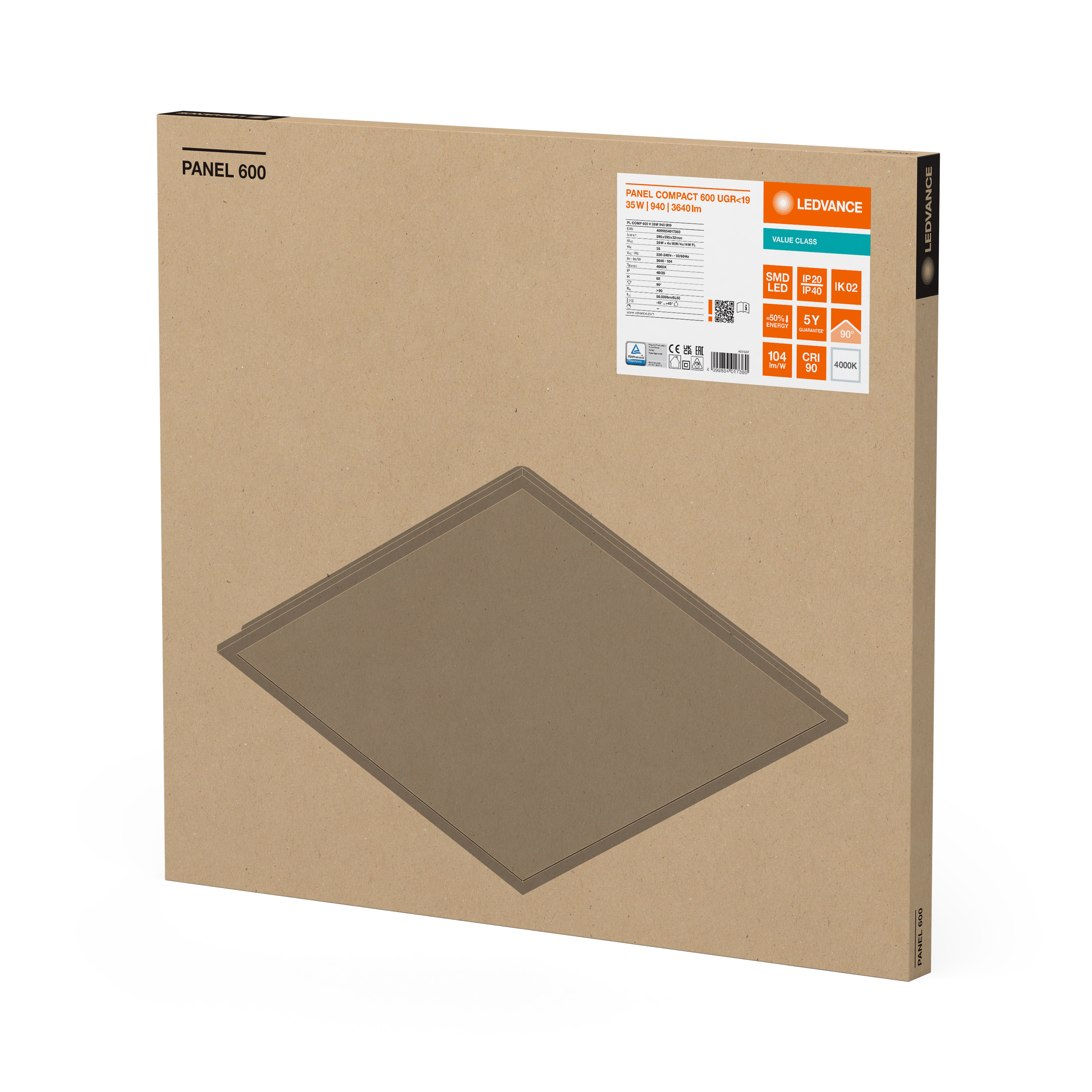

Immagine della confezione, spaziale
PANEL COMPACT 600 UGR-19 35W 940
PANEL COMPACT 600 UGR-19 35W 940
Informazioni catalogo 4
PL COMP V
PL COMP V
Informazioni catalogo 5
Panel COMFORT DALI 600 625
Panel COMFORT DALI 600 625
File IES (IES)
PL COMP 600 V 35W 940 U19 EM CONVERSION BOX
PL COMP 600 V 35W 940 U19 EM CONVERSION BOX
File LDT (Eulumdat)
PL COMP 600 V 35W 940 U19
PL COMP 600 V 35W 940 U19
File ULD (DIALux)
PL COMP 600 V 35W 940 U19
PL COMP 600 V 35W 940 U19
File ROLF (RELUX)
PL COMP 600 V 35W 940 U19
PL COMP 600 V 35W 940 U19

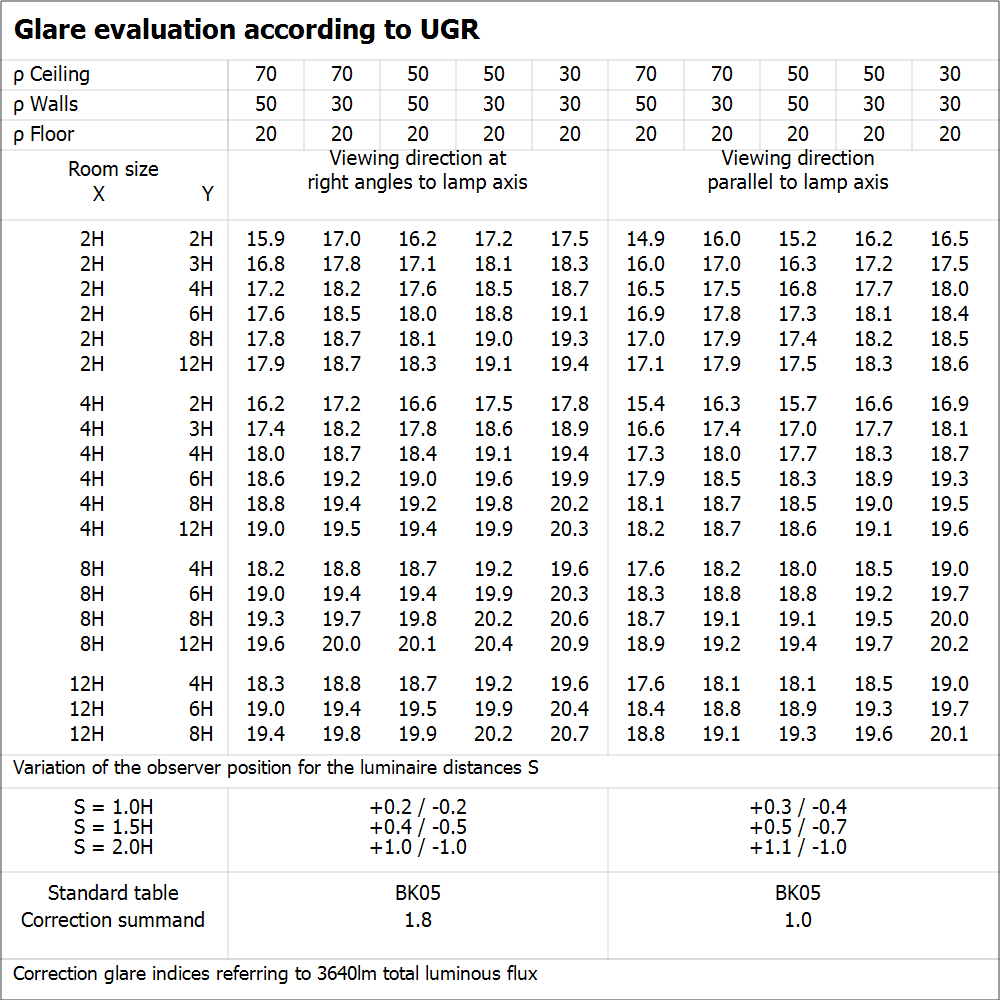

File UGR (tabella UGR)
