PANEL COMPACT 600 UGR<19 DALI
PL COMP 600 V 33W 865 U19 DALI
GTIN: 4099854017322
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Buona riduzione dell'abbagliamento (UGR < 19)
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- Driver esterno per maggiore flessibilità e facilità di installazione
- Adatto per illuminazione di emergenza
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
- Uffici, sale conferenza
- Aree di accoglienza, ingressi, corridoi, ascensori
- Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
Caratteristiche del prodotto
- Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
- Funzione Push DIM per la regolazione e la commutazione direttamente da pulsante
- Telaio in alluminio estruso
- Diffusore in polistirene
- Durata (L80 / B10): fino a 50.000 h (a 25 ° C)
Apparecchiatura / Accessori
- Accessori disponibili per diverse opzioni di montaggio
- Cavo di sicurezza per apparecchi incluso
- Staffe di sicurezza preinstallate
- Dispositivo di controllo esterno incluso
- Adatto per l'uso con scatola di conversione di emergenza separata
- Scatola di derivazione con morsetto a 5 poli per cablaggio passante disponibile separatamente per sezioni del cavo fino a 2,5 mm²
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 33,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 0/50/60 Hz |
| Corrente nominale | 190,000 mA |
| Corrente di innesco | 1.7 A |
| Limit.corrente inrush Th50 | 51 µs |
| Num. Max. di lum. su interruttore B16 A | 83 |
| Num. Max. di lum. su interruttore C10 A | 52 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 83 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 10 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | External LED driver |
Dati fotometrici
| Flusso luminoso | 3630 lm |
| Efficienza luminosa | 110 lm/W |
| Temperatura di colore | 6500 K |
| Colore della luce (descrizione) | daylight |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | ≤5 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | <1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 90 ° |
| UGR longitudinal | < 19 |
DIMENSIONI E PESO
| Lunghezza | 595,00 mm |
| Altezza | 32,00 mm |
| Larghezza | 595,00 mm |
| Peso prodotto | 1790,00 g |
MATERIALE & COLORI
| Colore del prodotto | bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Steel |
| Materiale della copertura | Polistirene (PS) |
| Materiale superficie che emette la luce | Polistirolo |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -10…+45 °C |
| Temperatura di stoccaggio | -20…+70 °C |
| Tipo di collegamento | Terminale senza viti, 4 poli (L,N, DA+, DA-) |
| Grado di protezione | IP40/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK02 |
| Dimmerabile | Sì |
| Type of dimming [GMS] | DALI2 |
| Pronto per l'IoT | Supporto del tipo di dati DALI PARTE 251, 252, 253 1) |
| Montaggio tipo | Incasso/Sospensione/Superficie |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Lunghezza per il montaggio | 575 mm |
| Larghezza per il montaggio | 575 mm |
| Profondità di incasso | 50,0 mm |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
| Durata L70/B50 @ 25 °C | 70000 h 1) |
| Durata L80/B10 @ 25 °C | 50000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 700 mA |
| ECG - Tensione di uscita | < 7 % |
| ECG - Lunghezza | 168 mm |
| ECG - Larghezza | 44 mm |
| ECG - Altezza | 32 mm |
| Alimentatore consigliato | LEDV DR DALI-P-44/220-240/1050; Tridonic LCA 45W 500-1400mA one4all SC PRE |
ILLUMINAZIONE DI EMERGENZA
| Tipo di illuminazione di emergenza (EL) | Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso |
| Potenza in modalità di emergenza | 5 W |
| Flusso luminoso in modalità d'emergenza | 400 lm |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00008-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Funzione aggiunta | VIVARES |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Additional info can be provided per individual request |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854017322 | Astuccio 1 |
37 mm x 600 mm x 660 mm | 2154.00 g | 14.65 dm³ |
| 4099854017339 | Cartone di spedizione 4 |
680 mm x 168 mm x 625 mm | 9546.00 g | 71.40 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
PANEL COMPACT DALI
PANEL COMPACT DALI
Informazioni legali
LISO Insert PL COMP 600 V
LISO Insert PL COMP 600 V
Informazioni legali
Legal Insert PANEL COMPACT
Legal Insert PANEL COMPACT
Informazioni legali
EM Insert PL COMP
EM Insert PL COMP
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
CE Declaration of Conformity PL COMP V DALI
CE Declaration of Conformity PL COMP V DALI
Certificati
PL COMP
PL COMP
EPD
EPD EN PANEL COMPACT DALI
EPD EN PANEL COMPACT DALI
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires
Immagine del prodotto: sfondo bianco, diagonale
PANEL
PANEL
Immagine del prodotto: sfondo bianco, orizzontale
PANEL
PANEL
Disegno del profilo del prodotto con lettere
PL VAL 600 36W TPB
PL VAL 600 36W TPB
Disegno del profilo del prodotto con numeri
PL VAL 600 36W TPB
PL VAL 600 36W TPB
Disegno del profilo del prodotto, fronte, senza dimensioni
PL VAL 600 36W TPB
PL VAL 600 36W TPB

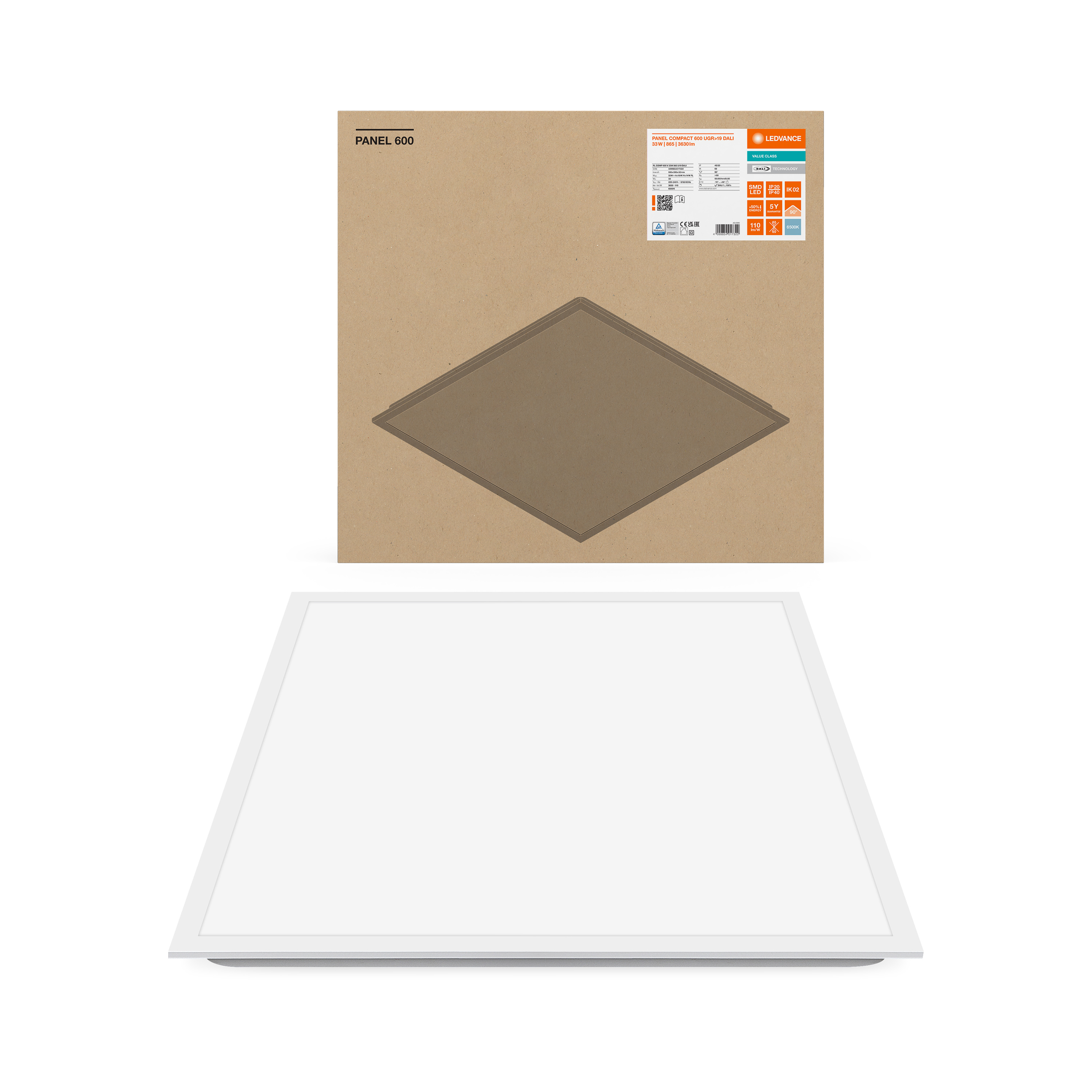

Scatto combinato = Scatto Product Beauty + immagine della confezione
PANEL COMPACT 600 UGR-19 DALI 33W 865
PANEL COMPACT 600 UGR-19 DALI 33W 865

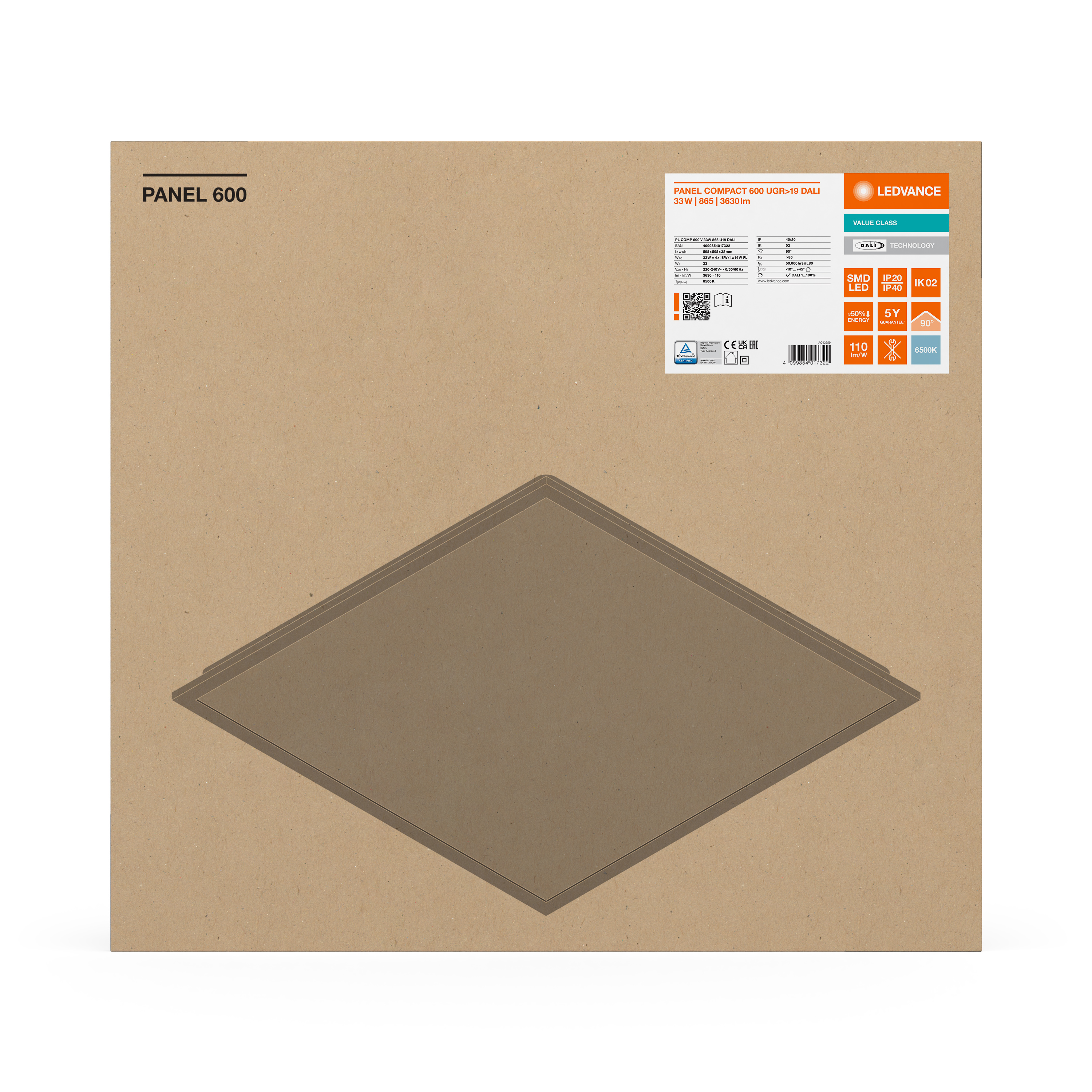

Immagine della confezione, frontale
PANEL COMPACT 600 33W 865 6500k
PANEL COMPACT 600 33W 865 6500k

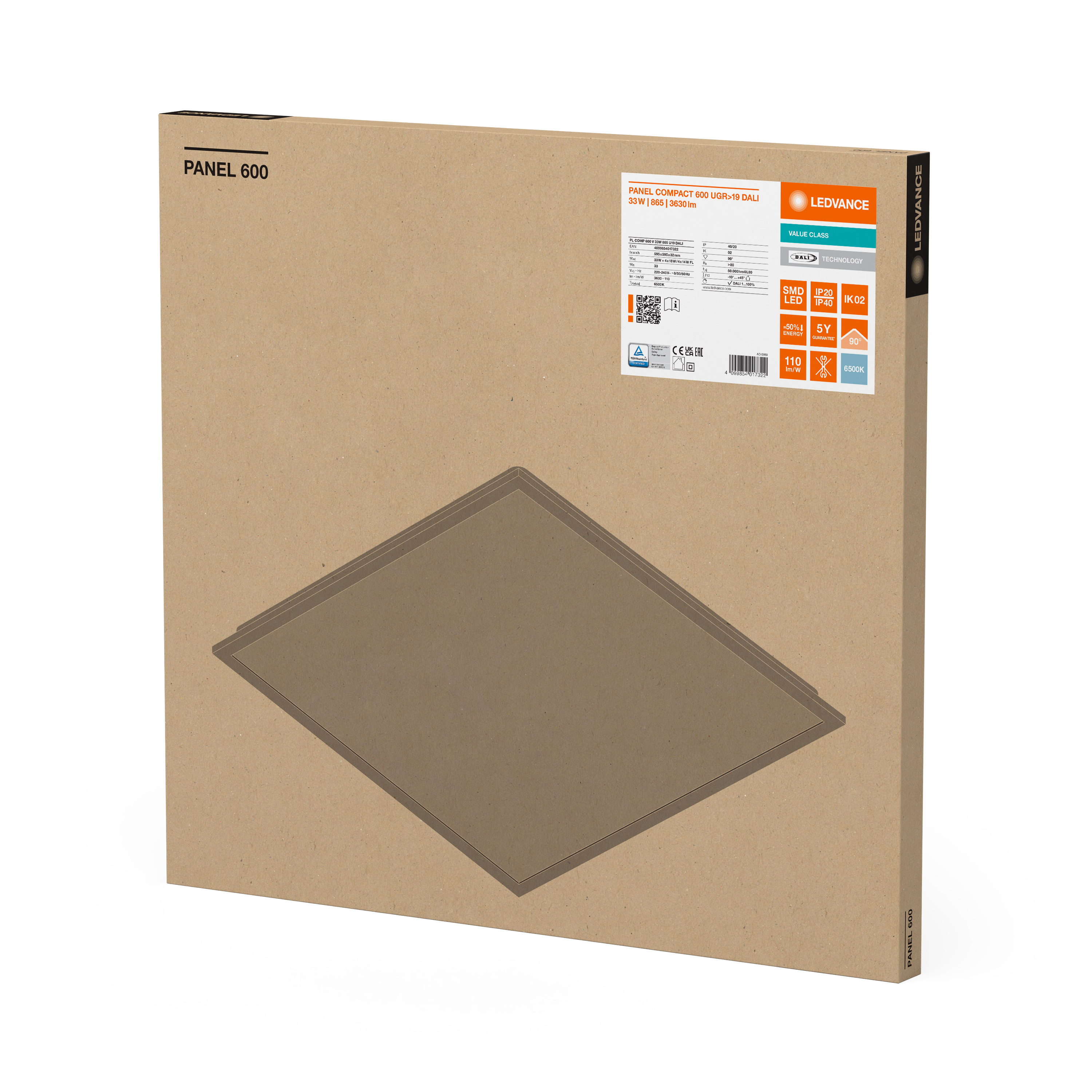

Immagine della confezione, spaziale
PANEL COMPACT 600 UGR-19 DALI 33W 865
PANEL COMPACT 600 UGR-19 DALI 33W 865
Informazioni catalogo 1
PL COMP 600_625 DALI
PL COMP 600_625 DALI
Informazioni catalogo 5
Panel COMFORT DALI 600 625
Panel COMFORT DALI 600 625
File IES (IES)
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
File LDT (Eulumdat)
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
File ULD (DIALux)
PL COMP 600 V 33W 865 U19 DALI
PL COMP 600 V 33W 865 U19 DALI
File ROLF (RELUX)
PL COMP 600 V 33W 865 U19 DALI
PL COMP 600 V 33W 865 U19 DALI
File UGR (tabella UGR)
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
Curva di distribuzione della luce tipo cono
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
Curva di distribuzione della luce tipo polare
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
PL COMP 600 V 33W 865 U19 DALI EM CONVERSION BOX
BIM Revit 3D
Panel Compact
Panel Compact
CAD STEP 3D
PL COMP 600
PL COMP 600
Documenti per capitolati
PANEL COMPACT 600 UGR19 DALI 33W 865 U19 DALI-IT
PANEL COMPACT 600 UGR19 DALI 33W 865 U19 DALI-IT

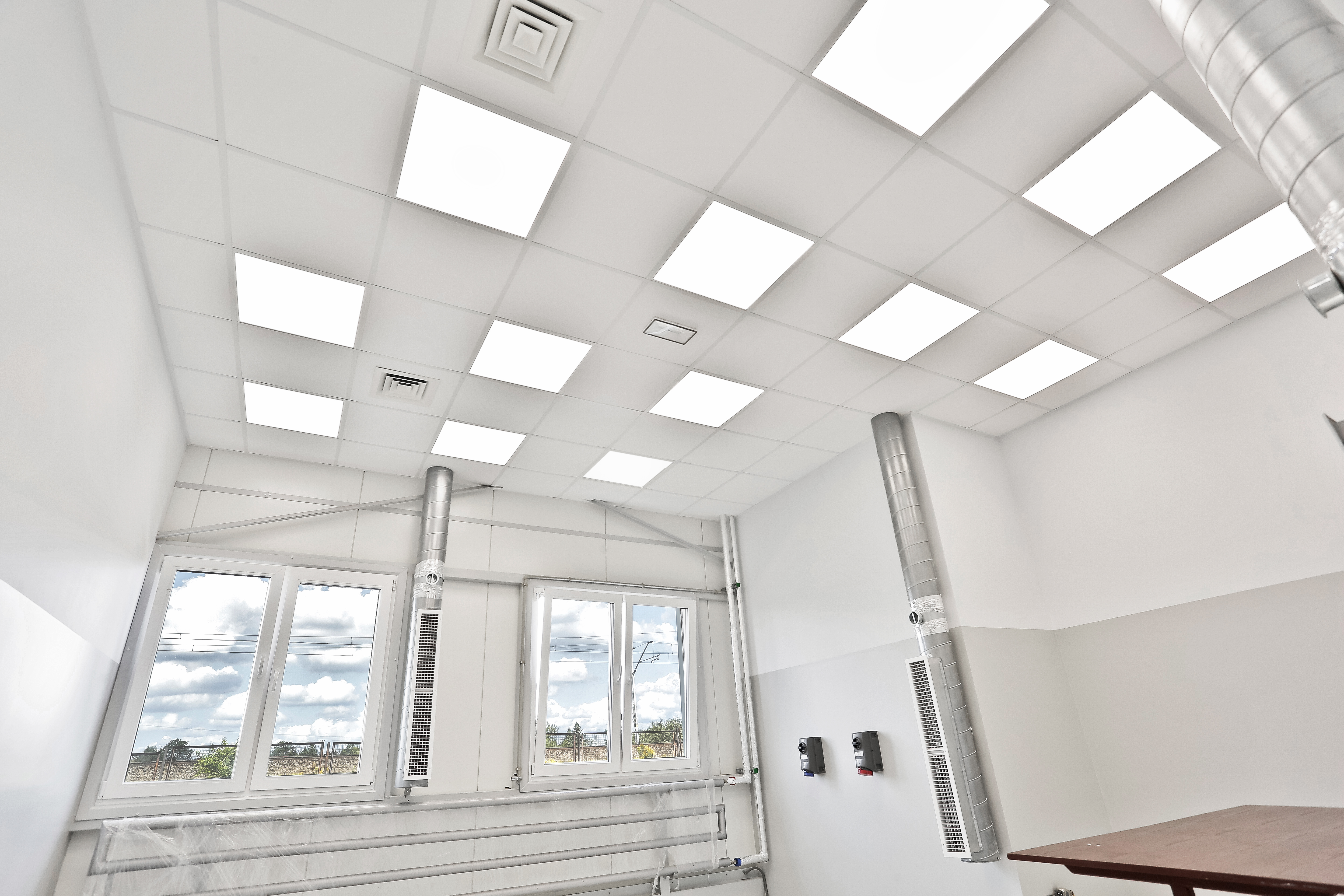

Immagini applicative
Office building Polfarmex Kutno Poland
Office building Polfarmex Kutno Poland
| EAN | Numero SEG | Numero STK | Numero ELDAS |
|---|---|---|---|
| 4099854017322 | 7024395 | 4136236 | 941322010 |
