PL COMP 600 V 33W 840

PANEL COMPACT 600

GTIN: 4099854017902 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Risparmio energetico grazie all'efficienza del sistema fino a 110 lm/W
Driver esterno con funzionalità di cablaggio passante tripolare opzionale
Disponibili versioni con ECG DALI
5 anni di garanzia

Aree di applicazione

Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti

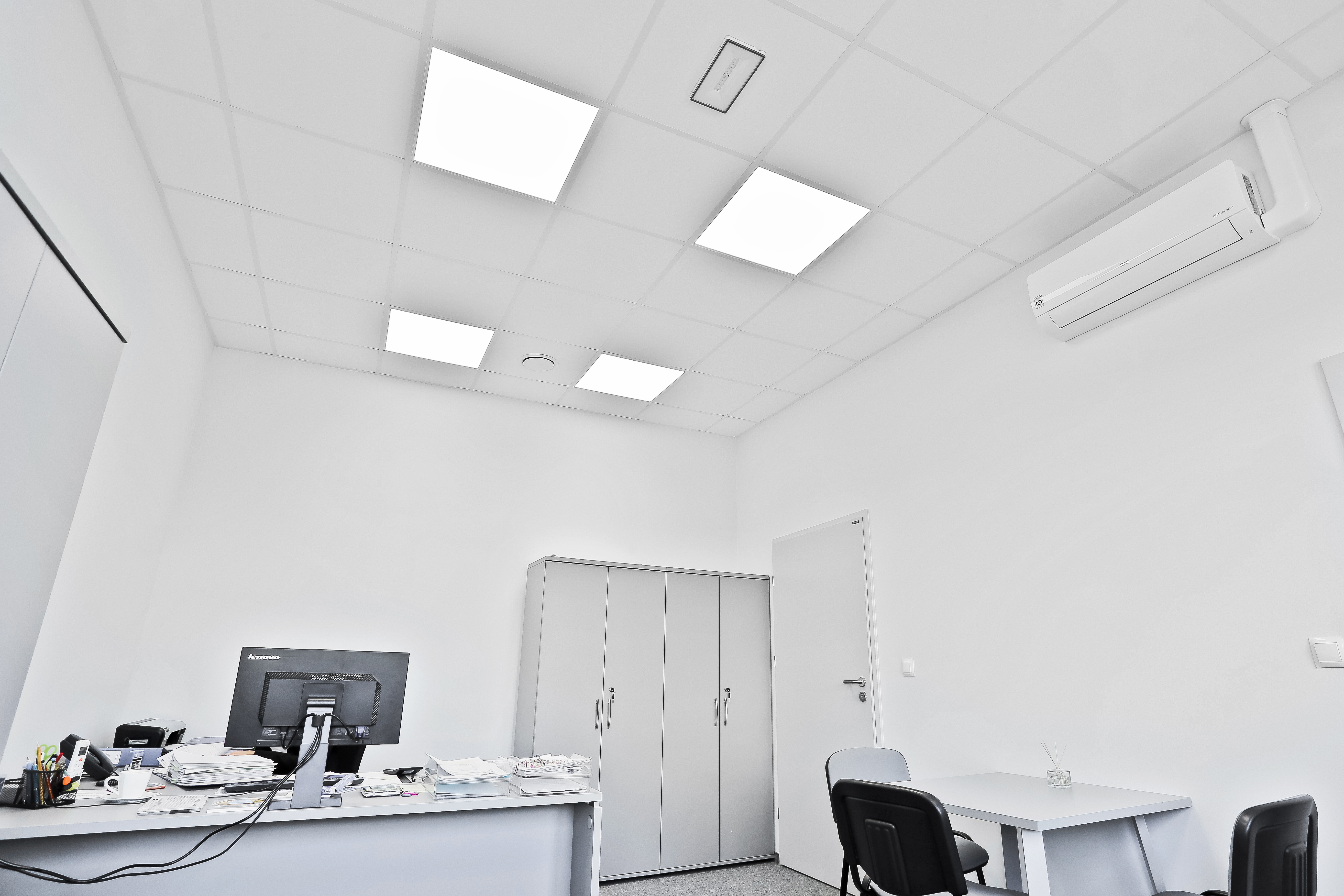

Uffici, sale conferenza

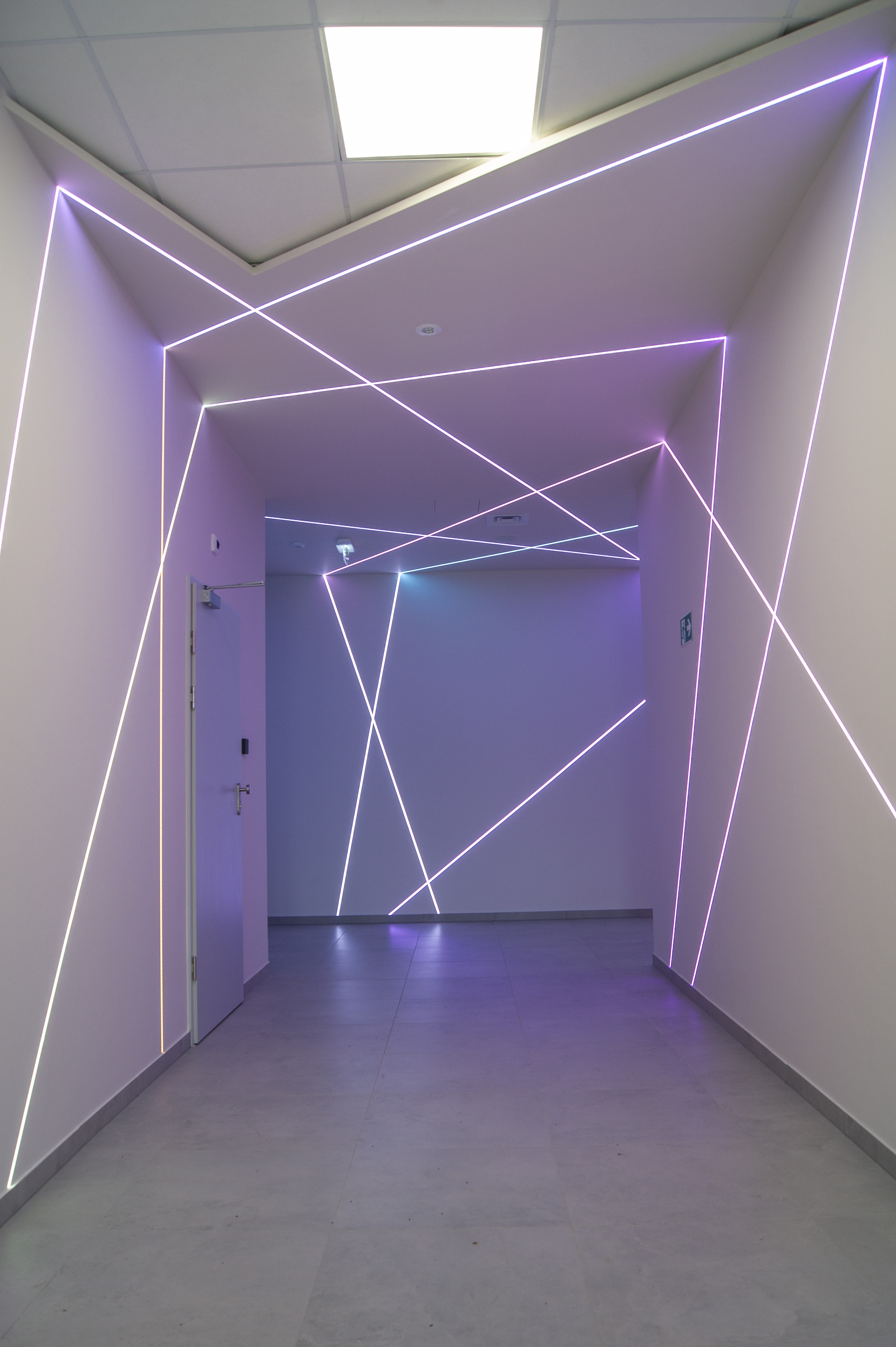

Aree di accoglienza, ingressi, corridoi, ascensori
Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm

Caratteristiche del prodotto

Telaio in alluminio estruso
Diffusore in polistirene
Durata (L80 / B10): fino a 50.000 h (a 25 ° C)

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata

Consigli per la sicurezza

Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
Attenzione, rischio di scosse elettriche.
Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	33,00 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	150,000 mA
Corrente di innesco	12,3 A
Limit.corrente inrush T_h50	52 µs
Num. Max. di lum. su interruttore B16 A	61
Num. Max. di lum. su interruttore C10 A	48
Max. numero di apparecchi per interruttore magnetotermico C16	78
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 10 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

Dati fotometrici

Flusso luminoso	3630 lm
Efficienza luminosa	110 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤5 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	< 0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	120 °

DIMENSIONI E PESO

Lunghezza	595,00 mm
Altezza	32,00 mm
Larghezza	595,00 mm
Peso prodotto	1543,00 g

MATERIALE & COLORI

Colore del prodotto	bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polistirene (PS)
Materiale superficie che emette la luce	Polistirolo
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+45 °C
Temperatura di stoccaggio	-20…+70 °C

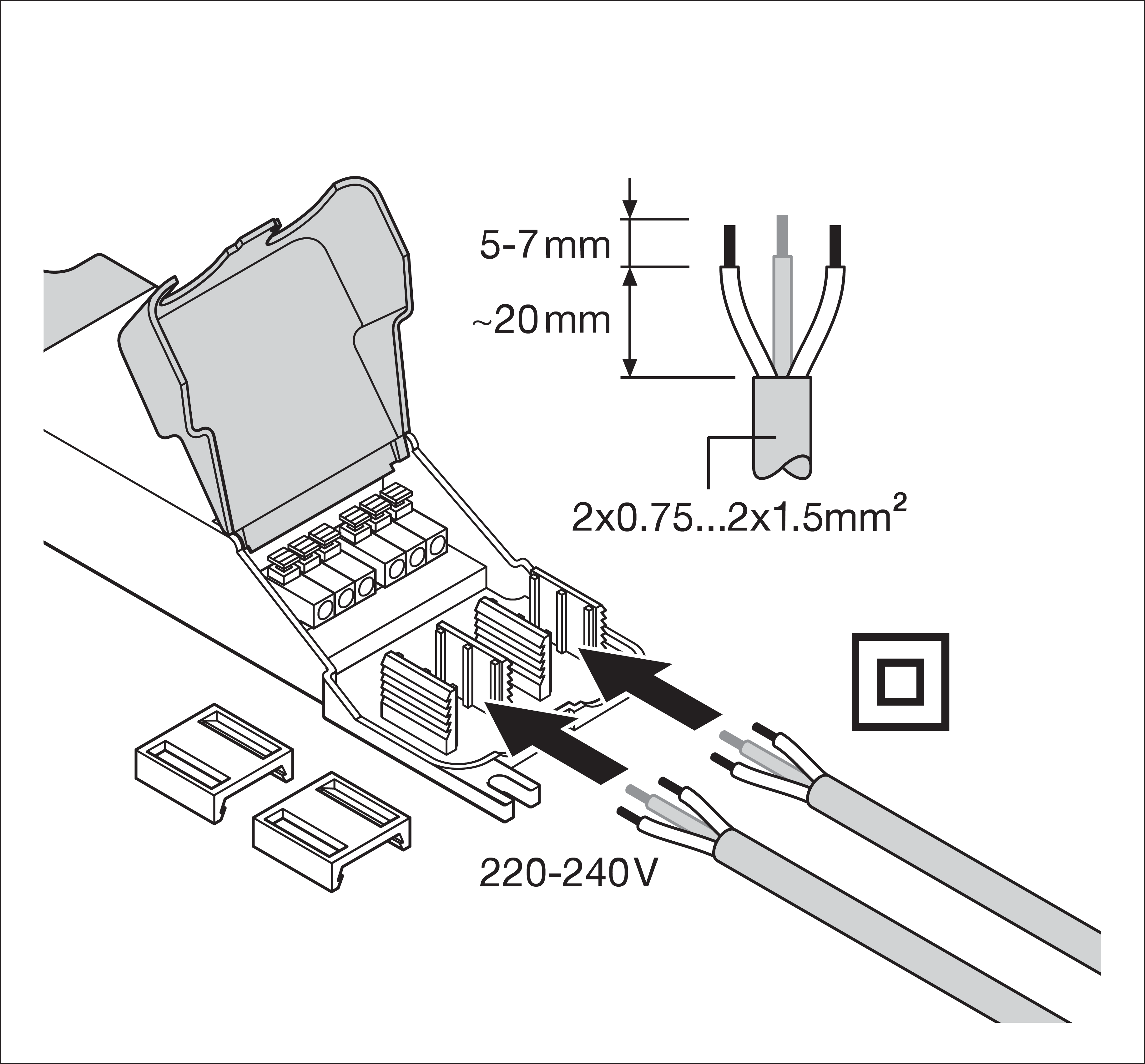

Tipo di collegamento	Terminale senza viti, 2 poli (L, N)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	No
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	575 mm
Larghezza per il montaggio	575 mm
Profondità di incasso	50,0 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	70000 h ¹⁾
Durata L80/B10 @ 25 °C	50000 h ¹⁾
Durata L90/B10 @ 25 °C	40000 h
Numero cicli accensione / spegnimento	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	700 mA
ECG - Tensione di uscita	< 7 %
ECG - Lunghezza	116.7 mm
ECG - Larghezza	49.9 mm
ECG - Altezza	27 mm
Alimentatore consigliato	LEDV DR DALI-P-44/220-240/1050

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)

Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00008-V01.01-EN

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854017902	Astuccio 1	602 mm x 37 mm x 662 mm	1973.00 g	14.75 dm³
4099854017919	Cartone di spedizione 4	677 mm x 164 mm x 628 mm	8802.00 g	69.73 dm³

Immagine del prodotto	Nome del prodotto	EAN
	DR DALI - P -44/220-240/1050	4058075779723
	DR AY ZB+DALI CLAMP DUO	4058075483125
	EM CONVERSION BOX	4058075237025
	PANEL 600 SURFACE MOUNT KIT H75	4058075472914
	PANEL 600 SURFACE MOUNT KIT H70 VAL	4058075402843
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL 600 RECESSED MOUNT FRAME	4058075402881
	PANEL Suspension Kit	4058075402928
	CONNECTOR BOX 5POLE L/N 4x	4058075473010

Istruzioni per l'uso / istruzioni di sicurezza
UI PANEL COMPACT 2CCT

PDF (2.95 MB)

Informazioni legali
LISO Insert PL COMP 600 V

PDF (2.34 MB)

Informazioni legali
EM Insert PL COMP

PDF (2.51 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
CE Declaration of Conformity PL COMP V

PDF (312.41 KB)

Certificati
PL COMP

PDF (301.12 KB)

EPD
EPD EN PANEL COMPACT DALI

PDF (653.31 KB)

Immagine del prodotto: sfondo bianco, diagonale
PANEL

JPG (622.82 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa

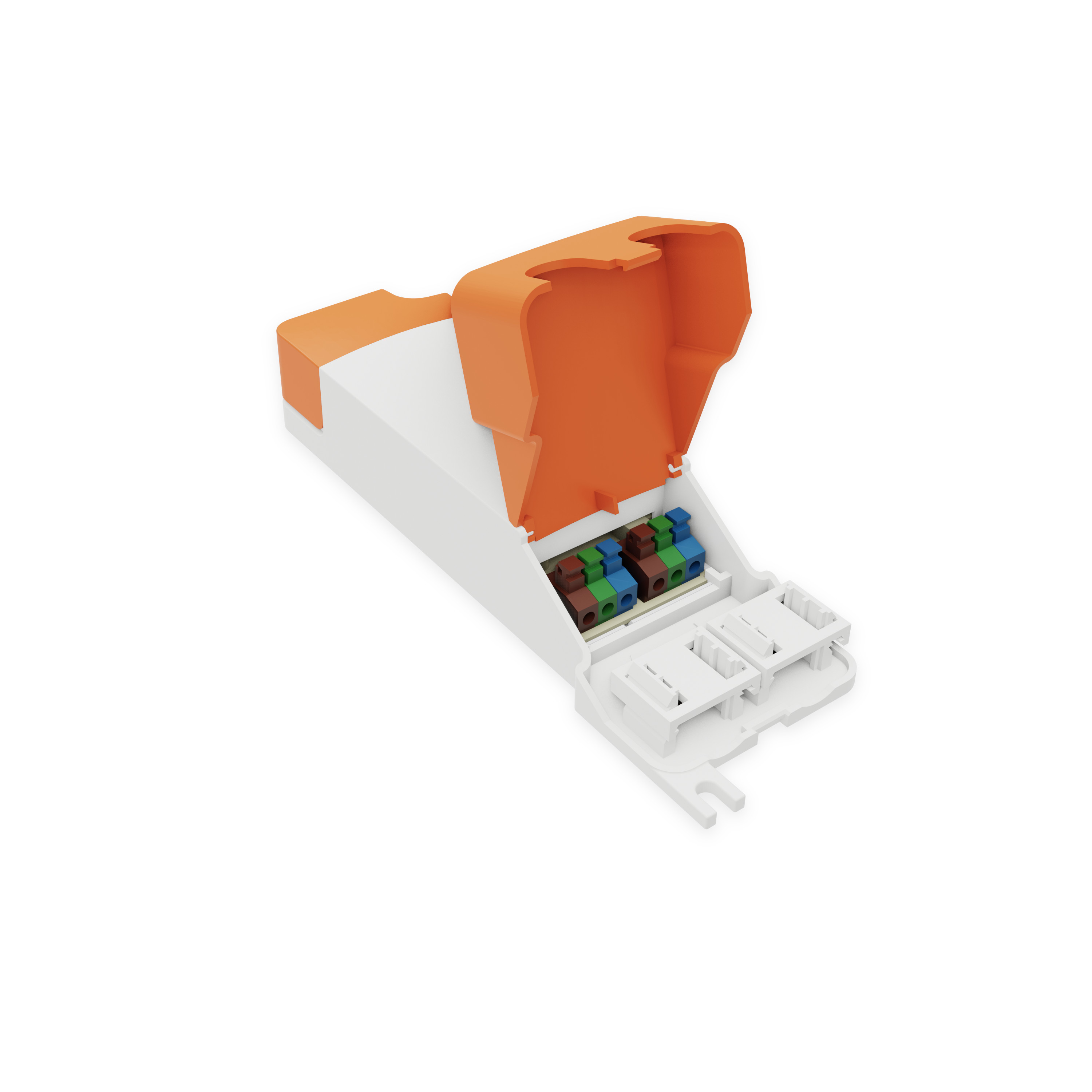

PL COMP DRIVER OPEN

JPG (235.72 KB)

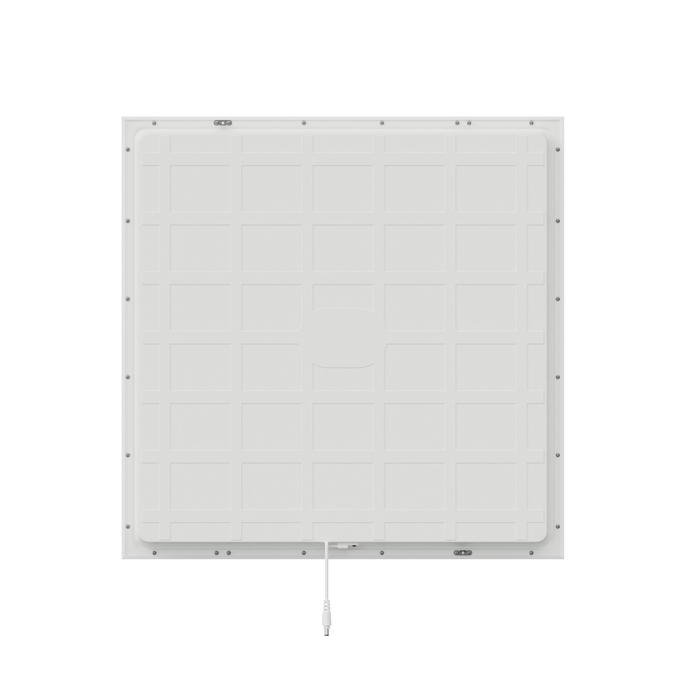

Immagine del prodotto: sfondo bianco, orizzontale
PANEL

JPG (1.3 MB)

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa

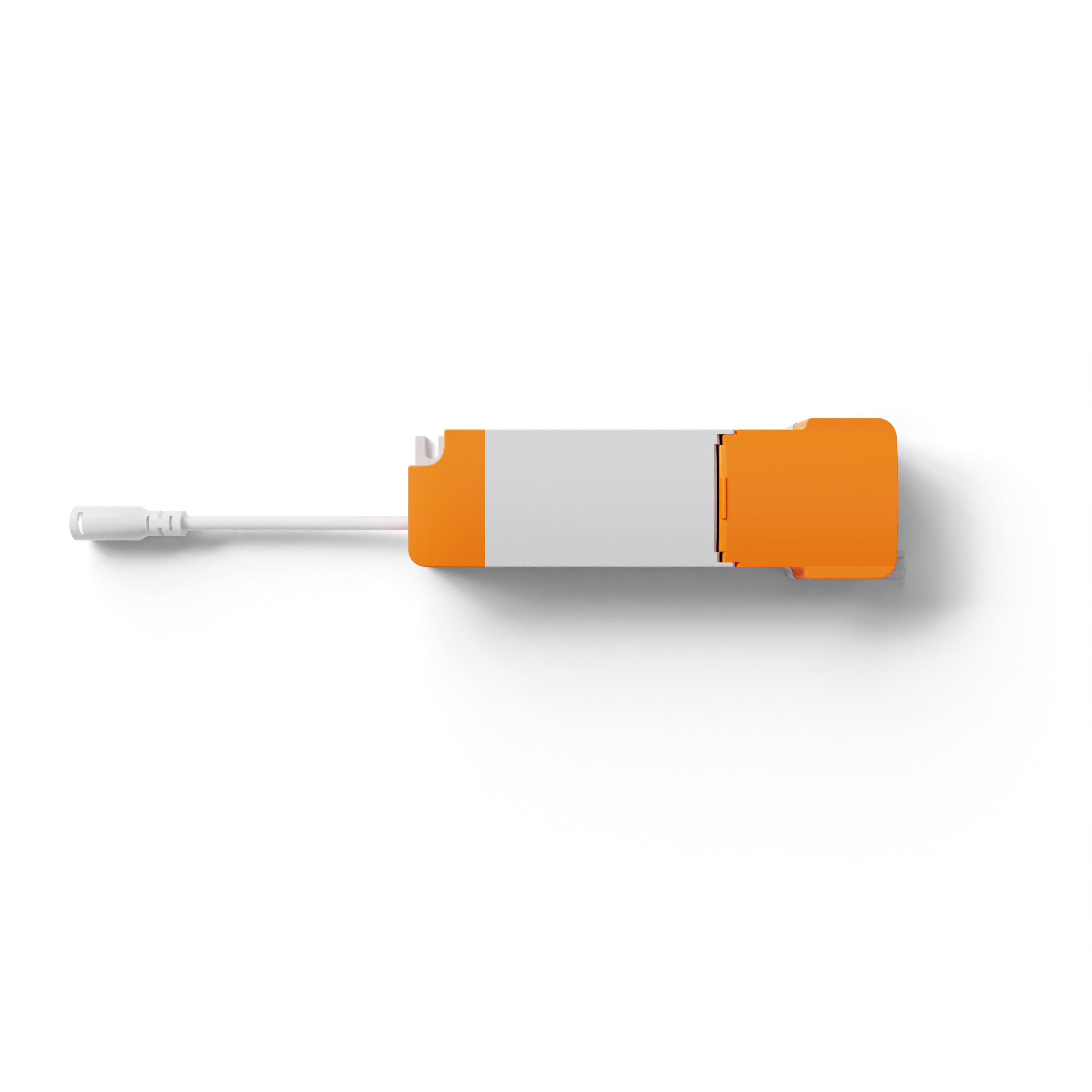

PL COMP DRIVER

JPEG (175.77 KB)

Disegno del profilo del prodotto con lettere
PL VAL 600 36W TPB

SVG (9.86 KB)

Disegno del profilo del prodotto con numeri
PL VAL 600 36W TPB

SVG (16.27 KB)

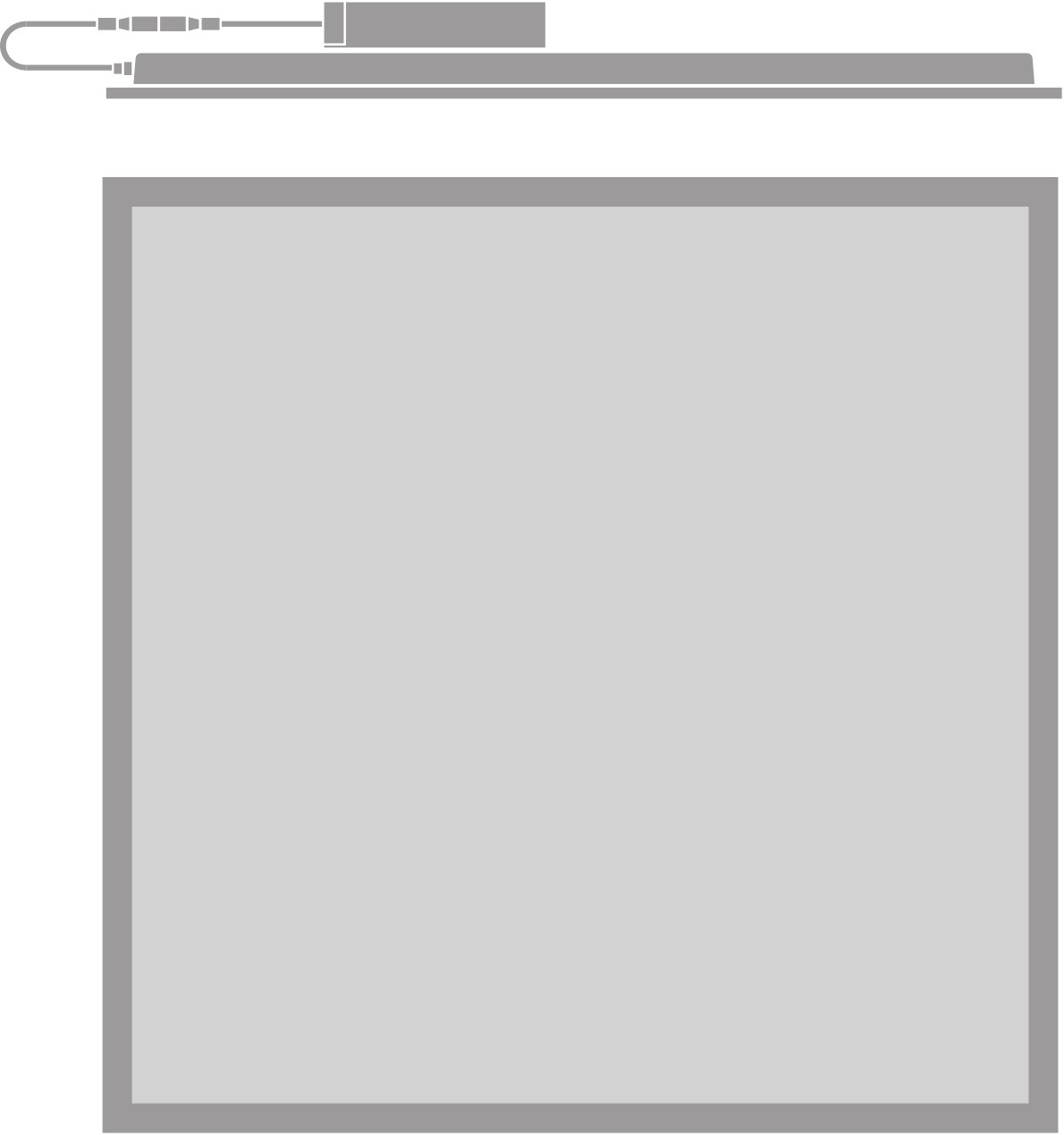

Disegno del profilo del prodotto, fronte, senza dimensioni
PL VAL 600 36W TPB

JPG (37.57 KB)

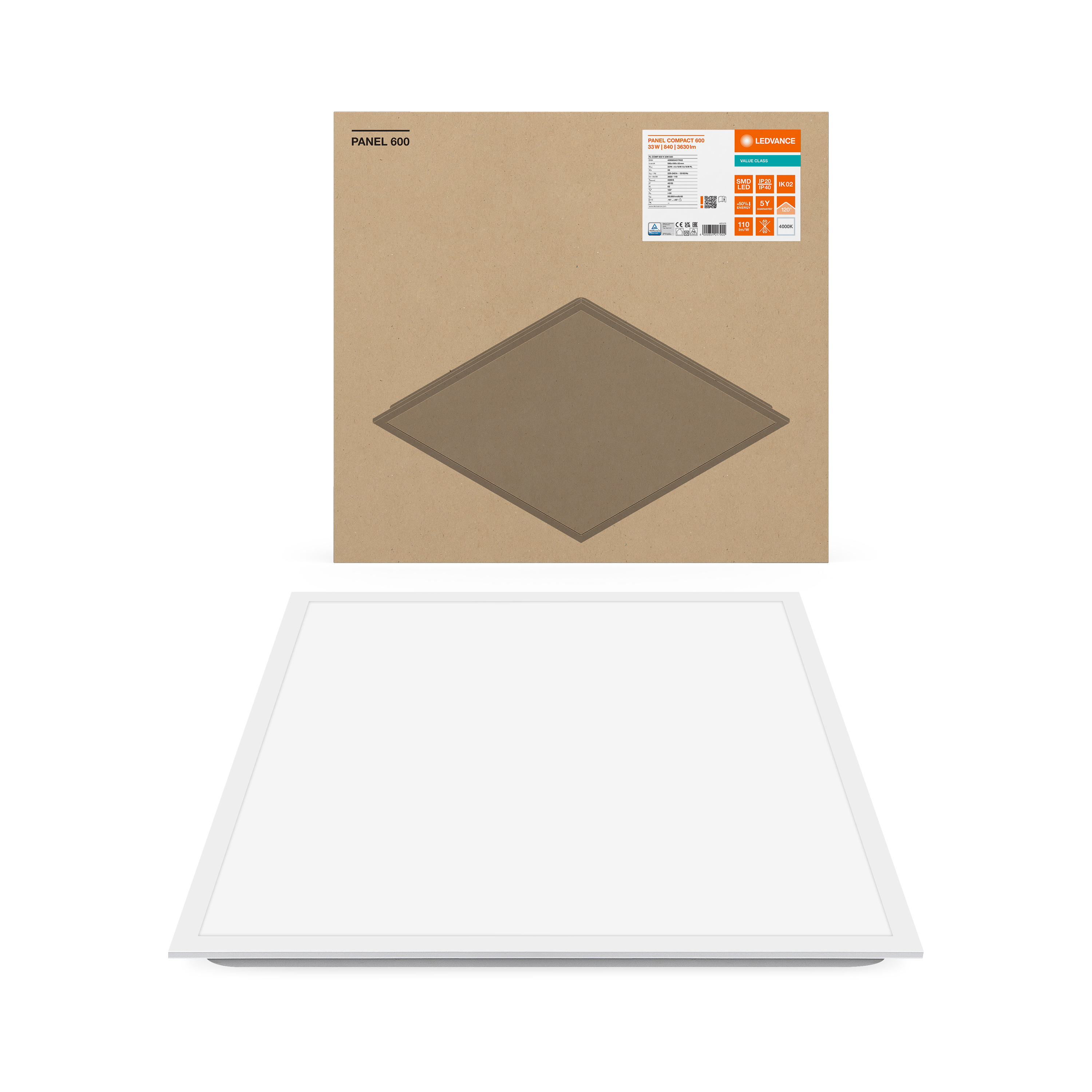

Scatto combinato = Scatto Product Beauty + immagine della confezione
Panel Compact 600 33W 4000K

JPG (1.23 MB)

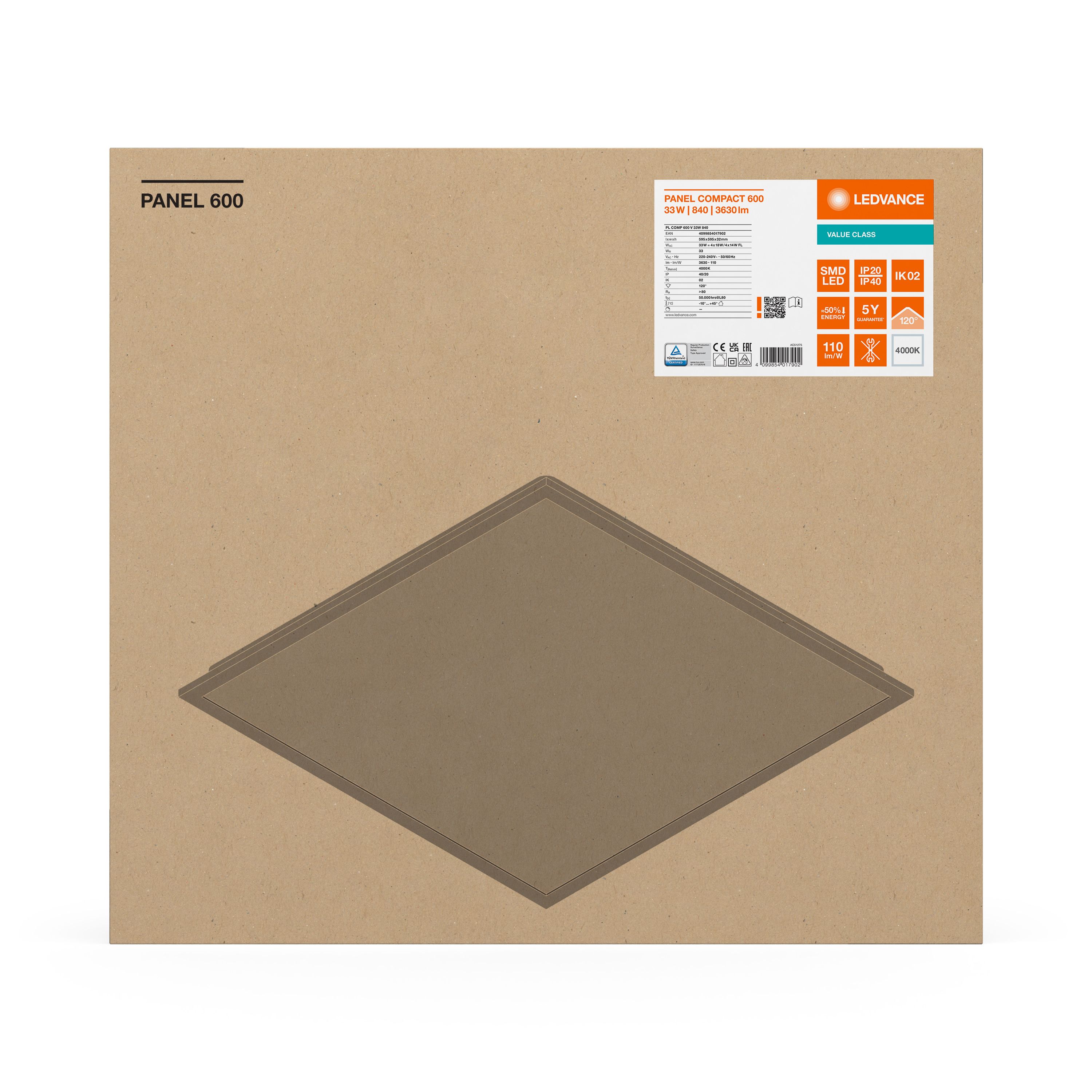

Immagine della confezione, frontale
Panel Compact 600 33W 4000K

JPG (2.22 MB)

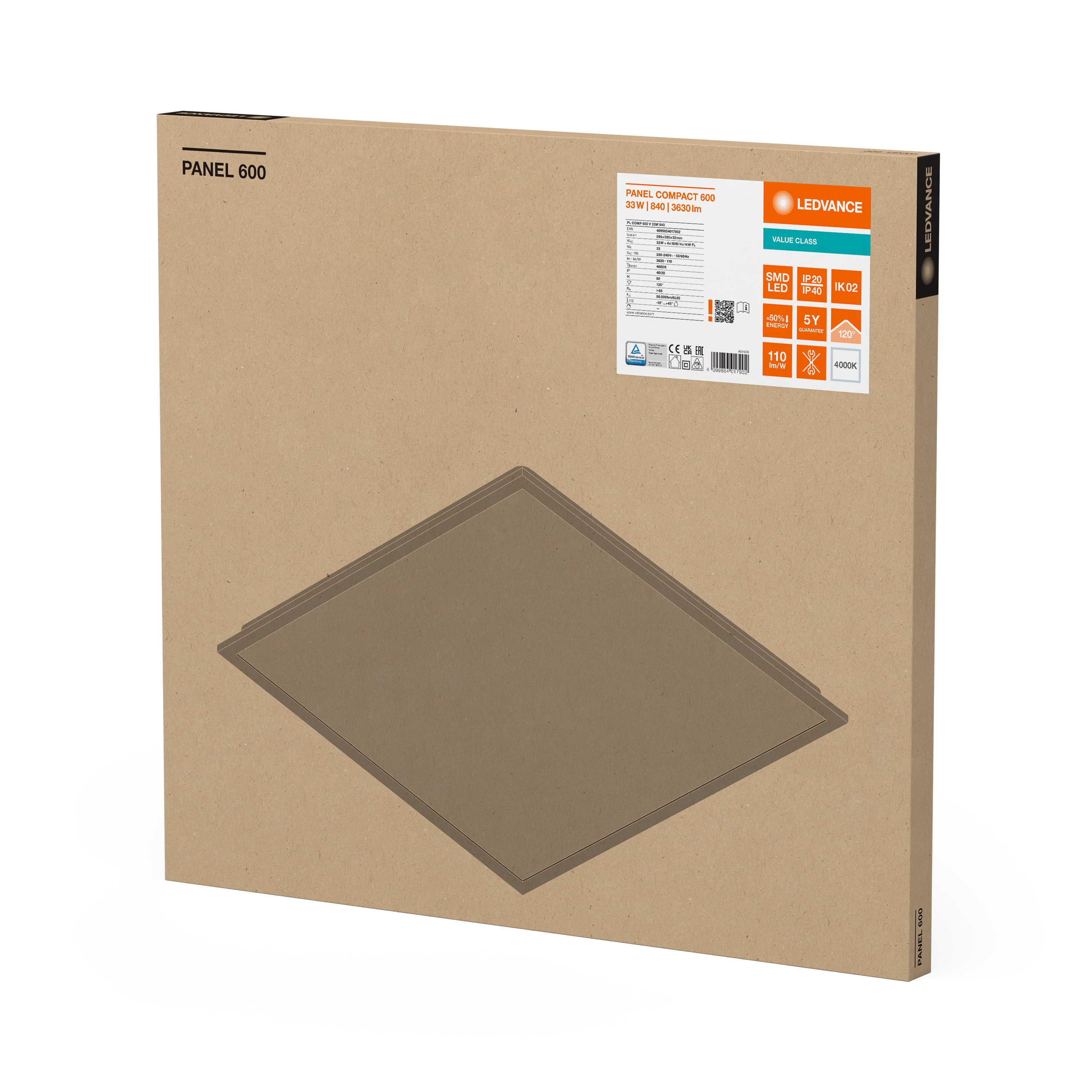

Immagine della confezione, spaziale
