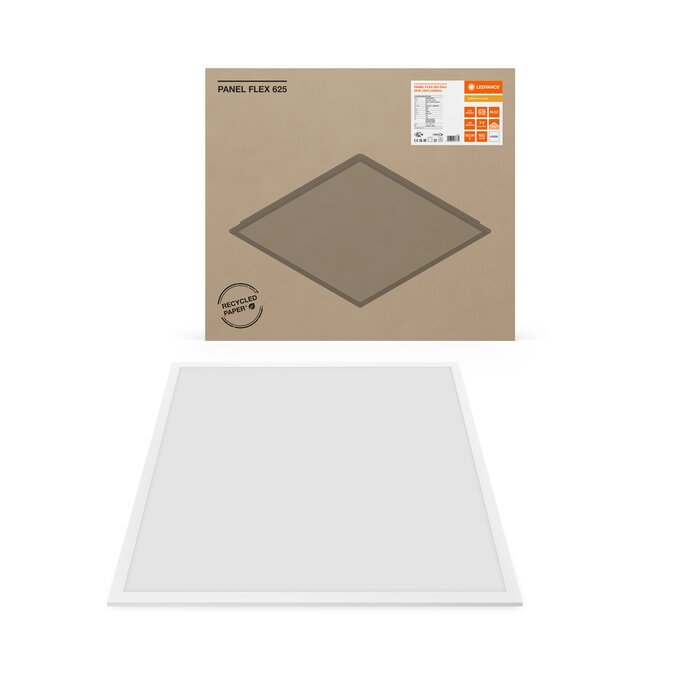

PL FLEX 625 DALI S 32W 840

PANEL FLEX 625 DALI

GTIN: 4099854276774 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Apparecchio adatto per VIVARES e altri sistemi di gestione della luce DALI-2
Elevato flusso luminoso fino a 5220 lm
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 160 lm/W
Elevata consistenza del colore con SDCM 3
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
7 anni di garanzia

Aree di applicazione

Adatta per sistemi a incasso da soffitto con griglia da 625 x 625 mm
Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori

Caratteristiche del prodotto

Apparecchio predisposto per IoT con tecnologia DALI-2
Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
Durata (L80/B10): 100.000 ore (a 25 °C), (L90/B10): 50.000 ore (a 25 °C)
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Telaio in alluminio estruso, struttura in metallo
Diffusore in polistirene

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata
Apparecchio riparabile: aggiornamenti e sostituzioni disponibili

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	32,00 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	150,000 mA
Corrente di innesco	4,4 A
Limit.corrente inrush T_h50	440 µs
Num. Max. di lum. su interruttore B16 A	40
Num. Max. di lum. su interruttore C10 A	41
Max. numero di apparecchi per interruttore magnetotermico C16	66
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 15 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

¹⁾ La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica

Dati fotometrici

Flusso luminoso	5220 lm ¹⁾
Efficienza luminosa	160 lm/W ¹⁾
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	110 °

¹⁾ La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica

DIMENSIONI E PESO

Lunghezza	620,00 mm
Altezza	32,00 mm
Larghezza	620,00 mm
Peso prodotto	1600,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polystyrene (PS)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	Sì
Type of dimming [GMS]	DALI2
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	620 mm
Larghezza per il montaggio	620 mm
Profondità di incasso	50 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	100000 h ¹⁾
Durata L90/B10 @ 25 °C	50000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	750 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	110 mm
ECG - Larghezza	75 mm
ECG - Altezza	25 mm
Alimentatore consigliato	OTi DALI 50/220...240/1A4 NFC

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Potenza in modalità di emergenza	6 W
Flusso luminoso in modalità d'emergenza	700 lm

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD, EL
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	dal consumatore finale

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

VIVARES

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854276774	Astuccio 1	35 mm x 625 mm x 710 mm	2274.00 g	15.53 dm³
4099854276781	Cartone di spedizione 4	737 mm x 179 mm x 657 mm	10418.00 g	86.67 dm³

Immagine del prodotto	Nome del prodotto	EAN
	DR DS-P- 32/220-240/750 PL FLEX 625	4058075843691
	EM CONVERSION BOX	4058075237025
	PANEL Suspension Kit	4058075402928
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	OTi DALI 50/220...240/1A4 NFC	4062172061889
