PL FLEX 625 S 32W 830 U19 PS

PANEL FLEX 625 UGR<19 PS

GTIN: 4099854276583 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver e fino a 5220 lm
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 170 lm/W

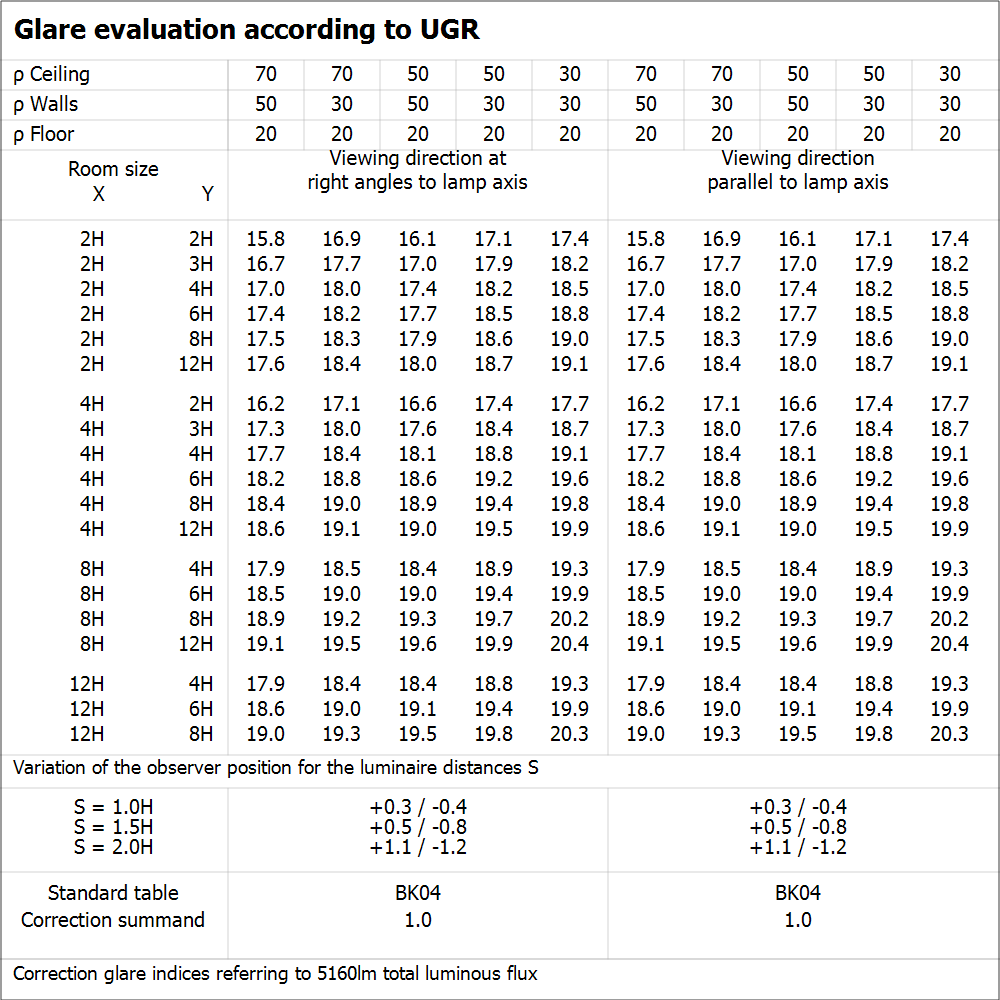

Buona riduzione dell'abbagliamento (UGR ≤ 19)
Elevata consistenza del colore con SDCM 3
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
Cablaggio passante possibile con box connettore incluso
Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
7 anni di garanzia

Aree di applicazione

Adatta per sistemi a incasso da soffitto con griglia da 625 x 625 mm
Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori

Caratteristiche del prodotto

Durata (L80/B10): 100.000 ore (a 25 °C), (L90/B10): 50.000 ore (a 25 °C)
Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Telaio in alluminio estruso, struttura in metallo
Diffusore in polistirene
Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata
Apparecchio riparabile: aggiornamenti e sostituzioni disponibili

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	32 W / 27 W / 22 W / 17 W ¹⁾
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	145,000 mA
Corrente di innesco	11.1 A
Limit.corrente inrush T_h50	600 µs
Num. Max. di lum. su interruttore B16 A	12
Num. Max. di lum. su interruttore C10 A	13
Max. numero di apparecchi per interruttore magnetotermico C16	21
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 15 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

¹⁾ La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica

Dati fotometrici

Flusso luminoso	5160 lm / 4380 lm / 3610 lm / 2830 lm ¹⁾
Efficienza luminosa	161 lm/W / 162 lm/W / 164 lm/W / 166 lm/W ¹⁾
Temperatura di colore	3000 K
Colore della luce (descrizione)	Bianco caldo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	90 °
UGR longitudinal	< 19

¹⁾ La famiglia Panel Flex soddisfa i requisiti tecnici minimi secondo il programma tedesco di sovvenzioni BEG per gli apparecchi di illuminazione ad alta efficienza energetica

DIMENSIONI E PESO

Lunghezza	620,00 mm
Altezza	32,00 mm
Larghezza	620,00 mm
Peso prodotto	1700,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polystyrene (PS)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	No
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	620 mm
Larghezza per il montaggio	620 mm
Profondità di incasso	50 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	100000 h ¹⁾
Durata L90/B10 @ 25 °C	50000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	750 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	125 mm
ECG - Larghezza	60 mm
ECG - Altezza	30 mm
Alimentatore consigliato	DR DS-P-32/220-240/750 PL FLEX 625

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)

Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD, EL
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	dal consumatore finale

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

MULTI SELECT

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854276583	Astuccio 1	35 mm x 625 mm x 710 mm	2374.00 g	15.53 dm³
4099854276590	Cartone di spedizione 4	737 mm x 179 mm x 657 mm	10818.00 g	86.67 dm³
