PL FLEX 600 DALI S 30W 830 U19

PANEL FLEX 600 UGR<19 DALI

GTIN: 4099854276750 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Apparecchio adatto per VIVARES e altri sistemi di gestione della luce DALI-2
Elevato flusso luminoso fino a 4860 lm
Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 160 lm/W
Buona riduzione dell'abbagliamento (UGR ≤ 19)
Elevata consistenza del colore con SDCM 3
Driver esterno per maggiore flessibilità e facilità di installazione
Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico

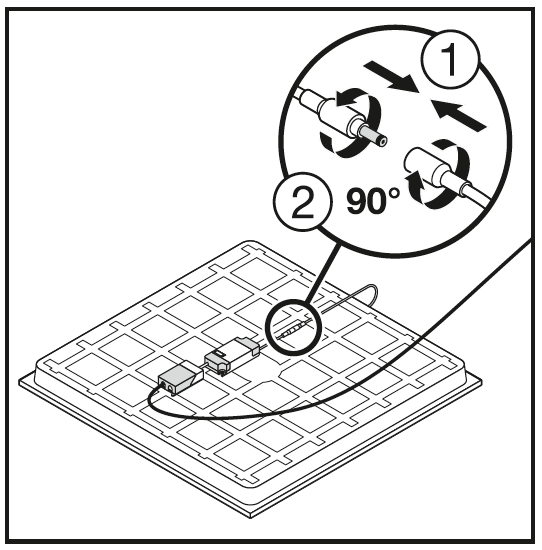

Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore

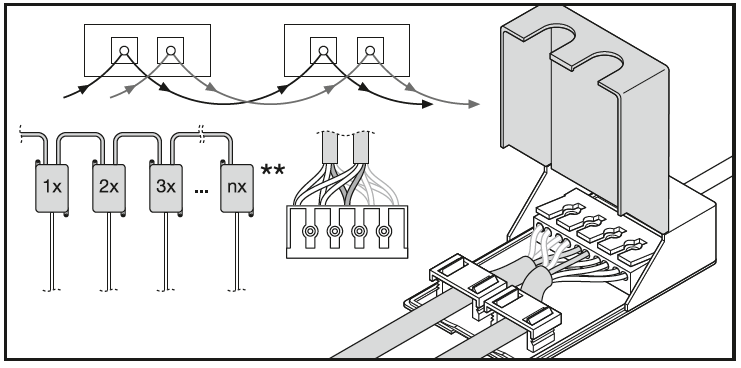

Cablaggio passante possibile con box connettore incluso
Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
7 anni di garanzia

Aree di applicazione

Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
Uffici, sale conferenza
Aree di accoglienza, ingressi, corridoi, ascensori

Caratteristiche del prodotto

Apparecchio predisposto per IoT con tecnologia DALI-2
Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
Durata (L80/B10): 100.000 ore (a 25 °C), (L90/B10): 50.000 ore (a 25 °C)
Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
Telaio in alluminio estruso, struttura in metallo
Diffusore in polistirene

Apparecchiatura / Accessori

Accessori disponibili per diverse opzioni di montaggio
Box connettore con terminale a 5 poli incluso
Cavo di sicurezza per apparecchi incluso
Staffe di sicurezza preinstallate
Dispositivo di controllo esterno incluso
Adatto per l'uso con scatola di conversione di emergenza separata
Apparecchio riparabile: aggiornamenti e sostituzioni disponibili

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	30,00 W
Tensione nominale	220…240 V
Frequenza di rete	0/50/60 Hz
Corrente nominale	140,000 mA
Corrente di innesco	4,4 A
Limit.corrente inrush T_h50	440 µs
Num. Max. di lum. su interruttore B16 A	40
Num. Max. di lum. su interruttore C10 A	41
Max. numero di apparecchi per interruttore magnetotermico C16	66
Fattore di potenza λ	> 0,90
Distorsione armonica totale	< 15 %
Classe di sicurezza	II
Modalità di funzionamento	External LED driver

Dati fotometrici

Flusso luminoso	4800 lm
Efficienza luminosa	155 lm/W
Temperatura di colore	3000 K
Colore della luce (descrizione)	Bianco caldo
Indice di resa cromatica Ra	> 80
Standard Deviation of Color Matching	≤3 sdcm
Nessuno sfarfallio	Sì
Metrica dello sfarfallio (flicker) (Pst LM)	<1
Metrica dell’effetto stroboscopico (SVM)	<0.4
Gruppo di sicurezza fotobiologic EN62778	RG0
Ampiezza fascio luminoso	90 °
UGR longitudinal	< 19

DIMENSIONI E PESO

Lunghezza	595,00 mm
Altezza	32,00 mm
Larghezza	595,00 mm
Peso prodotto	1600,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Aluminum
Materiale della copertura	Polystyrene (PS)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-10…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione	IP40/IP20
Indice IK (resistenza agli urti) [PIM]	IK02
Dimmerabile	Sì
Type of dimming [GMS]	DALI2
Pronto per l'IoT	Supporto del tipo di dati DALI PARTE 251, 252, 253 ¹⁾
Montaggio tipo	Incasso/Sospensione/Superficie
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Lunghezza per il montaggio	595.00 mm
Larghezza per il montaggio	595.00 mm
Profondità di incasso	50 mm
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

¹⁾ Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	100000 h ¹⁾
Durata L90/B10 @ 25 °C	50000 h
Numero cicli accensione / spegnimento	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	700 mA
ECG - Tensione di uscita	< 5 %
ECG - Lunghezza	110 mm
ECG - Larghezza	75 mm
ECG - Altezza	25 mm
Alimentatore consigliato	OTi DALI 50/220...240/1A4 NFC

SENSORE

Tipo di sensore

ILLUMINAZIONE DI EMERGENZA

Tipo di illuminazione di emergenza (EL)	Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
Potenza in modalità di emergenza	6 W
Flusso luminoso in modalità d'emergenza	700 lm

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, UKCA, EAC, EPD, EL
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
Modulo LED sostituibile	dal consumatore finale

ALTRE CARATTERISTICHE DEL PRODOTTO

Funzione aggiunta

VIVARES

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	No
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Additional info can be provided per individual request

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854276750	Astuccio 1	35 mm x 685 mm x 600 mm	2055.00 g	14.39 dm³
4099854276767	Cartone di spedizione 4	705 mm x 160 mm x 625 mm	9301.00 g	70.50 dm³

Immagine del prodotto	Nome del prodotto	EAN
	DR DS-P- 30/220-240/700 PL FLEX 600	4058075843684
	EM CONVERSION BOX	4058075237025
	PANEL Suspension Kit	4058075402928
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL 600 SURFACE MOUNT KIT H75	4058075472914

Nome del prodotto	Marca del prodotto	Tipo di componente del prodotto	Codice EAN
MANUAL CONTROL UNIT SELECT DALI-2	LEDVANCE	Controllo della luce	4058075837485
MANUAL CONTROL UNIT SELECT DALI-2 TW	LEDVANCE	Controllo della luce	4058075837508
MANUAL CONTROL UNIT SELECT DALI-2 EXCHANGEABLE COVER TW	LEDVANCE	Controllo della luce	4058075837522
MANUAL CONTROL UNIT TOUCH DALI-2 TW	LEDVANCE	Controllo della luce	4058075837560
MANUAL CONTROL UNIT TOUCH DALI-2	LEDVANCE	Controllo della luce	4058075837546
PUSH CONTROL UNIT FLUSH MOUNT DALI-2 TW	LEDVANCE	Controllo della luce	4058075837584
SURFACE MOUNT FRAME	LEDVANCE	Controllo della luce	4058075843561
PUSHBUTTON COUPLER DALI-2	LEDVANCE	Controllo della luce	4058075837607
FLEX CONTROL UNIT IOT DALI-2 HCL TW	LEDVANCE	Controllo della luce	4058075841888
FLEX CONTROL UNIT FLUSH MOUNT DALI-2 TW	LEDVANCE	Controllo della luce	4058075841901
FLEX CONTROL UNIT DALI-2 TW	LEDVANCE	Controllo della luce	4058075843844
FLEX CONTROL UNIT REAL-TIME-CLOCK DALI-2 HCL TW	LEDVANCE	Controllo della luce	4058075841925
SENSOR DALI-2 LIGHT/PRESENCE-6 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075837621
SENSOR DALI-2 LIGHT/PRESENCE-8 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075841949
SENSOR DALI-2 LIGHT/PRESENCE-40X5 INFRARED CEILING INTEGRATION	LEDVANCE	Controllo della luce	4058075843868
SENSOR DALI-2 LIGHT/PRESENCE-24 INFRARED CEILING MOUNTING	LEDVANCE	Controllo della luce	4058075843882
SENSOR CEILING MOUNTING KIT	LEDVANCE	Controllo della luce	4058075843905

Istruzioni per l'uso / istruzioni di sicurezza
PANEL FLEX

PDF (3.52 MB)

Informazioni legali
LSI PANEL FLEX

PDF (2.76 MB)

Informazioni legali
Legal Insert PL FLEX

PDF (8.04 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Informazioni legali
EM Insert PL FLEX

PDF (3.16 MB)

Dichiarazioni di conformità
PL FLEX

PDF (266.58 KB)

EPD
EPD EN PANEL FLEX DALI

PDF (638.39 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

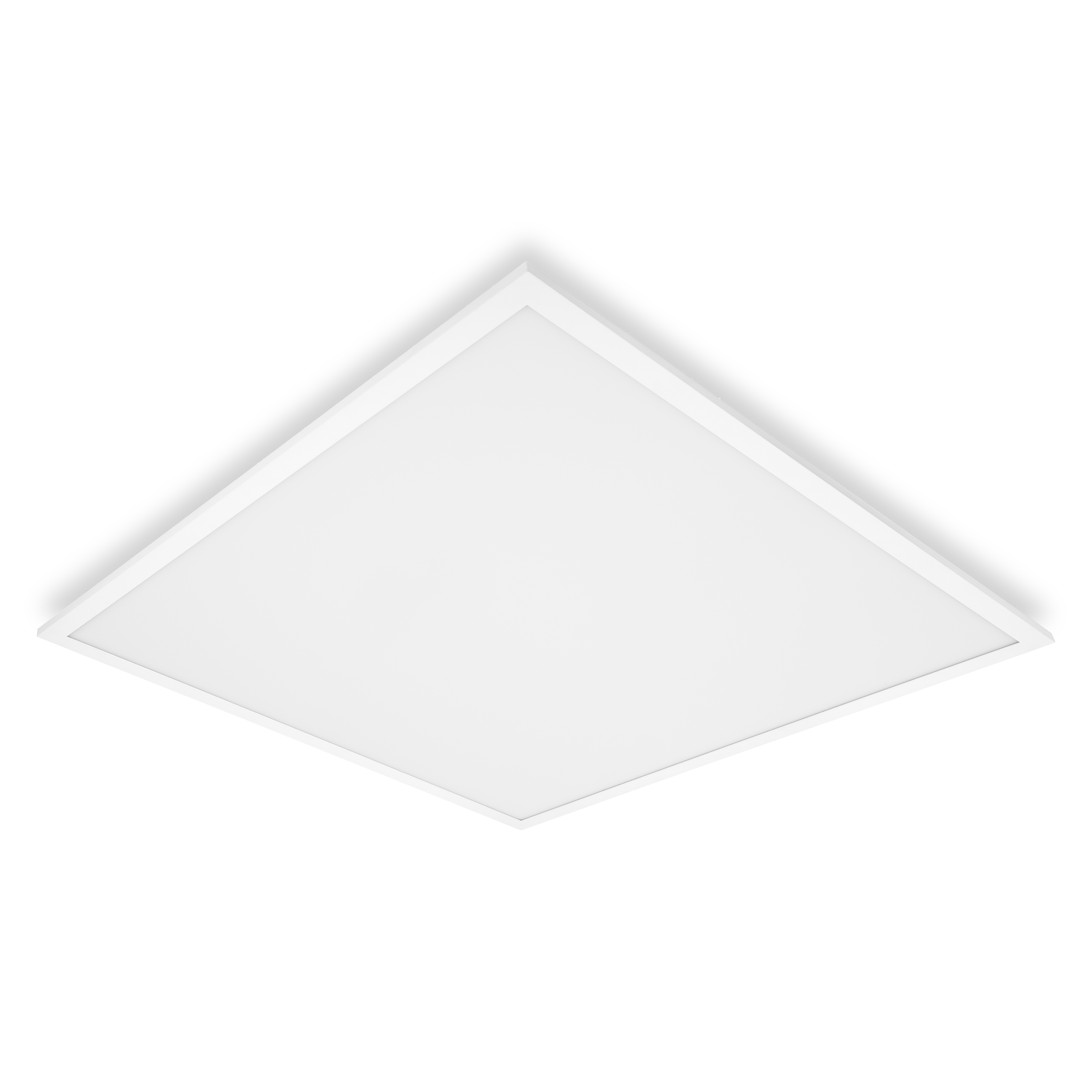

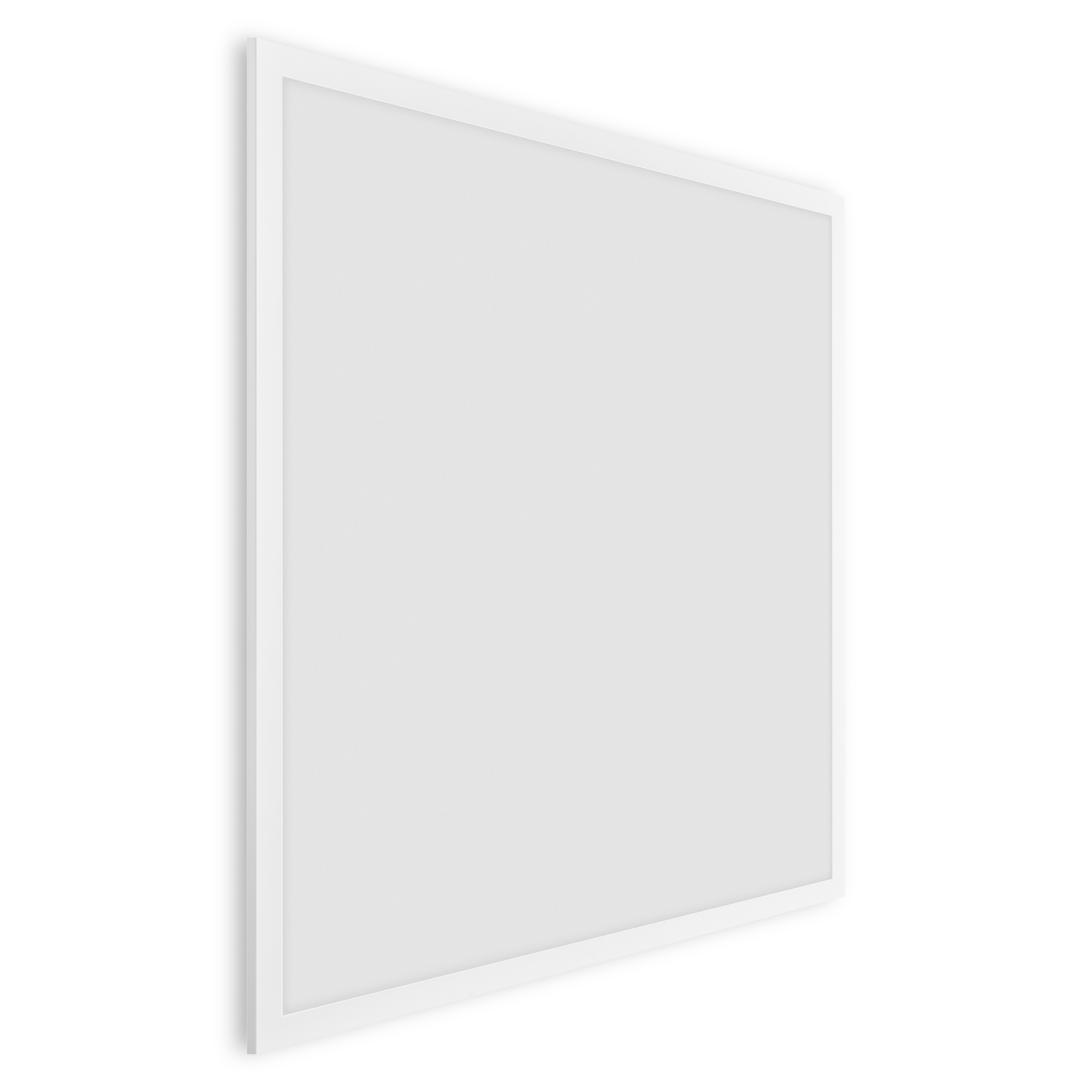

Immagine del prodotto: sfondo bianco, diagonale
PL PFM PL FLEX

JPG (1.02 MB)

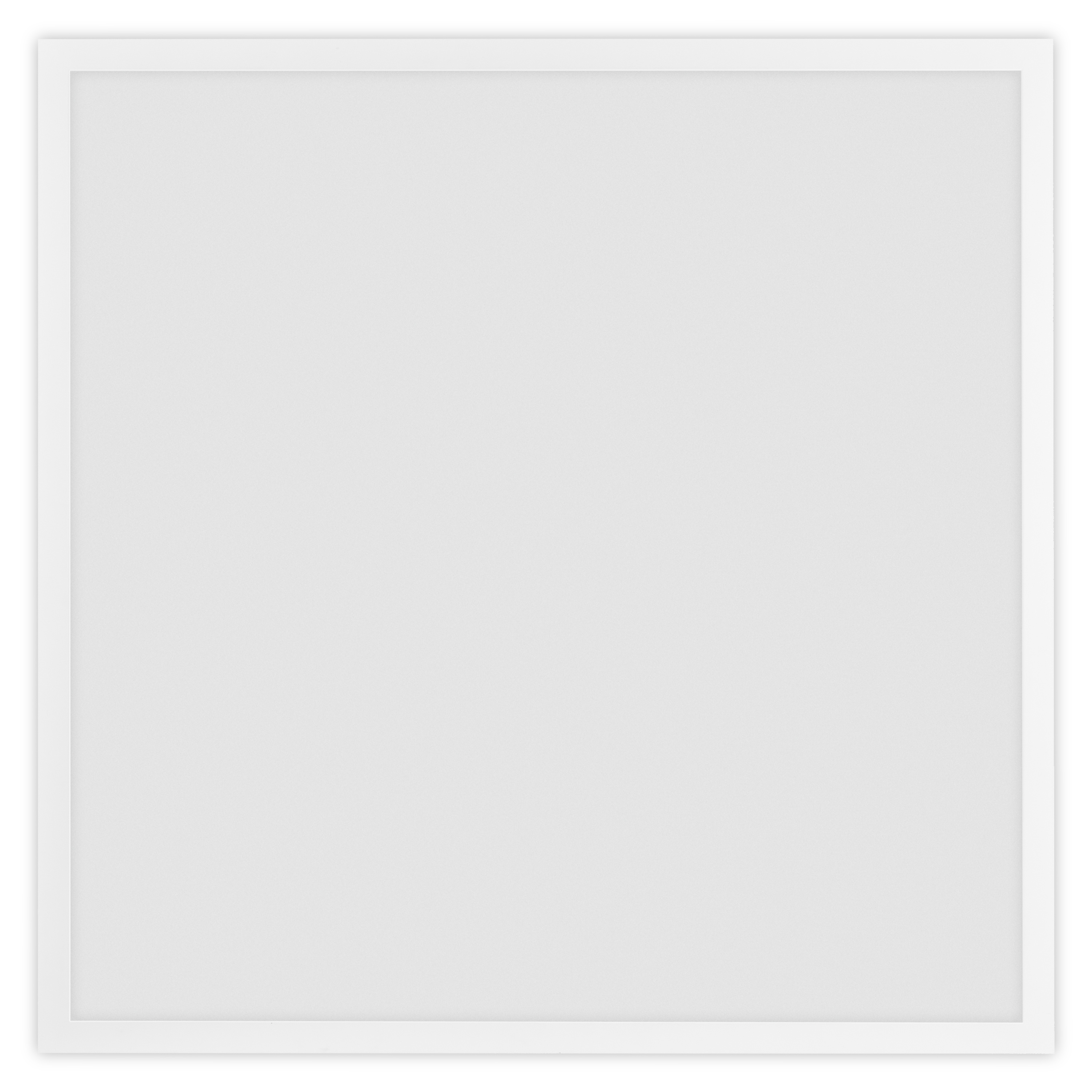

Immagine del prodotto: sfondo bianco, verticale
PL PFM PL FLEX

JPG (1.55 MB)

Immagine del prodotto: sfondo bianco, spaziale
PL PFM PL FLEX

JPG (663.8 KB)

Immagine del prodotto: sfondo bianco, spaziale
PL FLEX CONNECTOR

JPG (694.32 KB)

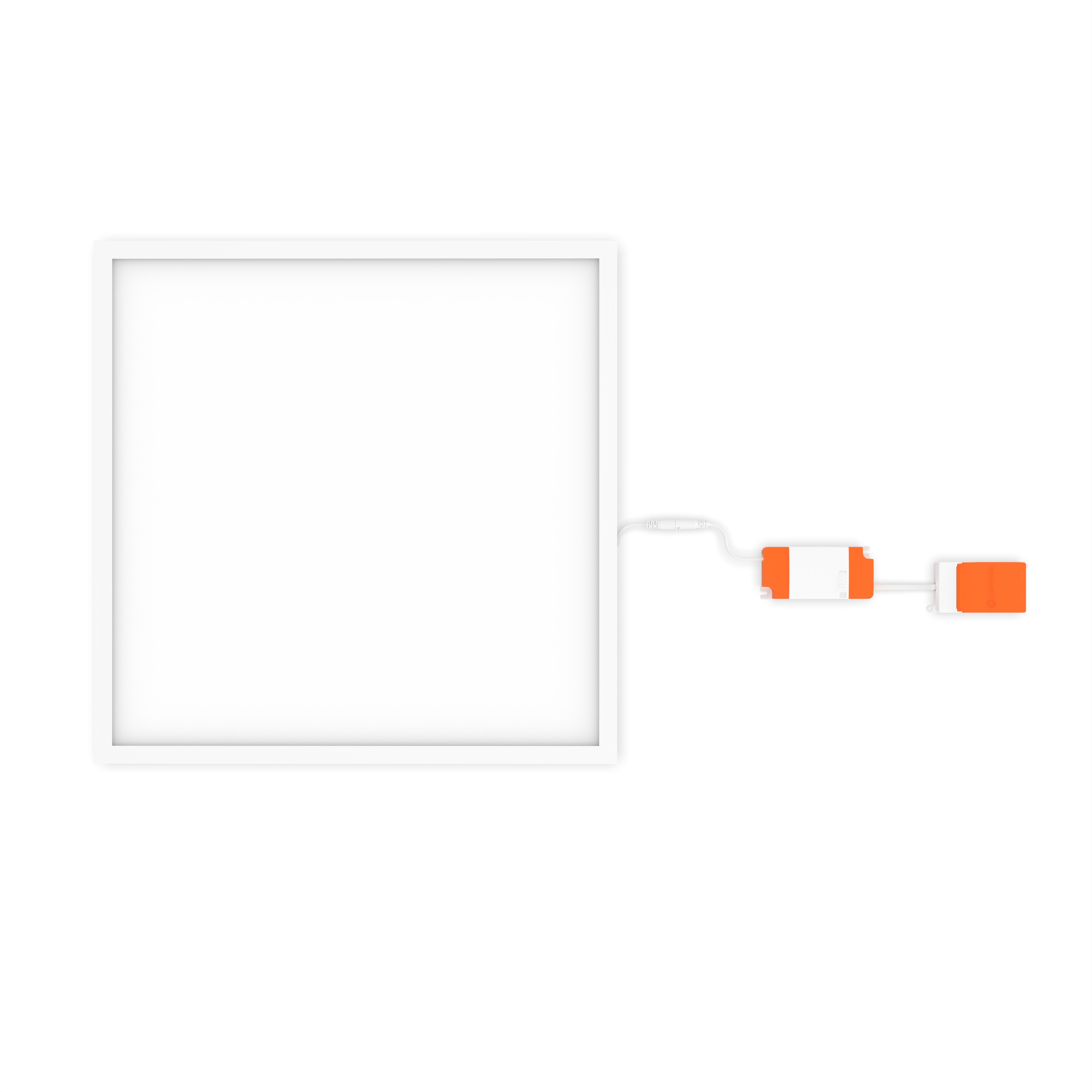

Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
PL FLEX AND DRIVER

JPG (300.28 KB)

Disegno del profilo del prodotto con lettere
PL PFM PL FLEX PL COMP

SVG (11.29 KB)

Disegno del profilo del prodotto con numeri
PL PFM PL FLEX

SVG (18.54 KB)

Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM PL FLEX PL COMP

SVG (8.3 KB)

Scatto combinato = Scatto Product Beauty + immagine della confezione
PL FLEX 600 DALI S 30W 830 U19

JPG (1.06 MB)

Immagine della confezione, frontale
PL FLEX 600 DALI S 30W 830 U19

JPG (1.23 MB)

Immagine della confezione, spaziale
PL FLEX 600 DALI S 30W 830 U19

JPG (1.22 MB)

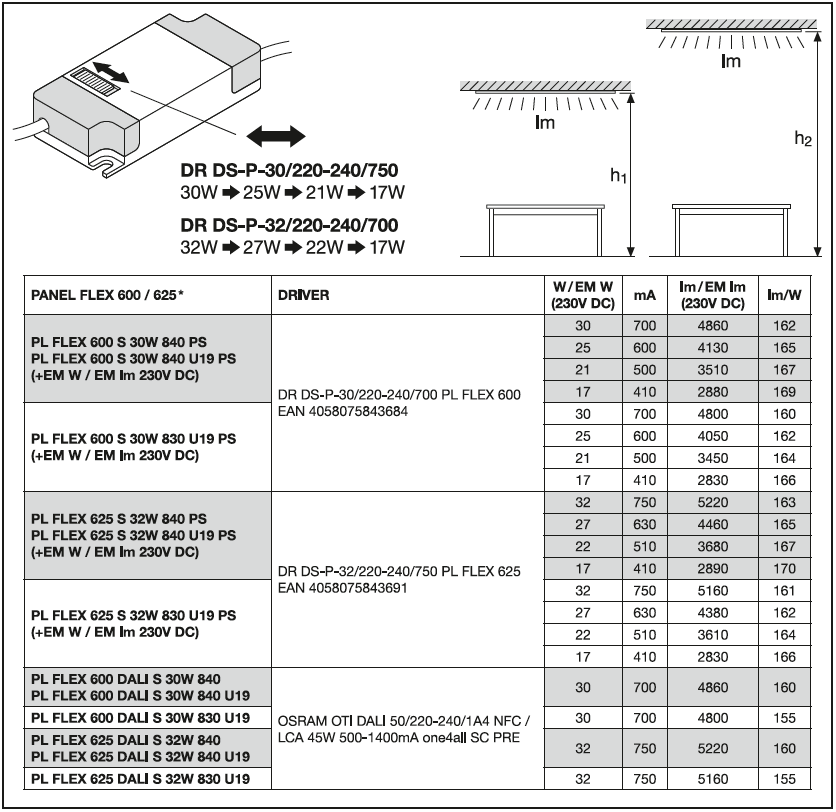

Informazioni catalogo 1
PL FLEX

PNG (45.29 KB)

Informazioni catalogo 2
PL FLEX

PNG (95.09 KB)

Informazioni catalogo 3
PL FLEX

PNG (49.03 KB)

File IES (IES)
PL FLEX 600 DALI S 30W 3000K U19 4800lm

IES (3.25 KB)

File IES (IES, aggiuntivi)
PL FLEX 600 DALI S 3W 3000K U19 400lm EM BOX

IES (3.25 KB)

File IES (IES, aggiuntivi)
PL FLEX 600 DALI S 6W 3000K U19 750lm EM

IES (3.25 KB)

File LDT (Eulumdat)
PL FLEX 600 DALI S 30W 3000K U19 4800lm

LDT (2.91 KB)

File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 DALI S 3W 3000K U19 400lm EM BOX

LDT (2.92 KB)

File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 DALI S 6W 3000K U19 750lm EM

LDT (2.91 KB)

File ULD (DIALux)
PL FLEX 600 DALI S 30W 830 U19

ULD (210.43 KB)

File ROLF (RELUX)
PL FLEX 600 DALI S 30W 830 U19

ROLF (344.14 KB)

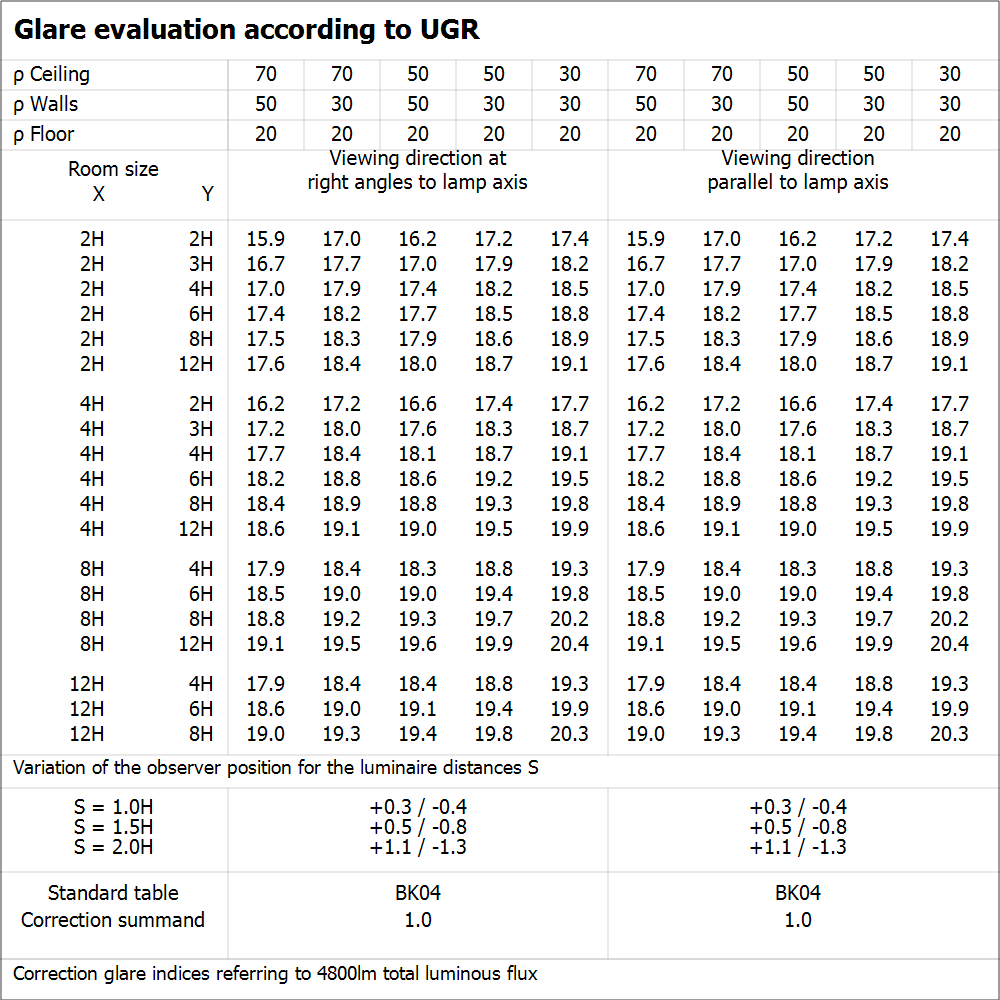

File UGR (tabella UGR)
PL FLEX 600 DALI S 30W 3000K U19 4800lm

PNG (55.77 KB)

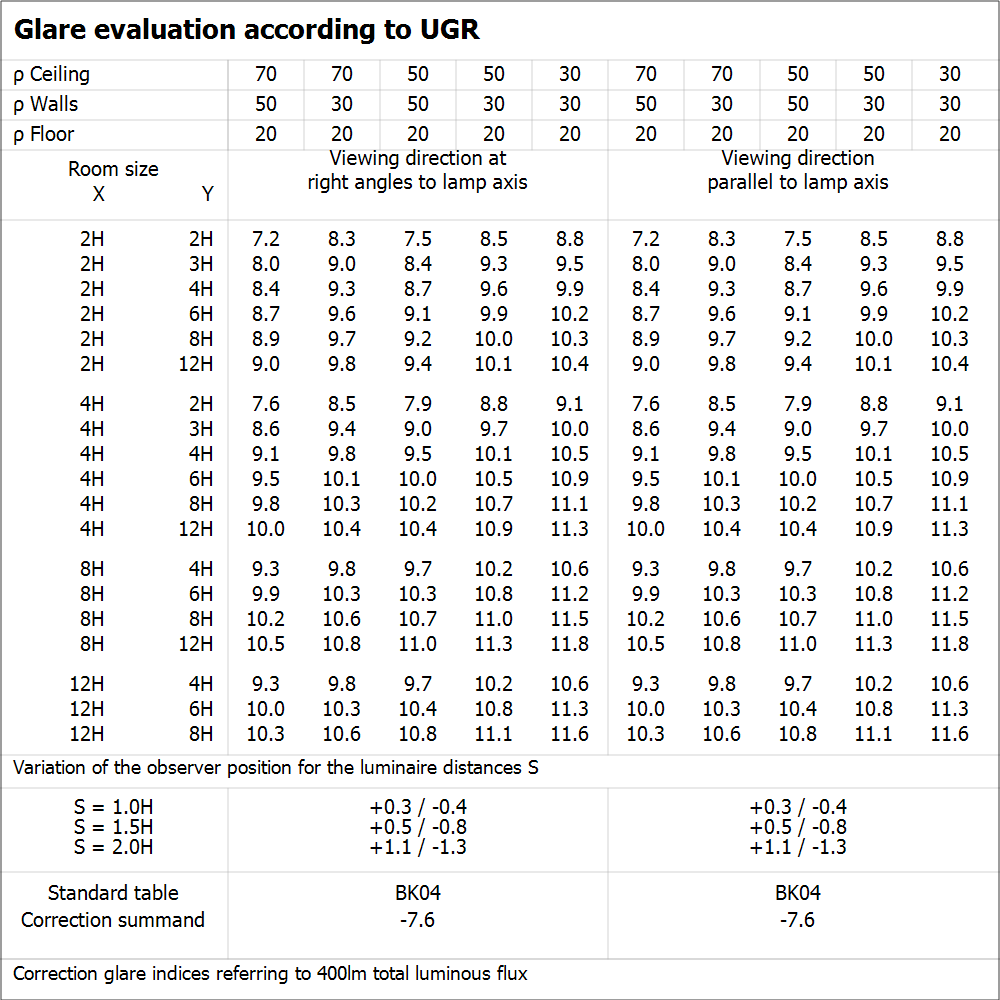

File UGR (tabella UGR)
PL FLEX 600 DALI S 3W 3000K U19 400lm EM BOX

PNG (55.16 KB)

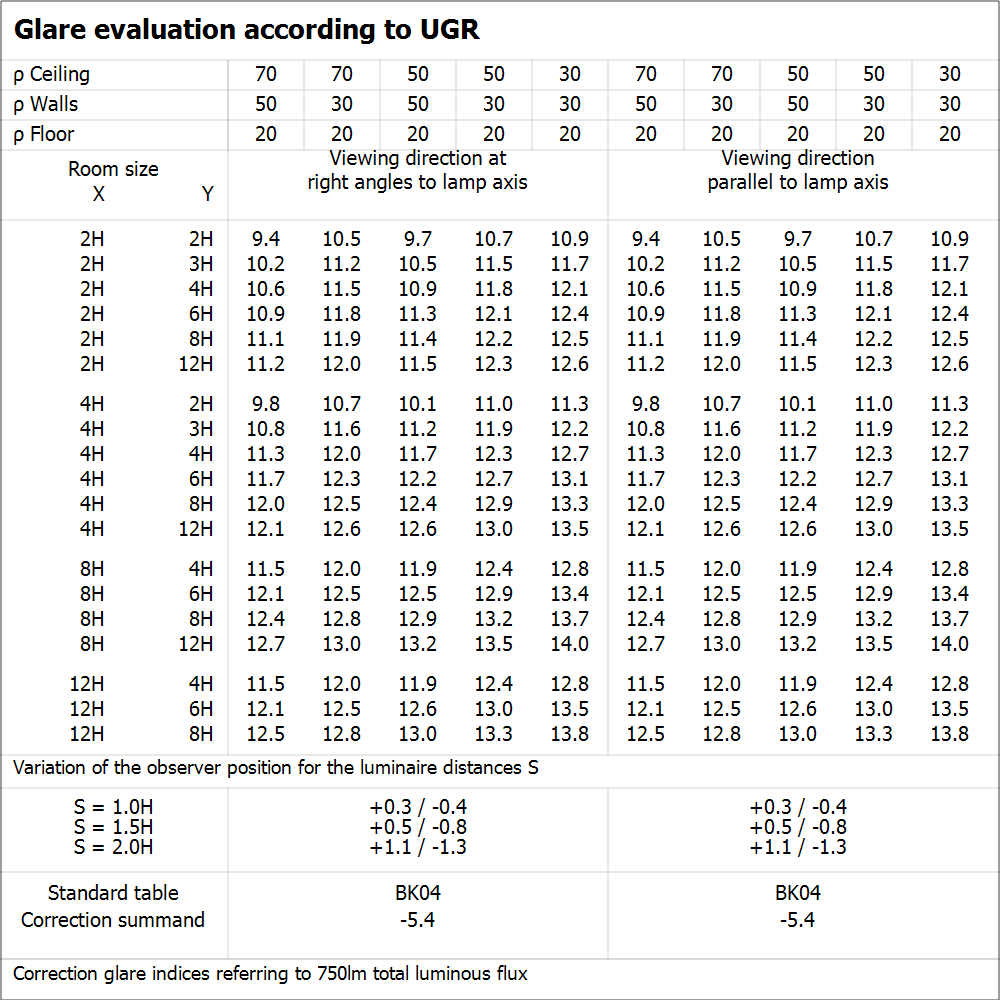

File UGR (tabella UGR)
