PANEL FLEX 600 UGR<19 PS

PL FLEX 600 S 30W 830 U19 PS

GTIN: 4099854276521 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver e fino a 4860 lm
  • Risparmio energetico grazie all'elevata efficienza del sistema: fino a 169 lm/W
  • Buona riduzione dell'abbagliamento (UGR ≤ 19)
  • Elevata consistenza del colore con SDCM 3
  • Driver esterno per maggiore flessibilità e facilità di installazione
  • Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
  • Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
  • Cablaggio passante possibile con box connettore incluso
  • Illuminazione di emergenza decentrata possibile con la scatola di conversione di emergenza LEDVANCE disponibile separatamente
  • Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
  • 7 anni di garanzia
Aree di applicazione
  • Adatta per sistemi a incasso da soffitto con griglia da 600 x 600 mm
  • Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
  • Uffici, sale conferenza
  • Aree di accoglienza, ingressi, corridoi, ascensori
Caratteristiche del prodotto
  • Durata (L80/B10): 100.000 ore (a 25 °C), (L90/B10): 50.000 ore (a 25 °C)
  • Adatto per installazioni di emergenza con batteria centrale secondo EN 60598-2-22
  • Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
  • Telaio in alluminio estruso, struttura in metallo
  • Diffusore in polistirene
  • Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT
Apparecchiatura / Accessori
  • Accessori disponibili per diverse opzioni di montaggio
  • Box connettore con terminale a 5 poli incluso
  • Cavo di sicurezza per apparecchi incluso
  • Staffe di sicurezza preinstallate
  • Dispositivo di controllo esterno incluso
  • Adatto per l'uso con scatola di conversione di emergenza separata
  • Apparecchio riparabile: aggiornamenti e sostituzioni disponibili
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 30 W / 25 W / 21 W / 17 W
Tensione nominale 220…240 V
Frequenza di rete 50…60 Hz
Corrente nominale 140,000 mA
Corrente di innesco 11.1 A
Limit.corrente inrush Th50 600 µs
Num. Max. di lum. su interruttore B16 A 12
Num. Max. di lum. su interruttore C10 A 13
Max. numero di apparecchi per interruttore magnetotermico C16 21
Fattore di potenza λ > 0,90
Distorsione armonica totale < 15 %
Classe di sicurezza II
Modalità di funzionamento External LED driver
Dati fotometrici
Flusso luminoso 4800 lm / 4050 lm / 3450 lm / 2830 lm
Efficienza luminosa 160 lm/W / 162 lm/W / 164 lm/W / 166 lm/W
Temperatura di colore 3000 K
Colore della luce (descrizione) Bianco caldo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching ≤3 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 90 °
UGR longitudinal < 19
DIMENSIONI E PESO
Lunghezza 595,00 mm
Altezza 32,00 mm
Larghezza 595,00 mm
Peso prodotto 1600,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Aluminum
Materiale della copertura Polystyrene (PS)
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -10…+50 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione IP40/IP20
Indice IK (resistenza agli urti) [PIM] IK02
Dimmerabile No
Montaggio tipo Incasso/Sospensione/Superficie
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Lunghezza per il montaggio 595.00 mm
Larghezza per il montaggio 595.00 mm
Profondità di incasso 50 mm
Orientabile No
Con sorgente luminosa Sì
Replaceable light source No
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 100000 h 1)
Durata L90/B10 @ 25 °C 50000 h
Numero cicli accensione / spegnimento 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 700 mA
ECG - Tensione di uscita < 5 %
ECG - Lunghezza 125 mm
ECG - Larghezza 60 mm
ECG - Altezza 30 mm
Alimentatore consigliato DR DS-P-30/220-240/700 PL FLEX 600
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di illuminazione di emergenza (EL) Unità EL opzionale (batteria e controller) per il funzionamento decentralizzato disponibile separatamente, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, UKCA, EAC, EPD, EL
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
Modulo LED sostituibile dal consumatore finale
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa No
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854276521 Astuccio
1		 35 mm x 685 mm x 600 mm 2055.00 g 14.39 dm³
4099854276538 Cartone di spedizione
4		 705 mm x 160 mm x 625 mm 9301.00 g 70.50 dm³
Istruzioni per l'uso / istruzioni di sicurezza
PANEL FLEX
PDF (3.52 MB)
Informazioni legali
LSI PANEL FLEX
PDF (2.76 MB)
Informazioni legali
Legal Insert PL FLEX
PDF (8.04 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
EM Insert PL FLEX
PDF (3.16 MB)
Dichiarazioni di conformità
PL FLEX
PDF (266.58 KB)
EPD
EPD EN PANEL FLEX DALI
PDF (638.39 KB)
Immagine del prodotto: sfondo bianco, diagonale
PL PFM PL FLEX
JPG (1.02 MB)
Immagine del prodotto: sfondo bianco, verticale
PL PFM PL FLEX
JPG (1.55 MB)
Immagine del prodotto: sfondo bianco, spaziale
PL PFM PL FLEX
JPG (663.8 KB)
Immagine del prodotto: sfondo bianco, spaziale
PL FLEX CONNECTOR
JPG (694.32 KB)
Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
PL FLEX AND DRIVER
JPG (300.28 KB)
Disegno del profilo del prodotto con lettere
PL PFM PL FLEX PL COMP
SVG (11.29 KB)
Disegno del profilo del prodotto con numeri
PL PFM PL FLEX
SVG (18.54 KB)
Disegno del profilo del prodotto, fronte, senza dimensioni
PL PFM PL FLEX PL COMP
SVG (8.3 KB)
Scatto combinato = Scatto Product Beauty + immagine della confezione
PL FLEX 600 S 30W 830 U19 PS
JPG (1.06 MB)
Immagine della confezione, frontale
PL FLEX 600 S 30W 830 U19 PS
JPG (1.23 MB)
Immagine della confezione, spaziale
PL FLEX 600 S 30W 830 U19 PS
JPG (1.23 MB)
Informazioni catalogo 1
PL FLEX
PNG (45.29 KB)
Informazioni catalogo 2
PL FLEX
PNG (95.09 KB)
Informazioni catalogo 3
PL FLEX
PNG (49.03 KB)
File IES (IES)
PL FLEX 600 S 30W 3000K U19 4800lm
IES (3.25 KB)
File IES (IES, aggiuntivi)
PL FLEX 600 S 17W 3000K U19 2830lm
IES (3.25 KB)
File IES (IES, aggiuntivi)
PL FLEX 600 S 21W 3000K U19 3450lm
IES (3.25 KB)
File IES (IES, aggiuntivi)
PL FLEX 600 S 25W 3000K U19 4050lm
IES (3.25 KB)
File IES (IES, aggiuntivi)
PL FLEX 600 S 3W 3000K U19 400lm EM BOX
IES (3.25 KB)
File LDT (Eulumdat)
PL FLEX 600 S 30W 3000K U19 4800lm
LDT (2.91 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 S 17W 3000K U19 2830lm
LDT (2.9 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 S 21W 3000K U19 3450lm
LDT (2.9 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 S 25W 3000K U19 4050lm
LDT (2.9 KB)
File LDT (Eulumdat, aggiuntivi)
PL FLEX 600 S 3W 3000K U19 400lm EM BOX
LDT (2.91 KB)
File ULD (DIALux)
PL FLEX 600 S 30W 830 U19 PS
ULD (209.92 KB)
File ROLF (RELUX)
PL FLEX 600 S 30W 830 U19 PS
ROLF (344.25 KB)

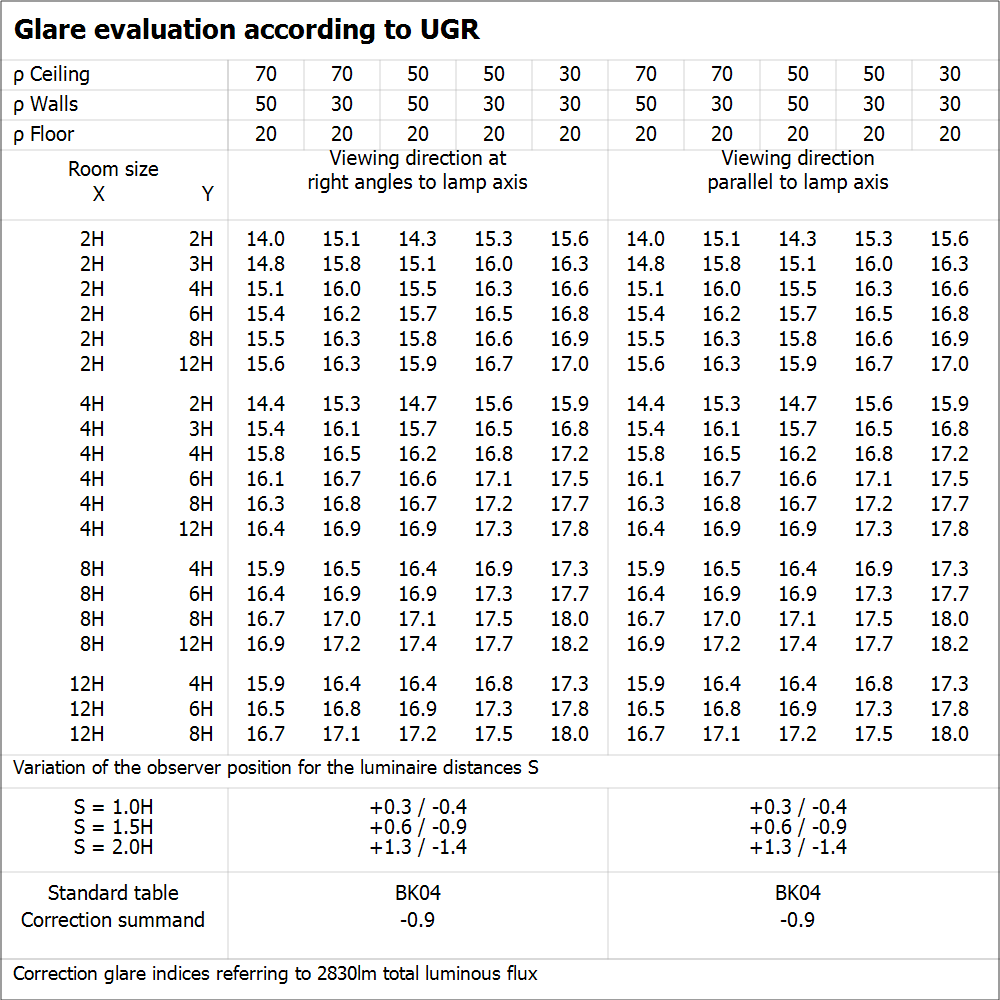

File UGR (tabella UGR)
PL FLEX 600 S 17W 3000K U19 2830lm
PNG (56.11 KB)

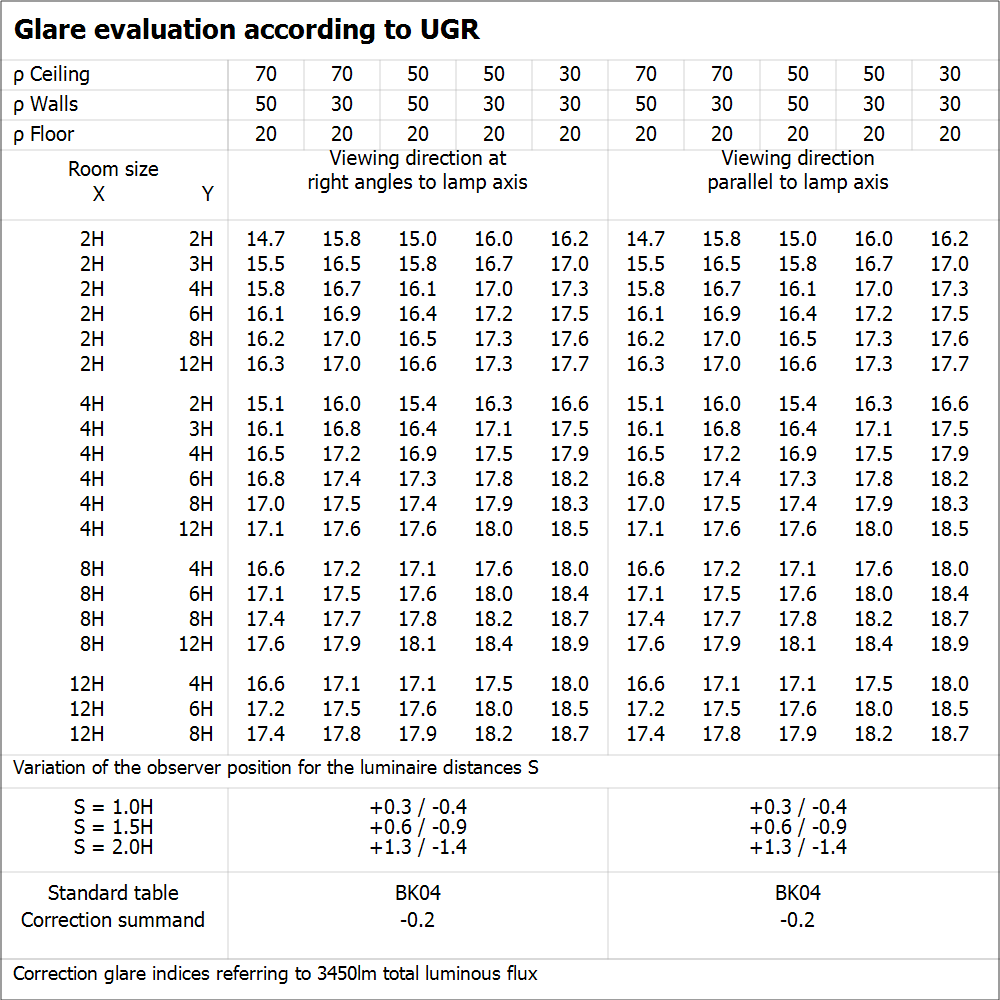

File UGR (tabella UGR)
PL FLEX 600 S 21W 3000K U19 3450lm
PNG (55.87 KB)
File UGR (tabella UGR)
PL FLEX 600 S 25W 3000K U19 4050lm
PNG (56.18 KB)

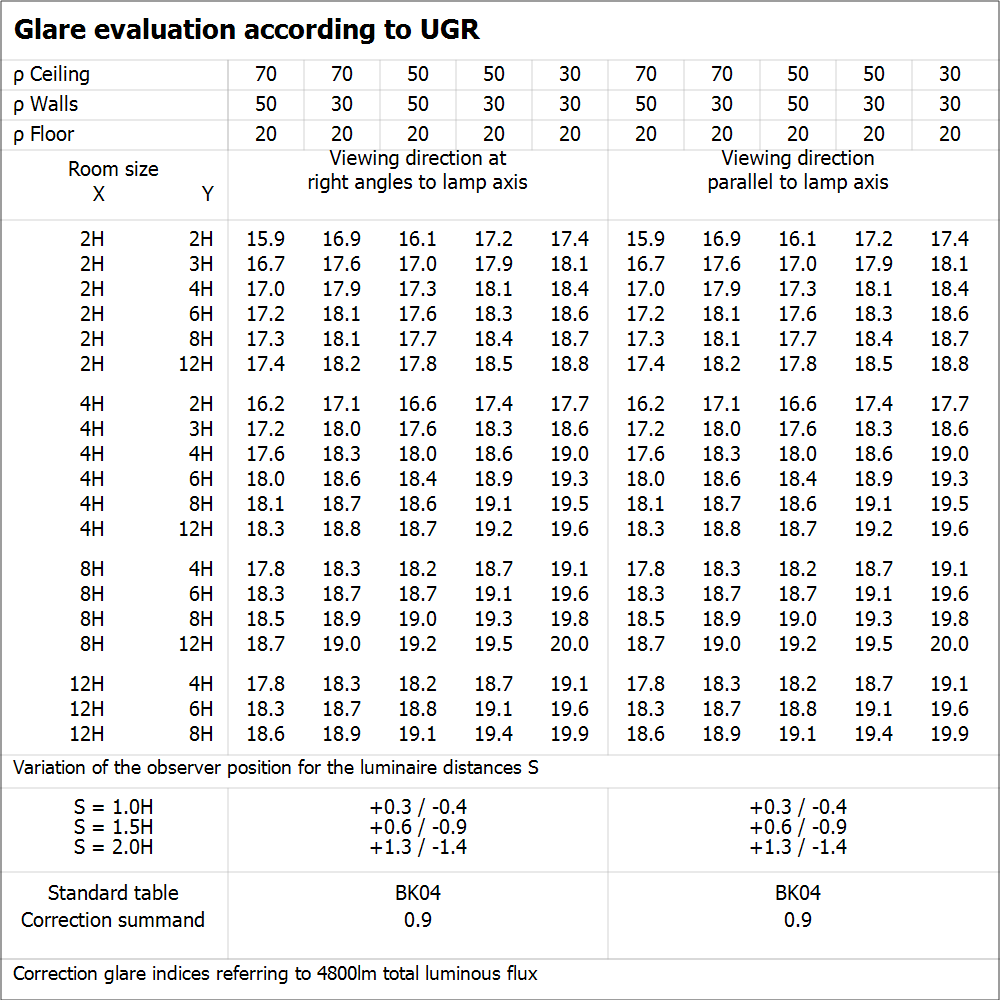

File UGR (tabella UGR)
