EMERGENCY DOWNLIGHT DN120 AUTO TEST

EM DL DN120 HO AT 3H Escape

GTIN: 4058075124578 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • La famiglia di prodotto copre diversi tipi di applicazione dell'illuminazione di emergenza
  • Alto flusso luminoso ed emissione luminosa ottimizzata
  • Temperatura di prova elevata (850°C) in conformità al test del filo incandescente IEC 60695-2-12
  • Alto indice IK (IK07) in conformità con il test di impatto IEC 62262-2002
Aree di applicazione
  • Illuminazione di emergenza delle vie di fuga
  • Illuminazione antipanico
  • Edifici che richiedono fino a 3 h di operatività della luce di emergenza
Caratteristiche del prodotto
  • Apparecchi incorporati
  • Certificato secondo le norme europee (EN 60598-1:2015; EN 60598-2-22:2014)
  • Tempo di esaurimento della batteria: 3 ore
  • Tipo di montaggio: sospeso dal soffitto o di superficie
  • Funzione di test: automatica (AT)
  • Modalità operativa: non mantenuta (NM)
  • Tecnologia della batteria: NiMH
  • Versioni disponibili per illuminazione antipanico e delle vie di fuga
  • Alimentazione integrata: batteria e alimentatore
Apparecchiatura / Accessori
  • Kit di montaggio disponibile
DATI ELETTRICI
Potenza nominale 4,00 W
Tensione nominale 220…240 V
Frequenza di rete 50…60 Hz
Corrente nominale 50 mA
Num. Max. di lum. su interruttore B16 A 50
Num. Max. di lum. su interruttore C10 A 40
Max. numero di apparecchi per interruttore magnetotermico C16 64
Fattore di potenza λ ≥0,4
Distorsione armonica totale 20 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
Dati fotometrici
Flusso luminoso 335 lm
Efficienza luminosa 83 lm/W
Temperatura di colore 6500 K
Colore della luce (descrizione) Cool Daylight
Gruppo di sicurezza fotobiologic EN62778 RG1
DIMENSIONI E PESO
Diametro 140,00 mm
Altezza 48,50 mm
Peso prodotto 460,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Polycarbonate (PC)
Materiale della copertura Polycarbonate (PC)
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente 0…+40 °C
Temperatura di stoccaggio -25…+35 °C
Tipo di collegamento Terminale senza viti, 2 poli
Grado di protezione IP43/IP20
Indice IK (resistenza agli urti) [PIM] IK07
Dimmerabile No
Montaggio tipo Superficie/Incasso
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Diametro del foro per il montaggio 120,0 mm
Profondità di incasso 90 mm
Replaceable light source No
BATTERIA
Tipo di batteria Ni-MH
Dimensioni della batteria AA
Tensione nominale della batteria 7,2 V
Capacità nominale della batteria 1800 mAh
Tempo di ricarica della batteria 24 h
ILLUMINAZIONE DI EMERGENZA
Area d'applicazione d'emergenza Segnaletica della via di fuga
Tipo di funzionamento della luce d'emergenza Non permanente
Tipo di test funzionamento d'emergenza Automatico
Potenza in modalità di emergenza 4 W
Flusso luminoso assicurato in modalità di funzionamento 335 lm
Flusso luminoso in modalità d'emergenza 335 lm
Durata della batteria in modalità d'emergenza 3 h
Interruttore di prova integrato Sì
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, RoHS, ENEC 17
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
Modulo LED sostituibile non sostituibile
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa No
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4058075124578 Astuccio
1		 145 mm x 145 mm x 75 mm 505.00 g 1.58 dm³
4058075124585 Cartone di spedizione
8		 305 mm x 305 mm x 170 mm 4507.00 g 15.81 dm³
Istruzioni per l'uso / istruzioni di sicurezza
User Instruction Emergency Downlight DN 120
PDF (4.64 MB)
Dichiarazioni di conformità
Certificate of Conformity EM DL DN120 Nemko
PDF (122.22 KB)
Dichiarazioni di conformità
EU Declaration of Conformity Emergency downlight LEDV
PDF (774.29 KB)
Certificati
ENEC EM Downlights
PDF (139.89 KB)
Immagine del prodotto: sfondo bianco, diagonale
EM DL DN120 3H ESCAPE
TIF (17.63 MB)
Immagine del prodotto: sfondo bianco, verticale
EM DL DN120 3H ESCAPE
TIF (21.68 MB)
Disegno del profilo del prodotto con lettere
EM DL DN120 3H ESCAPE
SVG (20.16 KB)
Disegno del profilo del prodotto con numeri
EM DL DN120 3H ESCAPE
SVG (24.69 KB)
Disegno del profilo del prodotto - tecnica
EM DL DN120 3H ESCAPE
SVG (18.15 KB)

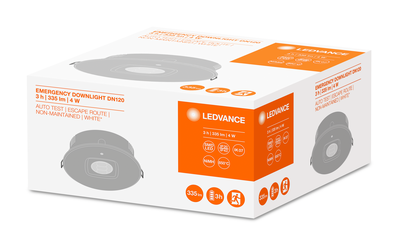

Immagine della confezione, spaziale
Emergency Downlight DN120 HO AT Escape white 3h 4W MiCh Side
TIF (16.64 MB)
File IES (IES)
EM DL DN120 HO AT 3H ESCAPE
IES (23.33 KB)
File LDT (Eulumdat)
EM DL DN120 HO AT 3H ESCAPE
LDT (27.43 KB)

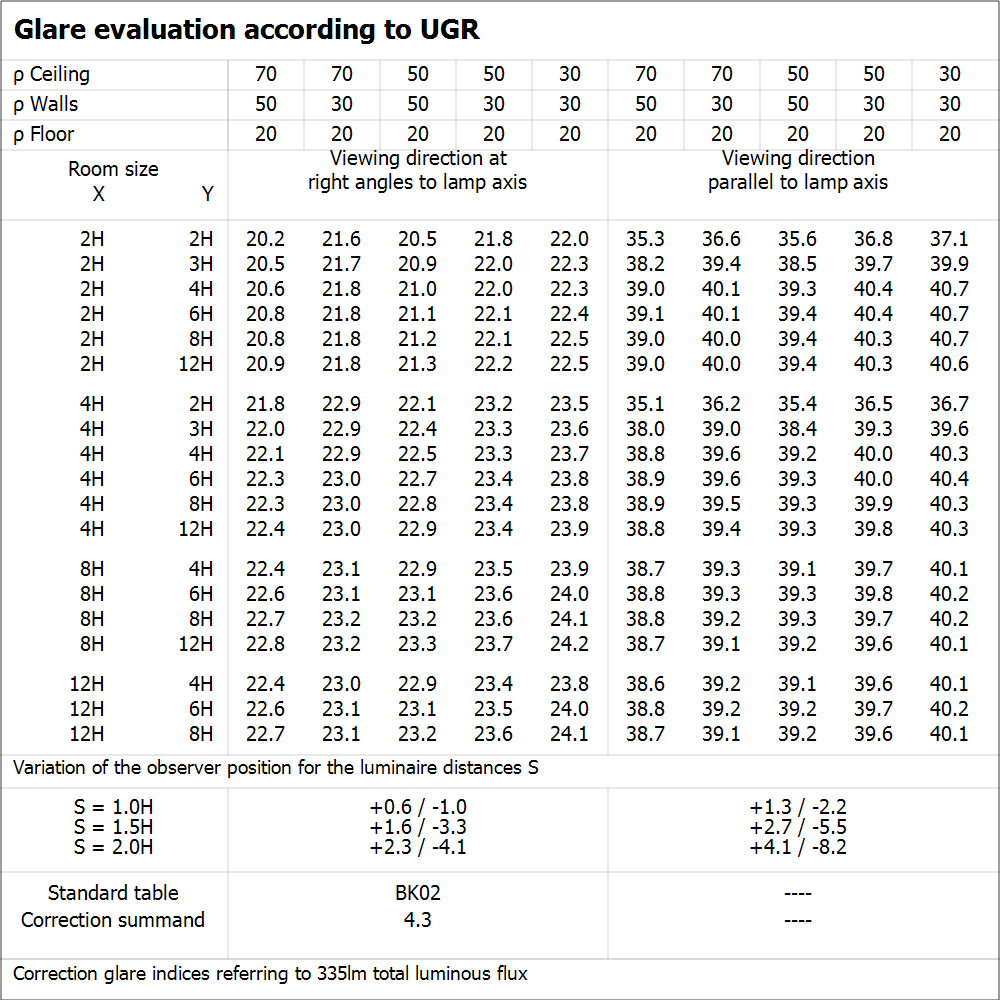

File UGR (tabella UGR)
EM DL DN120 HO AT 3H ESCAPE
PNG (63.82 KB)
Curva di distribuzione della luce tipo cono
EM DL DN120 HO AT 3H ESCAPE
SVG (83.55 KB)
Curva di distribuzione della luce tipo polare
EM DL DN120 HO AT 3H ESCAPE
SVG (344.43 KB)
EAN Numero STK Nr. EFO Numero ELDAS
4058075124578 4283658 3203405 941400310
