HIGH BAY SENSOR GEN 4
HB SEN P 87W 840 110DEG IP65
GTIN: 4058075603257
Cartone di spedizione / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Molteplici regolazioni della gamma dei sensori, rilevamento della luce diurna e tempo di attesa
- Elevata efficienza luminosa
- Risparmio energetico fino al 64 % rispetto ai tradizionali apparecchi per illuminazione ad alte prestazioni
- 5 anni di garanzia
- Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
Aree di applicazione
- Sostituzione per apparecchi High Bay funzionanti con lampade ai vapori di mercurio e ioduri metallici
- Magazzini
- Padiglioni logistici
- Industria
- Soffitti di altezza elevata (ad es. in centri commerciali, aeroporti, edifici commerciali, hall)
Caratteristiche del prodotto
- Sensore ad alta frequenza per il rilevamento di luce diurna e movimento
- Flusso luminoso e angolo di emissione diversi per altezze di montaggio da ~ 6 m a 10 m a 4000 K
Apparecchiatura / Accessori
- Sensore, gancio di montaggio e staffa di montaggio inclusi
- Riflettori, rifrattori e telecomando disponibili come accessori separati
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 87,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 400 mA |
| Corrente di innesco | 44 A |
| Limit.corrente inrush Th50 | 380 µs |
| Num. Max. di lum. su interruttore B16 A | 5 |
| Num. Max. di lum. su interruttore C10 A | 5 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 8 |
| Fattore di potenza λ | > 0,95 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | I |
| Modalità di funzionamento | Mains voltage |
Dati fotometrici
| Flusso luminoso | 13000 lm |
| Efficienza luminosa | 150 lm/W |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra | ≥80 |
| Standard Deviation of Color Matching | < 5 sdcm |
| Nessuno sfarfallio | Sì |
| Ampiezza fascio luminoso | 110 ° |
| UGR longitudinal | ≤ 29 |
DIMENSIONI E PESO
| Diametro | 280,00 mm |
| Altezza | 190,00 mm |
| Peso prodotto | 2242,00 g |
| Lunghezza del cavo | 1500 mm |
MATERIALE & COLORI
| Colore del prodotto | Black |
| Colore della struttura | Black |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Policarbonato (PC) |
| Test filo incandescente (IEC 60695-2-12) | 850 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+50 °C |
| Temperatura di stoccaggio | -40…+70 °C |
| Tipo di collegamento | Cavi |
| Grado di protezione | IP65 |
| Indice IK (resistenza agli urti) [PIM] | IK08 |
| Dimmerabile | No |
| Montaggio tipo | L SUPERFICIE | SOSPESA |
| Posizione di montaggio | Soffitto, Parete |
| Ambiente applicativo | IndoorIndoor |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 80000 h 1) |
| Durata L80/B10 @ 25 °C | 50000 h 1) |
| Durata L90/B10 @ 25 °C | 35000 h |
| Numero cicli accensione / spegnimento | 200000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| ECG - Tensione di uscita | < 10 % |
SENSORE
| Tipo di sensore | Movimento, Luce |
| Tecnologia di sensore | Microonde |
| Angolazione del rilevamento del sensore | < 150 ° |
| Accens./spegn. controllati da sensore | 30s…10 min |

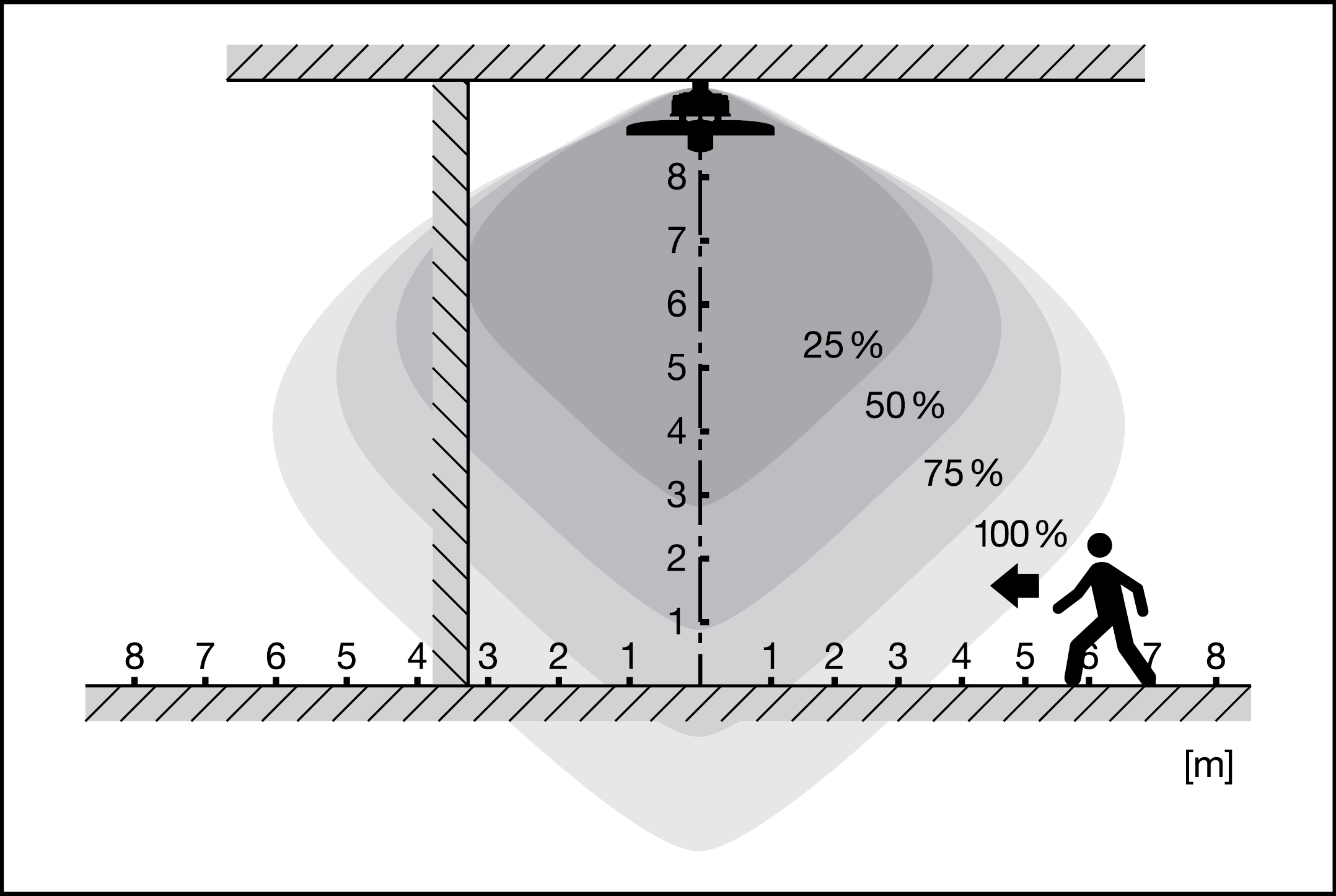

| Area di rilevamento del sens.movimento | 6…15 m |
| Soglia di rilevamento del sens. luce | 100 lx |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, TÜV SÜD, EAC, EPD |
| Temperatura di superficie limitata | Sì |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00024-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Additional info can be provided per individual request |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075603257 | Cartone di spedizione 1 |
328 mm x 328 mm x 171 mm | 2838.00 g | 18.40 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
HIGHBAY SENSOR
HIGHBAY SENSOR
Informazioni legali
LS Insert HB Sensor P
LS Insert HB Sensor P
Informazioni legali
Legal insert HB SEN P
Legal insert HB SEN P
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
EC Declaration HB SEN P
EC Declaration HB SEN P
Certificati
ENEC Certificate HB P and HB Sensor P
ENEC Certificate HB P and HB Sensor P
EPD
EPD EN HIGH BAY GEN 4 SENSOR
EPD EN HIGH BAY GEN 4 SENSOR

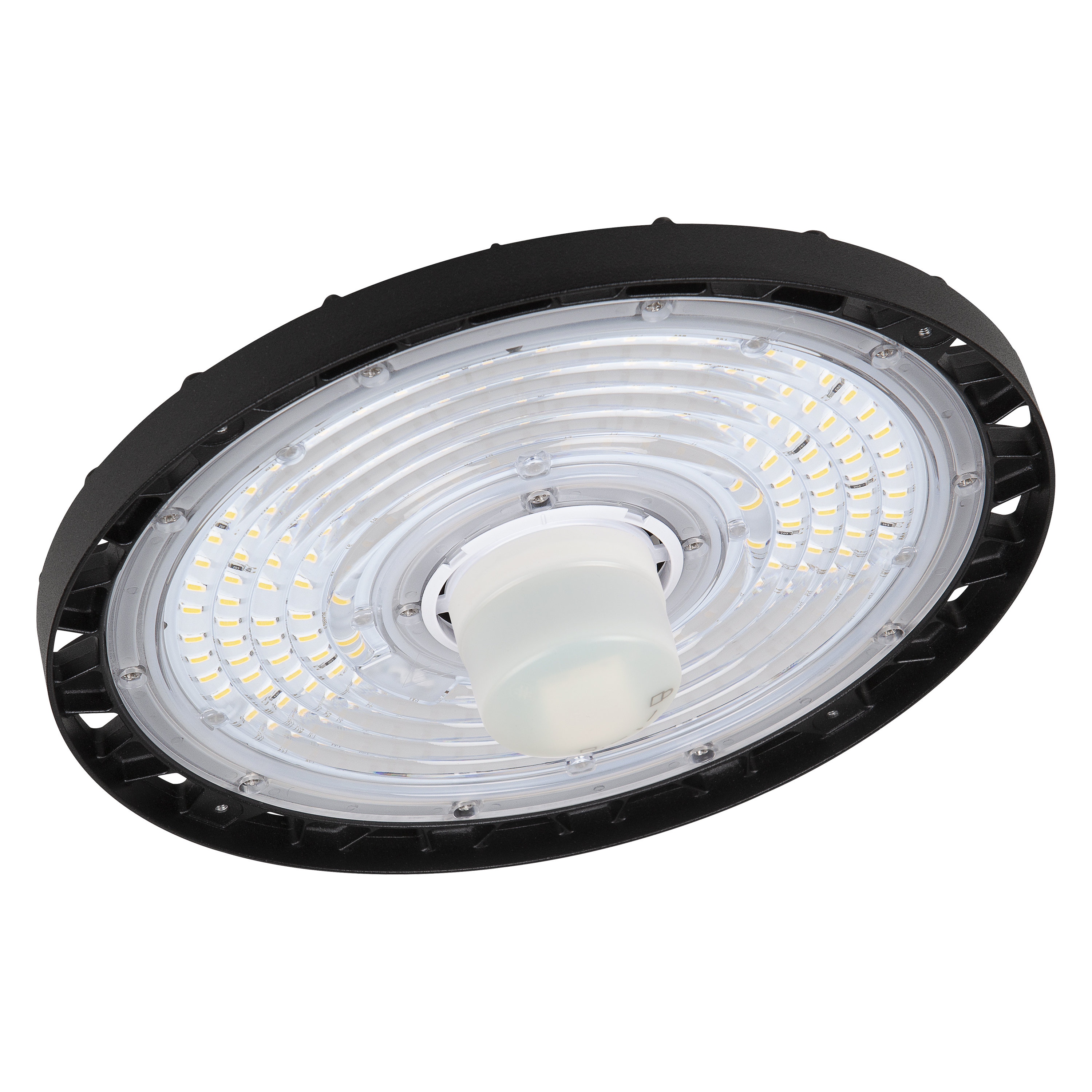

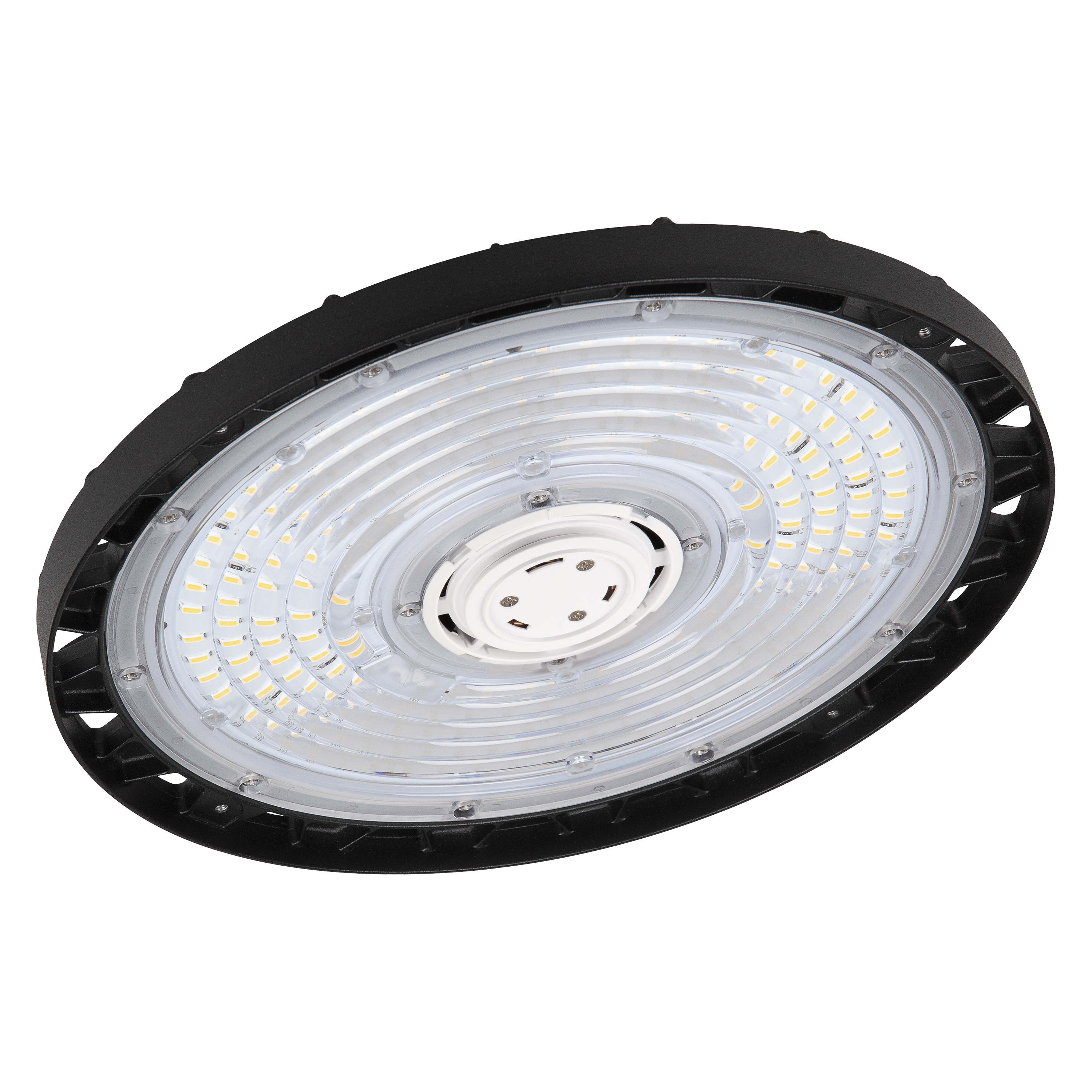

Immagine del prodotto: sfondo bianco, diagonale
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65

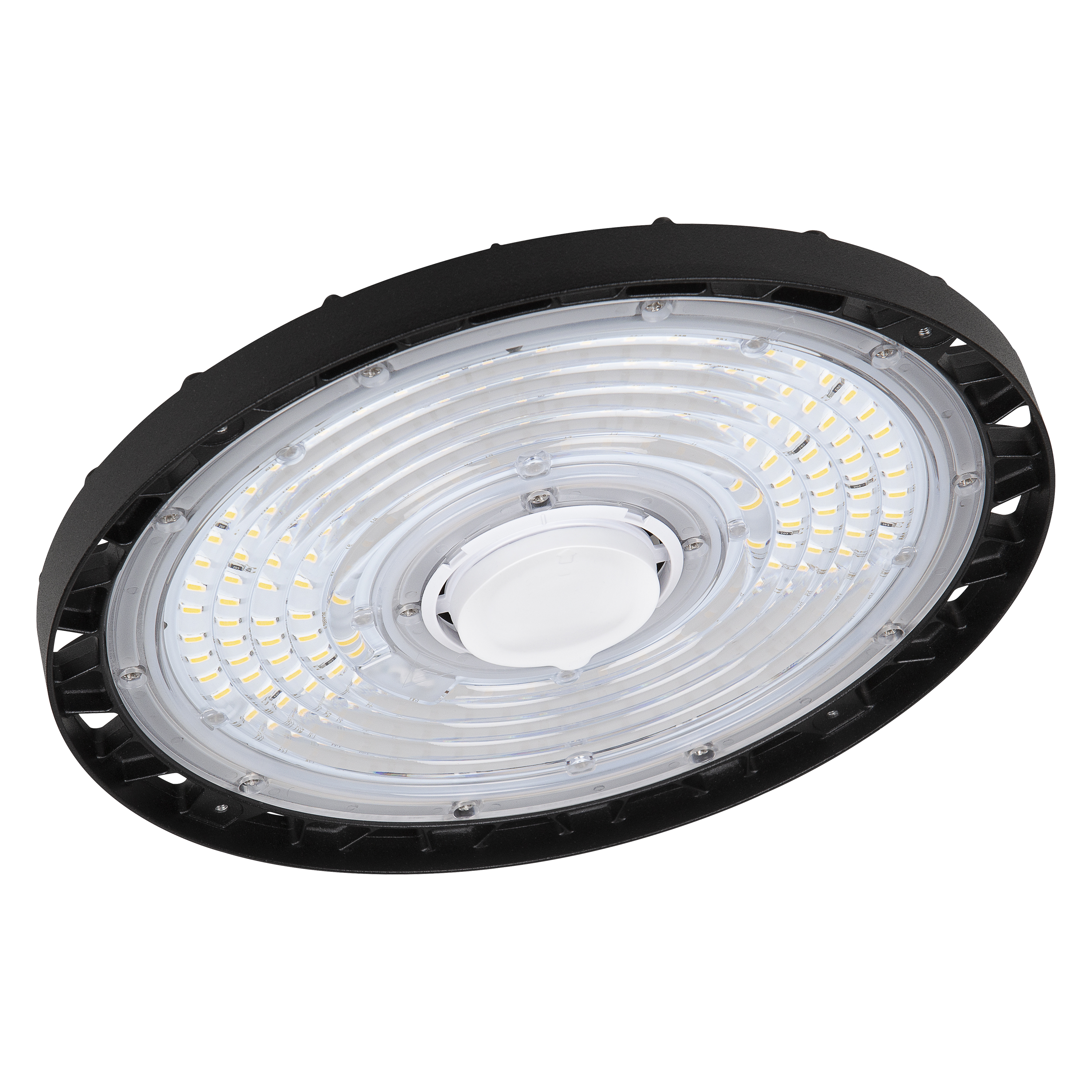

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65

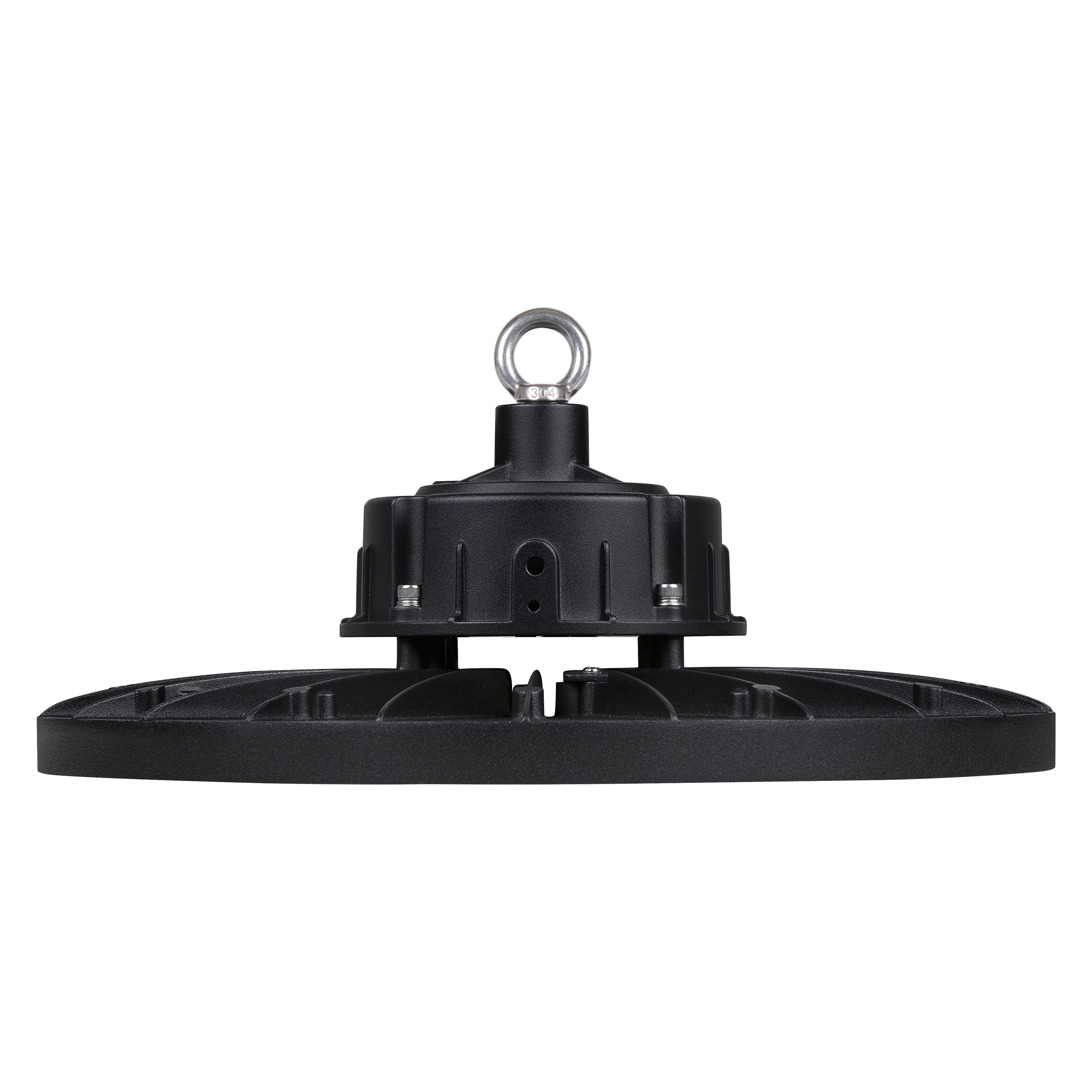

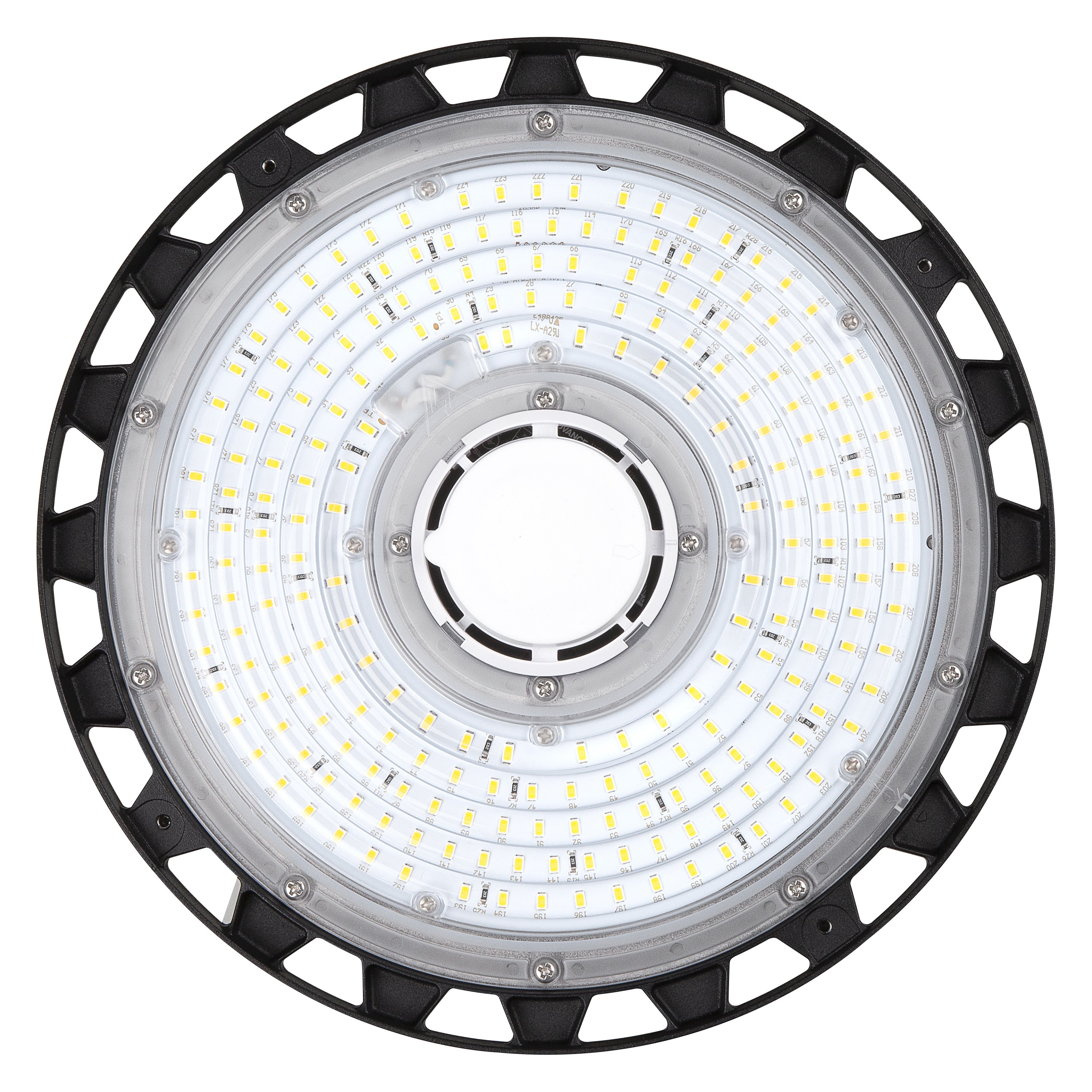

Immagine del prodotto: sfondo bianco, orizzontale
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65

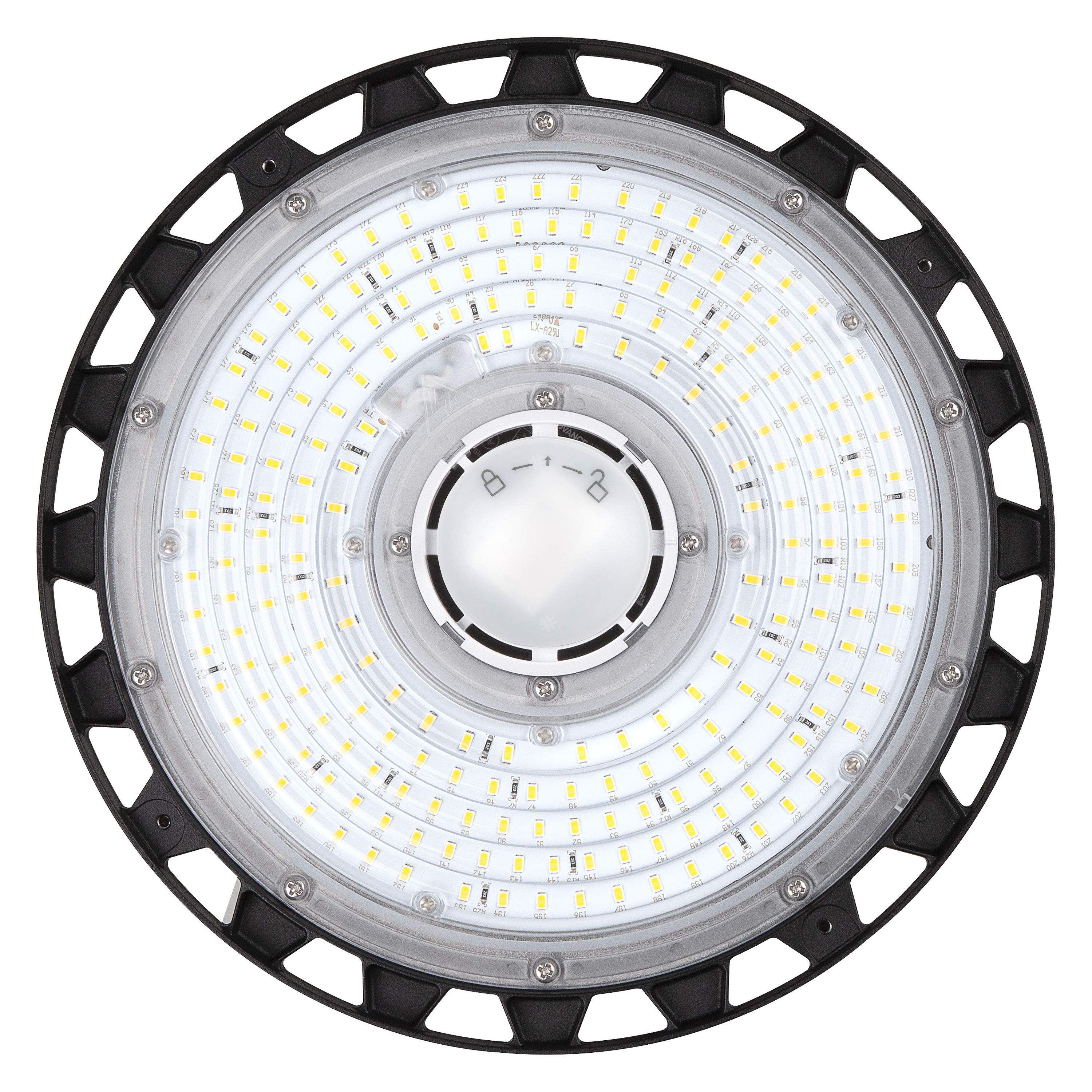

Immagine del prodotto: sfondo bianco, verticale
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65
Immagine del prodotto: sfondo bianco, verticale, immagine alternativa
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65
Immagine del prodotto: sfondo bianco, spaziale
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65
Disegno del profilo del prodotto con lettere
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65
Disegno del profilo del prodotto con numeri
HB Sensor_Line drawing with dimensions_Update
HB Sensor_Line drawing with dimensions_Update
Disegno del profilo del prodotto, fronte, senza dimensioni
HB S 93W/4000K 110DEG IP65
HB S 93W/4000K 110DEG IP65

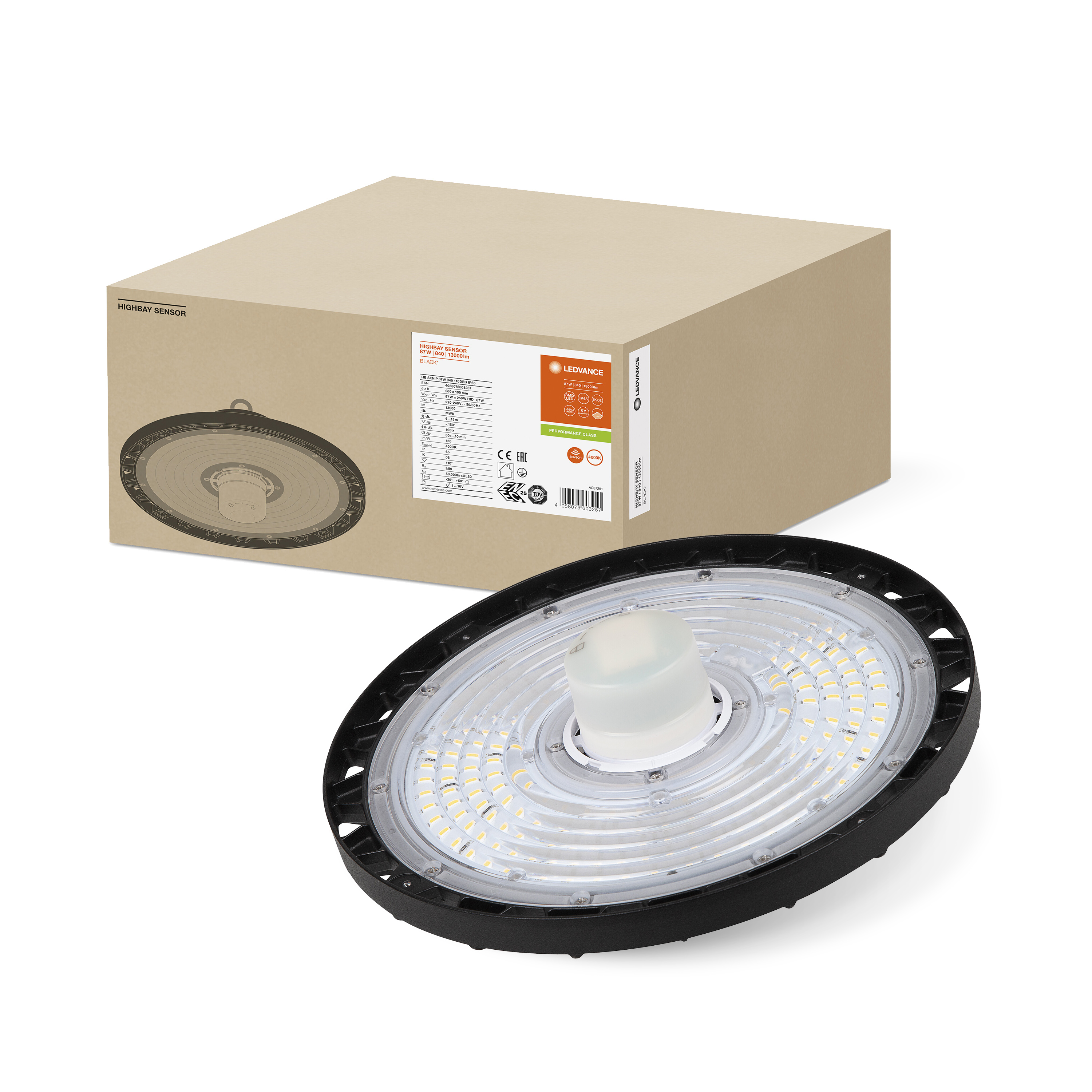

Scatto combinato = Scatto Product Beauty + immagine della confezione
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
Immagine della confezione, frontale
HighBay Sensor 87W MiCh
HighBay Sensor 87W MiCh
Immagine della confezione, spaziale
HighBay Sensor 87W MiCh
HighBay Sensor 87W MiCh
Informazioni catalogo 1
HB SEN P
HB SEN P
File IES (IES)
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
File LDT (Eulumdat)
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
File ULD (DIALux)
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
File ROLF (RELUX)
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65

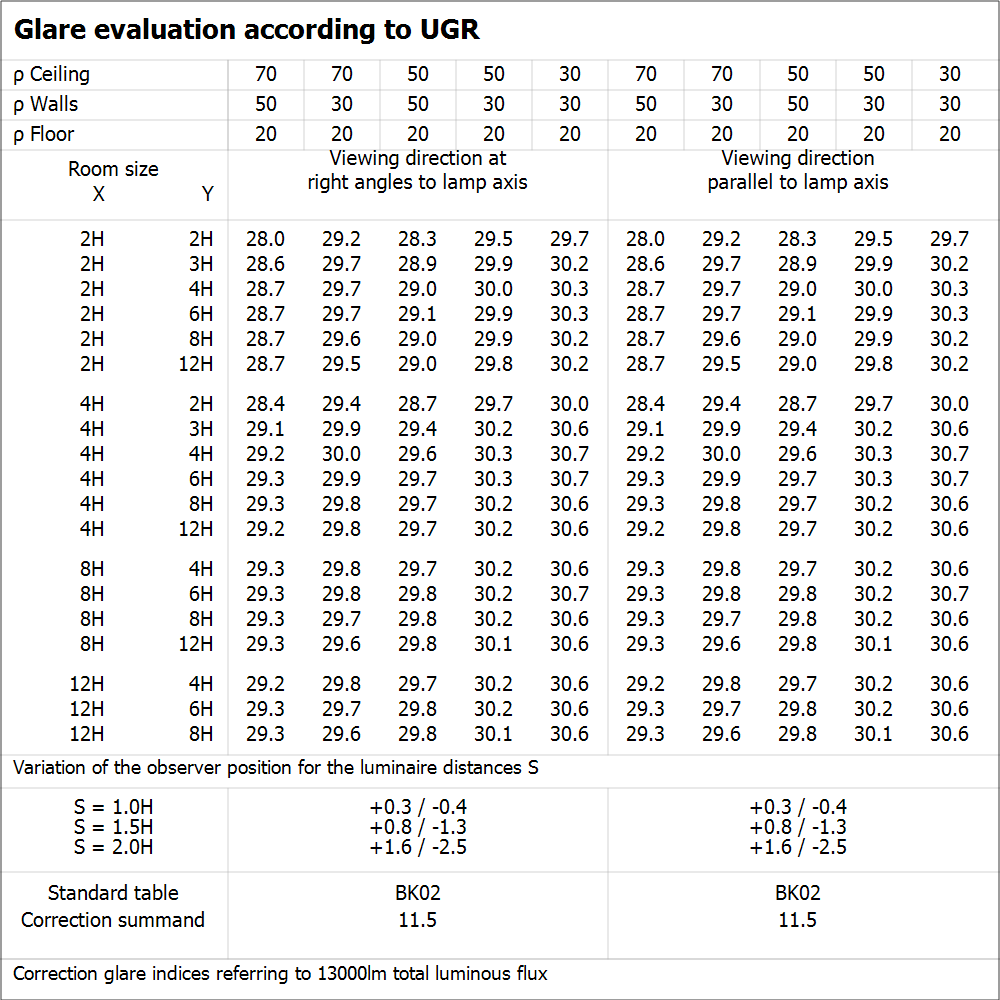

File UGR (tabella UGR)
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
Curva di distribuzione della luce tipo cono
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
Curva di distribuzione della luce tipo polare
HB SEN P 87W 840 110DEG IP65
HB SEN P 87W 840 110DEG IP65
BIM Revit 3D
HB G4
HB G4
CAD STEP 3D
HB G4 SEN 87W
HB G4 SEN 87W
Documenti per capitolati
HIGH BAY SENSOR GEN 4 87W 840 110DEG IP65-IT
HIGH BAY SENSOR GEN 4 87W 840 110DEG IP65-IT

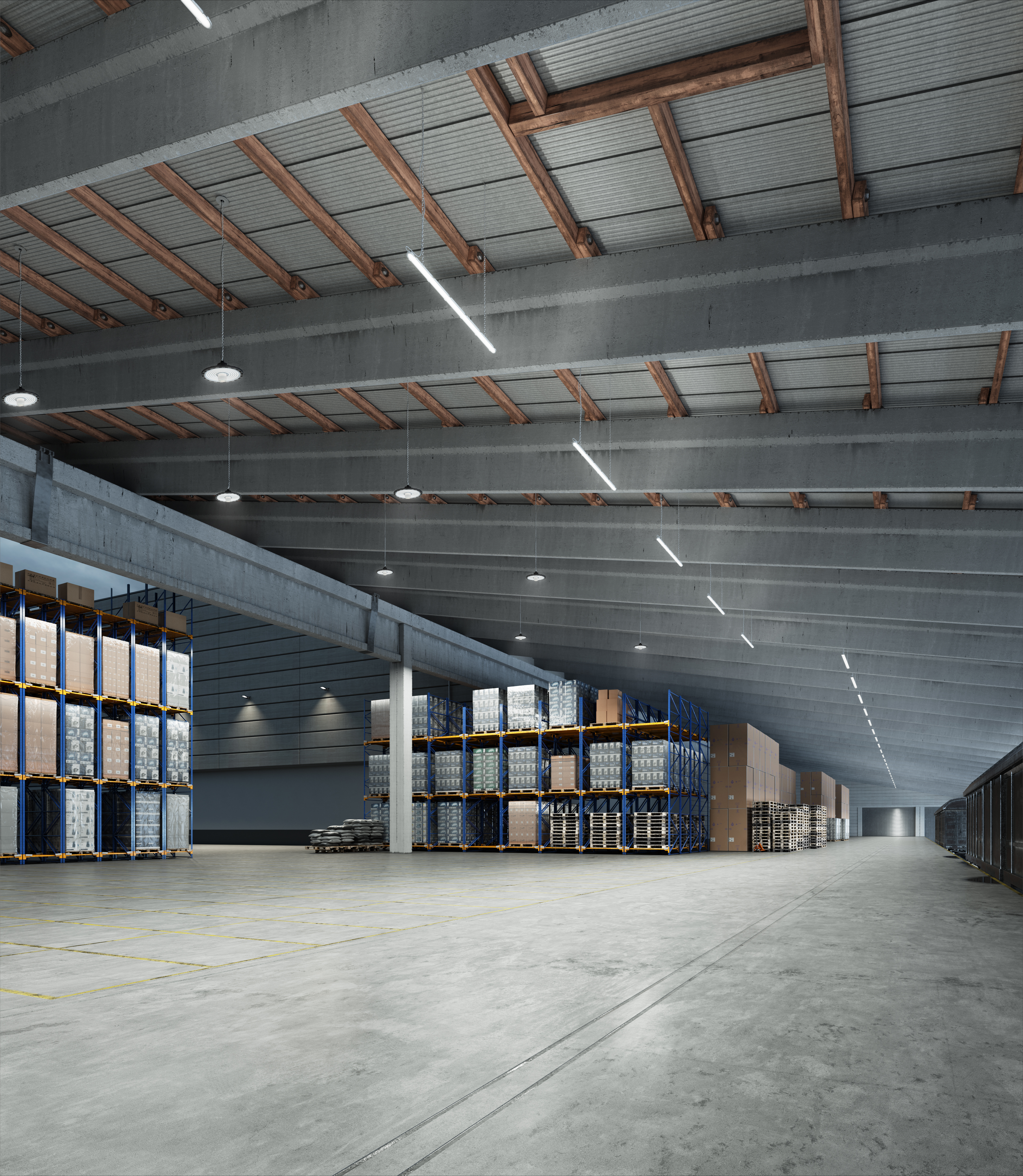

Immagini applicative
