DOWNLIGHT UNIVERSAL DALI

DL UNIV DA D300 V 22W ML 83040 WT

GTIN: 4099854541377 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • La soluzione per una ristrutturazione comoda: montaggio universale sui fori del soffitto esistenti
  • Altamente versatile grazie alla possibilità di selezionare CCT e livelli di potenza (Multi Color - Multi Lumen)
  • Driver DALI-2 esterno incluso per impostazioni lumen flessibili tramite dip switch sul dispositivo
  • Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
  • Distribuzione della luce molto omogenea
  • Ulteriori varianti disponibili con accensione/spegnimento e sensore
Aree di applicazione
  • Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
  • Aree di ricevimento, foyer, corridoi, aree comuni
Caratteristiche del prodotto
  • Apparecchi di illuminazione in policarbonato bianco dal design piatto
  • Funzione Multi Color: 3000 K e 4000 K
  • Funzione Multi Lumen: 2 livelli di potenza selezionabili
  • Multi Cut-out: molle di montaggio regolabili per fori nel soffitto da 65 mm fino a 260 mm
  • Disponibile in due misure: diametro 200 mm e 300 mm
  • Elevata consistenza cromatica: < 4 SDCM
  • Tipo di protezione: IP44 (lato anteriore)
  • Adatto per cablaggio passante
  • Durata (L80/B50): 50.000 ore (a 25 °C)
Apparecchiatura / Accessori
  • Anelli di copertura aggiuntivi disponibili separatamente in forma rotonda e in diversi colori
  • Cavo di sicurezza per apparecchio incluso
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
  • Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 22 W / 15 W
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 98 mA
Corrente di innesco 39.2 A
Limit.corrente inrush Th50 7.44 µs
Num. Max. di lum. su interruttore B16 A 19
Num. Max. di lum. su interruttore C10 A 15
Max. numero di apparecchi per interruttore magnetotermico C16 24
Fattore di potenza λ 0,9
Distorsione armonica totale < 15 %
Classe di sicurezza II
Modalità di funzionamento External LED driver
Dati fotometrici
Flusso luminoso 3000 lm / 2850 lm / 2100 lm / 2020 lm
Efficienza luminosa 135 lm/W / 130 lm/W / 140 lm/W
Temperatura di colore 3000 K / 4000 K
Icona di Verificata con community 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching < 4 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 110 °
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
22 W 3000 K 2850 lm 130 lm/W
22 W 4000 K 3000 lm 135 lm/W
15 W 3000 K 2020 lm 135 lm/W
15 W 4000 K 2100 lm 140 lm/W
DIMENSIONI E PESO
Diametro 290,00 mm
Altezza 22,00 mm
Peso prodotto 835,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Polycarbonate (PC)
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+40 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP44/IP20
Indice IK (resistenza agli urti) [PIM] IK03
Dimmerabile Sì
Type of dimming [GMS] Mediante DALI
Pronto per l'IoT Supporto del tipo di dati DALI PARTE 251, 252, 253 1)
Montaggio tipo Recessed
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Larghezza per il montaggio -
Diametro del foro per il montaggio 65…260 mm
Profondità di incasso 22,0 mm
Orientabile No
Con sorgente luminosa Sì
Replaceable light source No
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 50000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 500mA / 350 mA
ECG - Tensione di uscita < 10 %
ECG - Lunghezza 105.00 mm
ECG - Larghezza 45.00 mm
ECG - Altezza 25.00 mm
Alimentatore consigliato DR DALI-P-30 220-240 700
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di test funzionamento d'emergenza Nessuno
Potenza in modalità di emergenza -
CERTIFICATI, NORME E DIRETTIVE
Norme CE, ENEC, UKCA, EAC
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Nota a pié pag. utilizzata per prodotto Disponibile da Luglio 2025
Funzione aggiunta MULTI SELECT, VIVARES
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1), Tripnehyl Phosphate (115-86-6)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854541377 Astuccio
1		 305 mm x 295 mm x 60 mm 1004.00 g 5.40 dm³
4099854541384 Cartone di spedizione
8		 509 mm x 321 mm x 322 mm 8866.00 g 52.61 dm³
Immagine del prodotto Nome del prodotto EAN
DL UNIV RING D300 BK 4099854541537
DL UNIV RING D300 BN 4099854541612
Istruzioni per l'uso / istruzioni di sicurezza
G11249993 DOWNLIGHT UNIVERSAL
PDF (4.41 MB)
Informazioni legali
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Informazioni legali
LUM PANELS_SI
PDF (332.93 KB)
Informazioni legali
G11252354 Light source insert
PDF (2.27 MB)
Dichiarazioni di conformità
DL UNIV Recessed luminaire
PDF (264.58 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)

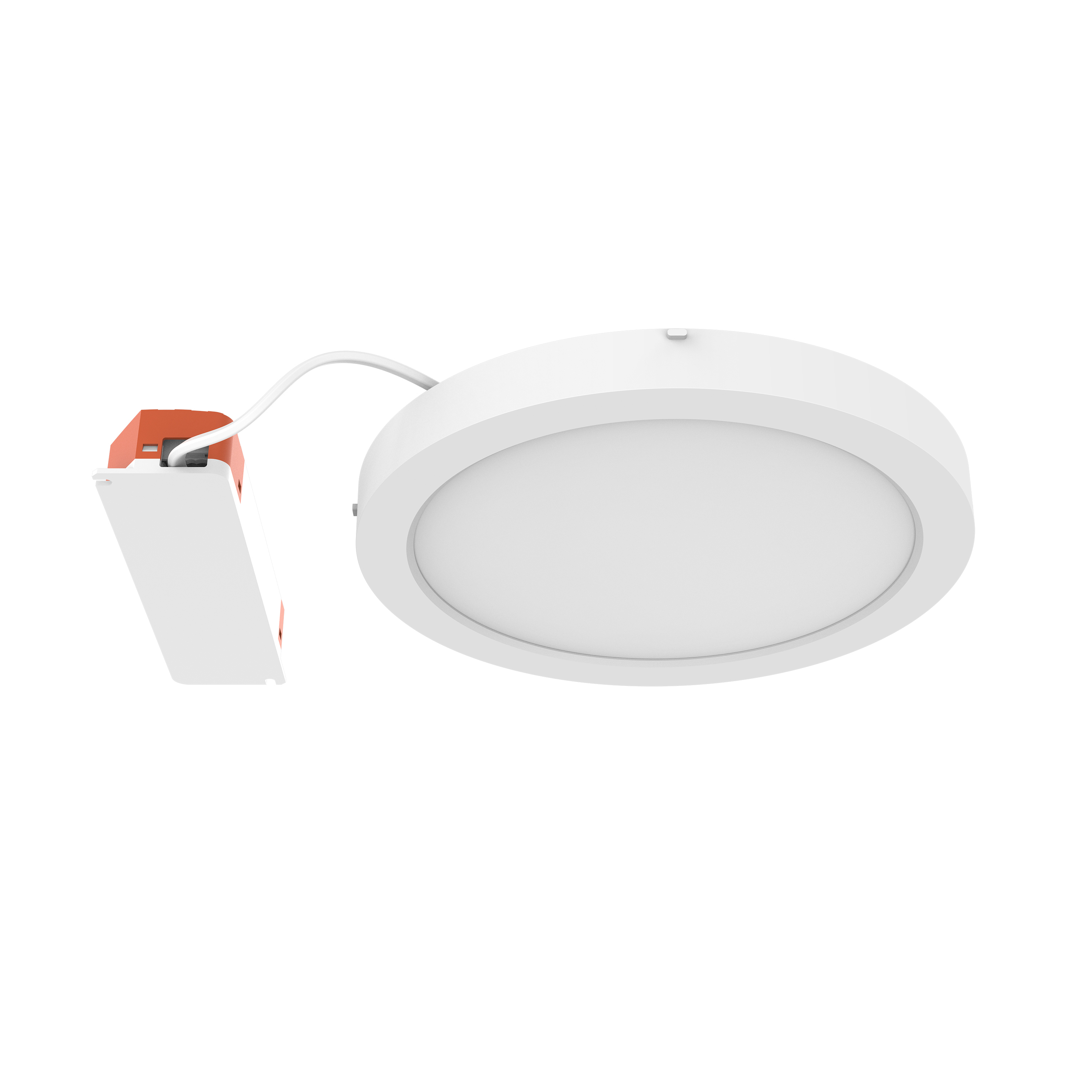

Immagine del prodotto: sfondo bianco, diagonale
DL UNIV V ML 83040 WT
JPG (1.24 MB)

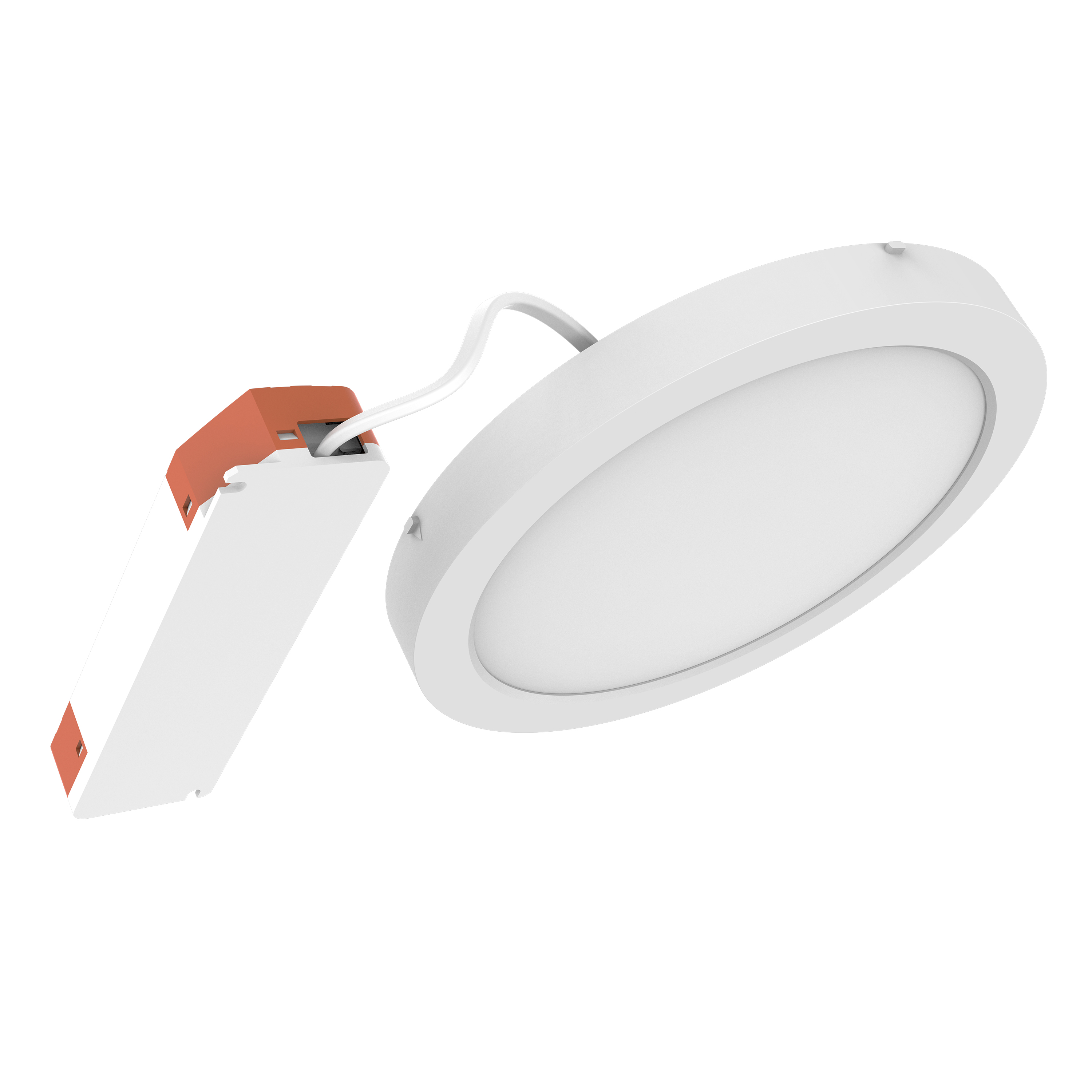

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
DL UNIV DA V ML 83040 WT
JPG (1.23 MB)
Immagine del prodotto: sfondo bianco, orizzontale
DL UNIV V ML 83040 WT
JPG (1.45 MB)

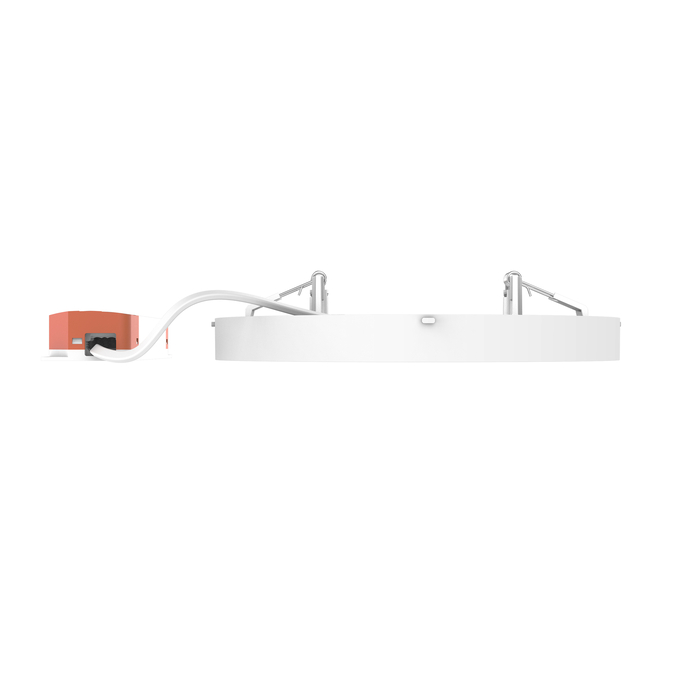

Immagine del prodotto: sfondo bianco, orizzontale, immagine alternativa
DL UNIV DA V ML 83040 WT
JPG (1.26 MB)

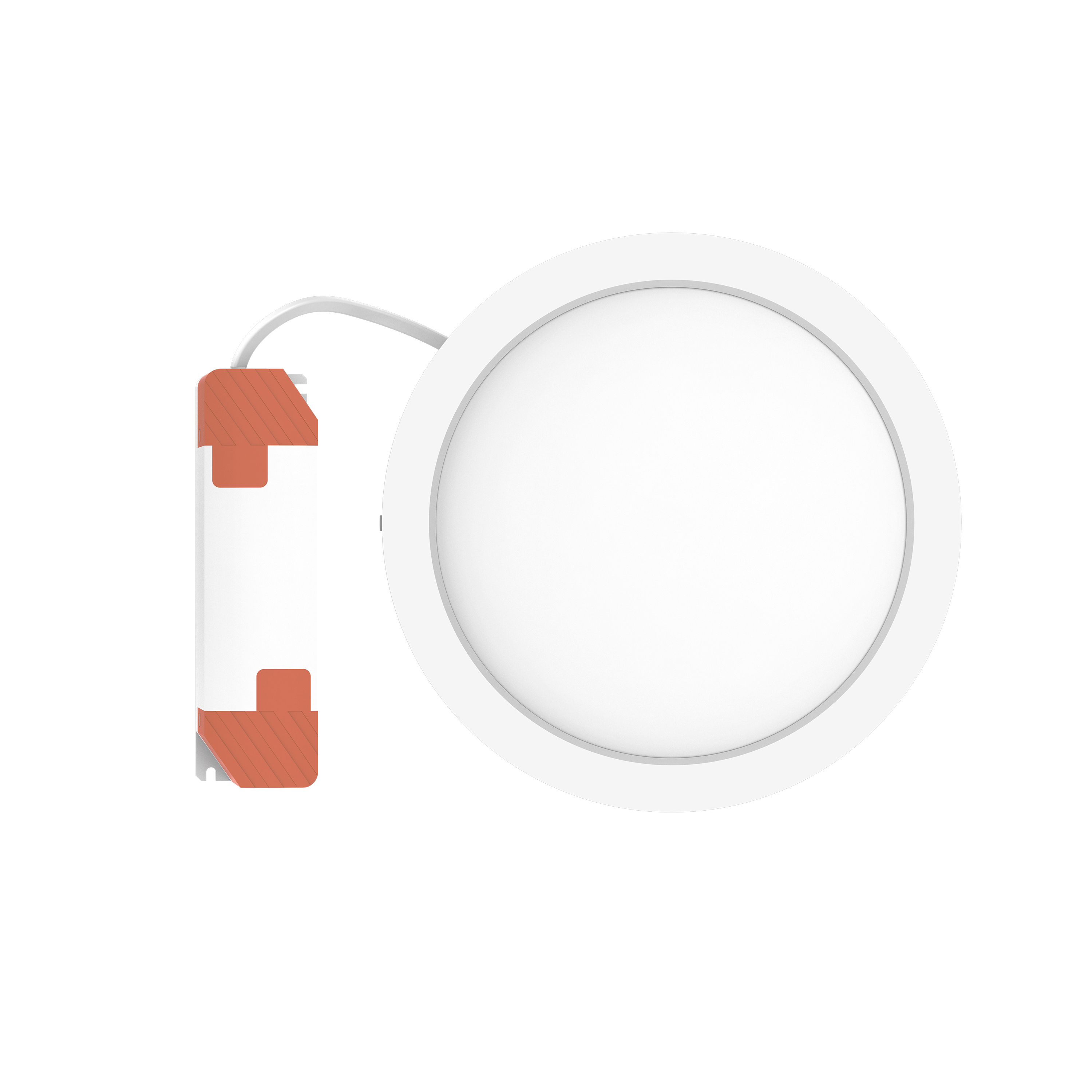

Immagine del prodotto: sfondo bianco, verticale
DL UNIV V ML 83040 WT
JPG (1.24 MB)

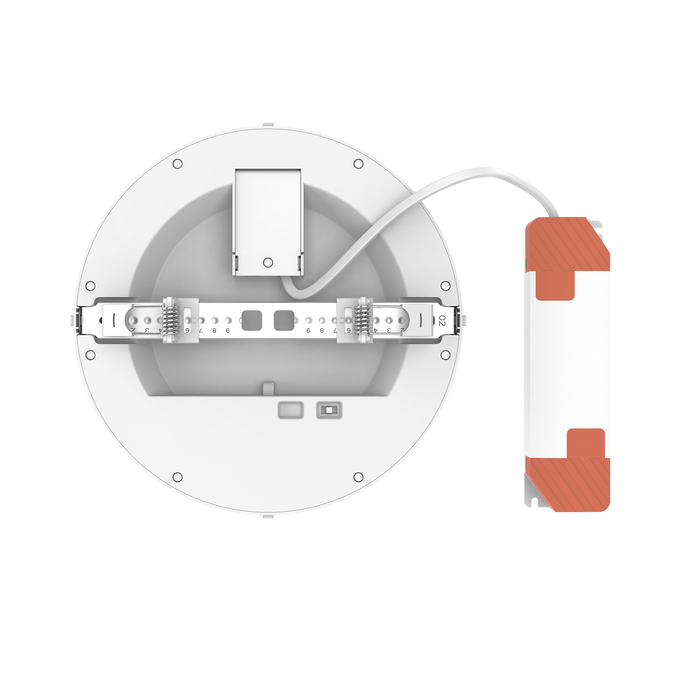

Immagine del prodotto: sfondo bianco, verticale, immagine alternativa
DL UNIV DA V ML 83040 WT
JPG (995.06 KB)
Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
DL UNIV V ML 83040 WT
JPG (1.09 MB)
Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
DL UNIV V ML 83040 WT
JPG (853.33 KB)
Immagine del prodotto: sfondo bianco, con accessori, immagine alternativa
DL UNIV V ML 83040 WT
JPG (1.1 MB)
Disegno del profilo del prodotto con lettere
DL UNIV DA D300 V 22W ML 83040 WT
SVG (19.17 KB)
Disegno del profilo del prodotto con numeri
DL UNIV DA D300 V 22W ML 83040 WT
SVG (23.34 KB)
Disegno del profilo del prodotto - tecnica
DL UNIV DA D300 V 22W ML 83040 WT
SVG (16.36 KB)
File IES (IES)
DL UNIV DA D300 V 22W MS 830 WT LEDV
IES (1.79 KB)
File IES (IES)
DL UNIV DA D300 V 22W MS 840 WT LEDV
IES (1.79 KB)
File LDT (Eulumdat)
DL UNIV DA D300 V 22W MS 830 WT LEDV
LDT (1.61 KB)
File LDT (Eulumdat)
DL UNIV DA D300 V 22W MS 840 WT LEDV
LDT (1.6 KB)
File UGR (tabella UGR)
DL UNIV DA D300 V 22W MS 830 WT LEDV
PNG (56.18 KB)
File UGR (tabella UGR)
DL UNIV DA D300 V 22W MS 840 WT LEDV
PNG (55.71 KB)
Curva di distribuzione della luce tipo cono
DL UNIV DA D300 V 22W MS 830 WT LEDV
SVG (10.55 KB)
Curva di distribuzione della luce tipo cono
DL UNIV DA D300 V 22W MS 840 WT LEDV
SVG (10.55 KB)
Curva di distribuzione della luce tipo polare
DL UNIV DA D300 V 22W MS 830 WT LEDV
SVG (14.65 KB)
Curva di distribuzione della luce tipo polare
DL UNIV DA D300 V 22W MS 840 WT LEDV
SVG (14.65 KB)
BIM Revit 3D
Downlight-Universal
ZIP (952.35 KB)
CAD STEP 3D
DL UNIV D300
STEP (2.53 MB)
EAN Numero SEG Numero STK Nr. EFO Numero ELDAS
4099854541377 7478245 4161140 3240872 941471870
