DOWNLIGHT UNIVERSAL

DL UNIV D300 V 23W ML 83040 WT

GTIN: 4099854541155 Astuccio / 1 Mostra tutti i pacchetti
Scarica hoja de datos
Garanzia di 5 anni
Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • La soluzione per una ristrutturazione comoda: montaggio universale sui fori del soffitto esistenti
  • Altamente versatile grazie alla possibilità di selezionare CCT e livelli di potenza (Multi Color - Multi Lumen)
  • Facile installazione grazie al driver integrato
  • Risparmio energetico grazie a un'elevata efficienza del sistema: fino a 130 lm/W
  • Distribuzione della luce molto omogenea
  • Ulteriori varianti disponibili con driver e sensore DALI-2
Aree di applicazione
  • Sostituzione diretta di apparecchi da incasso con lampade fluorescenti
  • Aree di ricevimento, foyer, corridoi, aree comuni
Caratteristiche del prodotto
  • Apparecchi di illuminazione in policarbonato bianco dal design piatto
  • Funzione Multi Color: 3000 K e 4000 K
  • Funzione Multi Lumen: 2 livelli di potenza selezionabili

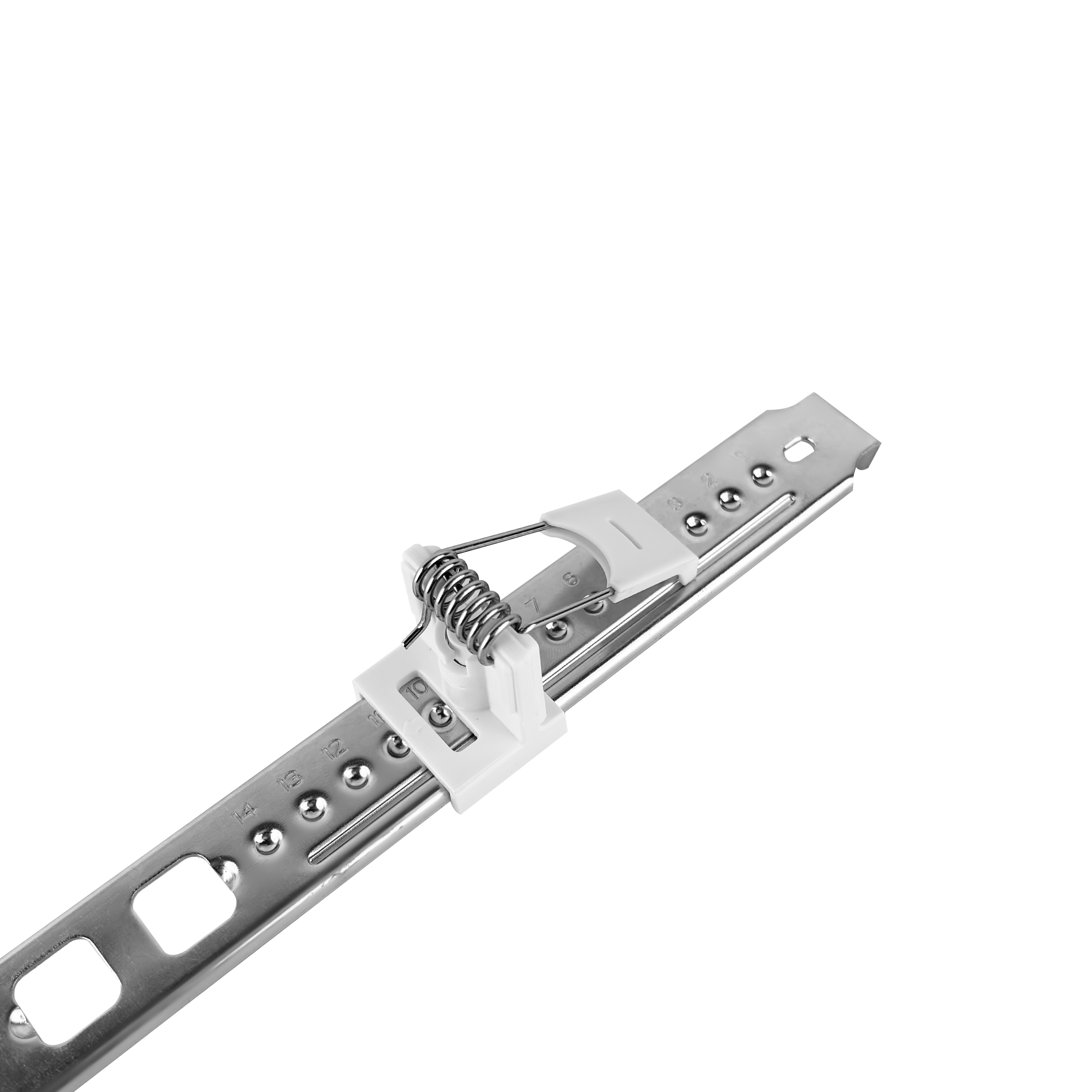

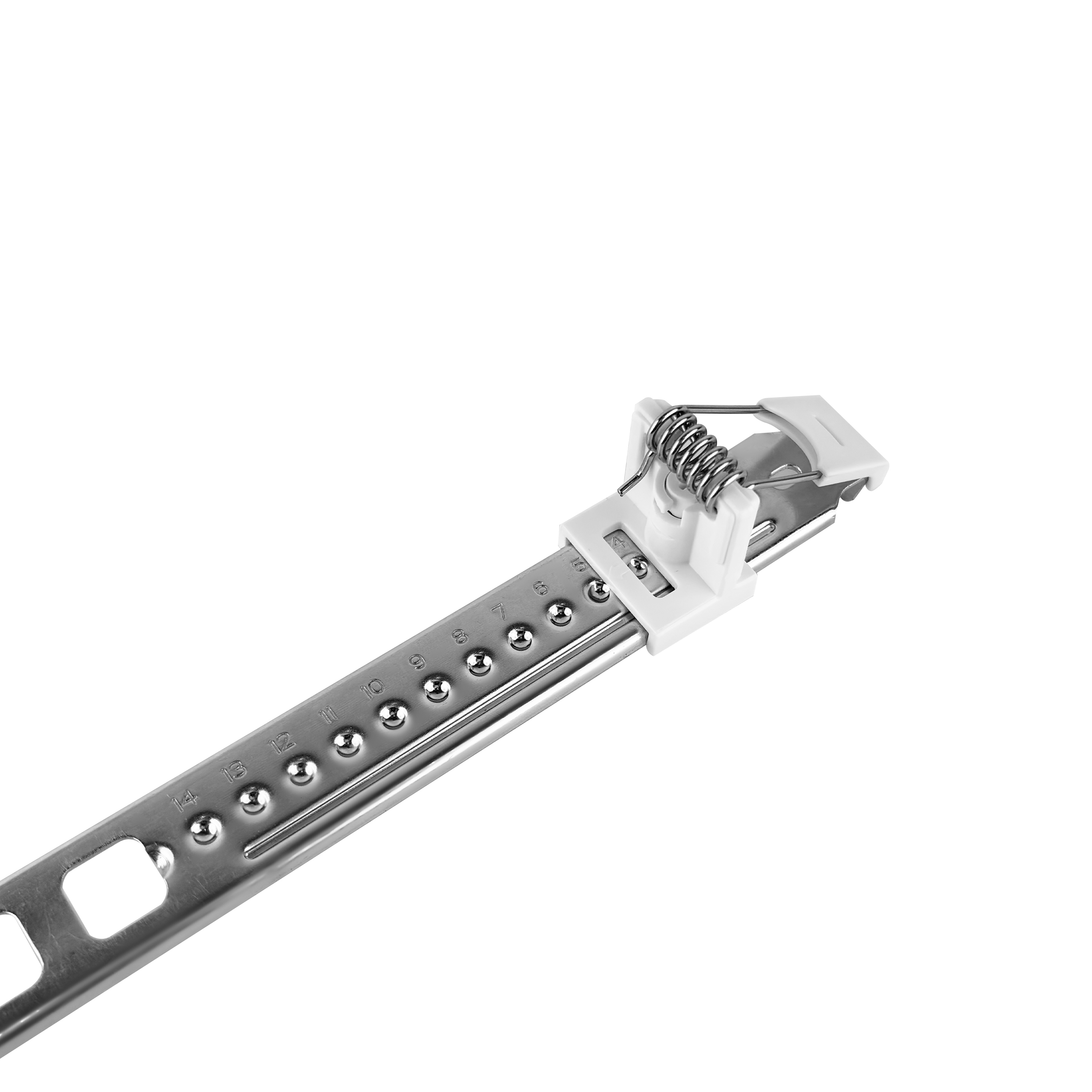

  • Multi Cut-out: molle di montaggio regolabili per fori nel soffitto da 65 mm fino a 260 mm
  • Disponibile in due misure: diametro 200 mm e 300 mm
  • Elevata consistenza cromatica: < 4 SDCM
  • Tipo di protezione: IP44 (lato anteriore)
  • Adatto per cablaggio passante
  • Durata (L80/B50): 50.000 ore (a 25 °C)
Apparecchiatura / Accessori
  • Anelli di copertura aggiuntivi disponibili separatamente in forma rotonda e in diversi colori
  • Cavo di sicurezza per apparecchio incluso
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
  • Gli apparecchi di illuminazione non sono adatti alla copertura con materiale termicamente isolato.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 23 W / 15 W
Tensione nominale 220…240 V
Frequenza di rete 50…60 Hz
Corrente nominale 103 mA
Corrente di innesco 16.8 A
Limit.corrente inrush Th50 48 µs
Num. Max. di lum. su interruttore B16 A 44
Num. Max. di lum. su interruttore C10 A 35
Max. numero di apparecchi per interruttore magnetotermico C16 57
Fattore di potenza λ 0,9
Distorsione armonica totale < 50 %
Classe di sicurezza II
Modalità di funzionamento Integrated LED driver
Dati fotometrici
Flusso luminoso 3200 lm / 3050 lm / 2180 lm / 2050 lm
Efficienza luminosa 140 lm/W / 135 lm/W / 145 lm/W
Temperatura di colore 3000 K / 4000 K
Icona di Verificata con community 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching < 4 sdcm
Nessuno sfarfallio Sì
Metrica dello sfarfallio (flicker) (Pst LM) <1
Metrica dell’effetto stroboscopico (SVM) <0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Ampiezza fascio luminoso 110 °
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
23 W 3000 K 3050 lm 135 lm/W
23 W 4000 K 3200 lm 140 lm/W
15 W 3000 K 2050 lm 140 lm/W
15 W 4000 K 2180 lm 145 lm/W
DIMENSIONI E PESO
Diametro 290,00 mm
Altezza 22,00 mm
Peso prodotto 730,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Polycarbonate (PC)
Test filo incandescente (IEC 60695-2-12) 650 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+40 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite
Grado di protezione IP44/IP20
Indice IK (resistenza agli urti) [PIM] IK03
Dimmerabile No
Montaggio tipo Superficie/Incasso
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Larghezza per il montaggio -
Diametro del foro per il montaggio 65…260 mm
Profondità di incasso 22,0 mm
Orientabile No
Con sorgente luminosa Sì
Replaceable light source No
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 50000 h 1)
Durata L90/B10 @ 25 °C 40000 h
Numero cicli accensione / spegnimento 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 170mA / 110 mA
ECG - Tensione di uscita < 10 %
SENSORE
Tipo di sensore -
ILLUMINAZIONE DI EMERGENZA
Tipo di test funzionamento d'emergenza Nessuno
Potenza in modalità di emergenza -
CERTIFICATI, NORME E DIRETTIVE
Norme CE, ENEC, UKCA, EAC
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
Modulo LED sostituibile non sostituibile
ALTRE CARATTERISTICHE DEL PRODOTTO
Nota a pié pag. utilizzata per prodotto Disponibile da Luglio 2025
Funzione aggiunta MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1), Tripnehyl Phosphate (115-86-6)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854541155 Astuccio
1		 305 mm x 295 mm x 60 mm 899.00 g 5.40 dm³
4099854541162 Cartone di spedizione
8		 509 mm x 321 mm x 322 mm 8026.00 g 52.61 dm³
