DOWNLIGHT UGR19
DL UGR19 PFM DN195 21 W 830 WT IP54
GTIN: 4058075459250
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Buona riduzione dell'abbagliamento (UGR < 19) e angolo di incasso fino a 30° per una piacevole illuminazione da interni
- Installazione semplice e veloce grazie alla scatola di connessione con terminale senza attrezzi a 5 poli
- Luce a basso sfarfallio
- Adatto all'uso in ambienti impolverati e umidi grazie all'alto indice IP
- 5 anni di garanzia
Aree di applicazione
- Adatto per applicazioni da ufficio, in particolare per ambienti di lavoro con schermi di computer
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti compatte
- Ingressi / corridoi
- Bagni, cucine e aree esterne coperte
- Illuminazione generale
Caratteristiche del prodotto
- Materiale della struttura: riflettore in alluminio con finitura a specchio
- Tipo di protezione: IP54 (lato ambiente) / IP20 (lato posteriore)
- Box di connessione con morsetti connettori per connessione senza attrezzi
- Possibile cablaggio passante
- Disponibili versioni di apparecchi con driver DALI-2 predisposto per IoT o tecnologia IoT Zigbee 3.0
Apparecchiatura / Accessori
- Dispositivo di controllo esterno incluso
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 21,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 120 mA |
| Corrente di innesco | 30 A |
| Limit.corrente inrush Th50 | 200 µs |
| Num. Max. di lum. su interruttore B16 A | 120 |
| Num. Max. di lum. su interruttore C10 A | 80 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 120 |
| Fattore di potenza λ | ≥0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | External LED driver |
Dati fotometrici
| Flusso luminoso | 2400 lm |
| Efficienza luminosa | 115 lm/W |
| Temperatura di colore | 3000 K |
| Colore della luce (descrizione) | Bianco caldo |
| Indice di resa cromatica Ra | ≥80 |
| Standard Deviation of Color Matching | ≤5 sdcm |
| Intensità luminosa | - |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | - |
| Metrica dell’effetto stroboscopico (SVM) | - |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Gruppo di sicurezza fotobiologic EN62471 | RG0 |
| Ampiezza fascio luminoso | 65 ° |
| UGR longitudinal | < 19 |
DIMENSIONI E PESO
| Diametro | 220,00 mm |
| Altezza | 82,00 mm |
| Peso prodotto | 900,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+45 °C |
| Temperatura di stoccaggio | -40…+70 °C |
| Tipo di collegamento | Terminale senza vite |
| Grado di protezione | IP54/IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK03 |
| Dimmerabile | No |
| Montaggio tipo | Recessed |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Diametro del foro per il montaggio | 195,0 mm |
| Profondità di incasso | 120 mm |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 70000 h 1) |
| Durata L80/B10 @ 25 °C | 60000 h 1) |
| Durata L90/B10 @ 25 °C | 40000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 700 mA |
| ECG - Tensione di uscita | < 10 % |
| ECG - Lunghezza | 114 mm |
| ECG - Larghezza | 45 mm |
| ECG - Altezza | 28 mm |
| Alimentatore consigliato | OSRAM OTI DALI 50/220-240/1A4 NFC |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, TÜV SÜD, EAC |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | non sostituibile |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Numero di illuminanti inclusi | Not relevant |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075459250 | Astuccio 1 |
262 mm x 108 mm x 266 mm | 1197.00 g | 7.53 dm³ |
| 4058075459267 | Cartone di spedizione 16 |
545 mm x 452 mm x 563 mm | 20749.00 g | 138.69 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
DL UGR19 PFM
DL UGR19 PFM
Informazioni legali
Legal insert DL UGR19 PFM
Legal insert DL UGR19 PFM
Informazioni legali
LSI DL UGR19 PFM
LSI DL UGR19 PFM
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
DL UGR19 PFM
DL UGR19 PFM
Immagine del prodotto: sfondo bianco, diagonale
DL UGR19 PFM 21W
DL UGR19 PFM 21W
Immagine del prodotto: sfondo bianco, verticale
DL UGR19 PFM 21W
DL UGR19 PFM 21W
Disegno del profilo del prodotto con lettere
DL UGR19 PFM 21W
DL UGR19 PFM 21W
Disegno del profilo del prodotto con numeri
DL UGR19 PFM 21W
DL UGR19 PFM 21W
Disegno del profilo del prodotto, fronte, senza dimensioni
DL UGR19 PFM 21W
DL UGR19 PFM 21W
Immagine della confezione, spaziale
Downlight UGR19 DN195 PFM MiCh
Downlight UGR19 DN195 PFM MiCh
Informazioni catalogo 1
UI Downlight UGR19 PFM
UI Downlight UGR19 PFM
Informazioni catalogo 2
UI Downlight UGR19 PFM
UI Downlight UGR19 PFM
Informazioni catalogo 3
UI Downlight UGR19 PFM
UI Downlight UGR19 PFM
Informazioni catalogo 6
UI Downlight UGR19 PFM
UI Downlight UGR19 PFM
File IES (IES)
DL UGR19 DN195 PFM 21W 830 WT IP54
DL UGR19 DN195 PFM 21W 830 WT IP54
File LDT (Eulumdat)
DL UGR19 DN195 PFM 21W 830 WT IP54
DL UGR19 DN195 PFM 21W 830 WT IP54
File ULD (DIALux)
DL UGR19 DN195 PFM 21W-830 WT IP54
DL UGR19 DN195 PFM 21W-830 WT IP54
File ROLF (RELUX)
DL UGR19 DN195 PFM 21W-830
DL UGR19 DN195 PFM 21W-830

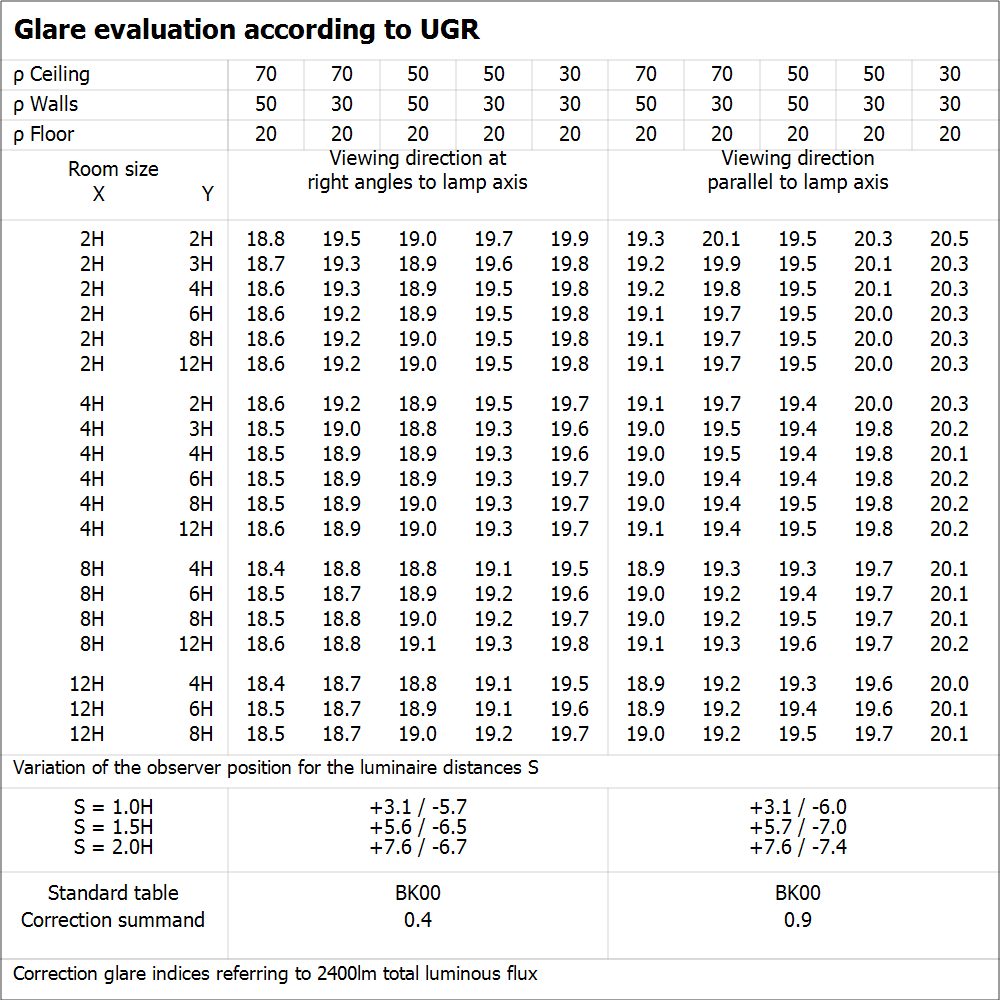

File UGR (tabella UGR)
DL UGR19 DN195 PFM 21W830 WT IP54
DL UGR19 DN195 PFM 21W830 WT IP54

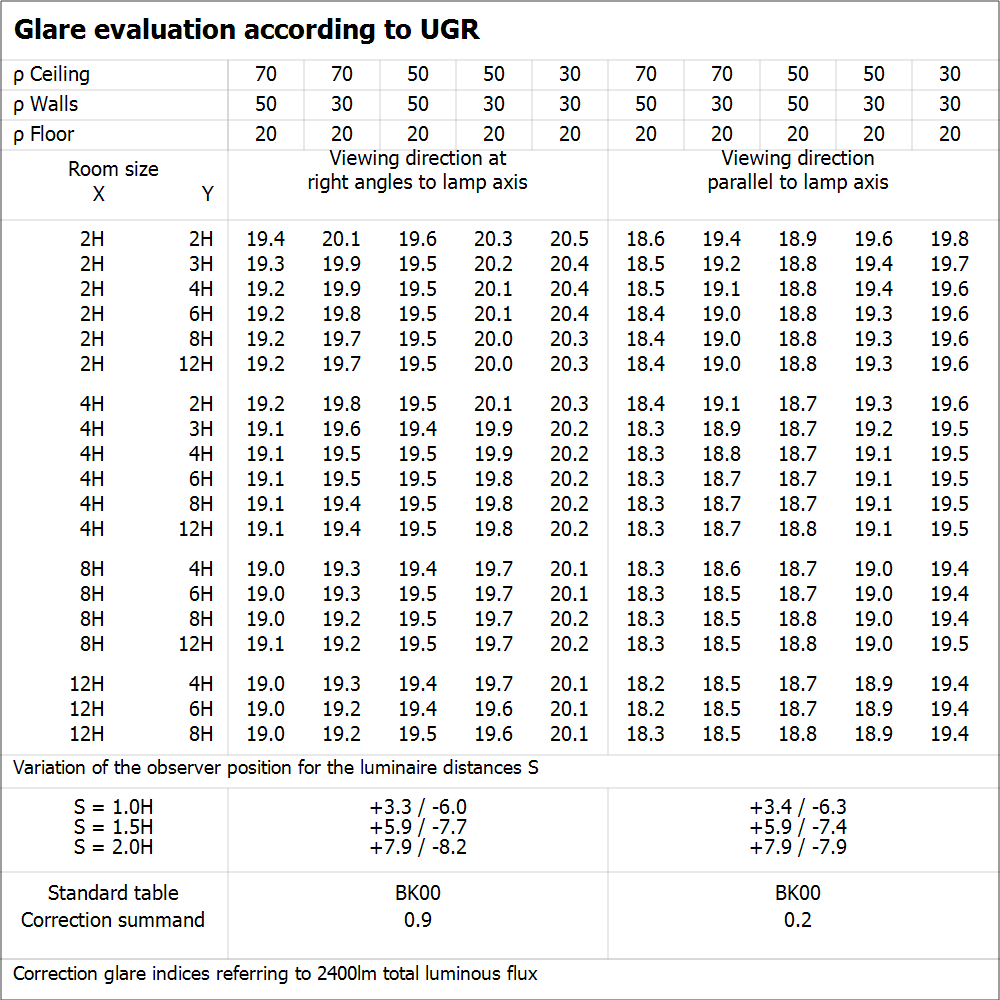

File UGR (tabella UGR)
