STREETLIGHT AREA SMALL RV20ST
SL AREA SPD SM V 30W 730 RV20ST GY
GTIN: 4099854030291
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Design funzionale ed essenziale
- Manutenzione e costi di esercizio ridotti grazie alla lunga durata dei LED
- 5 anni di garanzia
Aree di applicazione
- Uso esterno (IP66)
- Strade di classe M, C e P sec. alla EN 13201
- Parcheggi
- Illuminazione di grandi superfici
Caratteristiche del prodotto
- Distribuzioni della luce ottimizzate per strade di larghezza simile all'altezza del palo
- Adattatore incluso, adatto per pali di diametro 48…60 mm
- Adattatore regolabile per installazione sia laterale che in cima al palo
- Regolazione dell'angolo di inclinazione di +/- 30° senza aprire l'alloggiamento
- Elevata efficienza luminosa: fino a 135 lm/W
- Temperatura di esercizio: -30…50 °C
- Elevata protezione da sovratensioni: fino a 10 kV (L/N-PE)
DATI ELETTRICI
| Potenza nominale | 30,00 W |
| Tensione nominale | 100…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 135,000 mA |
| Corrente di innesco | 8,9 A |
| Limit.corrente inrush Th50 | 100 µs |
| Num. Max. di lum. su interruttore B16 A | 88 |
| Num. Max. di lum. su interruttore C10 A | 55 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 40 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | I |
| Resistenza ai transitori (L/N) | 10 kV |
| Resistenza ai transitori (L/N- terra) | 10 kV |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 3900 lm |
| Efficienza luminosa | 130 lm/W |
| Temperatura di colore | 3000 K |
| Colore della luce (descrizione) | Bianco caldo |
| Indice di resa cromatica Ra | 70 |
| Standard Deviation of Color Matching | < 5 sdcm |
| Nessuno sfarfallio | Sì |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Gruppo di sicurezza fotobiologic EN62471 | RG1 |
| Ampiezza fascio luminoso | 58° x 160° |
DIMENSIONI E PESO
| Lunghezza | 448,00 mm |
| Altezza | 73,00 mm |
| Larghezza | 172,00 mm |
| Peso prodotto | 1450,00 g |
| Lunghezza del cavo | 500 mm |
MATERIALE & COLORI
| Colore del prodotto | Grigio |
| Colore della struttura | Grigio |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato (PC) |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -30…+50 °C |
| Temperatura di stoccaggio | -30…+80 °C |
| Tipo di collegamento | Cavo, 3-poli |
| Grado di protezione | IP66 |
| Indice IK (resistenza agli urti) [PIM] | IK08 |
| Dimmerabile | No |
| Montaggio tipo | Ingresso laterale | parte superiore del palo |
| Posizione di montaggio | Polo |
| Ambiente applicativo | Outdoor |
| Orientabile | Sì |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 88000 h 1) |
| Durata L90/B10 @ 25 °C | 44000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 160 mA |
| ECG - Tensione di uscita | < 5 % |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, REACH, RoHS, ENEC |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854030291 | Astuccio 1 |
368 mm x 117 mm x 170 mm | 1793.00 g | 7.32 dm³ |
| 4099854030307 | Cartone di spedizione 4 |
493 mm x 211 mm x 347 mm | 7172.00 g | 36.10 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
UI SL AREA V
UI SL AREA V
Informazioni legali
Legal Insert SL AREA SPD
Legal Insert SL AREA SPD
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
SL AREA
SL AREA
Dichiarazioni di conformità
CE Declaration SL AREA
CE Declaration SL AREA
Certificati
ENEC Certificate SL AREA
ENEC Certificate SL AREA

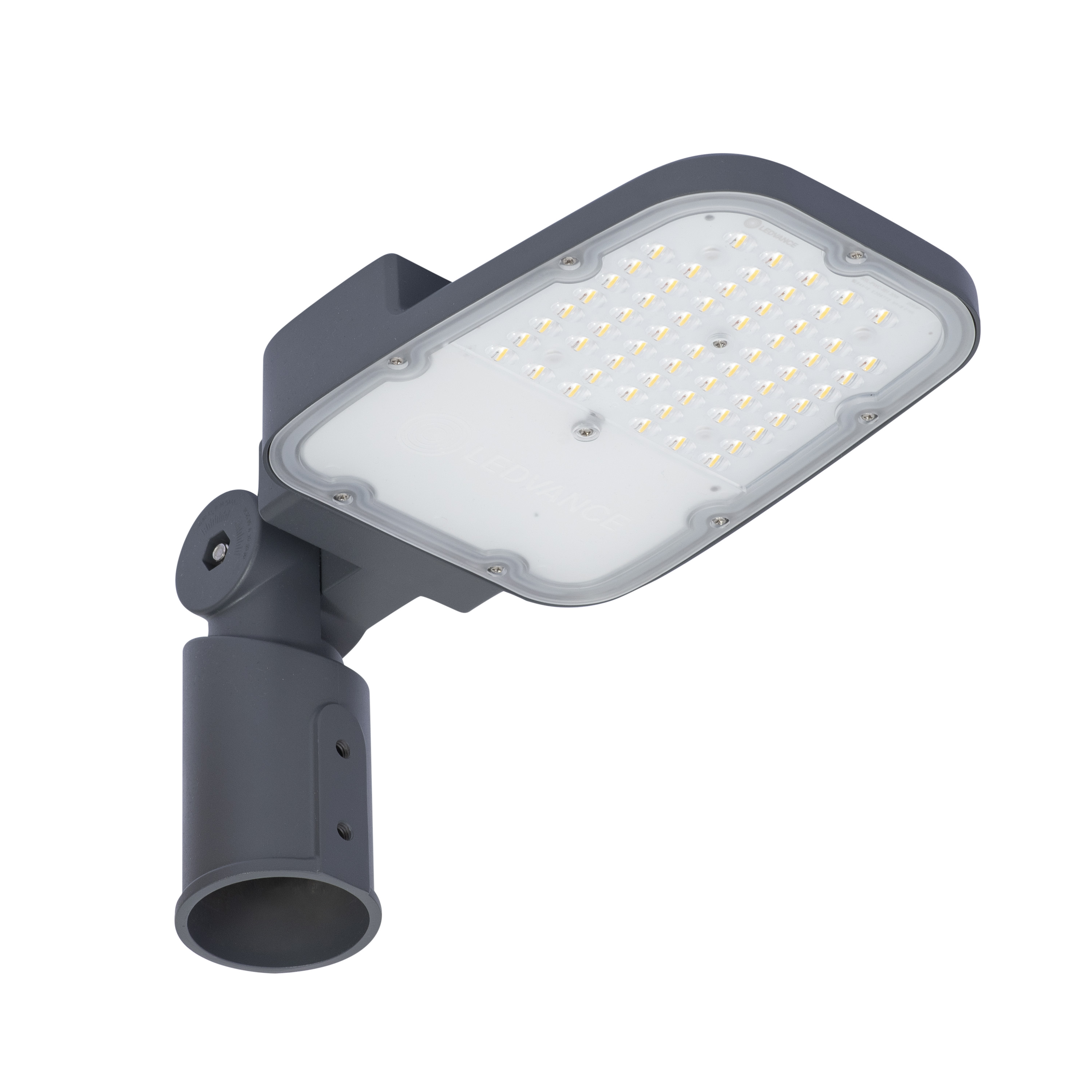

Immagine del prodotto: sfondo bianco, diagonale
SL AREA 30W
SL AREA 30W

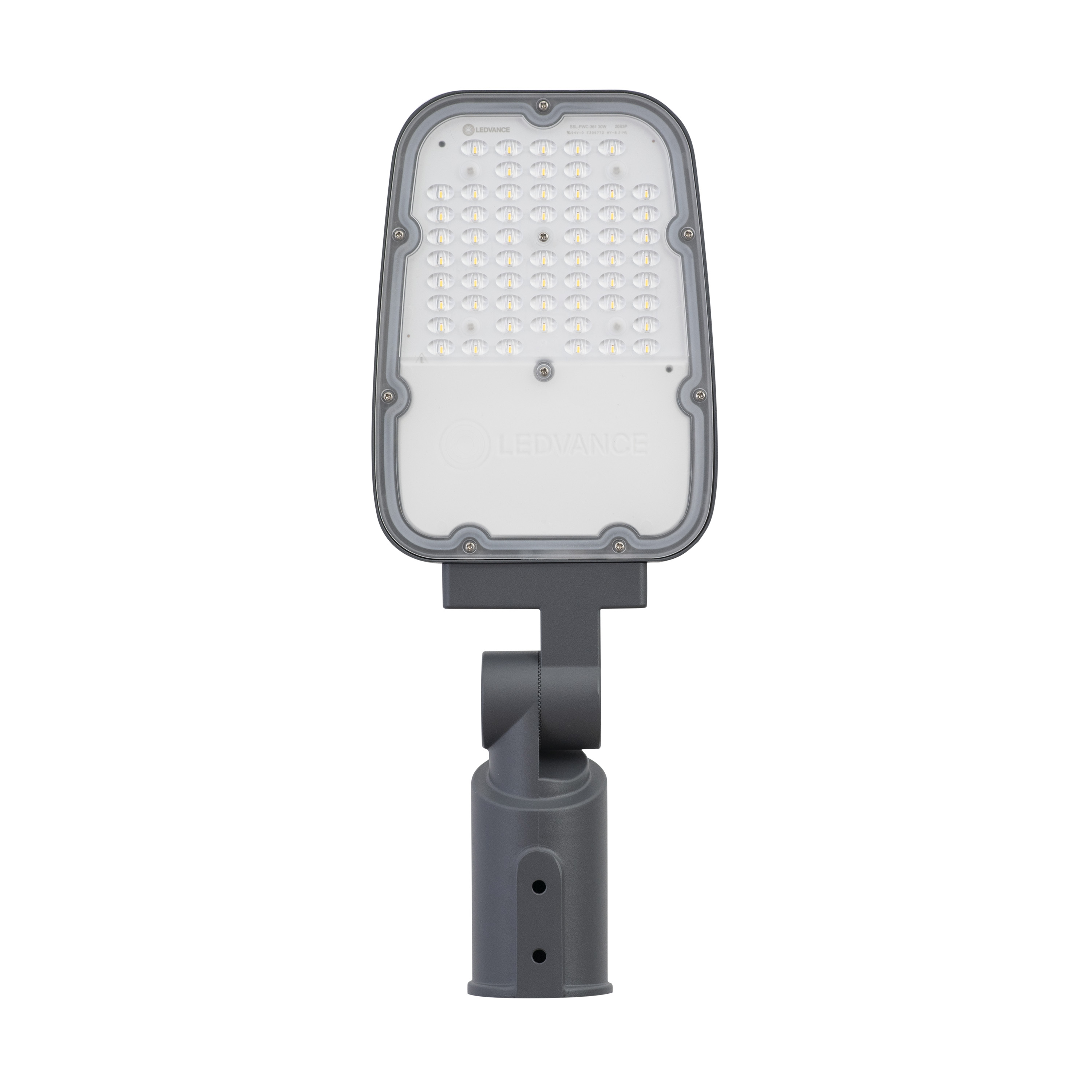

Immagine del prodotto: sfondo bianco, verticale
SL AREA 30W
SL AREA 30W

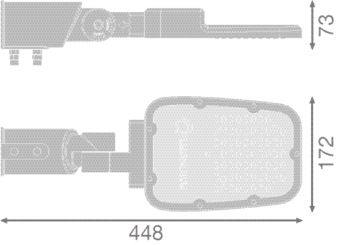

Disegno del profilo del prodotto con lettere
SL AREA 30W
SL AREA 30W

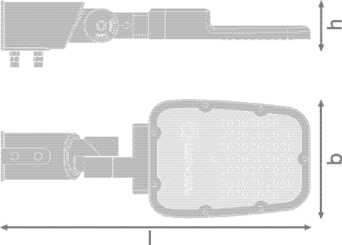

Disegno del profilo del prodotto con numeri
SL AREA 30W
SL AREA 30W

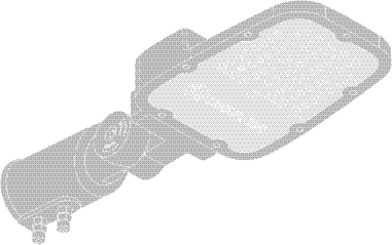

Disegno del profilo del prodotto - tecnica
