LB FLEX 1200 P 42W 840 OV

LOW BAY FLEX 1200

GTIN: 4099854163838 Astuccio / 1 Mostra tutti i pacchetti

Scarica hoja de datos

Garanzia di 5 anni

Strumenti

Strumento di calcolo rapido della luce
Il modo rapido per pianificare progetti di illuminazione

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto

Economico grazie all'elevata efficienza luminosa fino a 155 lm/W
Installazione facile e veloce grazie alla scatola di collegamento senza attrezzi con terminali a 5 e 7 poli
Design moderno e robusto
5 anni di garanzia

Aree di applicazione

Sostituzione per apparecchi con lampade a vapori di mercurio o ad alogenuri metallici
Magazzini
Padiglioni logistici
Ideale per aree industriali e di stoccaggio
Discount, supermercati
Padiglioni sportivi
Impianti sportivi al coperto

Caratteristiche del prodotto

Diverso flusso luminoso e angolo del fascio per altezze di montaggio da ~ 4 m a ~ 10 m in 4000 K
Cavo di cablaggio passante già installato
Lunga durata (L80/B10): fino a 100.000 ore
Elevata consistenza del colore: ≤ 3 SDCM

Apparecchiatura / Accessori

Kit di sospensione, copertura resistente agli urti di un pallone e kit di montaggio ad angolazione disponibili come accessori separati

Riferimenti / Collegamenti

Per la garanzia consulta www.ledvance.it/garanzia

DATI ELETTRICI

Potenza nominale	42 W
Tensione nominale	220…240 V
Frequenza di rete	50…60 Hz
Corrente nominale	190 mA
Corrente di innesco	31.31 A
Limit.corrente inrush T_h50	282 µs
Num. Max. di lum. su interruttore B16 A	18
Num. Max. di lum. su interruttore C10 A	30
Max. numero di apparecchi per interruttore magnetotermico C16	30
Fattore di potenza λ	≥0,90
Distorsione armonica totale	≤ 20 %
Classe di sicurezza	I
Modalità di funzionamento	Electronic control gear (ECG)

Dati fotometrici

Flusso luminoso	6510 lm
Efficienza luminosa	155 lm/W
Temperatura di colore	4000 K
Colore della luce (descrizione)	Bianco freddo
Indice di resa cromatica Ra	≥80
Standard Deviation of Color Matching	< 3 sdcm
Nessuno sfarfallio	Sì
Gruppo di sicurezza fotobiologic EN62778	RG1
Gruppo di sicurezza fotobiologic EN62471	RG1
Ampiezza fascio luminoso	40 ° x 90 °

DIMENSIONI E PESO

Lunghezza	1236,00 mm
Altezza	65,00 mm
Larghezza	115,00 mm
Peso prodotto	3400,00 g

MATERIALE & COLORI

Colore del prodotto	Bianco
Colore della struttura	Bianco
Materiale del corpo	Steel
Materiale della copertura	Polycarbonate (PC)
Materiale superficie che emette la luce	Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12)	650 °C
Contenuto di mercurio nella lampada	0.0 mg

APPLICAZIONE & INSTALLAZIONE

Temperatura ambiente	-25…+50 °C
Temperatura di stoccaggio	-20…+80 °C
Tipo di collegamento	Terminali, 5 poli
Grado di protezione	IP23
Indice IK (resistenza agli urti) [PIM]	IK08
Dimmerabile	No
Montaggio tipo	L SUPERFICIE \| SOSPESA
Posizione di montaggio	Soffitto
Ambiente applicativo	IndoorIndoor
Orientabile	No
Con sorgente luminosa	Sì
Replaceable light source	No

Durata

Durata L70/B50 @ 25 °C	100000 h ¹⁾
Durata L80/B10 @ 25 °C	100000 h ¹⁾
Durata L90/B10 @ 25 °C	83000 h
Numero cicli accensione / spegnimento	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

ALIMENTATORE

Corrente di uscita	370 mA
ECG - Tensione di uscita	< 10 %

SENSORE

Tipo di sensore

CERTIFICATI, NORME E DIRETTIVE

Norme	CE, CB, ENEC, TÜV SÜD, EAC, UKCA, EPD
Temperatura di superficie limitata	No
Resistenza agli urti di un pallone	No
EPD	LEDV-00020-V01.01-EN
Modulo LED sostituibile	non sostituibile

SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI

Quantità di metalli preziosi	Contiene almeno 10 mg
Quantità di terre rare	Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio	80 % ¹⁾
Percentuale minima di contenuto riciclato nel prodotto	0 % ¹⁾
Riciclabilità del prodotto	Imballaggio in gran parte riciclabile ¹⁾
Riciclabilità dell'imballaggio	Prodotto in gran parte riciclabile ¹⁾
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa	No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa	Sì
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa	Lead (7439-92-1)

¹⁾ Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)

Codice prodotto	Unità di imballo (Pezzi/unità)	Dimensioni (lunghezza x profondità x altezza)	Peso lordo	Volume
4099854163838	Astuccio 1	106 mm x 1,282 mm x 154 mm	3788.00 g	20.93 dm³
4099854163845	Cartone di spedizione 3	1,312 mm x 488 mm x 143 mm	13463.00 g	91.56 dm³

Istruzioni per l'uso / istruzioni di sicurezza
UI Lowbay Flex

PDF (6.19 MB)

Informazioni legali
Legal Insert LB FLEX

PDF (595.54 KB)

Informazioni legali
LS Insert LB FLEX DALI

PDF (2.69 MB)

Informazioni legali
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Dichiarazioni di conformità
LB FLEX

PDF (283.75 KB)

EPD
EPD EN LOW BAY FLEX

PDF (682.28 KB)

Immagine del prodotto: sfondo bianco, diagonale
LOW BAY FLEX 1200

JPG (992.19 KB)

Immagine del prodotto: sfondo bianco, diagonale
LB FLEX 1200

PNG (2.22 MB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LOW BAY FLEX 1200

JPG (972.79 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LOW BAY FLEX 1200

JPG (887.02 KB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LB FLEX 1500 Endcap open

PNG (4.78 MB)

Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LB FLEX 1500 Endcap closed

PNG (4.39 MB)

Immagine del prodotto: sfondo bianco, orizzontale
LB FLEX 1200

PNG (664.95 KB)

Immagine del prodotto: sfondo bianco, verticale
LOW BAY FLEX 1200

JPG (971.88 KB)

Immagine del prodotto: sfondo bianco, verticale
LOW BAY FLEX 1200

JPG (1.38 MB)

Disegno del profilo del prodotto con lettere
LOW BAY FLEX 1200

SVG (383.82 KB)

Disegno del profilo del prodotto con numeri
LOW BAY FLEX 1200

SVG (389.54 KB)

Disegno del profilo del prodotto - tecnica
LOW BAY FLEX 1200

SVG (379.4 KB)

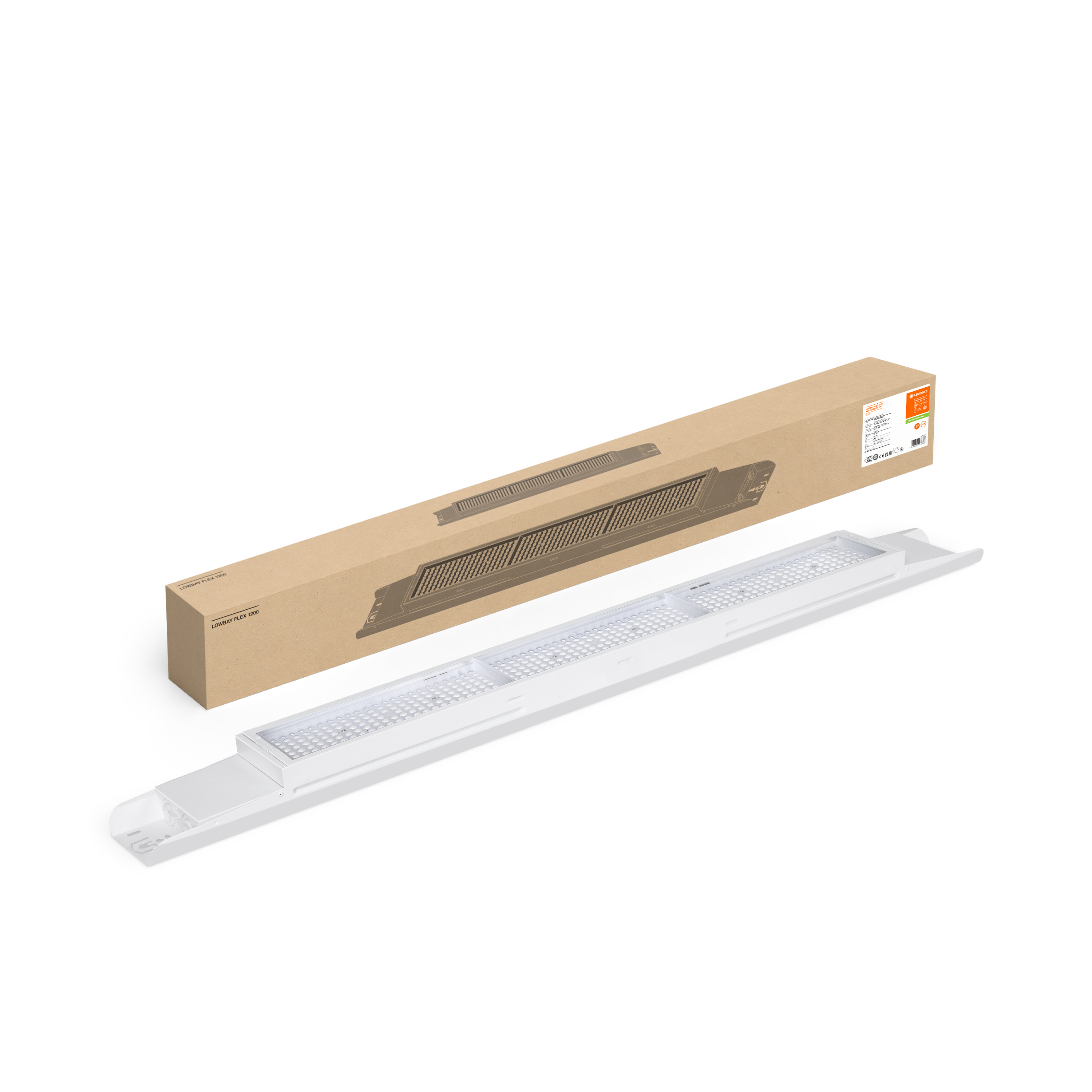

Scatto combinato = Scatto Product Beauty + immagine della confezione
LB FLEX 1200 P 42W 840 OV

JPG (920.92 KB)

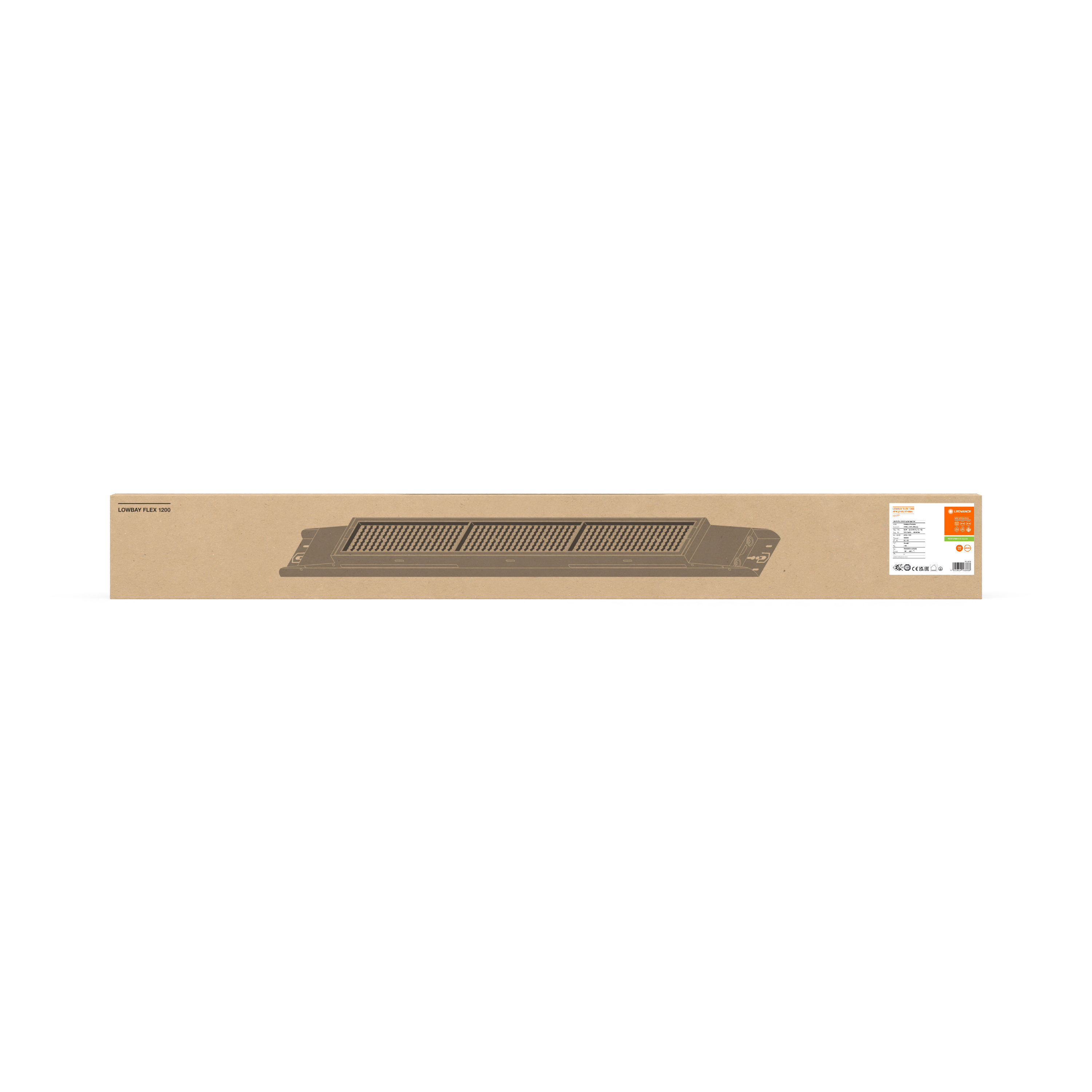

Immagine della confezione, frontale
LB FLEX 1200 P 42W 840 OV

JPG (760.76 KB)

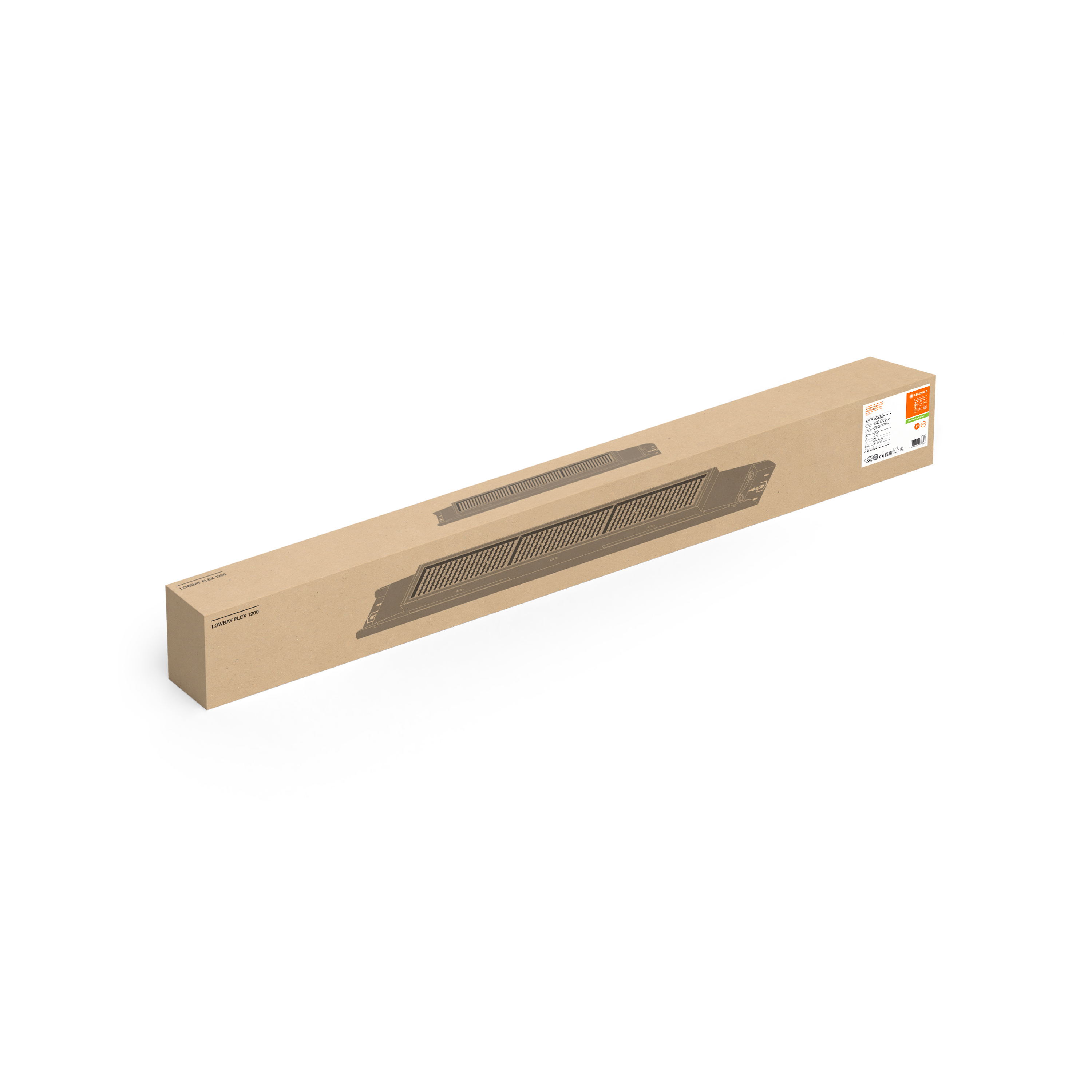

Immagine della confezione, spaziale
