DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Estremamente versatile grazie al CCT selezionabile e agli step di potenza (Multi Color/Multi Lumen) sul driver
  • Elevata consistenza del colore con SDCM 3
  • Connessione senza l'ausilio di attrezzi grazie al pulsante del connettore
  • Montaggio dell'apparecchio senza utensili
Aree di applicazione
  • Impianti igienici
  • Bagni (IP44)
  • Sostituzione diretta di apparecchi di illuminazione con lampade a incandescenza o fluorescenti
Caratteristiche del prodotto
  • Apparecchio da parete a luce diretta
  • Interruttore manuale di accensione/spegnimento sull'alloggiamento metallico
  • Tipo di protezione: IP44
  • Resistenza agli impatti: IK03
  • Corpo in metallo verniciato bianco (tipo RAL: 9003)
  • Possibile cablaggio passante
  • Durata (L80/B10): fino a 75.000 h (a 25 °C)
  • Materiale del diffusore e del tappo terminale: Policarbonato (PC)
  • Lunghezza apparecchio: 560 mm
  • Elevata efficacia luminosa: fino a 130 lm/W
Apparecchiatura / Accessori
  • Viti e tasselli di montaggio inclusi
  • Terminali cromati disponibili separatamente per un miglioramento visivo
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
  • Prodotto in classe di protezione I. Tutte le parti metalliche dell'involucro elettricamente conduttive che possono assorbire tensione durante il funzionamento o durante la manutenzione in caso di guasto devono essere collegate in modo continuo al conduttore di protezione di terra.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 11 W / 8 W / 6 W
Tensione nominale 220…240 V
Frequenza di rete 50…60 Hz
Corrente nominale 290…210…150 mA
Corrente di innesco 12 A
Limit.corrente inrush Th50 120 µs
Num. Max. di lum. su interruttore B16 A 52
Num. Max. di lum. su interruttore C10 A 39
Max. numero di apparecchi per interruttore magnetotermico C16 62
Fattore di potenza λ > 0,90
Distorsione armonica totale < 30 %
Classe di sicurezza I
Modalità di funzionamento Integrated LED driver
Dati fotometrici
Flusso luminoso 1430 lm / 1040 lm / 780 lm 1)
Efficienza luminosa 130 lm/W 2)
Temperatura di colore 3000 K / 4000 K
Colore della luce (descrizione) Bianco caldo, Bianco freddo
Indice di resa cromatica Ra > 80
Standard Deviation of Color Matching < 3 sdcm
Nessuno sfarfallio
Metrica dello sfarfallio (flicker) (Pst LM) < 1
Metrica dell’effetto stroboscopico (SVM) < 0.4
Gruppo di sicurezza fotobiologic EN62778 RG0
Gruppo di sicurezza fotobiologic EN62471 RG0
Ampiezza fascio luminoso 120 °
1) 1320 lm / 960 lm / 720 lm @3000K
2) 120 lm/W a 3000K

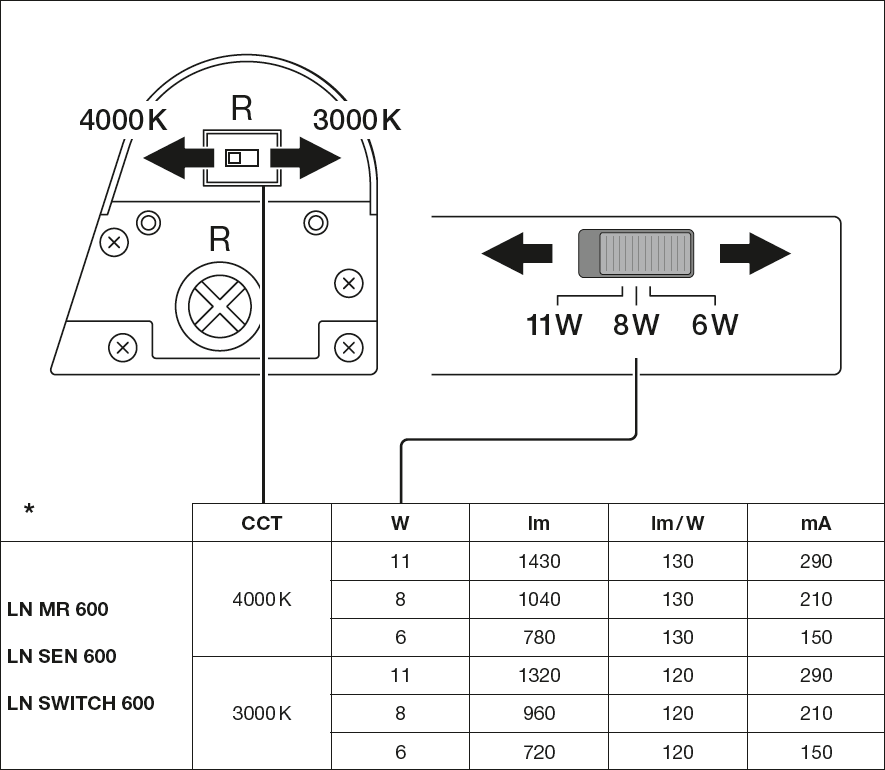

Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
11 W 4000 K 1430 lm 130 lm/W
11 W 3000 K 1320 lm 120 lm/W
8 W 4000 K 1040 lm 130 lm/W
8 W 3000 K 960 lm 120 lm/W
6 W 4000 K 780 lm 130 lm/W
6 W 3000 K 720 lm 120 lm/W
DIMENSIONI E PESO
Lunghezza 561,00 mm
Altezza 82,00 mm
Larghezza 82,00 mm
Peso prodotto 800,00 g
MATERIALE & COLORI
Colore del prodotto Bianco
Colore della struttura Bianco
Materiale del corpo Aluminum
Materiale della copertura Polycarbonate (PC)
Materiale superficie che emette la luce Policarbonato (PC)
Test filo incandescente (IEC 60695-2-12) 750 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+45 °C
Temperatura di stoccaggio -20…+80 °C

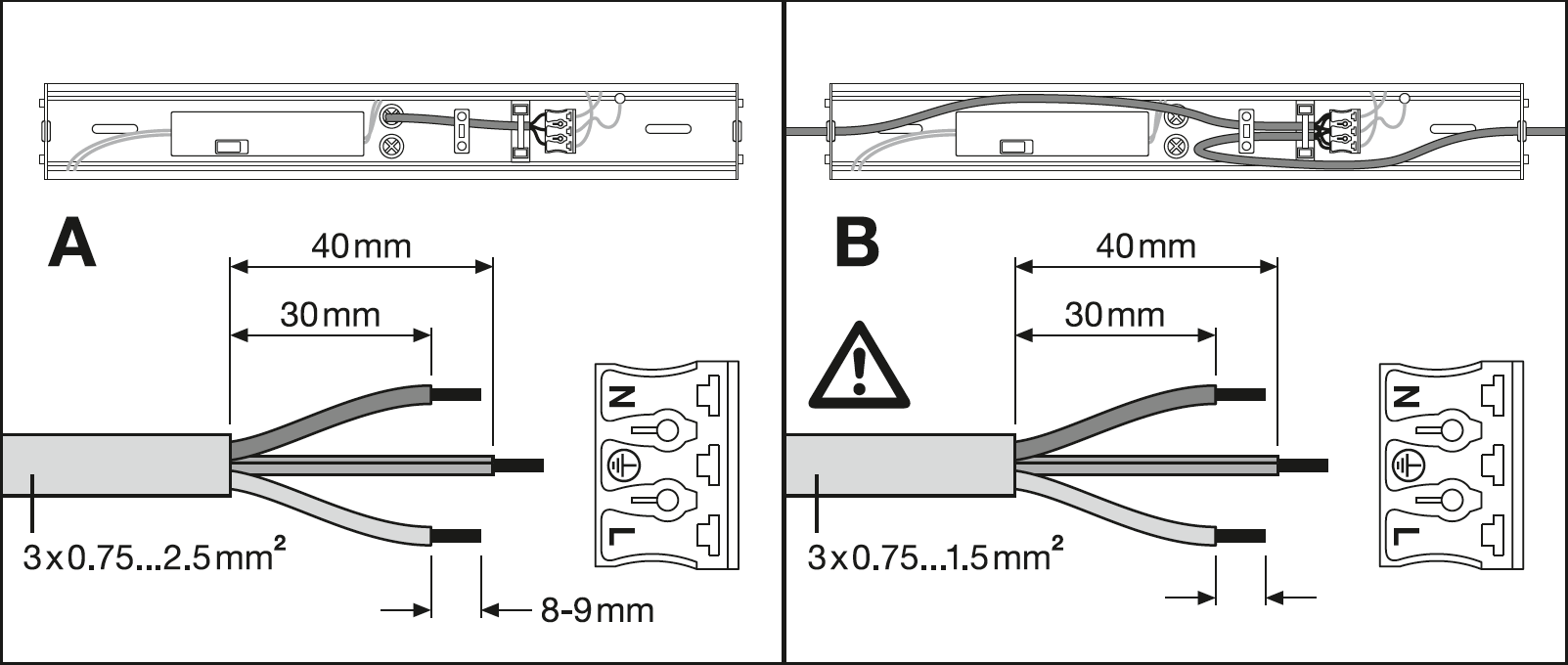

Tipo di collegamento Terminale senza viti, 3 poli (L, N, PE)
Grado di protezione IP44
Indice IK (resistenza agli urti) [PIM] IK03
Dimmerabile No
Montaggio tipo Surface
Posizione di montaggio Parete
Ambiente applicativo IndoorIndoor
Lunghezza per il montaggio -
Orientabile No
Con sorgente luminosa
Replaceable light source No
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 75000 h 1)
Durata L90/B10 @ 25 °C 50000 h
Numero cicli accensione / spegnimento 50000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 290…210…150 mA
ECG - Tensione di uscita < 30 %
SENSORE
Tipo di sensore -
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, UKCA, EAC, EPD
Temperatura di superficie limitata
Resistenza agli urti di un pallone No
EPD LEDV-00044-V01.01-EN
ALTRE CARATTERISTICHE DEL PRODOTTO
Funzione aggiunta MULTI SELECT
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa Lead (7439-92-1)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854401831 Astuccio
1
92 mm x 577 mm x 92 mm 880.00 g 4.88 dm³
4099854401848 Cartone di spedizione
6
602 mm x 202 mm x 309 mm 5870.00 g 37.58 dm³
Immagine del prodotto Nome del prodotto EAN
LN MR END CAPS CR 4058075849440
Istruzioni per l'uso / istruzioni di sicurezza
LINEAR MIRROR

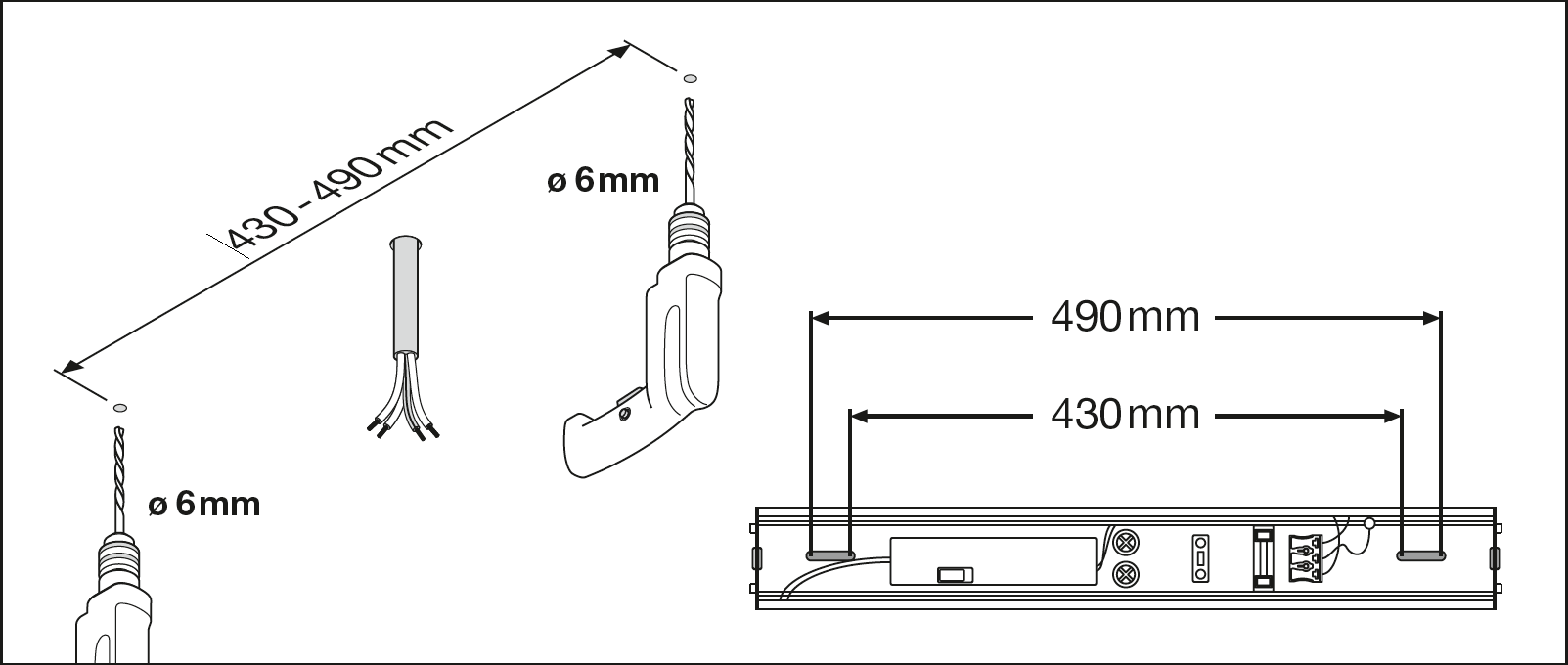

Informazioni tecniche aggiuntive
LN MR 600
Informazioni legali
Safety Insert G11205497
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informazioni legali
LN MR SENSOR_SWITCH
Dichiarazioni di conformità
LN MR
Certificati
ENEC LN MR
EPD
EPD EN LINEAR MR

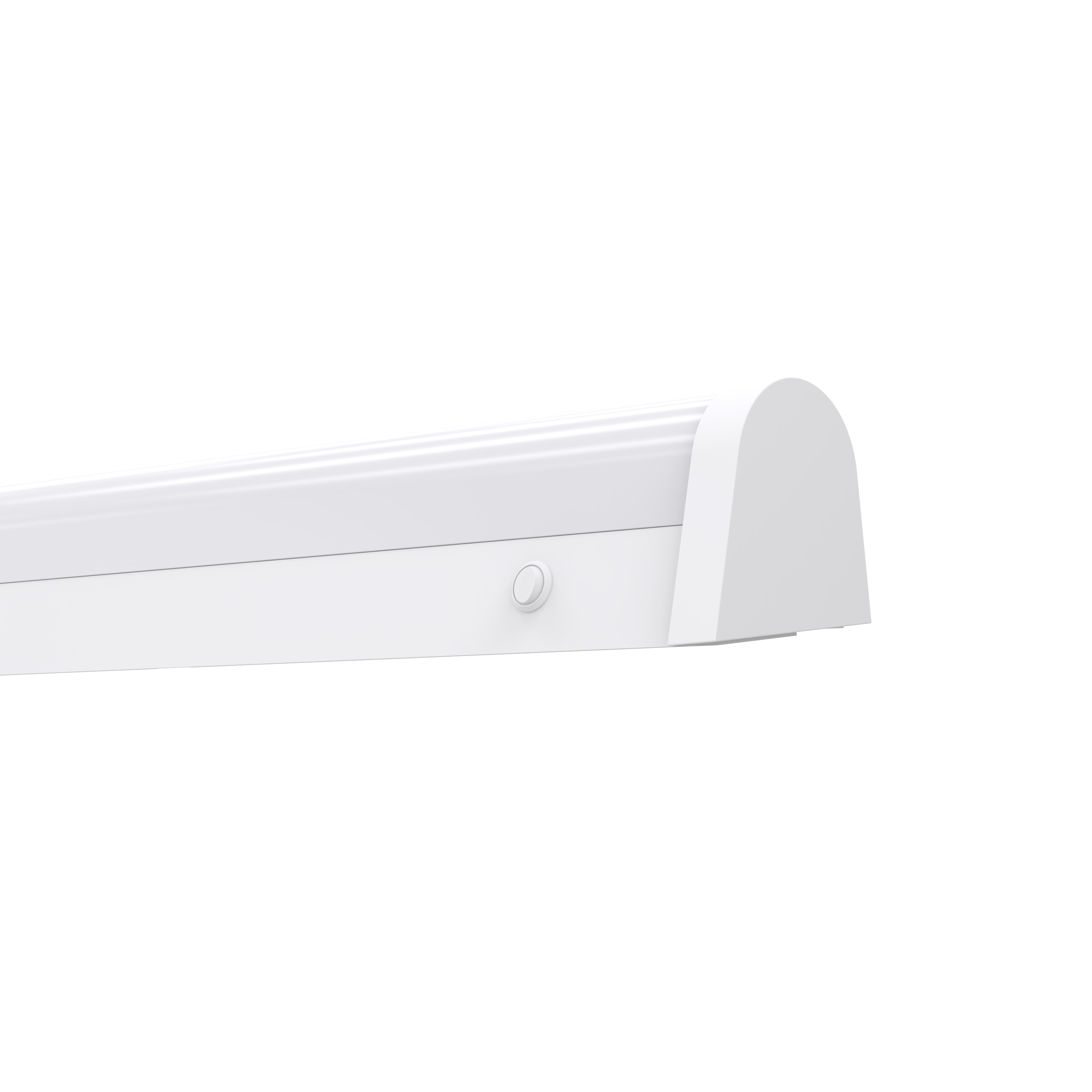

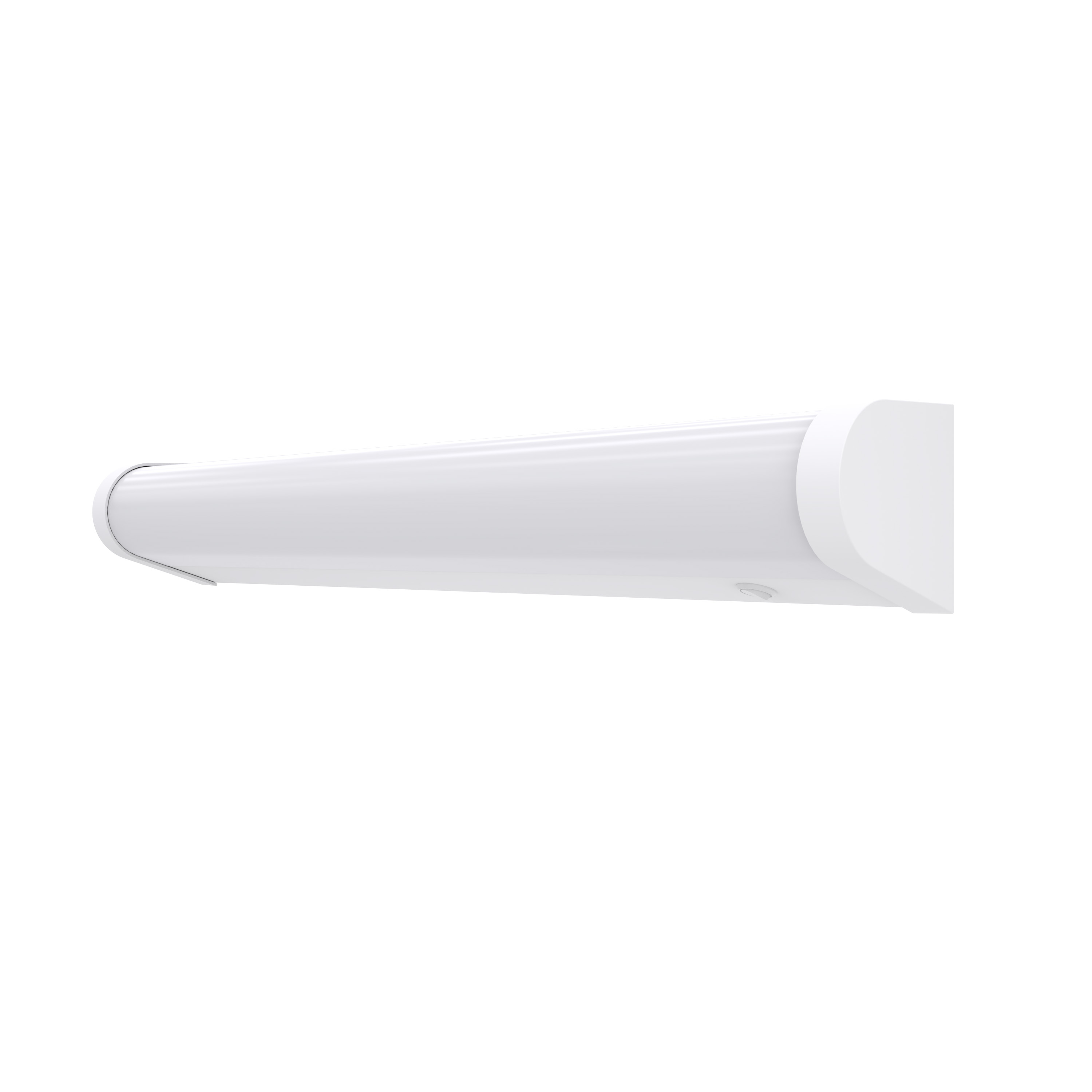

Immagine del prodotto: sfondo bianco, diagonale
LN MR SWITCH

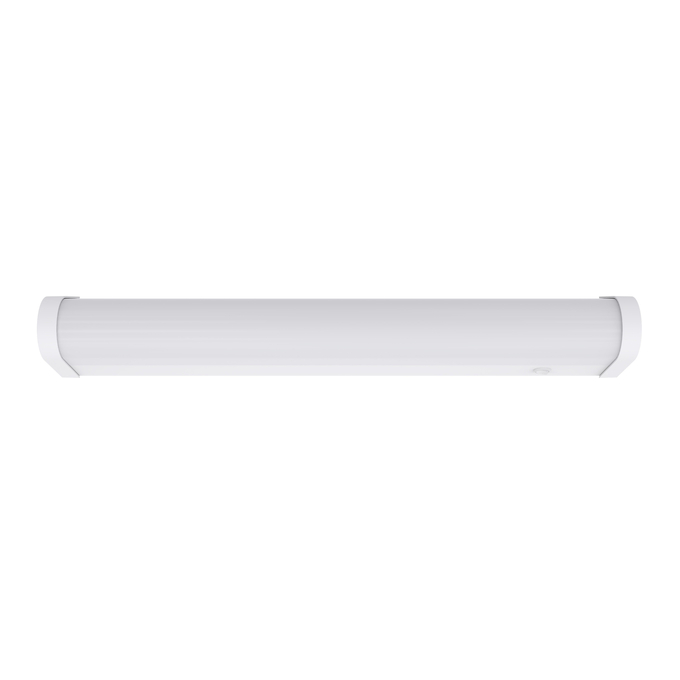

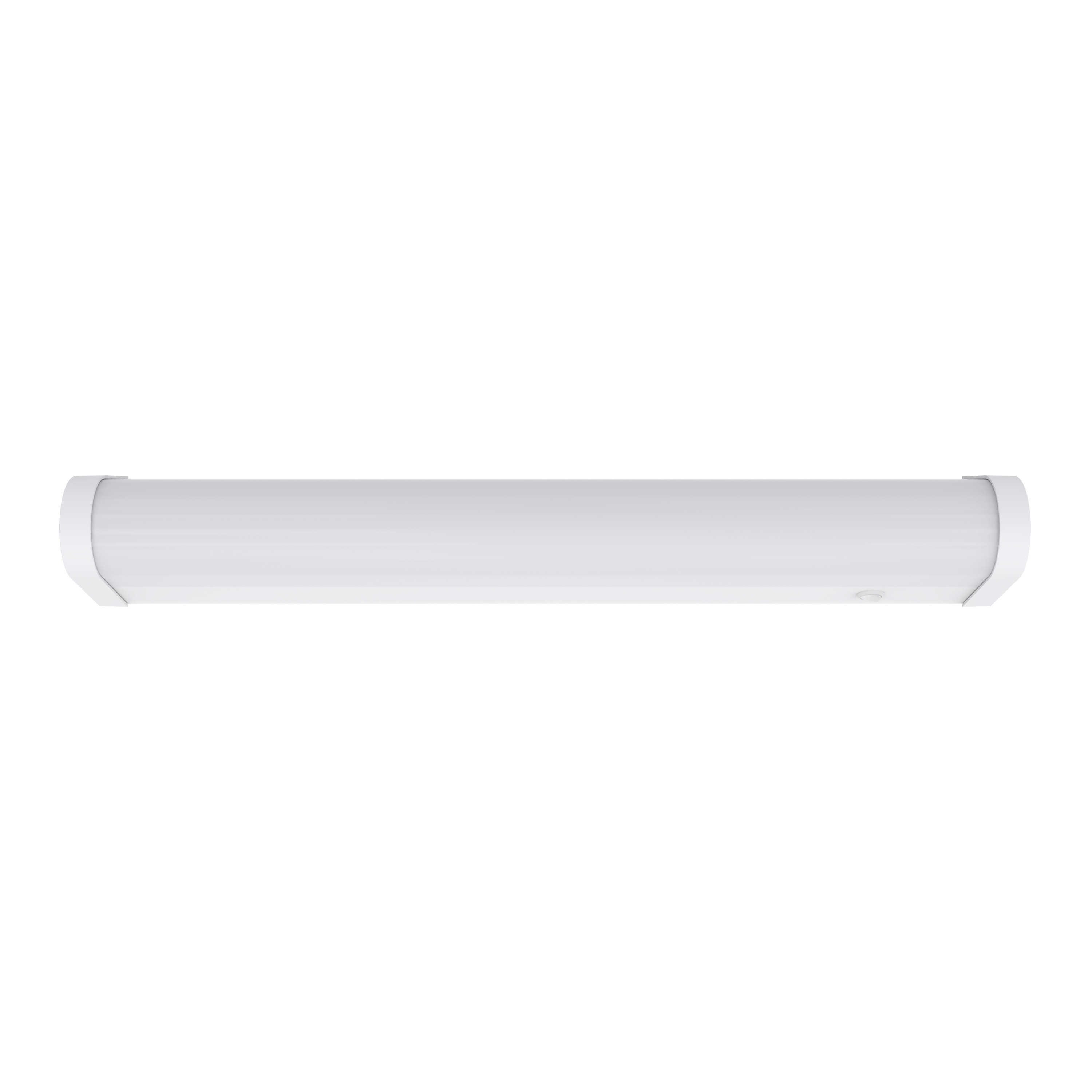

Immagine del prodotto: sfondo bianco, orizzontale
LN MR SWITCH
Immagine del prodotto: sfondo bianco, verticale
LN MR SWITCH

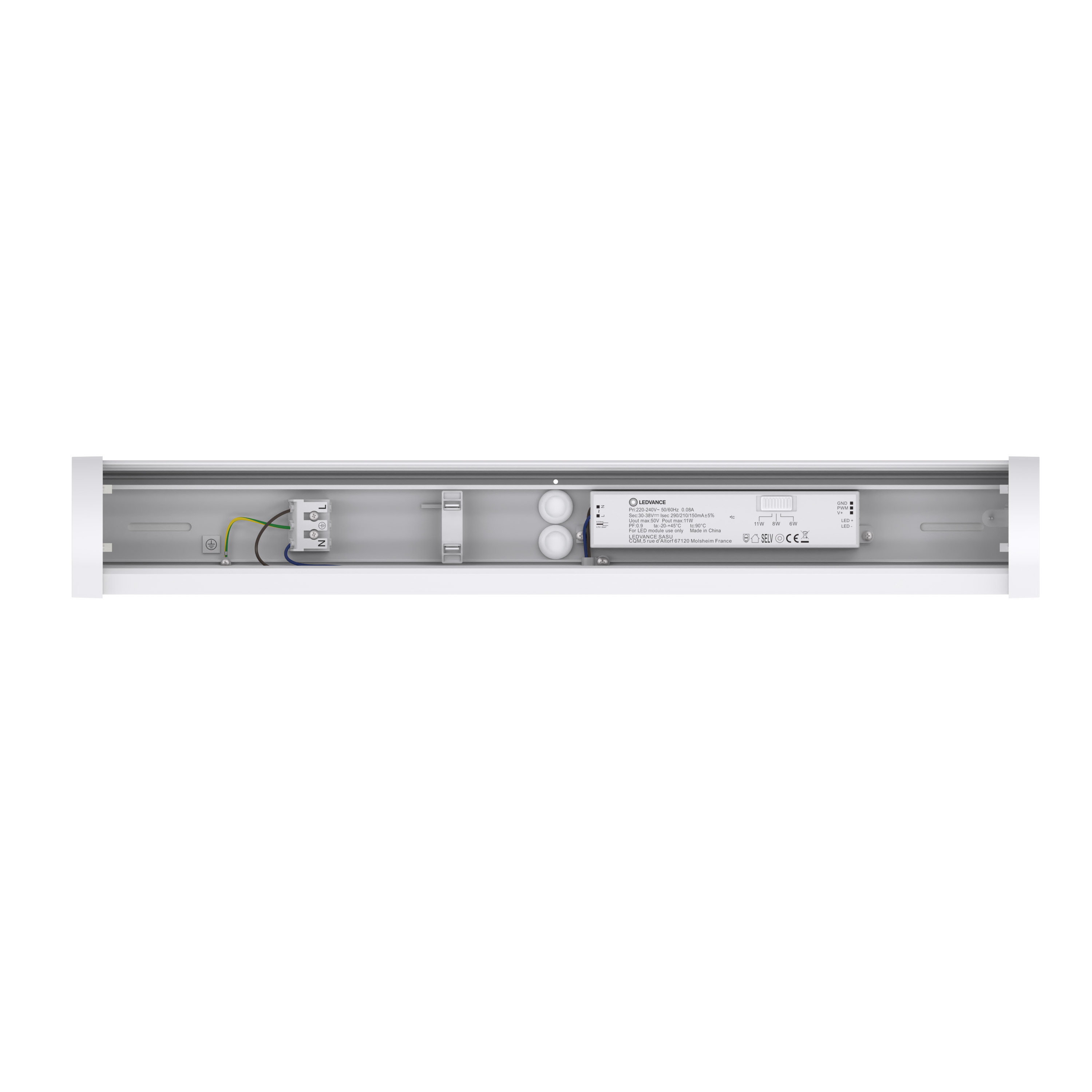

Immagine del prodotto: sfondo bianco, vista interna
LN MR
Disegno del profilo del prodotto con lettere
LINEAR MIRROR
Disegno del profilo del prodotto con numeri
LINEAR MIRROR
Disegno del profilo del prodotto - tecnica
LINEAR MIRROR

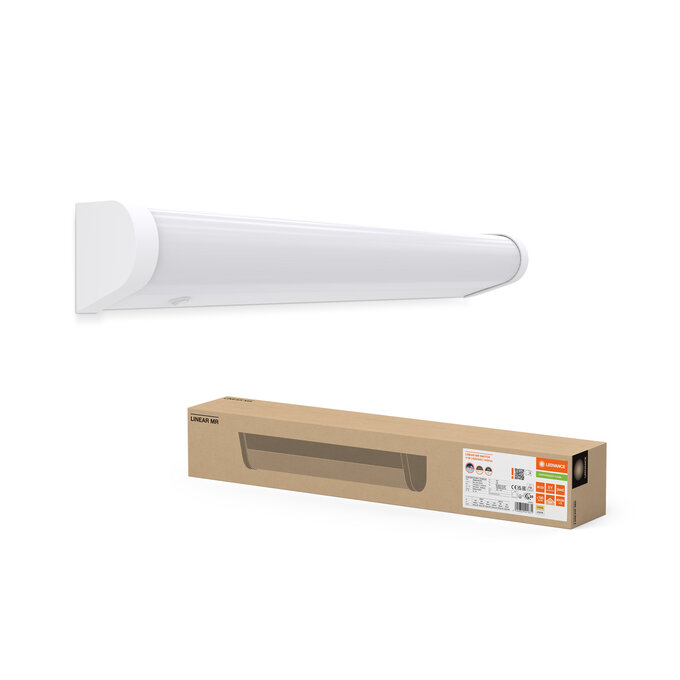

Scatto combinato = Scatto Product Beauty + immagine della confezione
