LINEAR COMPACT BATTEN
LN COMP Batten 1200 20 W 3000 K
GTIN: 4058075099739
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Dimensioni compatte
- Richiesto uno spazio ridotto grazie alle dimensioni compatte
- Connessione continua senza cavi visibili quando è connesso al Linear Compact High Output
- Flusso luminoso elevato fino a 2500 lm
- Applicazione flessibile grazie alle diverse lunghezze disponibili da 600 mm a 1500 mm
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- 5 anni di garanzia
Aree di applicazione
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
- Applicazioni in interni
- Corridoi, ingressi, scale, soggiorni, seminterrati
- Illuminazione d'accento
- Aree pubbliche
- Illuminazione di gole
- Da integrare negli scaffali, nei mobili o da installare come sottopensile
- Luce lineare continua
Caratteristiche del prodotto
- Sostituzione per apparecchi tradizionali T8
- Cablaggio sul lato posteriore dell'apparecchio
- Coperchi semitrasparenti
- Può essere connesso all'inizio di una linea di luce con l'apparecchio Linear Compact High Output
- Disponibili versioni con flusso luminoso di 1000…2500 lm
- 3 diverse lunghezze disponibili
- Efficienza luminosa elevata: fino a 100 lm/W
- Prova del filo incandescente in conformità alla norma IEC 695-2-1: 850 °C
Apparecchiatura / Accessori
- Clip di montaggio incluse
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 20,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 158 mA |
| Corrente di innesco | 12,1 A |
| Limit.corrente inrush Th50 | 150 µs |
| Num. Max. di lum. su interruttore B16 A | 40 |
| Num. Max. di lum. su interruttore C10 A | 33 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 54 |
| Fattore di potenza λ | > 0,50 |
| Distorsione armonica totale | < 30 % |
| Classe di sicurezza | II |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 2000 lm |
| Efficienza luminosa | 100 lm/W |
| Temperatura di colore | 3000 K |
| Colore della luce (descrizione) | Bianco caldo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | < 5 sdcm |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 140 ° |
DIMENSIONI E PESO
| Lunghezza | 1175,00 mm |
| Altezza | 38,00 mm |
| Larghezza | 27,00 mm |
| Peso prodotto | 240,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Polycarbonate (PC) |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato |
| Test filo incandescente (IEC 60695-2-12) | 850 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+40 °C |
| Tipo di collegamento | Morsetto a vite, 2 poli (L, N) |
| Grado di protezione | IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK03 |
| Dimmerabile | No |
| Montaggio tipo | Surface |
| Posizione di montaggio | Soffitto, Parete |
| Ambiente applicativo | IndoorIndoor |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 50000 h 1) |
| Durata L80/B10 @ 25 °C | 40000 h 1) |
| Durata L90/B10 @ 25 °C | 30000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, TÜV SÜD, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00019-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | No |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075099739 | Astuccio 1 |
29 mm x 1,180 mm x 42 mm | 295.00 g | 1.44 dm³ |
| 4058075099746 | Cartone di spedizione 25 |
1,218 mm x 242 mm x 175 mm | 8390.00 g | 51.58 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
LINEAR COMPACT BATTEN
LINEAR COMPACT BATTEN
Informazioni legali
LINEAR COMPACT BATTEN
LINEAR COMPACT BATTEN
Informazioni legali
Legal insert LINEAR COMPACT AND ORBIS DISC
Legal insert LINEAR COMPACT AND ORBIS DISC
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
Linear Batten CE Declaration
Linear Batten CE Declaration
Dichiarazioni di conformità
CE Certificate Linear Comp Batten
CE Certificate Linear Comp Batten
EPD
EPD EN LINEAR COMPACT BATTEN
EPD EN LINEAR COMPACT BATTEN

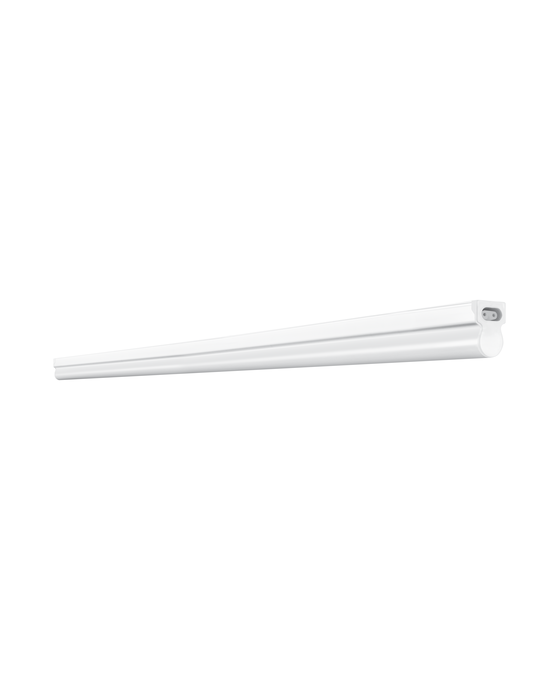

Immagine del prodotto: sfondo bianco, diagonale
LN COMP BATTEN 1200
LN COMP BATTEN 1200

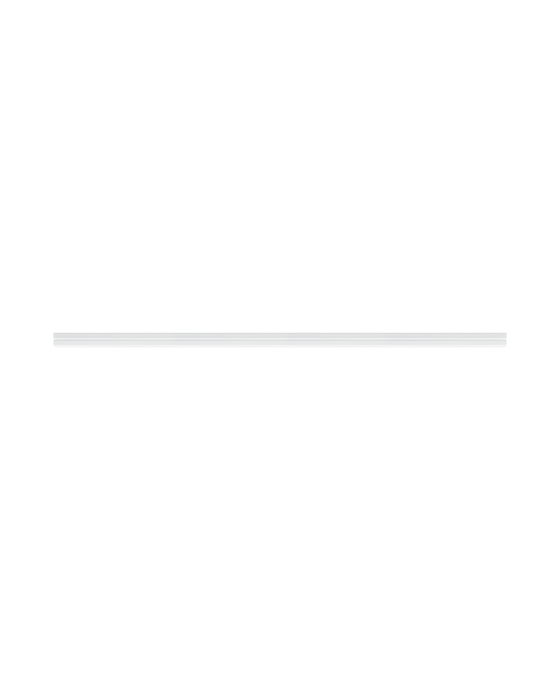

Immagine del prodotto: sfondo bianco, orizzontale
LN COMP BATTEN 1200
LN COMP BATTEN 1200

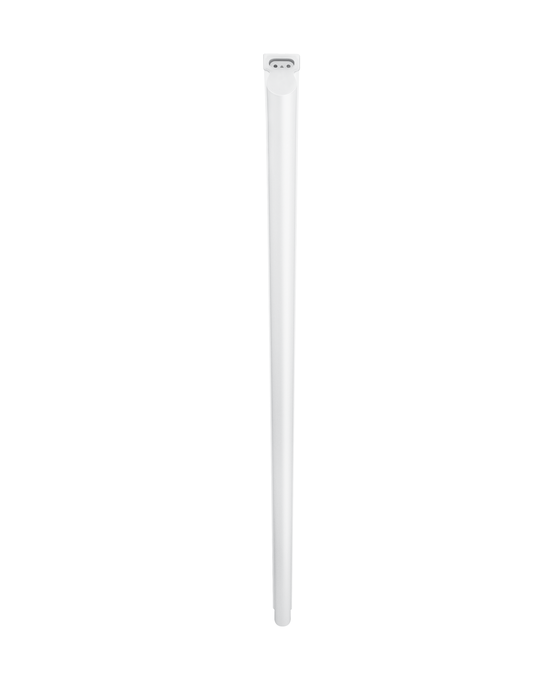

Immagine del prodotto: sfondo bianco, verticale
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Immagine del prodotto: sfondo bianco, spaziale
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Disegno del profilo del prodotto con lettere
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Disegno del profilo del prodotto con numeri
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Disegno del profilo del prodotto - tecnica
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Immagine della confezione, spaziale
LINEAR COMPACT SWITCH 600 8 W 3000 K Mich Side
LINEAR COMPACT SWITCH 600 8 W 3000 K Mich Side
Informazioni catalogo 1
Linear Compact Batten
Linear Compact Batten
Informazioni catalogo 2
Linear Compact Batten
Linear Compact Batten
File IES (IES)
LN COMP BATTEN 1200 20W3000K
LN COMP BATTEN 1200 20W3000K
File LDT (Eulumdat)
LN COMP BATTEN 1200 20W3000K
LN COMP BATTEN 1200 20W3000K
File ULD (DIALux)
LINEARCOMPACTBATTEN120 020W3000K
LINEARCOMPACTBATTEN120 020W3000K
File ROLF (RELUX)
LN COMP BATTEN 1200
LN COMP BATTEN 1200
File UGR (tabella UGR)
LN COMP BATTEN 1200 20W3000K
LN COMP BATTEN 1200 20W3000K
Curva di distribuzione della luce tipo polare
LN COMP BATTEN 1200 20W3000K
LN COMP BATTEN 1200 20W3000K
BIM Revit 3D
Linear Compact
Linear Compact
CAD STEP 3D
LN COMP BATTEN 1200
LN COMP BATTEN 1200
Documenti per capitolati
LINEAR COMPACT BATTEN 1200 20 W 3000 K-IT
LINEAR COMPACT BATTEN 1200 20 W 3000 K-IT
| EAN | Numero SEG | Numero STK | Nr. EFO | Numero ELDAS |
|---|---|---|---|---|
| 4058075099739 | 7016191 | 4125315 | 3203422 | 941000140 |
