LINEAR SURFACE IP44
LN SF IP44 600 P 18W 840 WT
GTIN: 4058075733091
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Bassa manutenzione e bassi costi operativi
- Protezione contro furti e atti vandalici grazie alle viti di sicurezza
- Ingresso cavi sul retro dell'apparecchio e su ciascun terminale per una facile connessione elettrica
- Installazione facile e veloce
- Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
- 5 anni di garanzia
Aree di applicazione
- Sostituzione efficiente dei tradizionali apparecchi T8 e T5
- Edifici pubblici
- Illuminazione generale
- Libraries, schools
Caratteristiche del prodotto
- Apparecchi a plafone con emissione di luce diretta
- Tipo di protezione: IP44
- Resistenza agli urti: IK08
- Disponibile in 3 diverse lunghezze: 600 mm, 1200 mm e 1500 mm
- Efficienza elevata: fino a 137 lm/W
- Cavo di cablaggio passante già installato
- Durata (L80/B10): 70.000 ore (a 25 °C)
- Corpo in acciaio verniciato bianco (come RAL: 9003)
- Materiale diffusore: policarbonato stabile ai raggi UV
- Testate (realizzate in policarbonato) avvitate all'alloggiamento
Apparecchiatura / Accessori
- Dotato di cavi passanti e connettori
- Passacavi senza attrezzi inclusi
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 18,00 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 50…60 Hz |
| Corrente nominale | 90,000 mA |
| Corrente di innesco | 11 A |
| Limit.corrente inrush Th50 | 100 µs |
| Num. Max. di lum. su interruttore B16 A | 49 |
| Num. Max. di lum. su interruttore C10 A | 30 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 49 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | < 20 % |
| Classe di sicurezza | I |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 2430 lm |
| Efficienza luminosa | 135 lm/W |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra | > 80 |
| Standard Deviation of Color Matching | < 3 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | < 1 |
| Metrica dell’effetto stroboscopico (SVM) | < 0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG0 |
| Ampiezza fascio luminoso | 110 ° |
DIMENSIONI E PESO
| Lunghezza | 608,00 mm |
| Altezza | 63,00 mm |
| Larghezza | 166,00 mm |
| Peso prodotto | 1400,00 g |
MATERIALE & COLORI
| Colore del prodotto | Bianco |
| Colore della struttura | Bianco |
| Materiale del corpo | Steel |
| Materiale della copertura | Polycarbonate (PC) |
| Materiale superficie che emette la luce | Policarbonato (PC) |
| Test filo incandescente (IEC 60695-2-12) | 650 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | -20…+40 °C |
| Temperatura di stoccaggio | -40…+80 °C |
| Tipo di collegamento | Terminale senza viti, 3 poli |
| Grado di protezione | IP44 |
| Indice IK (resistenza agli urti) [PIM] | IK08 |
| Dimmerabile | No |
| Montaggio tipo | Surface |
| Posizione di montaggio | Parete, Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | No |
Durata
| Durata L70/B50 @ 25 °C | 70000 h 1) |
| Durata L80/B10 @ 25 °C | 70000 h 1) |
| Durata L90/B10 @ 25 °C | 51000 h |
| Numero cicli accensione / spegnimento | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 440 mA |
| ECG - Tensione di uscita | < 10 % |
SENSORE
| Tipo di sensore | - |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD |
| Temperatura di superficie limitata | Sì |
| Resistenza agli urti di un pallone | No |
| EPD | LEDV-00047-V01.01-EN |
| Modulo LED sostituibile | non sostituibile |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Quantità di metalli preziosi | Contiene almeno 10 mg |
| Quantità di terre rare | Contiene almeno 1 mg |
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4058075733091 | Astuccio 1 |
621 mm x 172 mm x 70 mm | 1850.00 g | 7.48 dm³ |
| 4058075733107 | Cartone di spedizione 4 |
635 mm x 302 mm x 200 mm | 8020.00 g | 38.35 dm³ |
Istruzioni per l'uso / istruzioni di sicurezza
UI LN SF P
UI LN SF P
Informazioni legali
Light Source Insert LN SF P WT IP44
Light Source Insert LN SF P WT IP44
Informazioni legali
Legal insert
Legal insert
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Dichiarazioni di conformità
LN SF IP44
LN SF IP44
Certificati
ENEC LN SF IP44 ONOFF
ENEC LN SF IP44 ONOFF
EPD
EPD EN LINEAR SURFACE IP44
EPD EN LINEAR SURFACE IP44
Immagine del prodotto: sfondo bianco, diagonale
LN SF P IP44
LN SF P IP44
Immagine del prodotto: sfondo bianco, orizzontale
LN SF 600 P IP44
LN SF 600 P IP44
Immagine del prodotto: sfondo bianco, verticale
LN SF 600 P IP44
LN SF 600 P IP44
Disegno del profilo del prodotto con lettere
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Disegno del profilo del prodotto con numeri
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Disegno del profilo del prodotto - tecnica
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44

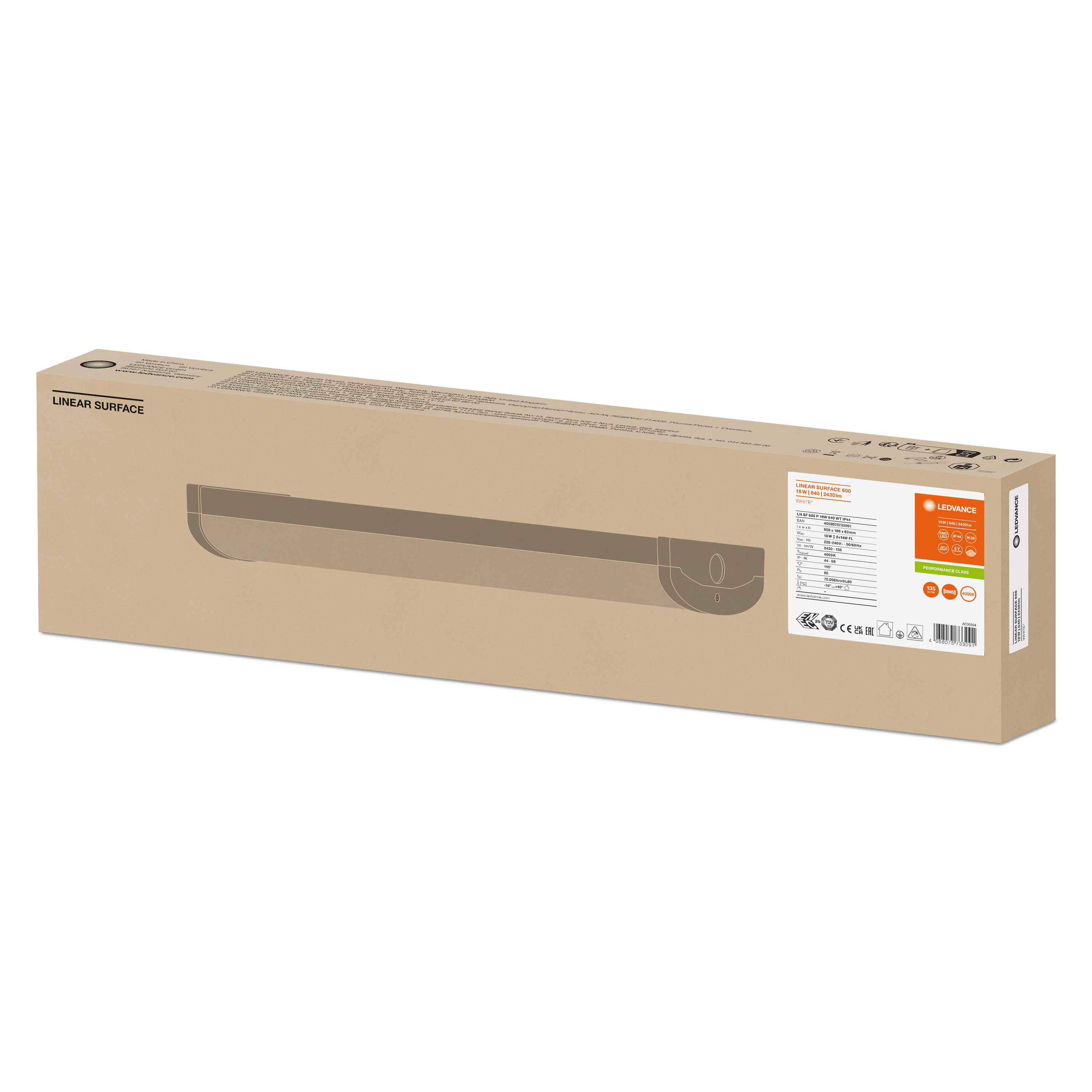

Immagine della confezione, spaziale
