LINEAR INDIVILED DIRECT 1500 DALI

LN INV D 1500 P 52W 940 DAVR BK

GTIN: 4099854296802 Astuccio / 1 Mostra tutti i pacchetti
Garanzia di 5 anni

DETTAGLI DEL PRODOTTO

Vantaggi del prodotto
  • Facilità nell'aggiornare la sorgente luminosa e il driver (design EVERLOOP)
  • Distribuzione omogenea della luce e abbagliamento ridotto (UGR ≤ 19) grazie all'ottica IndiviLED®
  • Alte prestazioni con CRI90 e fino a 135 lm/W
  • Apparecchio predisposto per l'IoT con driver DALI-2, adatto per VIVARES e altri sistemi di gestione della luce
  • Distribuzione simmetrica della luce per vari campi di applicazione
  • Con le versioni DALI sono possibili altri servizi come il monitoraggio energetico e la manutenzione remota
  • Elevata consistenza del colore con SDCM 3
  • Installazione facile
  • Luce a ridotto scintillio grazie ad uno speciale alimentatore elettronico
  • Adatto per impianti di emergenza a batteria sec. secondo EN 60598-2-22
  • Molteplici opzioni di montaggio grazie a diversi accessori
Aree di applicazione
  • Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
  • Uffici, istruzione, edifici pubblici
  • Configurazione a fila singola e continua
  • Illuminazione diretta
Caratteristiche del prodotto
  • Design minimalista LEDVANCE SCALE in alloggiamento in alluminio estruso, disponibile nei colori bianco e nero
  • Include EVERLOOP: comoda sostituzione della sorgente luminosa e del driver LED
  • Collegabile in una linea luminosa continua con accessori (montaggio a plafone o a sospensione)
  • Montaggio a sospensione con kit (da ordinare separatamente)
  • Prova del filo incandescente in conformità alla norma IEC 695-2-1: 850 °C
  • Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
  • Durata (L80/B10): 70.000 ore (a 25 °C)
  • Multi lumen function: programmable DALI-2 driver
Apparecchiatura / Accessori
  • Kit di sospensione disponibile per la versione con apparecchio a sospensione (da ordinare separatamente)
  • Connettori in linea, angolari e di riempimento disponibili come accessori separati
  • Kit con cavo di cablaggio passante disponibile
Consigli per la sicurezza
  • Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
  • Attenzione, rischio di scosse elettriche.
  • Prodotto in classe di protezione I. Tutte le parti metalliche dell'involucro elettricamente conduttive che possono assorbire tensione durante il funzionamento o durante la manutenzione in caso di guasto devono essere collegate in modo continuo al conduttore di protezione di terra.
Riferimenti / Collegamenti
DATI ELETTRICI
Potenza nominale 52 W / 48 W / 44 W / 39 W
Tensione nominale 220…240 V
Frequenza di rete 0/50/60 Hz
Corrente nominale 232…210…200…185 mA
Corrente di innesco 25.2 A
Limit.corrente inrush Th50 40 µs
Num. Max. di lum. su interruttore B16 A 29
Num. Max. di lum. su interruttore C10 A 23
Max. numero di apparecchi per interruttore magnetotermico C16 38
Fattore di potenza λ > 0,90
Distorsione armonica totale ≤ 20 %
Classe di sicurezza I
Modalità di funzionamento Integrated LED driver
Dati fotometrici
Flusso luminoso 6250 lm / 5850 lm / 5700 lm / 5100 lm
Efficienza luminosa 120 lm/W / 122 lm/W / 130 lm/W / 131 lm/W
Temperatura di colore 4000 K
Colore della luce (descrizione) Bianco freddo
Indice di resa cromatica Ra ≥90
Standard Deviation of Color Matching 3 sdcm
Nessuno sfarfallio
Metrica dello sfarfallio (flicker) (Pst LM) ≤1
Metrica dell’effetto stroboscopico (SVM) ≤0.4
Gruppo di sicurezza fotobiologic EN62778 RG1
Gruppo di sicurezza fotobiologic EN62471 RG0
Ampiezza fascio luminoso 90 °
UGR longitudinal < 19
Adjustable attributes
Potenza nominale Temperatura di colore Flusso luminoso Efficienza luminosa
52 W 4000 K 6250 lm 120 lm/W
48 W 4000 K 5850 lm 122 lm/W
44 W 4000 K 5700 lm 130 lm/W
39 W 4000 K 5100 lm 131 lm/W
DIMENSIONI E PESO
Lunghezza 1475,00 mm
Altezza 43,00 mm
Larghezza 125,00 mm
Peso prodotto 3800,00 g
MATERIALE & COLORI
Colore del prodotto Black
Colore della struttura Black
Materiale del corpo Aluminum
Materiale della copertura Polymethylmethacrylate (PMMA)
Materiale superficie che emette la luce Polimetilmetacrilato (PMMA)
Test filo incandescente (IEC 60695-2-12) 850 °C
Contenuto di mercurio nella lampada 0.0 mg
APPLICAZIONE & INSTALLAZIONE
Temperatura ambiente -20…+50 °C
Temperatura di stoccaggio -20…+80 °C
Tipo di collegamento Terminale senza vite a 5 poli (L,N,PE,DA+,DA-)
Grado di protezione IP20
Indice IK (resistenza agli urti) [PIM] IK06
Dimmerabile
Type of dimming [GMS] DALI2
Pronto per l'IoT Supporto del tipo di dati DALI PARTE 251, 252, 253 1)
Montaggio tipo Sospensione/Superficie
Posizione di montaggio Soffitto
Ambiente applicativo IndoorIndoor
Orientabile No
Con sorgente luminosa
Replaceable light source
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
Durata L70/B50 @ 25 °C 100000 h 1)
Durata L80/B10 @ 25 °C 70000 h 1)
Durata L90/B10 @ 25 °C 35000 h
Numero cicli accensione / spegnimento 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
Corrente di uscita 1050mA / 975mA / 900mA / 800 mA
ECG - Tensione di uscita ≤ 5 %
Alimentatore consigliato OSRAM type OTI DALI 50/220-240/1A4 NFC L
SENSORE
Tipo di sensore -
CERTIFICATI, NORME E DIRETTIVE
Norme CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
Temperatura di superficie limitata No
Resistenza agli urti di un pallone No
EPD LEDV-00027-V01.01-EN
Modulo LED sostituibile dal consumatore finale
ALTRE CARATTERISTICHE DEL PRODOTTO
Numero di illuminanti inclusi 1
Funzione aggiunta EVERLOOP, VIVARES, Programmable Multi Lumen
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
Quantità di metalli preziosi Contiene almeno 10 mg
Quantità di terre rare Contiene almeno 1 mg
Tasso minimo di materiale riciclato nell'imballaggio 80 % 1)
Percentuale minima di contenuto riciclato nel prodotto 0 % 1)
Riciclabilità del prodotto Imballaggio in gran parte riciclabile 1)
Riciclabilità dell'imballaggio Prodotto in gran parte riciclabile 1)
Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa No
Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa
Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
Codice prodotto Unità di imballo (Pezzi/unità) Dimensioni (lunghezza x profondità x altezza) Peso lordo Volume
4099854296802 Astuccio
1
177 mm x 1,530 mm x 102 mm 4500.00 g 27.62 dm³
4099854296819 Cartone di spedizione
2
1,550 mm x 197 mm x 224 mm 10600.00 g 68.40 dm³
Istruzioni per l'uso / istruzioni di sicurezza
LN INV D PS
Informazioni legali
Safety Insert G11205497
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informazioni legali
Legal Insert G11235610
Informazioni legali
LN INV D DI
Dichiarazioni di conformità
LN INV
Certificati
LN INV
EPD
EPD EN LINEAR INDIVILED DIRECT DALI
EU Data Act
DALI LED Driver and Luminaires
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LN INV P BK
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LN INV P BK
Immagine del prodotto: sfondo bianco, orizzontale
LN INV P BK
Immagine del prodotto: sfondo bianco, verticale
LN INV P BK
Immagine del prodotto: sfondo bianco, spaziale
LN INV P BK
Immagine del prodotto: sfondo bianco, spaziale
LN INV DI
Disegno del profilo del prodotto con lettere
LN INV 1500 P
Disegno del profilo del prodotto con numeri
LN INV 1500 P
Disegno del profilo del prodotto, fronte, senza dimensioni
LN INV 1500 P
Scatto combinato = Scatto Product Beauty + immagine della confezione
LN INV D 1500 P 52W 940 DAVR BK
Immagine della confezione, frontale
LN INV D 1500 P 52W 940 DAVR BK
Immagine della confezione, spaziale
LN INV D 1500 P 52W 940 DAVR BK

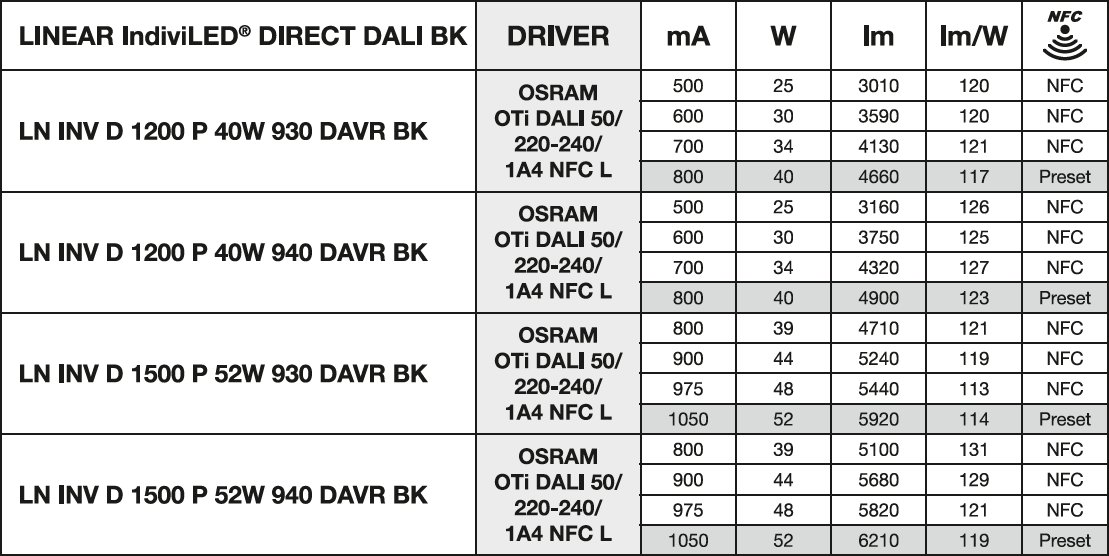

Informazioni catalogo 1
LN INV D DA BK
Informazioni catalogo 3
LN INV
Informazioni catalogo 6
Everloop Icon
File IES (IES)
LN INV D 1500 P 52W 940 DAVR BK 1050mA
File LDT (Eulumdat)
LN INV D 1500 P 52W 940 DAVR BK 1050mA
File ULD (DIALux)
LN INV D 1500 P 52W 940 DAVR BK
File ROLF (RELUX)
LN INV D 1500 P 52W 940 DAVR BK
File UGR (tabella UGR)
LN INV D 1500 P 52W 940 DAVR BK 1050mA
Curva di distribuzione della luce tipo cono
LN INV D 1500 P 52W 940 DAVR BK 1050mA
Curva di distribuzione della luce tipo polare
LN INV D 1500 P 52W 940 DAVR BK
BIM Revit 3D
Linear Indiviled G2
CAD STEP 3D
LN INV D 1500 G2
EAN Numero SEG Numero STK Numero ELDAS
4099854296802 7028114 4152101 941302890
