LINEAR INDIVILED DIRECT/INDIRECT 1500 DALI EMERGENCY
LN INV DI 1500 P 69W 940 DA EL BK
GTIN: 4099854297878
Astuccio / 1
Mostra tutti i pacchetti
Garanzia di 5 anni
DETTAGLI DEL PRODOTTO
Vantaggi del prodotto
- Integrazione degli apparecchi con funzione di illuminazione di emergenza nel sistema di illuminazione generale
- Operatività della funzione di illuminazione di emergenza integrata con batteria LiFePO4 a lunga durata con 3h di tempo di scarica
- Semplice collaudo degli apparecchi con funzione di illuminazione di emergenza grazie alla funzione di test automatico integrata
- Comoda visualizzazione dei risultati del test automatico con un controllo LED incluso
- Facilità nell'aggiornare la sorgente luminosa e il driver (design EVERLOOP)
- Distribuzione omogenea della luce e abbagliamento ridotto (UGR ≤ 19) grazie all'ottica IndiviLED®
- Alte prestazioni con CRI90 e fino a 130 lm/W
- Altamente versatile grazie ai livelli di potenza selezionabili (Power Select - PS) sul driver
- Distribuzione simmetrica della luce per vari campi di applicazione
- Elevata consistenza del colore con SDCM 3
- Molteplici opzioni di montaggio grazie a diversi accessori
Aree di applicazione
- Illuminazione di emergenza delle vie di fuga
- Edifici che richiedono fino a 3 h di operatività della luce di emergenza
- Sostituzione diretta per gli apparecchi funzionanti con lampade fluorescenti
- Uffici, istruzione, edifici pubblici
- Configurazione a fila singola e continua
- Illuminazione diretta e indiretta
Caratteristiche del prodotto
- Certificato secondo le norme europee (EN 60598-2-22)
- Apparecchio adatto per illuminazione normale e di emergenza
- Funzione di illuminazione di emergenza: tempo di scarica della batteria di 3h
- Test di funzione di illuminazione di emergenza: automatico (AT)
- Tecnologia della batteria: LiFePO4
- Include EVERLOOP: comoda sostituzione della sorgente luminosa e del driver LED
- Collegabile in una linea luminosa continua con accessori (montaggio a plafone o a sospensione)
- Montaggio a sospensione con kit (da ordinare separatamente)
- Morsettiera a 5 poli, sezione del cavo fino a 5 x 2,5 mm²
- Durata (L80/B10): 70.000 ore (a 25 °C)
Apparecchiatura / Accessori
- Kit di sospensione disponibile per la versione con apparecchio a sospensione (da ordinare separatamente)
- Connettori in linea, angolari e di riempimento disponibili come accessori separati
- Kit con cavo di cablaggio passante disponibile
Consigli per la sicurezza
- Tutti i collegamenti elettrici devono essere effettuati da personale qualificato.
- Attenzione, rischio di scosse elettriche.
- Prodotto in classe di protezione I. Tutte le parti metalliche dell'involucro elettricamente conduttive che possono assorbire tensione durante il funzionamento o durante la manutenzione in caso di guasto devono essere collegate in modo continuo al conduttore di protezione di terra.
Riferimenti / Collegamenti
- Per la garanzia consulta www.ledvance.it/garanzia
DATI ELETTRICI
| Potenza nominale | 69 W / 63 W / 60 W / 54 W |
| Tensione nominale | 220…240 V |
| Frequenza di rete | 0/50/60 Hz |
| Corrente nominale | 308mA / 285mA / 270mA / 240 mA |
| Corrente di innesco | 16 A |
| Limit.corrente inrush Th50 | 200 µs |
| Num. Max. di lum. su interruttore B16 A | 23 |
| Num. Max. di lum. su interruttore C10 A | 20 |
| Max. numero di apparecchi per interruttore magnetotermico C16 | 32 |
| Fattore di potenza λ | > 0,90 |
| Distorsione armonica totale | ≤ 20 % |
| Classe di sicurezza | I |
| Resistenza ai transitori (L/N) | 1000 V |
| Resistenza ai transitori (L/N- terra) | 2000 V |
| Modalità di funzionamento | Integrated LED driver |
Dati fotometrici
| Flusso luminoso | 8550 lm / 8000 lm / 7450 lm / 6950 lm |
| Efficienza luminosa | 124 lm/W / 127 lm/W / 129 lm/W |
| Temperatura di colore | 4000 K |
| Colore della luce (descrizione) | Bianco freddo |
| Indice di resa cromatica Ra | ≥90 |
| Standard Deviation of Color Matching | 3 sdcm |
| Nessuno sfarfallio | Sì |
| Metrica dello sfarfallio (flicker) (Pst LM) | ≤1 |
| Metrica dell’effetto stroboscopico (SVM) | ≤0.4 |
| Gruppo di sicurezza fotobiologic EN62778 | RG1 |
| Ampiezza fascio luminoso | 90 ° + 130 ° |
| UGR longitudinal | < 19 |
Adjustable attributes
| Potenza nominale | Temperatura di colore | Flusso luminoso | Efficienza luminosa |
|---|---|---|---|
| 69 W | 4000 K | 8550 lm | 124 lm/W |
| 63 W | 4000 K | 8000 lm | 127 lm/W |
| 60 W | 4000 K | 7450 lm | 124 lm/W |
| 54 W | 4000 K | 6950 lm | 129 lm/W |
DIMENSIONI E PESO
| Lunghezza | 1475,00 mm |
| Altezza | 43,00 mm |
| Larghezza | 125,00 mm |
| Peso prodotto | 4400,00 g |
MATERIALE & COLORI
| Colore del prodotto | Black |
| Colore della struttura | Black |
| Materiale del corpo | Aluminum |
| Materiale della copertura | Polymethylmethacrylate (PMMA) |
| Materiale superficie che emette la luce | Polimetilmetacrilato (PMMA) |
| Test filo incandescente (IEC 60695-2-12) | 850 °C |
| Contenuto di mercurio nella lampada | 0.0 mg |
APPLICAZIONE & INSTALLAZIONE
| Temperatura ambiente | 0…+40 °C |
| Temperatura di stoccaggio | -25…+25 °C |
| Tipo di collegamento | Terminale senza vite a 5 poli (L,N,PE,DA+,DA-) |
| Grado di protezione | IP20 |
| Indice IK (resistenza agli urti) [PIM] | IK06 |
| Dimmerabile | Sì |
| Type of dimming [GMS] | Mediante DALI |
| Pronto per l'IoT | Supporto del tipo di dati DALI PARTE 251, 252, 253 1) |
| Montaggio tipo | Suspended |
| Posizione di montaggio | Soffitto |
| Ambiente applicativo | IndoorIndoor |
| Orientabile | No |
| Con sorgente luminosa | Sì |
| Replaceable light source | Sì |
1) Internet delle cose. Supporta il trasferimento dati tramite gateway a piattaforme di monitoraggio basate su cloud, come LEDVANCE VIVARES Cloud.
Durata
| Durata L70/B50 @ 25 °C | 100000 h 1) |
| Durata L80/B10 @ 25 °C | 70000 h 1) |
| Durata L90/B10 @ 25 °C | 35000 h |
| Numero cicli accensione / spegnimento | 25000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
ALIMENTATORE
| Corrente di uscita | 1400mA / 1300mA / 1200mA / 1100 mA |
| ECG - Tensione di uscita | ≤ 3 % |
| Alimentatore consigliato | OSRAM type ETI DALI 75/220-240/1A4 LT2 |
SENSORE
| Tipo di sensore | - |
BATTERIA
| Tipo di batteria | LiFePO4 |
| Dimensioni della batteria | Others |
| Tensione nominale della batteria | 3,2 V |
| Capacità nominale della batteria | 4500 mAh |
| Tempo di ricarica della batteria | 24 h |
ILLUMINAZIONE DI EMERGENZA
| Tipo di illuminazione di emergenza (EL) | Unità EL (batteria e controller) per il funzionamento decentralizzato inclusa, Driver certificato EL (funzionamento 0Hz/DC) per il funzionamento a batteria centrale incluso |
| Area d'applicazione d'emergenza | Illuminazione antipanico, Illuminazione del percorso di fuga |
| Tipo di funzionamento della luce d'emergenza | Non permanente, Mantenuto |
| Tipo di test funzionamento d'emergenza | Automatico |
| Potenza in modalità di emergenza | 2.3 W |
| Flusso luminoso in modalità d'emergenza | 400 lm |
| Durata della batteria in modalità d'emergenza | 3 h |
CERTIFICATI, NORME E DIRETTIVE
| Norme | CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD |
| Temperatura di superficie limitata | No |
| Resistenza agli urti di un pallone | No |
| Modulo LED sostituibile | dal consumatore finale |
ALTRE CARATTERISTICHE DEL PRODOTTO
| Numero di illuminanti inclusi | 2 |
| Funzione aggiunta | EVERLOOP, VIVARES, Programmable Multi Lumen |
SCHEDA PRODOTTO RELATIVA ALLE QUALITÀ E CARATTERISTICHE AMBIENTALI
| Tasso minimo di materiale riciclato nell'imballaggio | 80 % 1) |
| Percentuale minima di contenuto riciclato nel prodotto | 0 % 1) |
| Riciclabilità del prodotto | Imballaggio in gran parte riciclabile 1) |
| Riciclabilità dell'imballaggio | Prodotto in gran parte riciclabile 1) |
| Elenco delle sostanze pericolose contenute nel prodotto in concentrazioni superiori allo 0,1% in percentuale di massa | No |
| Contiene sostanze estremamente problematiche in concentrazioni superiori allo 0,1% in percentuale di massa | Sì |
| Elenco delle sostanze estremamente preoccupanti in concentrazioni superiori allo 0,1% in percentuale di massa | Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9) |
1) Secondo il decreto AGEC 2022-748 (legislazione francese anti-rifiuti per un'economia circolare)
| Codice prodotto | Unità di imballo (Pezzi/unità) | Dimensioni (lunghezza x profondità x altezza) | Peso lordo | Volume |
|---|---|---|---|---|
| 4099854297878 | Astuccio 1 |
177 mm x 1,530 mm x 102 mm | 4860.00 g | 27.62 dm³ |
| 4099854297885 | Cartone di spedizione 2 |
1,550 mm x 197 mm x 224 mm | 11320.00 g | 68.40 dm³ |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
LN INV SUSPENSION KIT BK | 4099854297069 |
|
LN INV SUSPENSION WIRE | 4099854323980 |
| Immagine del prodotto | Nome del prodotto | EAN |
|---|---|---|
|
LN INV 1500 THROUGHWIRING KIT | 4099854214806 |
|
LN INV INLINE CONNECTOR | 4099854215612 |
|
LN INV CORNER CONNECTOR BK | 4099854308079 |
|
LN INV INFILL 600 BK | 4099854297045 |
|
LN INV INFILL 1200 BK | 4099854297007 |
|
LN INV INFILL 1500 BK | 4099854297021 |
Istruzioni per l'uso / istruzioni di sicurezza
LN INV D/DI 1200/1500 P DA EL
LN INV D/DI 1200/1500 P DA EL
Informazioni legali
Safety Insert G11205497
Safety Insert G11205497
Informazioni legali
Legal Insert G11235610
Legal Insert G11235610
Informazioni legali
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Informazioni legali
LN IND DALI EM
LN IND DALI EM
Dichiarazioni di conformità
CE declaration LN IND D P DA EL
CE declaration LN IND D P DA EL
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LN INV P BK
LN INV P BK
Immagine del prodotto: sfondo bianco, diagonale, immagine alternativa
LN INV P BK
LN INV P BK
Immagine del prodotto: sfondo bianco, orizzontale
LN INV P BK
LN INV P BK
Immagine del prodotto: sfondo bianco, verticale
LN INV P BK
LN INV P BK
Immagine del prodotto: sfondo bianco, spaziale
LN INV DI
LN INV DI
Disegno del profilo del prodotto con lettere
LN INV 1500 P
LN INV 1500 P
Disegno del profilo del prodotto con numeri
LN INV 1500 P
LN INV 1500 P
Disegno del profilo del prodotto, fronte, senza dimensioni
LN INV 1500 P
LN INV 1500 P
Scatto combinato = Scatto Product Beauty + immagine della confezione
LN INV DI 1500 P 69W 940 DAVR EM BK
LN INV DI 1500 P 69W 940 DAVR EM BK
Immagine della confezione, frontale
LN INV DI 1500 P 69W 940 DAVR EM BK
LN INV DI 1500 P 69W 940 DAVR EM BK
Immagine della confezione, spaziale
LN INV DI 1500 P 69W 940 DAVR EM BK
LN INV DI 1500 P 69W 940 DAVR EM BK
Informazioni catalogo 1
LN INV DI 1200/1500 P EL
LN INV DI 1200/1500 P EL

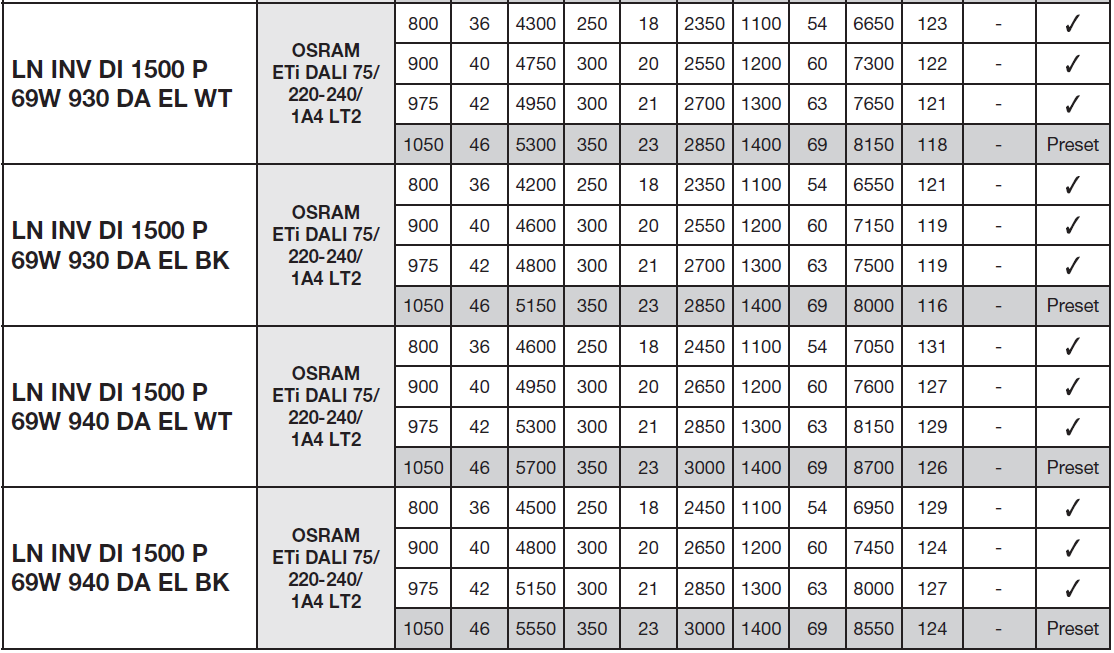

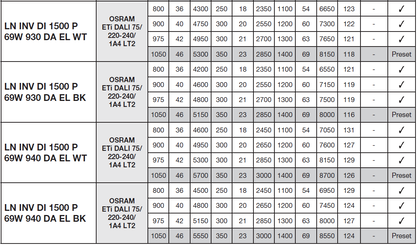

Informazioni catalogo 2
